H-мост DC двойной двигатель PWM драйвер модуля 3 ~ 36 В 15A пиковый 30A IRF3205 Высокая

Характеристики

Описание

Применение: для умного автомобиля Freescale, электронный дизайн для студентов, различные схемы управления двигателем постоянного тока; В приводе используются два полностью полумостовых чипа драйвера + низкостойкие n-канальные компоненты MOSFET.
Завершите два полумостовых чипа драйвера надежным режимом привода, MOSFET переключает потери к минимуму. Улучшение использования энергии.
Чип драйвера MOSFET поставляется с аппаратной функцией тормоза и отзывы о мощности.

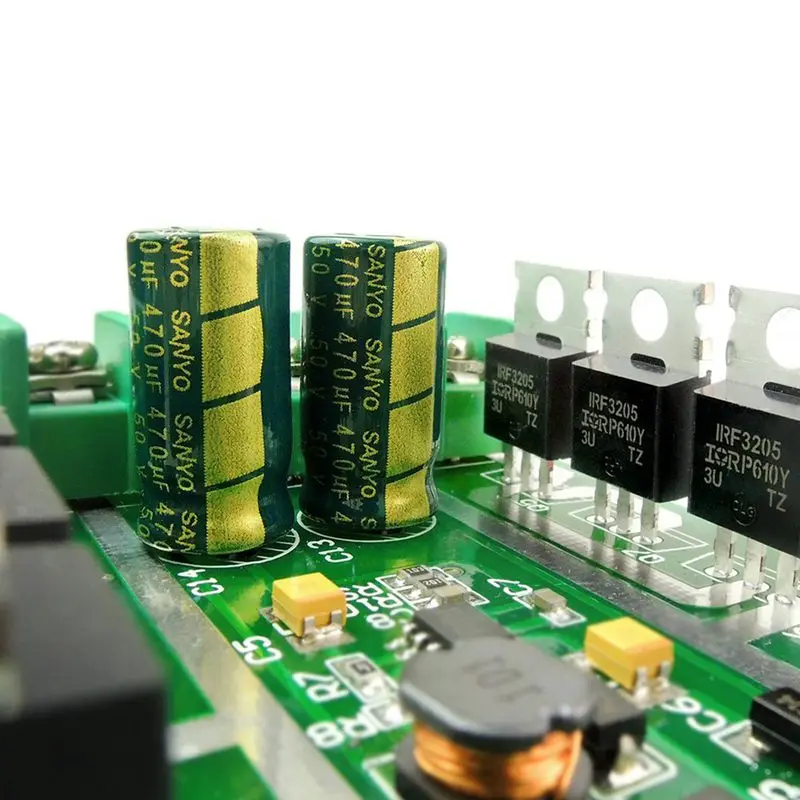

N-channel MOSFET IRF3205 MOSFET, используйте два выделенных полумоста чипа драйвера на верхней трубе с помощью конденсатора bootstrap, так что трубка имеет достаточное напряжение привода канала MOSFET может быть быстро открыта, улучшите кривизну ускорения двигателя, но также быстро для торможения двигателя.
Это позволяет тележке быстро начать, может быстро убить машину.
Драйвер может работать на 0% -99% от рабочего цикла модуляции шим, напряжение вождения двигателя может быть получено достаточно.
Материал: пластик + металл
Цвет: зеленый
Размеры: 100x70x21 мм
Вес нетто: 2,01 унций
Переданный Двигатель: DIR = 1 PWM = PWM
Двигатель заднего хода: DIR = 0 ШИМ = ШИМ
Стояночный тормоз: DIR = X PWM = 0 (X является произвольным состоянием)

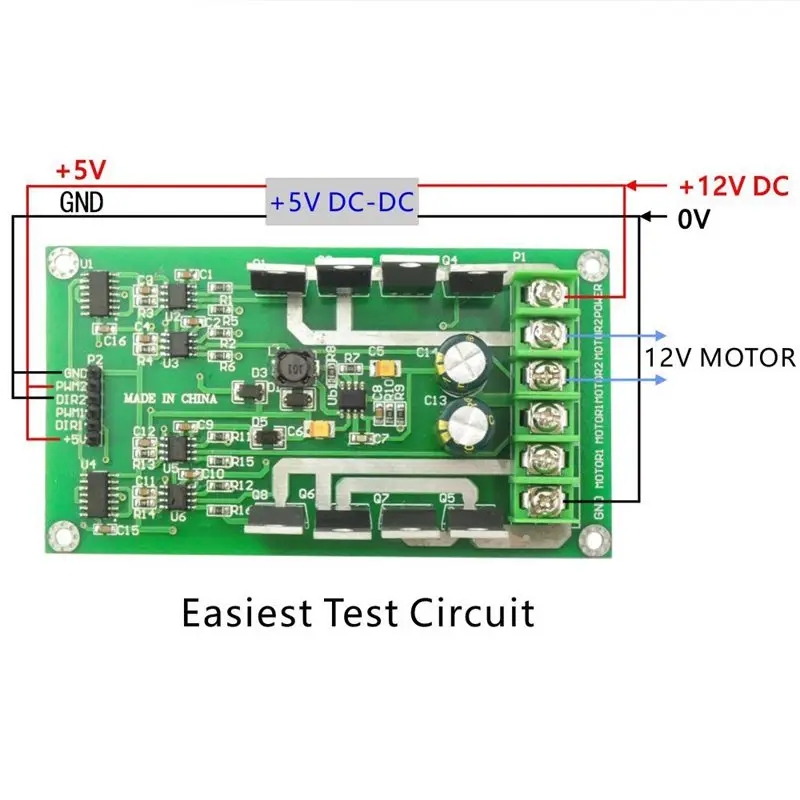

Мотор и силовые соединения: Питание подключено к положительному источнику питания, GND источник питания отрицательный.
Два мотора были подключены MOTOR1, MOTOR2
Номинальное напряжение: 3 В ~ 36 В постоянного тока
Номинальный ток: 15а
Пиковый ток: 30A
Посылка включает в себя: 1 х H-Bridge DC драйвер двигателя
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.

---
