Двухканальный генератор сигналов произвольной формы импульса FeelTech FY6900 60M 20M DDS

Частотная характеристика

Модель продукта

FY6900-20M

FY6900-30M

FY6900-50M

FY6900-60M

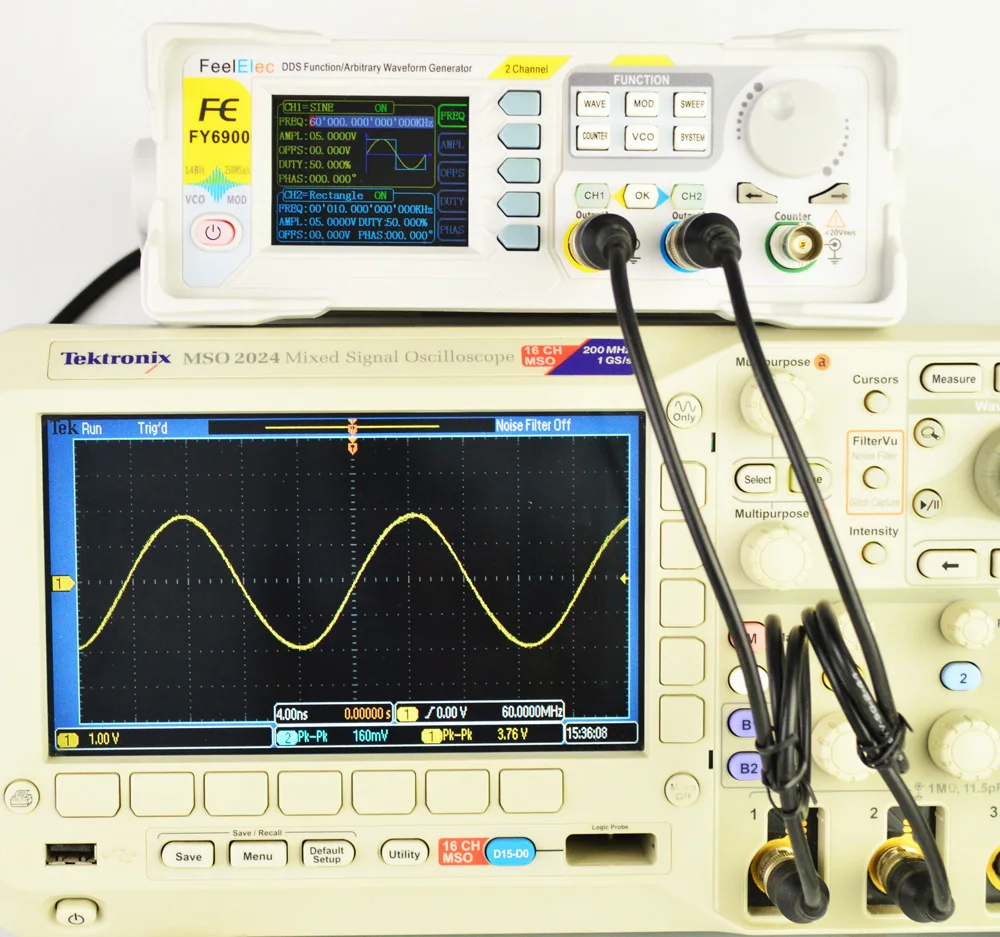

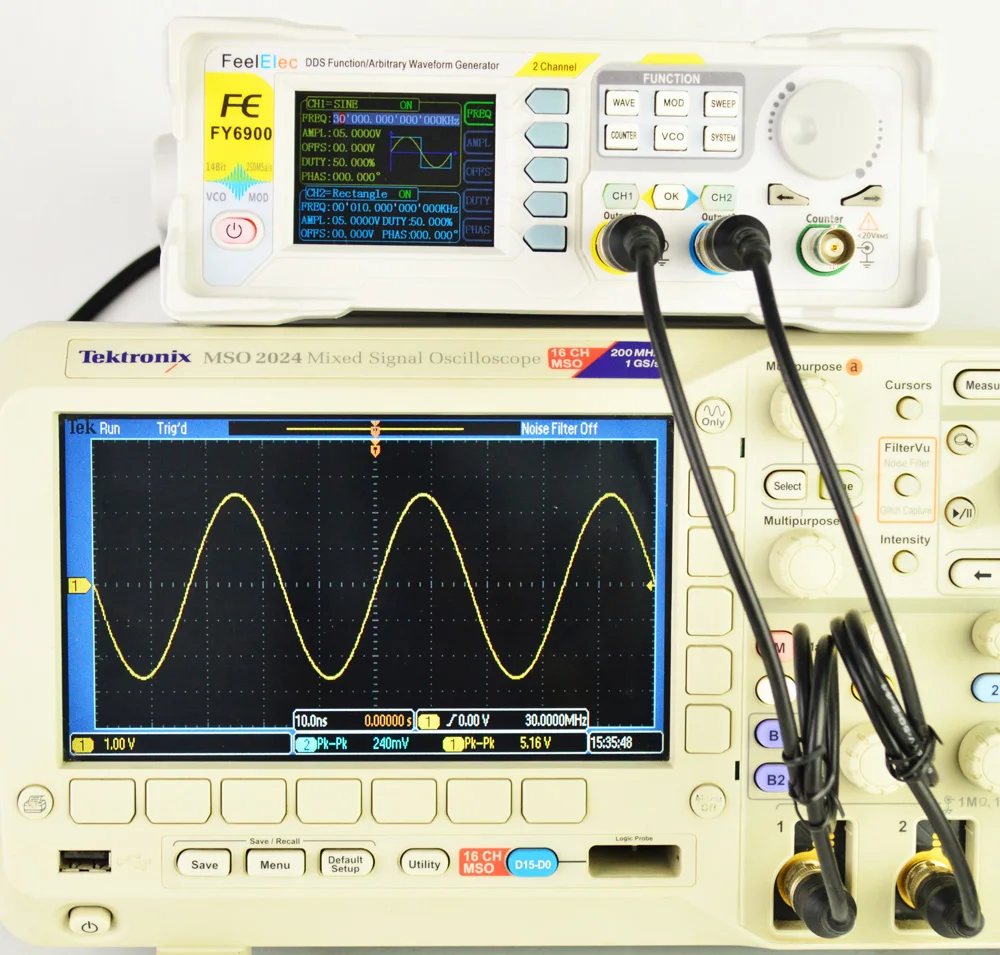

Частотный диапазон синусоидальной волны

0 ~ 20 МГц

0 ~ 30 МГц

0 ~ 50 МГц

0 ~ 60 МГц

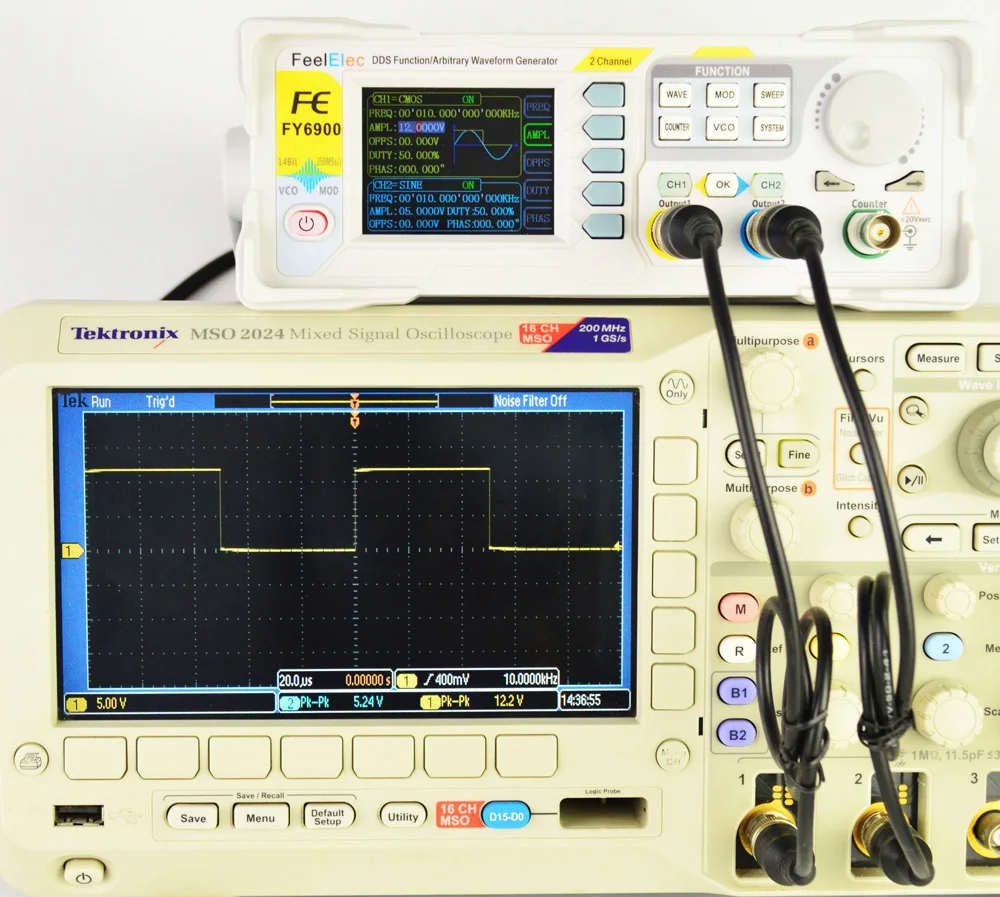

Частотный диапазон квадратной волны

0 ~ 15 МГц

0 ~ 20 МГц

0 ~ 25 МГц

0 ~ 25 МГц

Частотный диапазон других волн

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

0 ~ 10 МГц

Минимальная Регулируемая ширина импульсной волны

20ns

Минимальное разрешение частоты

1μHz

Длина волны

8192 точек (8K точек) * 14 бит

Частота дискретизации формы волны

250MSa/s

Вертикальное разрешение формы волны

14 бит

Амплитудный диапазон (от пика до пика)

Частота вращения ≤ 5 МГц

5 МГц <частота ≤ 10 МГц

10 МГц <частота ≤ 20 МГц

Частота> 20 МГц

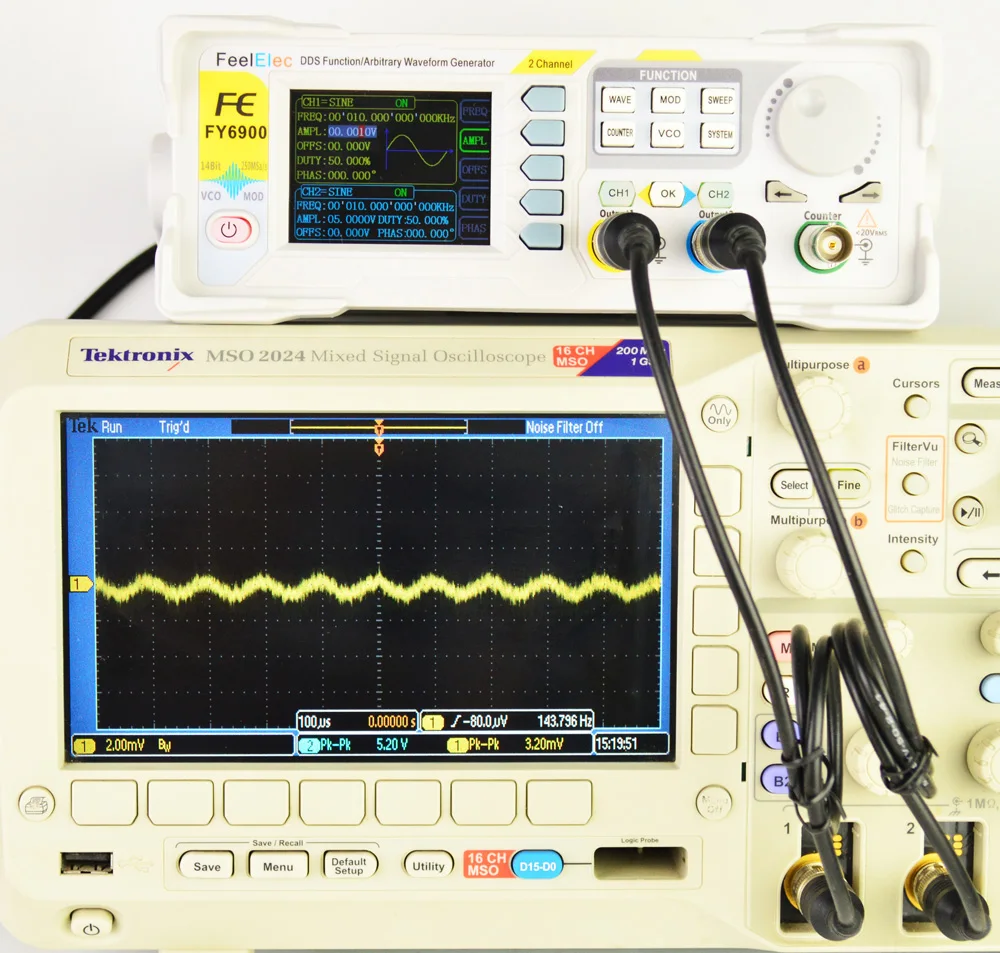

1mVpp ~ 24Vpp

1mVpp ~ 20Vpp

1mVpp ~ 10Vpp

1mVpp ~ 5Vpp

Разрешение амплитуды

1МВ

Выходное сопротивление

50Ω ± 10% (Типичный)

Диапазон регулировки смещения

Frequency≤ 20 МГц: ± 12V; Частоты> 20 МГц: ± 2,5 V

Минимальное разрешение смещения

1МВ

Диапазон регулировки фазы

0 ~ 359,99 °

Минимальное разрешение фазы

0,01 °

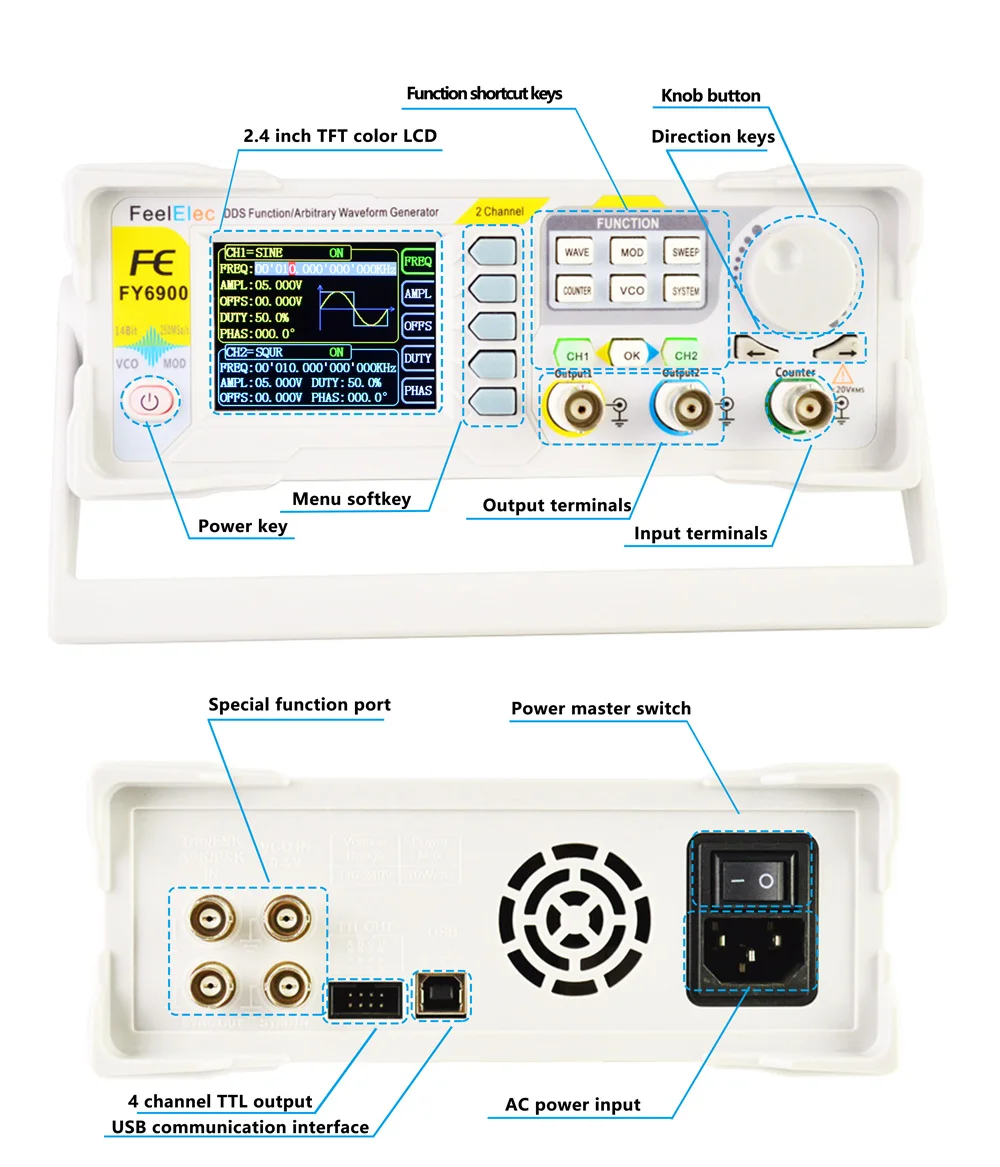

Дисплей

2.42.4 дюймов TFT цветной жидкокристаллический дисплей

Интерфейс

115200 БПС

Питание

AC100V ~ 240V

Состояние окружающей среды

Температура: 0 ~ 40 ℃ Влажность: 0,5% 80%

Феномен неисправности

Раствор

Поверните кнопку питания на сторону «-», экран генератора сигнала все еще не горит, нет дисплея, индикатор канала не горит

1) Проверьте, подключен ли разъем питания.

2) Проверьте наличие кнопки питания.

3) после завершения вышеуказанных проверок, перезагрузите инструмент.

4) Если вы все еще не можете использовать продукт должным образом, пожалуйста, свяжитесь с намиFeelec.

Генератор сигналов CH2 заблокирован

1) Проверьте, что генератор сигнала работает в режиме синхронизации. Нажмите кнопку SYSTEM-> синхронизация Введите интерфейс настройки синхронизации, чтобы отменить все параметры синхронизации.

2) мощность для перезапуска генератора сигнала также может быть разблокирована.

Правильная настройка, но без выхода сигнала

1) Убедитесь, что Кабель BNC надежно соединен с соответствующим выходным портом [CH1] или [CH2].

2) Проверьте Кабель BNC для внутреннего повреждения.

3) Убедитесь, что Кабель BNC плотно подключен к испытательному прибору.

4) Проверьте, горит ли верхний боковой индикатор кнопки [CH1] или [CH2]. Если он не горит, нажмите соответствующую кнопку, чтобы сделать его светильник индикатора.

5) Если вы все еще не можете использовать продукт должным образом, пожалуйста, свяжитесь с намиFeelec.
