Характеристики

Описание

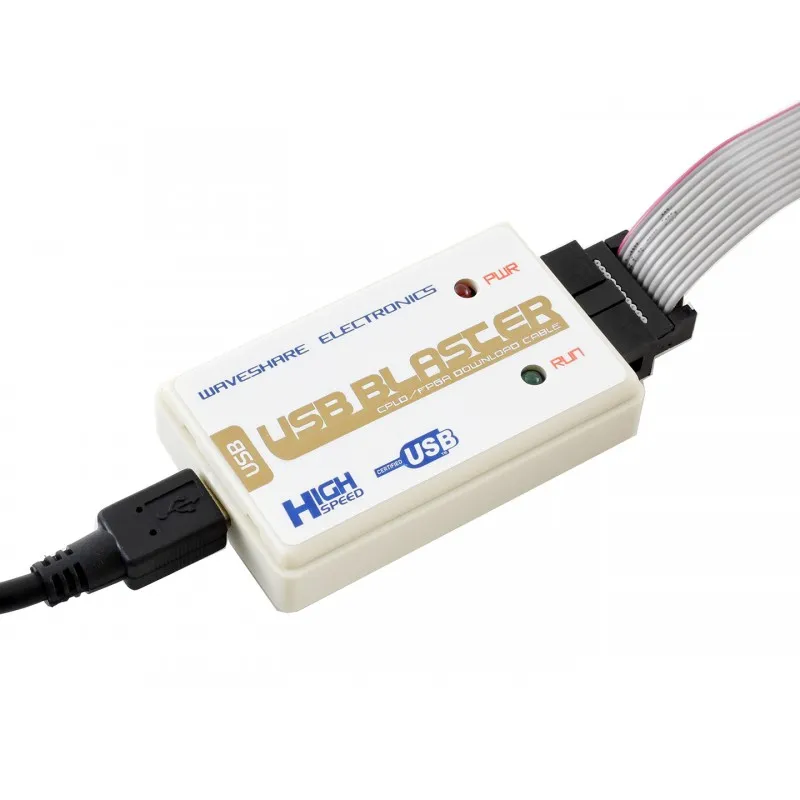

Загрузочный кабель USB Blaster подключает usb-порт на хост-компьютере к Altera®FPGA устанавливается на печатную плату. Кабель передает данные конфигурации от ПК к стандартному 10-штыревой разъём подключен к FPGA. Вы можете использовать usb-кабель Blaster для циклической загрузки данных конфигурации в систему во время прототипирования или для программирования данных в систему во время производства. Он поддерживает большинство устройств ALTERA FPGA/CPLD, активные последовательные устройства конфигурации, усовершенствованные устройства конфигурации и поддерживает три режима загрузки AS, PS, JTAG.

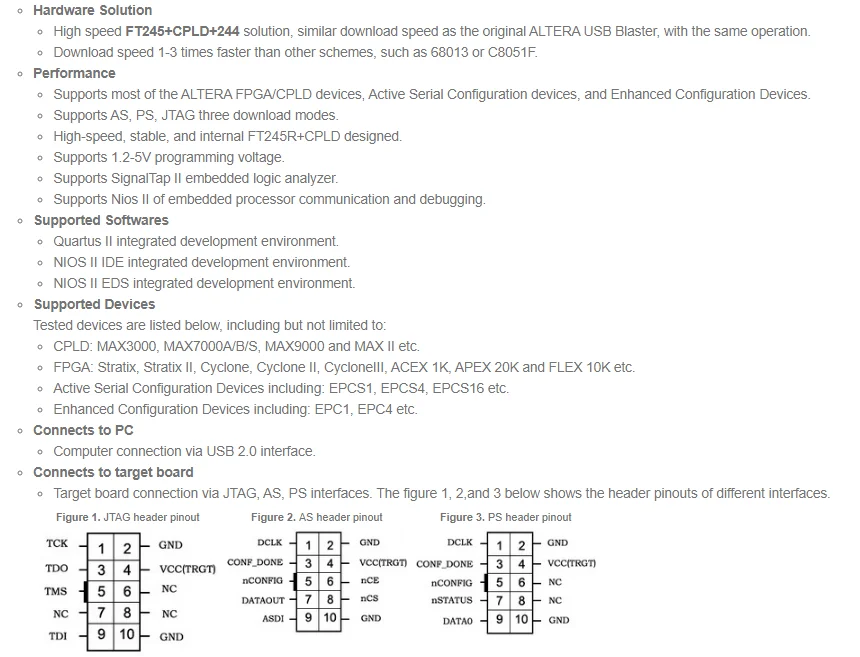

Ключевые особенности

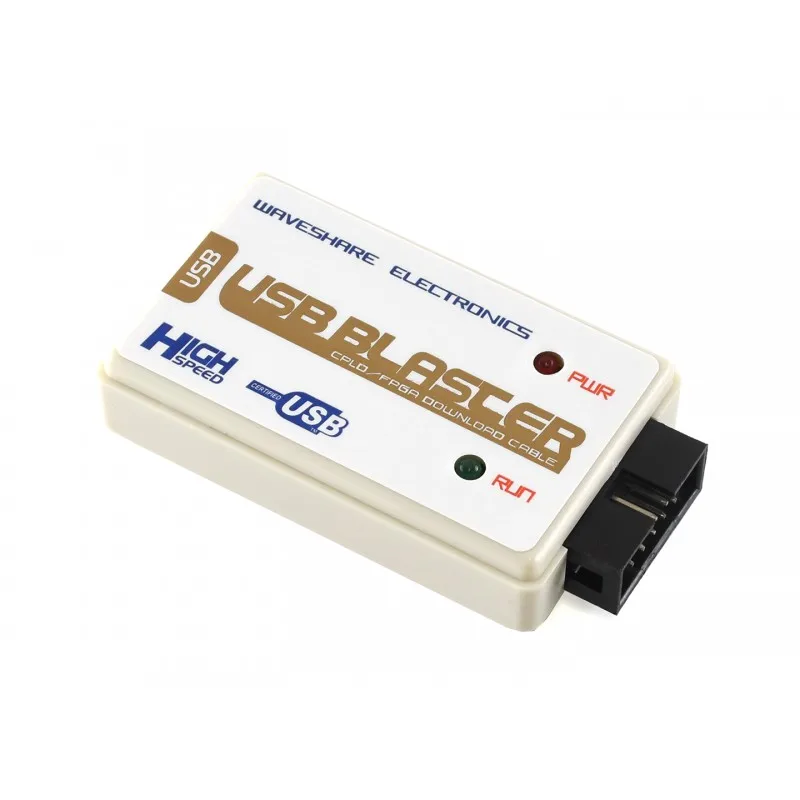

Светодиодный статус

Красный светодиодный индикатор: индикатор питания Зеленый светодиодный индикатор: индикатор сигнала, светодиодный индикатор включен во время загрузки/программирования

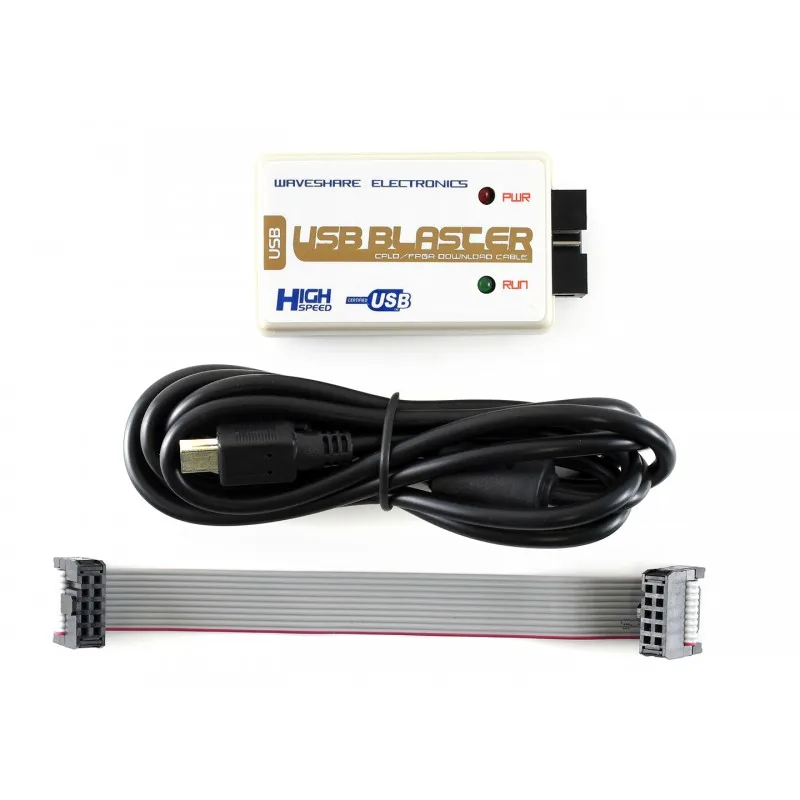

Посылка

Восемь: 0,102 кг USB Blaster V2 × 1 USB кабель × 1 10-контактный кабель × 1 шт.

Ресурсы: Пользователь

Wiki: www.waveshare.com/wiki/USB_Blaster_V2
