Atmel-ICE базовый комплект поставляется с дополнительным адаптером и кабелями -

Характеристики

Описание

Atmel-ICE Basic Kit, мощный инструмент разработки для отладки и программирования микроконтроллеров Atmel SAM и AVR, поставляется с дополнительным адаптером и кабелями

Обзор

Atmel-ICE является мощным инструментом разработки для отладки и программирования Atmel ARM®Кортекс®-M на основе Atmel SAM и AVR®Микроконтроллеры с возможностью отладки на чипе.

Ключевые особенности

• Поддержка JTAG, SWD, PDI, TPI, aWire, SPI и debugWIRE интерфейсов

• Полная отладка исходного уровня в Atmel Studio

• Поддерживает все встроенные аппаратные точки останова в целевом микроконтроллере (количество зависит от модуля OCD в цели)

• До 128 точек останова программного обеспечения

• 1,62 до 5,5 V цель операции

• Питание от USB

• Предоставляет ARM Cortex отладки разъем (10-контактный) Распайка и AVR JTAG разъем Распайка

Поддерживаемое программное обеспечение

• Идеально поддерживает Atmel Studio 6,2 или более высокую версию

• Непосредственно поддерживает ICC8AVR или более высокую версию

• Поддерживает программирование шестигранных файлов, генерируемых ICCAVR, CVAVR, IAR и т. д.

Поддерживаемые устройства

• Программирование и чип отладки всех устройств Wi-Fi Atmel AVR 32-битный mcu с обеих JTAG и провод интерфейсов

• Программирование и отладка на чипе всех Atmel AVR XMEGA®Семья устройств на обоих JTAG и PDI 2-проводной интерфейсов

• JTAG и SPI программирования и отладки всех устройств Wi-Fi Atmel AVR 8-разрядные микроконтроллеры с окр поддержка по обе JTAG или debugWIRE интерфейсов

• Программирование и отладка всех устройств Atmel SAM ARM Cortex-M на основе MCUs на интерфейсах SWD и JTAG

• Программирование всех Atmel tinyAVR®8-разрядные микроконтроллеры с поддержкой ТПИ интерфейс

Для получения более подробной информации, пожалуйста, посетитеUC3,Мега,Сэм,Крошечные,Xmega

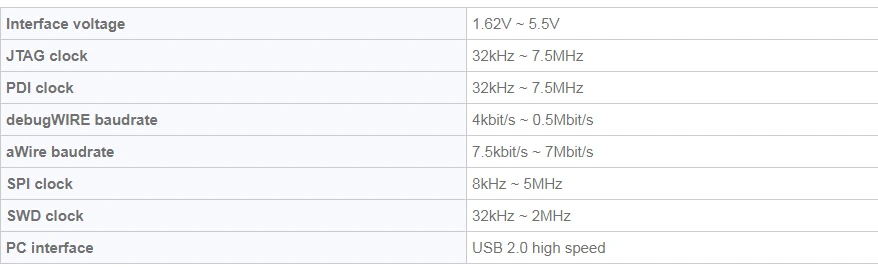

Технические характеристики

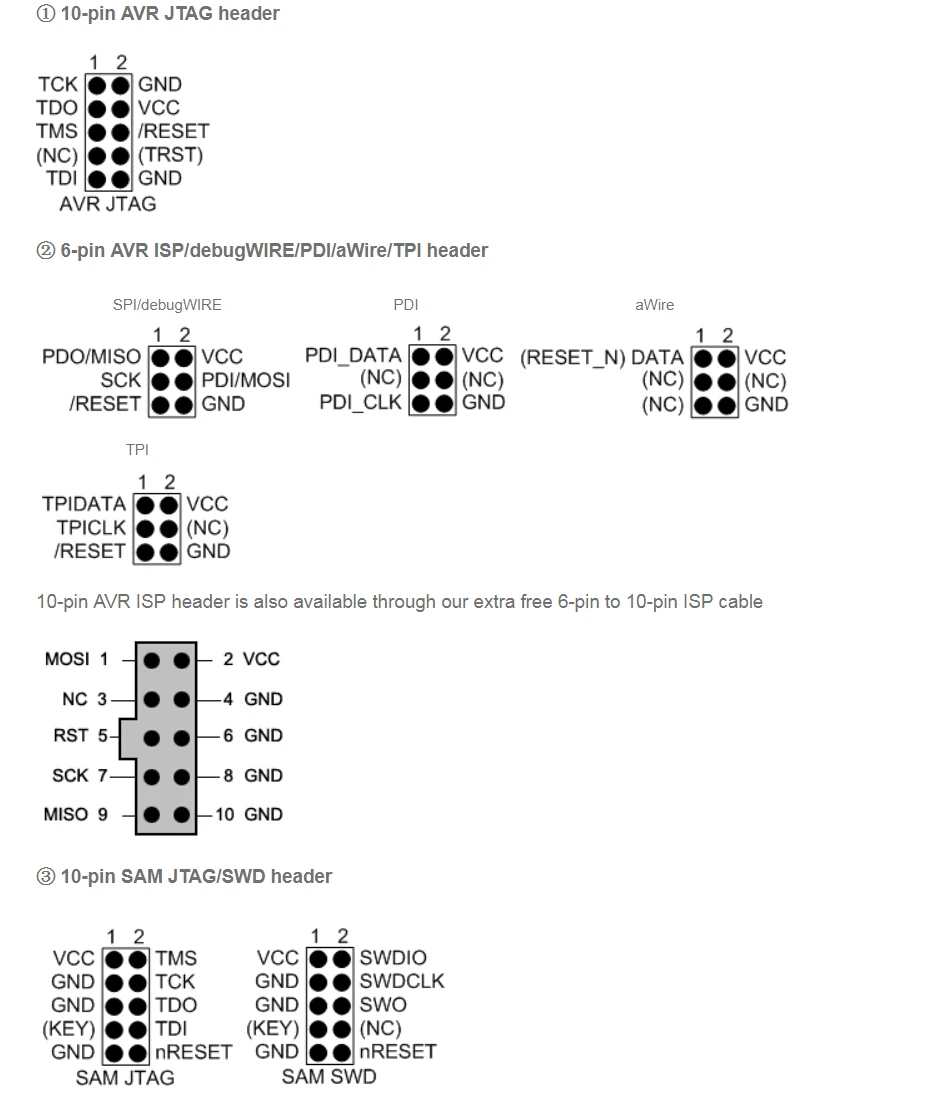

Физические интерфейсы

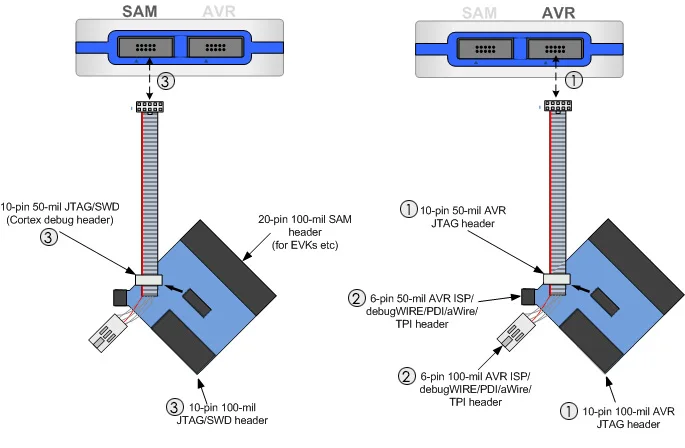

Варианты подключения Atmel-ICE

Примечание:
При подключении платы адаптера к цели, пожалуйста, обратите внимание на штифт 1 (указанный белым пятном или квадратным припоем).
Плата адаптера, входящая в Atmel-ICE-B2, совместима с официальной платой в комплекте Atmel-ICE Full.

Ресурсы для развития

Вики:Www.waveshare.com/wiki/Atmel-ICE

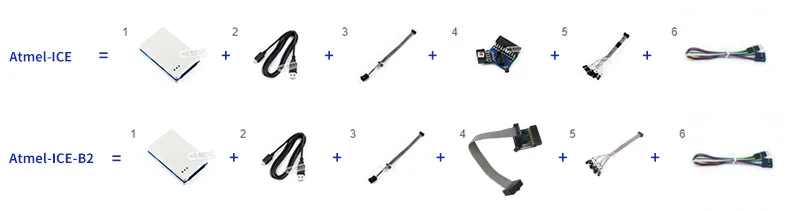

Руководство по выбору

Атмель-лед: Включает в себя все на официальный atmel-лед (полный комплект), и дополнительная Бесплатная 6-pin к 10-контактный ISP кабель
Atmel-ICE-B2: Включает в себя все в официальном базовом наборе Atmel-ICE, и больше адаптеров и кабелей из Waveshare, обеспечивает те же функции, что и полный набор Atmel-ICE по более низкой цене

Посылка

Вес:0,178 кг

1. Блок Atmel-ICE x1

2. USB кабель (1,8 м, высокоскоростной micro-B) x1

3. IDC плоский кабель с 10-контактный В переменного тока, 50-разъем mil и 6-pin 100-разъем mil x1

4. Многофункциональная плата адаптера x1

5. Плоский кабель 10pin x1

6. 10pin 100mil кальмар кабель x1

7. 6-pin к 10-контактный ISP кабель x1
