Универсальная автомобильная система обнаружения слепых зон радар BSD BSA BSM для в

Характеристики

Продукт Особенности: 100% оригинальный заводской производитель, хорошее качество гарантии! Тип: система мониторинга слепых видов спорта (BSM) Напряжение электроэнергии: 12 В Максимальная мощность: 5 Вт (макс.) Рабочая температура:-40 градусов + 85 градусов Температура хранения:-40 градусов + 85 градусов Водонепроницаемый уровень: IP67 Дальность обнаружения: боковое расстояние: 0,3 м-4 м; Задняя боковая дальность: 0,3 м-10 м. Точность диапазона обнаружения:>96% Диапазон сигнализации: 0,3 м-10 м Точность системы сигнализации:>96% Способ сигнализации: 1 светодиодный светильник включен. Метод 2 светодиодный звук вспышки и зуммера. Примечание: специальная версия не подходит для всех автомобилей, пожалуйста, предоставьте фотографии вашего автомобиля зеркало заднего вида перед покупкой, нам нужно подтвердить, подходит ли ваше Автомобильное зеркало заднего вида для применения. Функция Введение: Эта система является устройством помощи транспортному средству, которое помогает безопасно менять полосу движения во время вождения. С помощью микроволнового датчика 24 ГГц зонд сбоку/сзади транспортного средства для тех движущихся объектов в слепую точку зоны обнаружения. Система работает в комплекте блока управления (светодиодный компьютер), два микроволновых датчика, два монитора слепой области (или светодиодный светильник), зуммер и провод, который является идеальным подключением микроволновой печи и компьютера. В задней части транспортного средства есть слепая зона, которая легко подвергает опасности безопасность вождения! Когда вы вставляете светодиодный BSM в вашу прекрасную машину, независимо от того, что это день, ночь или даже снег, вы может быть предупреждены в тех случаях, когда есть движущегося объекта поп в задней части автомобиля, с помощью светодиодный освещение на солнечной, мигание, Звуковой сигнал, чтобы водитель мог быть осторожным при смене полосы движения, чтобы избежать возможности бокового аварии. Когда вы будете готовы выйти, откройте дверь, если кто-то движется позади, это также даст точный сигнал тревоги. Об установке: Примечание: 1. Пожалуйста, подготовьте необходимый инструмент для разборки и защитный бампер, окрашенный губкой или тканью. 2. Когда вы разбираете соединитель, не должны тянуть жгут проводов в силе, в противном случае, сломает жгут. Пожалуйста, гнездо разъема, пока оно практически не затянуто (вы можете услышать звук «клика»). 3. Жгут проводов должен быть зафиксирован с помощью автомобильного жгута кабеля с помощью повязки. Ни Дроп, ни ненормальный звук. Отрежьте лишнюю ленту для галстука. 4. Разбирать и собирать процедуру, пожалуйста, строго следуйте нашему Руководству по установке. Постарайтесь не сломать детали как можно более осторожно. В чехол поломки, пожалуйста, измените детали немедленно. 5. Точки установки микроволнового датчика. 1. Микроволновый датчик (поверхность запуска сигнала) может проникать только в пластиковый чехол-бампер. 2. Микроволновый датчик (поверхность запуска сигнала) спереди, не должно быть металлического вмешательства.

Из-за логистических причин, оригинальный 704 клей заменяется с помощью клейкой ленты 3м

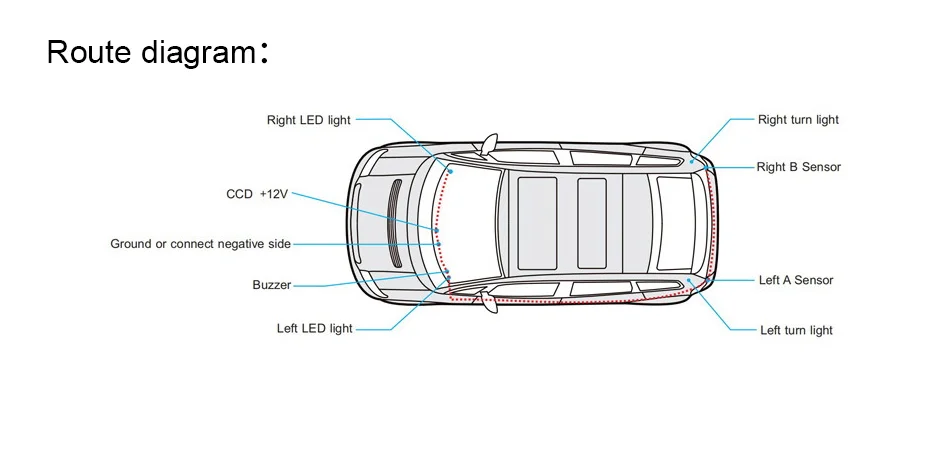

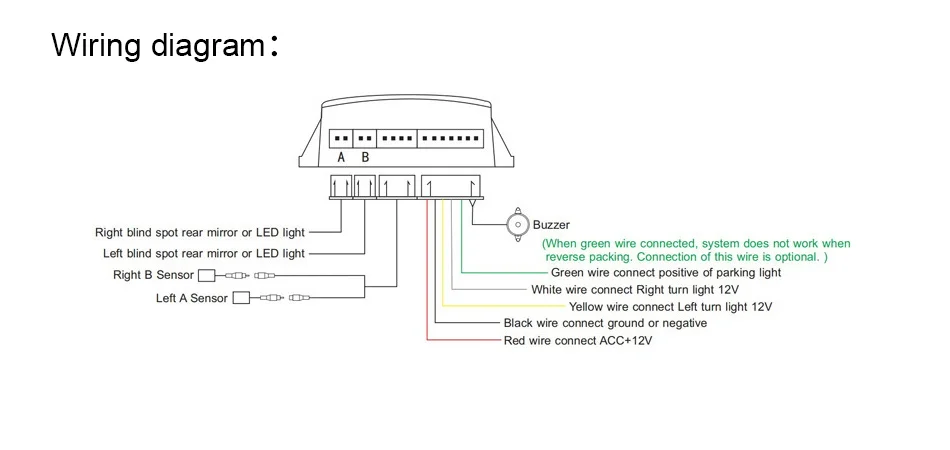

Проводное Соединение: Предупреждение: блок управления предлагается установить под приборной панелью стороны водителя (левый привод автомобиля). Из-за ограниченности длины провода светодиодный индикатор, при установке в автомобиль с правым приводом, пожалуйста, установите светодиодный индикатор влево/восемь в обратном направлении. (Когда зеленый провод подключен, система не работает при обратной упаковке. Подключение этого провода является необязательным)

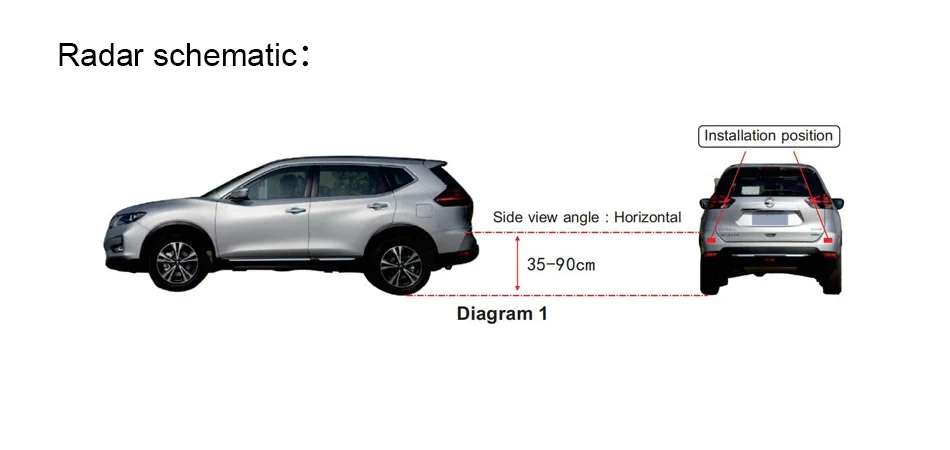

1. Подключение провода источника питания (1) Подключите черный провод блока управления с отрицательной стороной транспортного средства или земли. (2) Подключите красный провод блока управления с источником питания транспортного средства ACC 12V (3) Подключите желтый провод распределительный ящик движение задним ходом, левый поворот светильник 12V. (4) извещение о подсоединении белый провод распределительный ящик с правый поворот светильник 12V. 2. Подключите Удлинительный провод датчика с блоком управления, подключите датчик A & B с релятиveconnector. 3. Подключите левую слепую точку заднего зеркала светодиодного светильника с контрольной коробкой относительного терминала. 4. Подключите правый слепой точечный задний зеркальный светодиодный светильник провода с контрольной коробкой относительного терминала. Метод Установка 1. Сенсор установки (1) слепые спортивные датчики должны быть наклеены на двухстороннюю внутреннюю дугу пластикового бампера автомобиля, высота установки в пределах 35-90 см. (Рисунок 1)

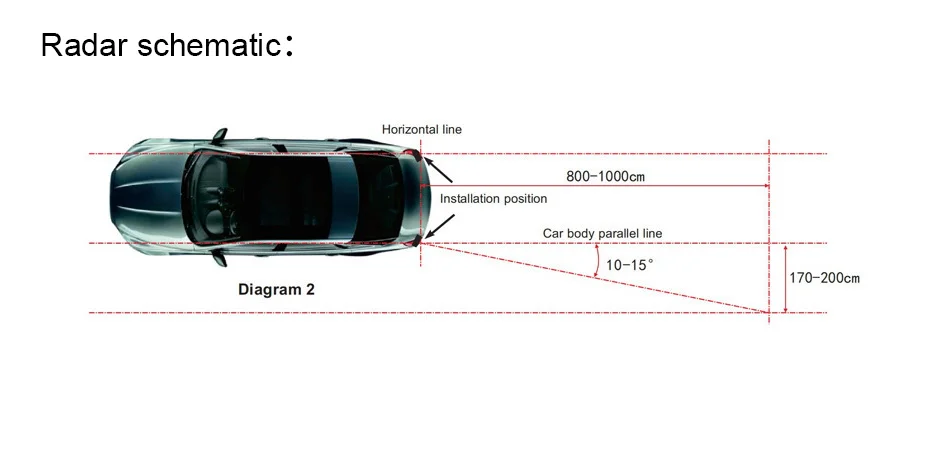

(2) Кривая сторона микроволновых датчиков устанавливается в 10-15 градусов к параллельной линии кузова автомобиля. Найдите подходящее положение внутреннего бокового бампера, датчики наклеек на него. Избегайте ненасыщенного металла, задний светильник или парковочные датчики, так как микроволновая печь не может проникать в эти материалы и повлияет на расстояние обнаружения. (Рисунок 2)

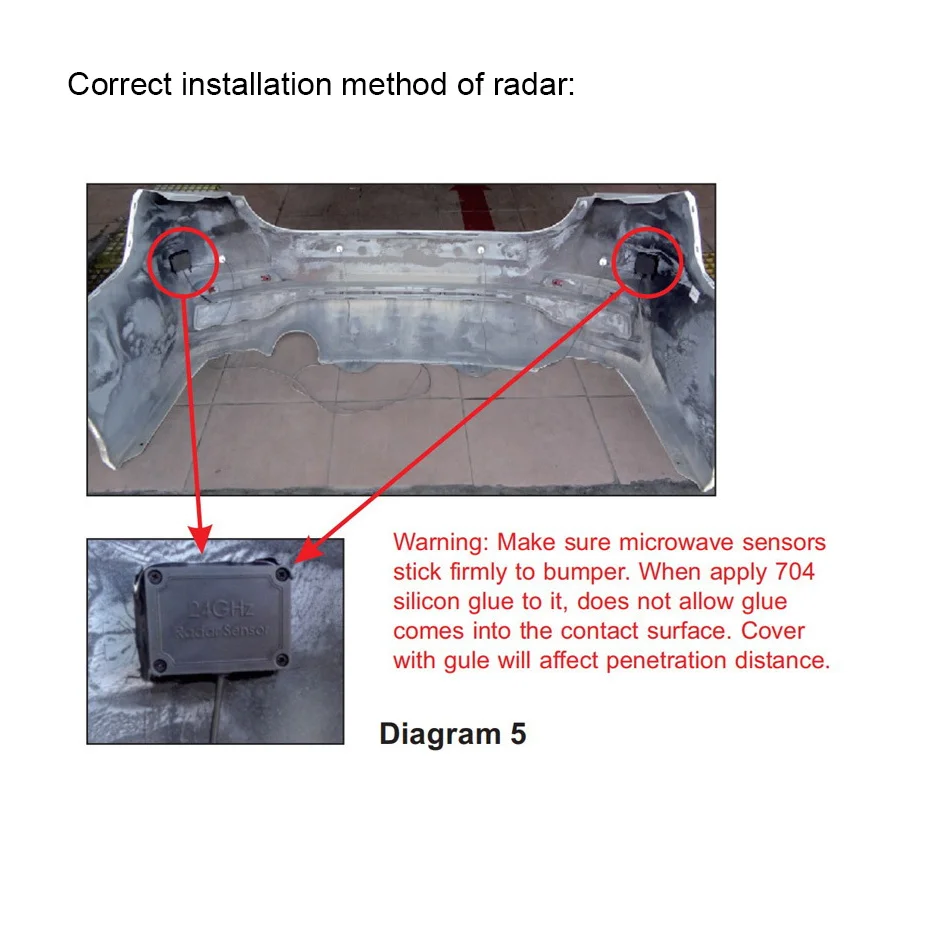

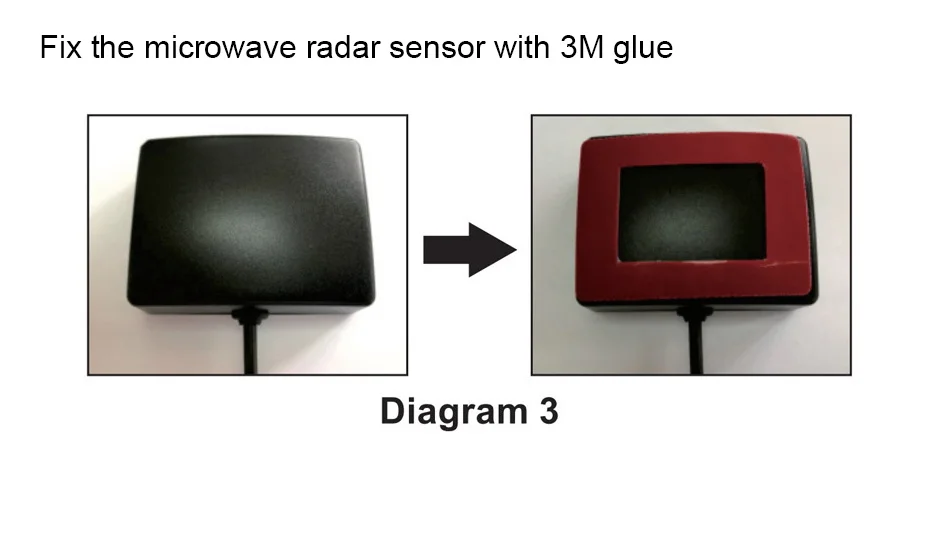

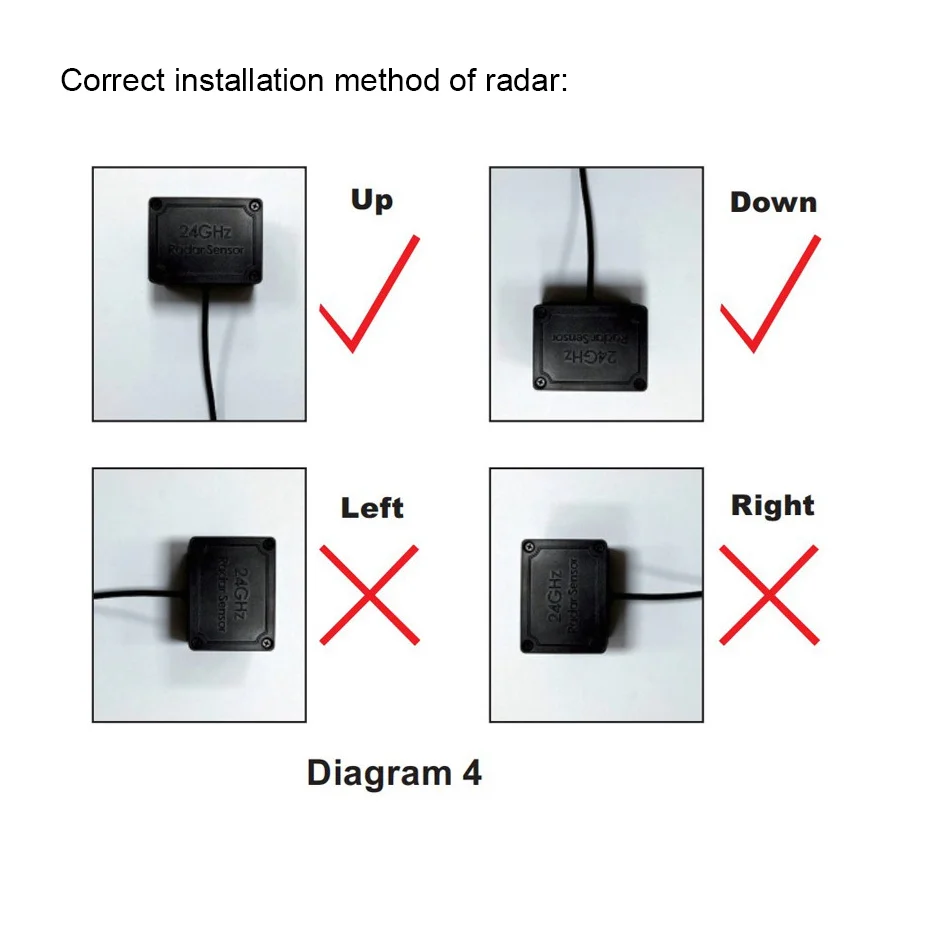

(3) Снимите задний пластиковый бампер, осторожно, чтобы не поцарапать поверхность краски, поместите бампер на мягкую губку или тканевую прокладку. (4) соответствующая Сторона наружной дуги, то есть Внутренняя Дуга бампера (Примечание: Внутренняя Дуга и внешняя дуга должны быть в одном и том же положении). Протрите область, в которой датчик должен быть наклеен тканью с помощью спирта и нанесите маркировку. (5) протрите поверхность датчика тканью спиртом, затем удалите наклейку 3M на заднюю часть датчика. Наклейте наклейку 3M на поверхность датчика. (схема 3) (6) Снимите 3 м наклейку датчика, вставьте датчик на маркированную внутреннюю дугу, нажмите плотно, обратите внимание на направление провода клеммы датчика во время установки, датчики устанавливают Горизонтально с проводом в направлении вверх или вниз. (Диаграмма 4) (7) наконец Зафиксируйте датчики miccowave с 704 силиконовым клеем. Подключите провод датчика к удлинительному кабелю датчика блока управления. (схема 5) (8) Повторите вышеуказанную процедуру для установки другого датчика.

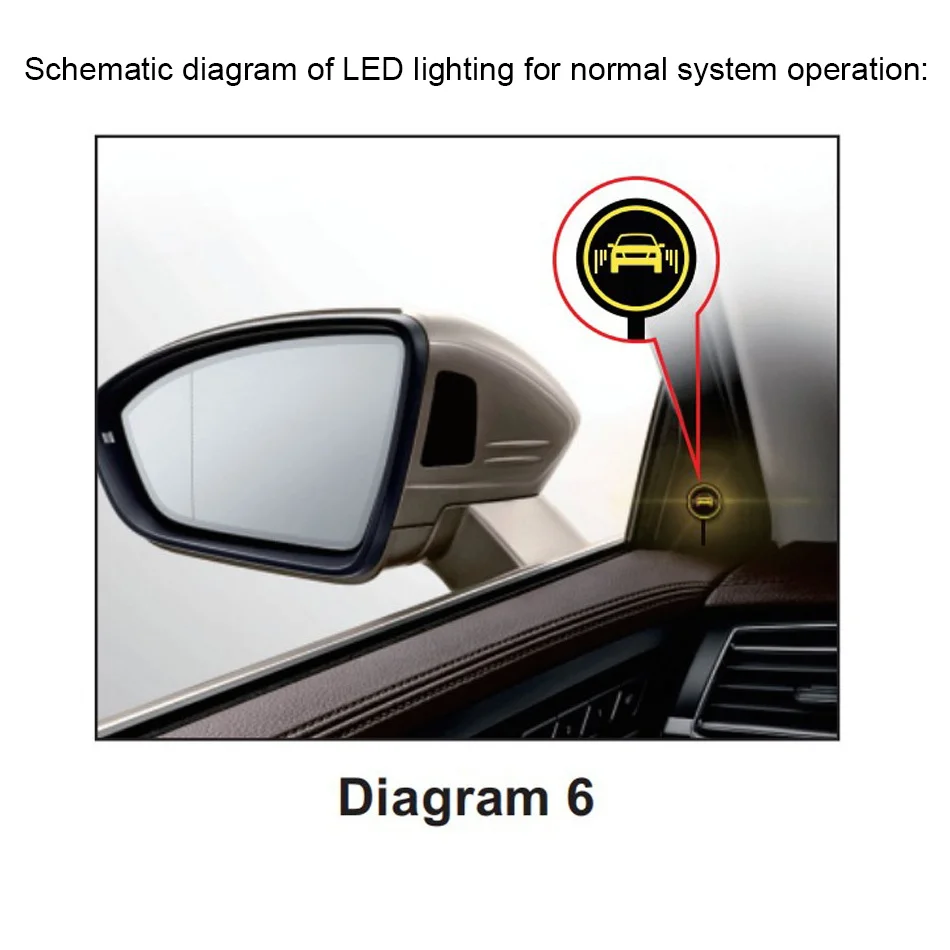

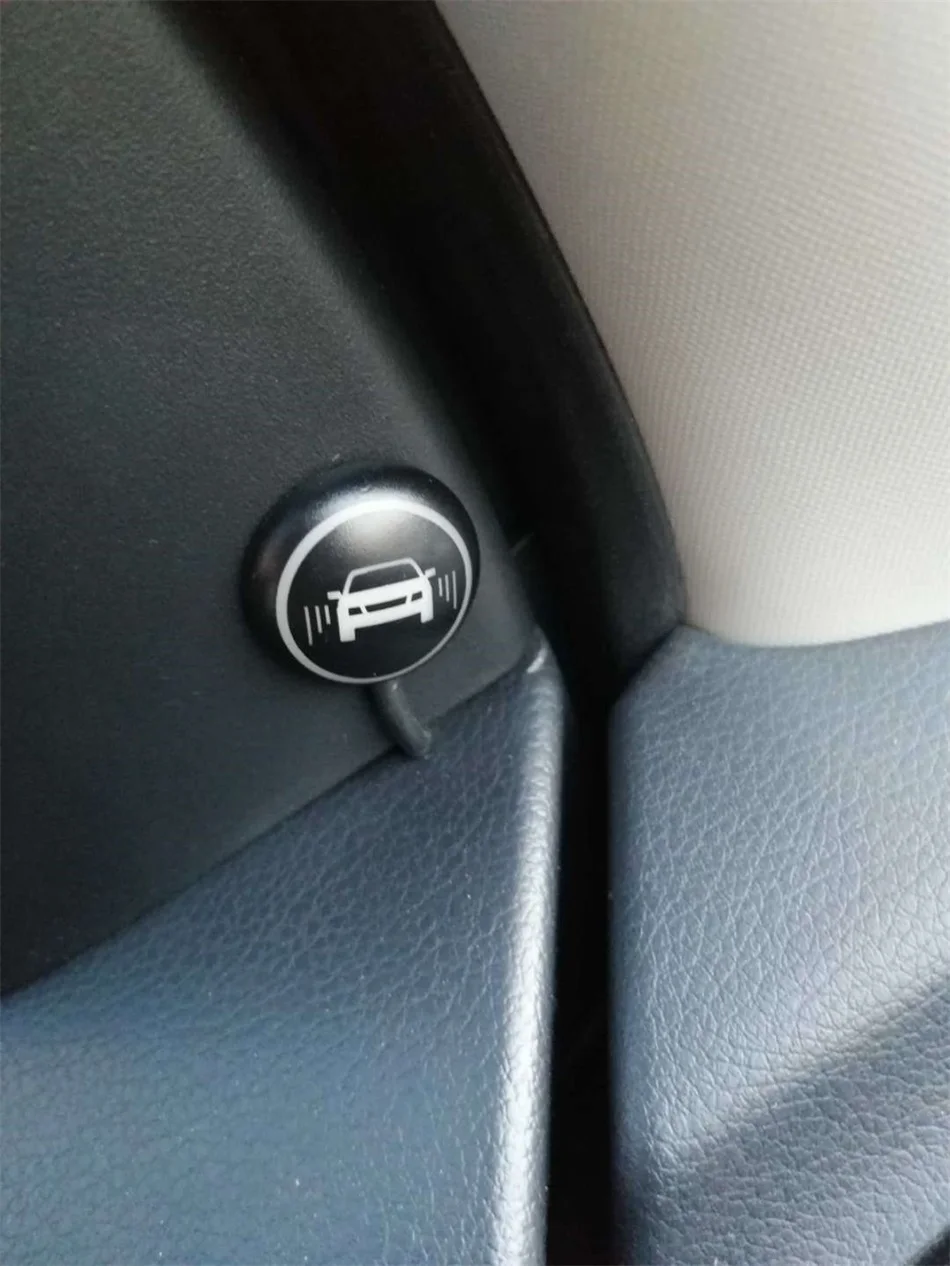

2. Специальная установка зеркала для слепых видов спорта (пожалуйста, пропустите эту процедуру для универсального продукта) (1) Снимите отделочную панель передней двери и зеркало заднего вида и отсоедините нагревательную вилку зеркала. (2) на передней двери Вытяните светодиодный удлинитель в положение зеркала заднего вида, затем подключите светодиодный удлинитель Относительный разъем зеркала заднего вида специального автомобиля BSM. (3) Подключите нагревательную вилку к зеркалу заднего вида BSM. 3. Универсальный светодиодный светильник (пропустите эту процедуру для специального продукта) Пожалуйста, вставьте светодиодный светильник на зеркало заднего вида столб вверх, лучше увидеть положение зеркала заднего вида одновременно. (диаграмма 6) 4. Блок управления и установка зуммера Звуковой сигнал на место водителя. Блок управления установлен в пластиковой панели приборной панели главного кабины водителя. Следует избегать места высокой температуры, влажности, утечки. Тестирование после установки и восстановления деталей транспортного средства 1. Подтверждение статуса установки (1) Перед включением проверьте, есть ли какие-либо отклонения в подключении и установке. (2) тщательно проверяйте ненадлежащее нажатие, растягивание, Застревание и т. д. проводов транспортного средства. 2. Мощность восстановления (1) Запустите автомобиль, чтобы убедиться, что транспортное средство функционирует должным образом. (2) Если возникают какие-либо отклонения, пожалуйста, проверьте установку проводов. 3. Функциональное тестирование и восстановление деталей (1) Запустите автомобиль, перемещайте автомобиль рядом с задней частью датчика, чтобы увидеть, включен ли светодиодный светильник, и левая, и правая сторона должна быть протестирована. (2) Включите оба "левый/правый включить светильник" отдельно, при движении рядом с автомобилем, проверьте, мигает ли светодиодный индикатор и производит звуковой сигнал в целом. (3) прошел проверку функциональности, затем восстановите те неустановленные оригинальные запасные части для автомобиля и проверьте, правильно ли все функции.

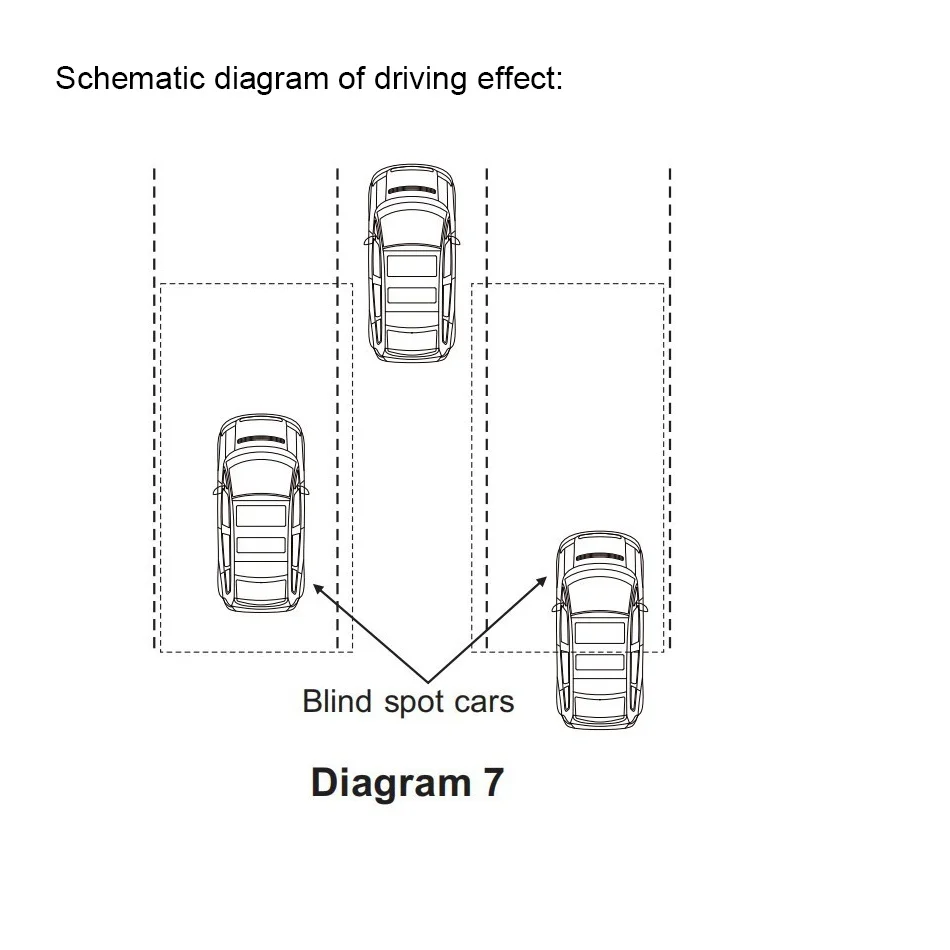

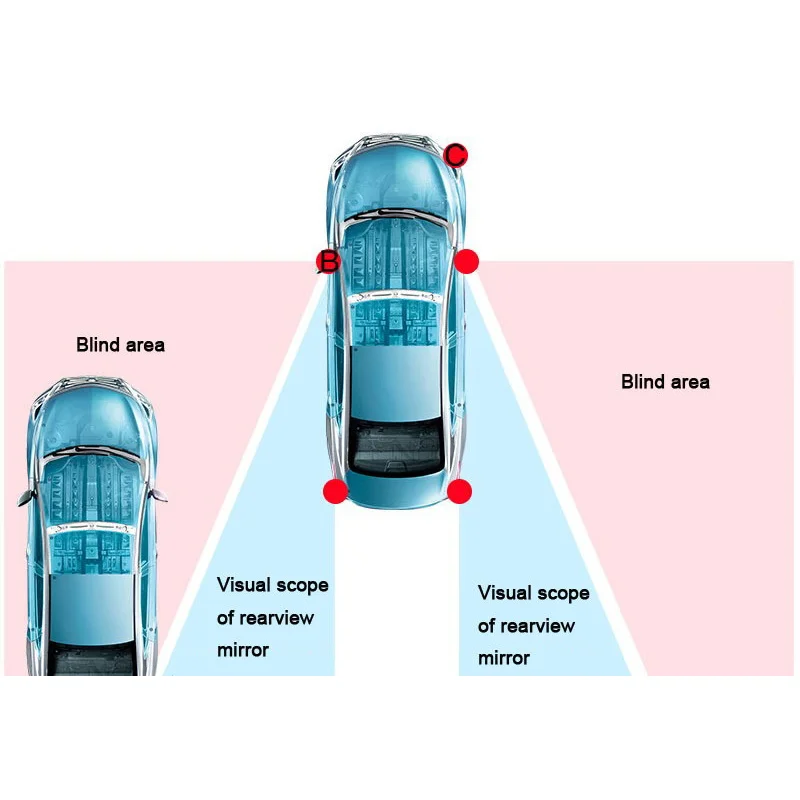

Инструкция по эксплуатации 1. После того, как автомобиль АКК включен, светодиодный светильник с instal светодиодный на левые и правые стороны будут светильник в одно и то же время и выключается через 1, во-вторых, свидетельствует о том, что система работает. Система немедленно входит в рабочий статус. 2. После того, как система входит в рабочее состояние, она обнаруживает слепые зоны (покрывают обе стороны подъездной дорожки, длина направления составляет около 10 метров) задней стороны автомобиля. (Диаграмма 7) 3. Когда завешивается обратная передача, система переходит в режим избегания помех, система временно отключена, и система возобновляет Рабочий режим после выхода из заднего механизма. Левая/правая сторона слепой области проверки: (1) в тех случаях, когда движущегося транспортного средства при обнаружении в левой/правая задняя слепой зоны, влево/вправо, боковой светодиодный светильник будет светильник или похода по магазинам. (2) Если вы включите левый/правый сигнал поворота в это время, то светодиодный светильник с левой/правой стороны мигает как напоминание. Одновременно звуковой сигнал выдает три последовательных сигнала тревоги.

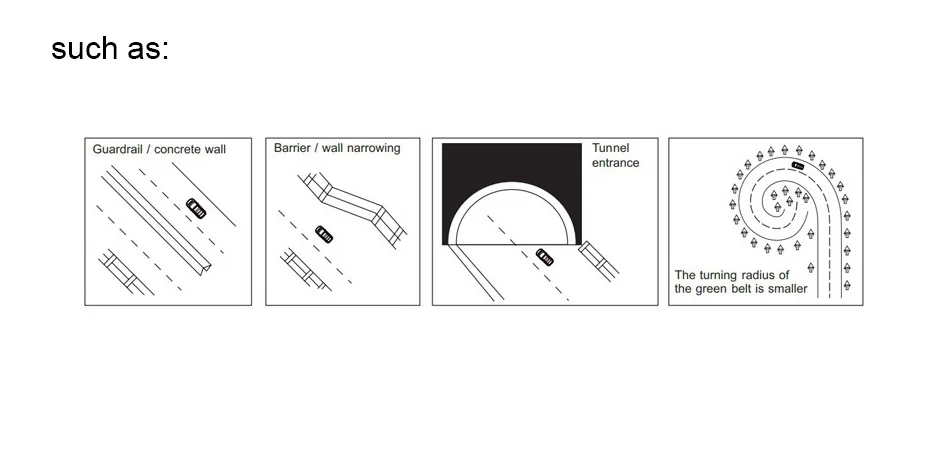

Обратите внимание Перед изменением полосы движения в фактической полосе движения обязательно осмотрите окружающую область. Система используется только для того, чтобы помочь вам в обнаружении транспортных средств за полосой движения. Из-за некоторых ограничений на фактическую рабочую среду, иногда автомобиль находится в прилегающей полосе, но система завязана. Унифицированные сигнальные огни не мигают или могут задержать мерцание. Это не полностью зависит от этой системы, и компания не несет ответственности за какие-либо аварии. 4. При следующих обстоятельствах датчик радара не может обнаружить целевой объект. -Транспортное средство находится в слепом спорте за прилегающей полосой, но транспортное средство не близко. -Транспортное средство с противоположным подходом. -Прилегающая полоса движения транспортного средства очень широкая, что превышает дальность обнаружения радиолокационный датчик. -Транспортное средство почти с той же скоростью вместе с подъездной дорожкой в более длительное время. -Транспортные средства в прилегающих полосах стараются превзойти вас. 5. При следующих обстоятельствах сигнальные огни и сигналы тревоги системы не могут быть активированы или могут задержаться. Когда транспортное средство переходит от двух полос к соседней полосе движения. При езде по крутым склонам. Проходя через вершины холма или горного тропа. При небольшом изменении радиуса (глубокий поворот на перекрестке). Когда есть разница в высоте между ведущей полосой и прилегающей полосой. 6. Если ширина дороги узкая, могут быть обнаружены двухполосные транспортные средства. 7. Этот сигнальный светильник системы сигнализации может включаться, когда есть дорожные или придорожные стационарные объекты (дорожные охранники, бетонные стены, туннели, зеленая зона и т. Д.)

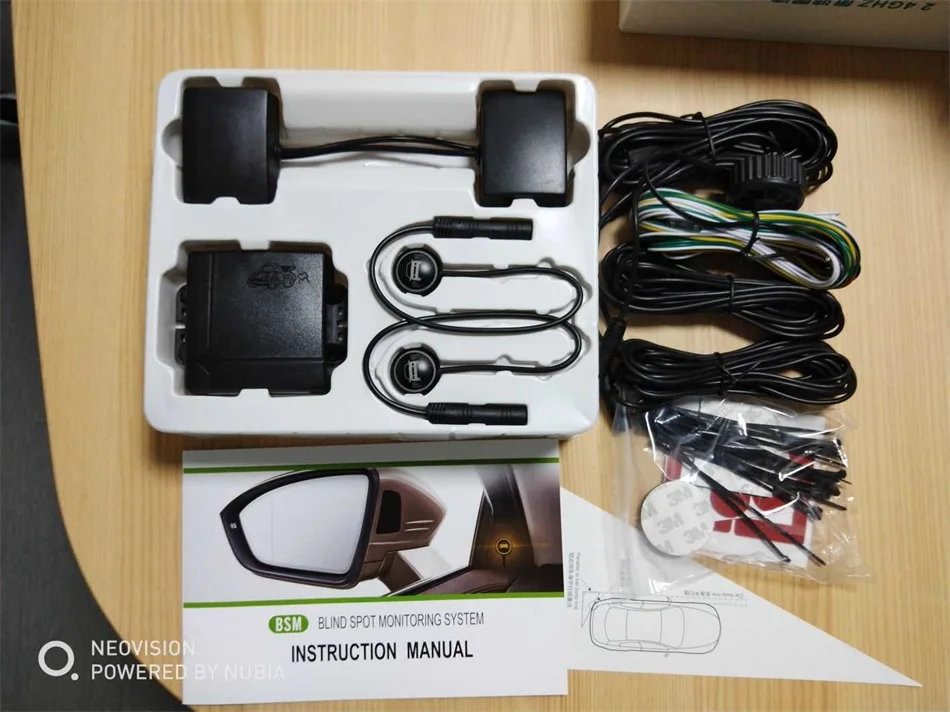

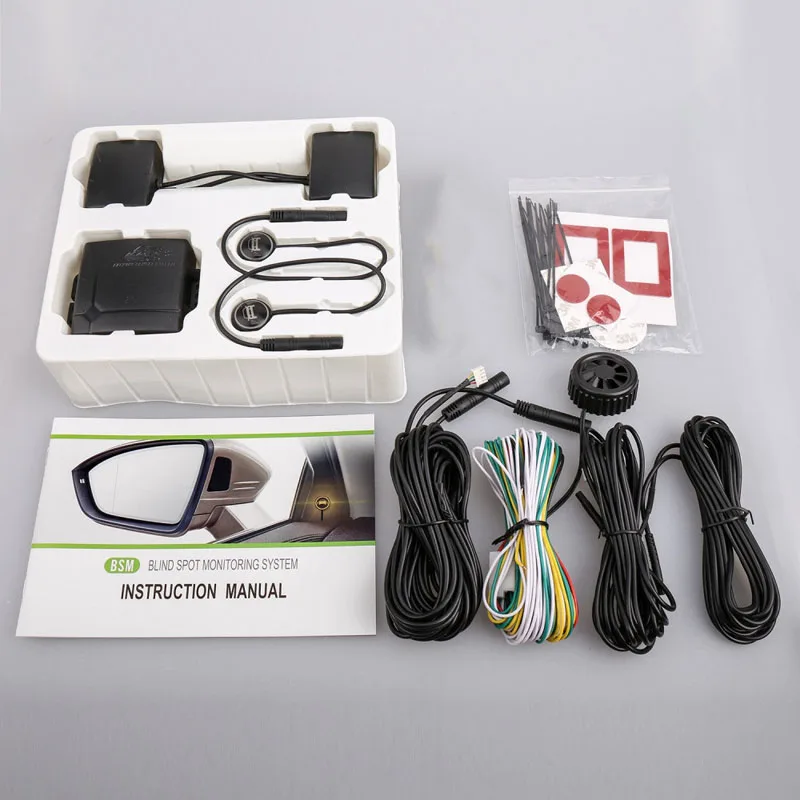

Фактический снимок товара показан на рисунке:

Установка: 1. Легко установить, но для этого требуется степень самостоятельности и знаний. Мы рекомендуем, чтобы все продукты были установлены профессионалами. Мы не будем нести ответственность за продукцию, которая была повреждена во время установки непрофессионалами, но мы все еще можем дать вам поддержку. 2. Пожалуйста, не стесняйтесь связаться с нами, если у вас есть какие-либо вопросы во время установки или использования. До сих пор, мы обнаружили, что большинство проблем нет продукции, просто неправильная операция или недопонимание. Поэтому, пожалуйста, внимательно проверьте его и свяжитесь с нами, чтобы решить проблемы. Вместо того, чтобы открывать спор напрямую и легко.
