TLSR8269 2 4 Ghz 7dbm 512kb Flash 130m Диапазон 3 V PCB антенна SMD Zigbee 0 |

RF параметр

Значение

Примечание

Рабочая частота

2405 ~ 2480 МГц

Поддержка ISM band

Максимальная мощность Tx

7 дБм

-

Скорость передачи данных по воздуху

250 кбит/с

-

Расстояние для справки

130 м

Между двумя точками (Сеть ZigBee поддерживает функцию маршрутизации нескольких переходов, а расстояние передачи может быть увеличено путем увеличения маршрутизатора).

Аппаратный параметр

Значение

Примечание

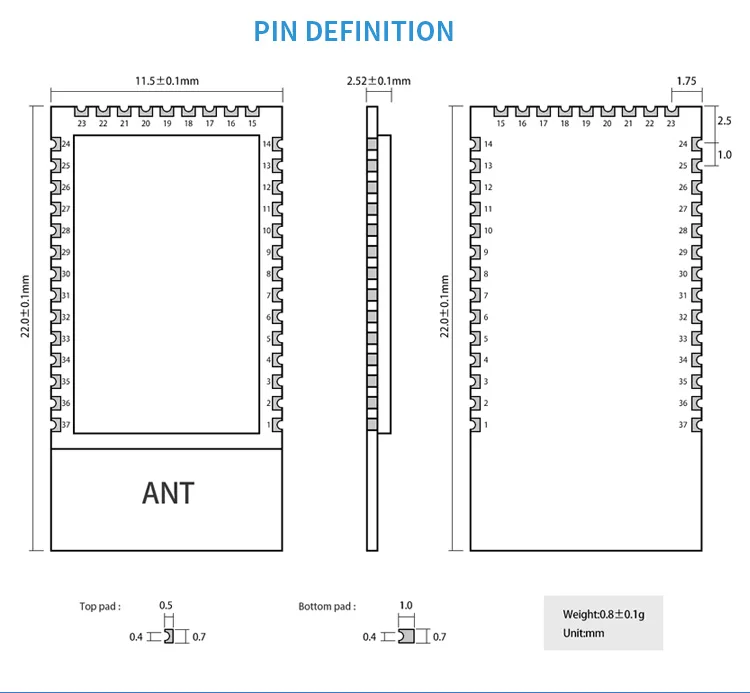

Размеры

11,5*22 мм

-

Антенна

Печатная плата

Сопротивление 50 Ом

Соединитель

1,27 мм

Отверстие для печати

Упаковка

SMD

-

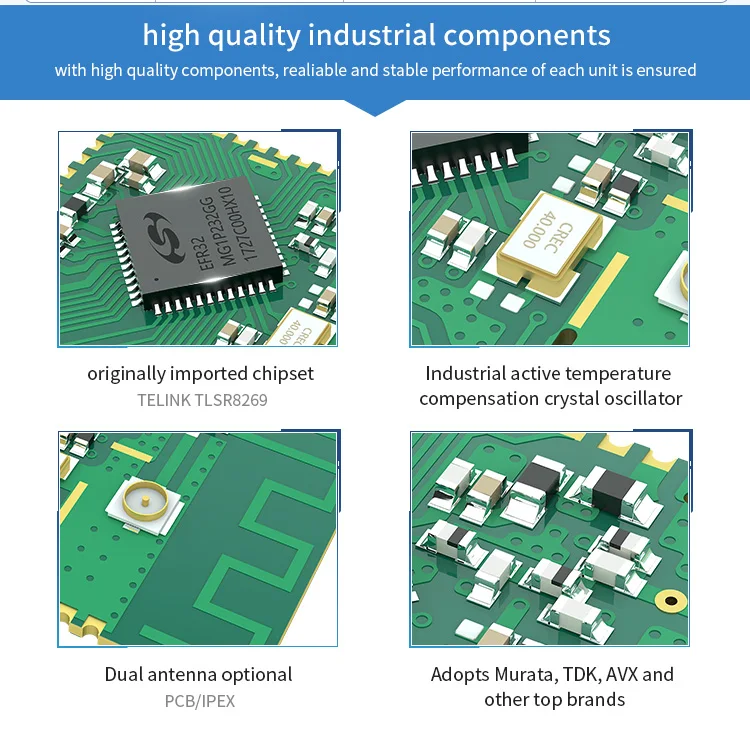

IC

TELINK TLSR8269

-

Протокол

Zigbee 3,0

-

Вспышка

512кб

-

Оперативная память

32 КБ

-

Сердечник

32-битный MCU

-

Электронный параметр

Мин.

Тип.

Макс.

Блок

Состояние

Рабочее напряжение

1,9

3,3

3,6

V

≥ 3,3 V обеспечивает выходная мощность

Уровень связи

-

3,3

-

V

Для TTL 5 В может быть риск горения

Рабочая температура

-40

-

+ 85

℃

Промышленный дизайн

Ток TX

-

40

-

Ма

Мгновенное энергопотребление

Ток RX

-

35

-

Ма

-

Ток сна

-

16,5

-

МкА

Отключение программного обеспечения
