Характеристики
H802RA 4 порта (4096 пикселей) Artnet контроллер DMX Artnet контроллер WS2801 WS2811 Artnet Madrix Pixel контроллер для светодиодный светильник
Особенности:

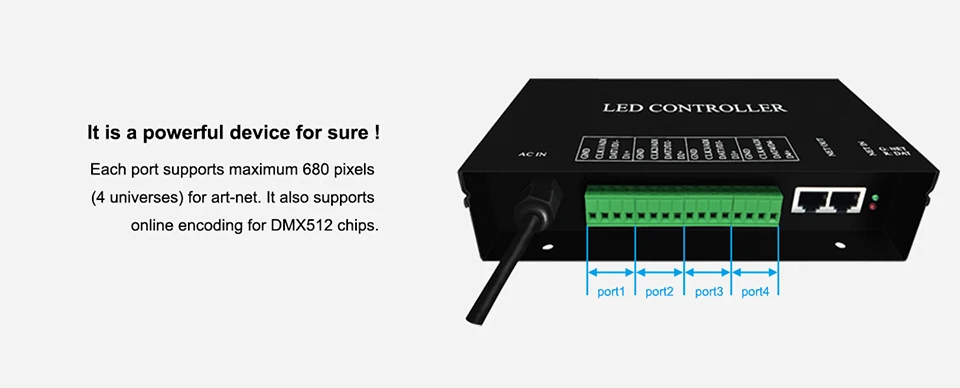

(1). Поддержка протокола Art-Net, выход 4 вселенных (каждый имеет 512 каналов).
(2). Поддержка выделения адреса для чипов DMX512 (например, UCS512, TM512).
(3). Управляется мастерским контроллером или ПК.

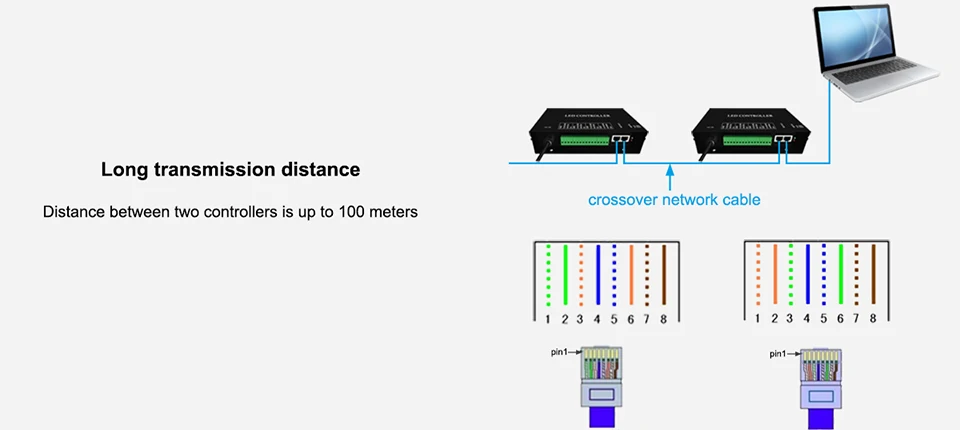

(4). Расстояние передачи между двумя контроллерами составляет до 100 метров.
Характеристики:
Входное напряжение: AC90-240V
Мощность Потребляемая мощность: 1,3 W
Количество пикселей диска: 4096 пикселей.
Вес: 1 кг
Размер: L163 x W155 x H54
Размер коробки: L205 x W47 x H21
Посылка включает в себя:
1 шт. H802RA контроллер

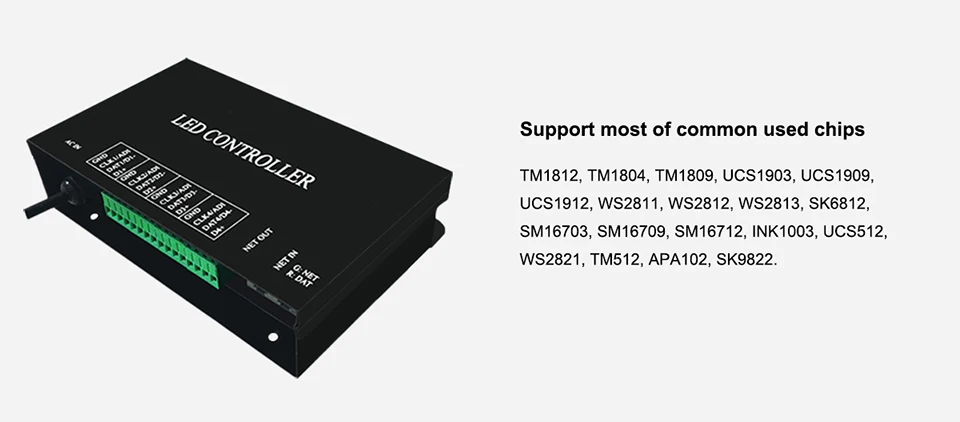

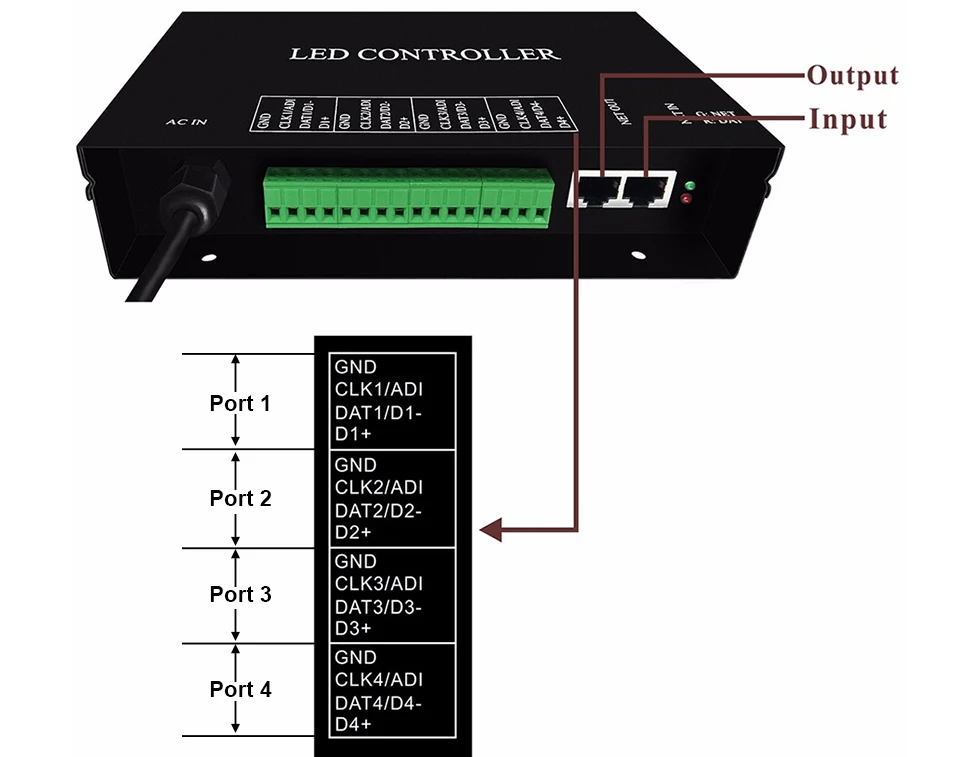

Поддерживаемые Чипы:
DMX512, LPD1882, LPD8806, LPD1882, LPD1889, TM1812, TM1809, TM1804, TM1803, TM512, TM1926, TM1913 UCS8904, APA104, P9813, WS2801, WS2803, WS2811, WS2812, WS2821, SM16716, SM16711, INK1003, LX1003, MY9221, MBI6021, MBI6024, LD1510, LD1512, LD1530, LD1532 и т. Д.
Примечание: H802RA поддерживает больше чипов, перечисленных выше (например, UCS2903 имеет ту же схему последовательности с UCS1903, H802RA поддерживает их все).

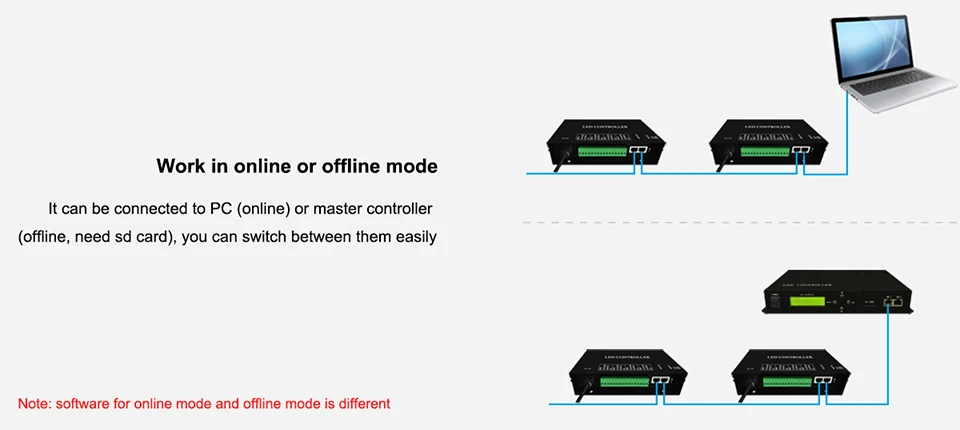

Рабочий режим:

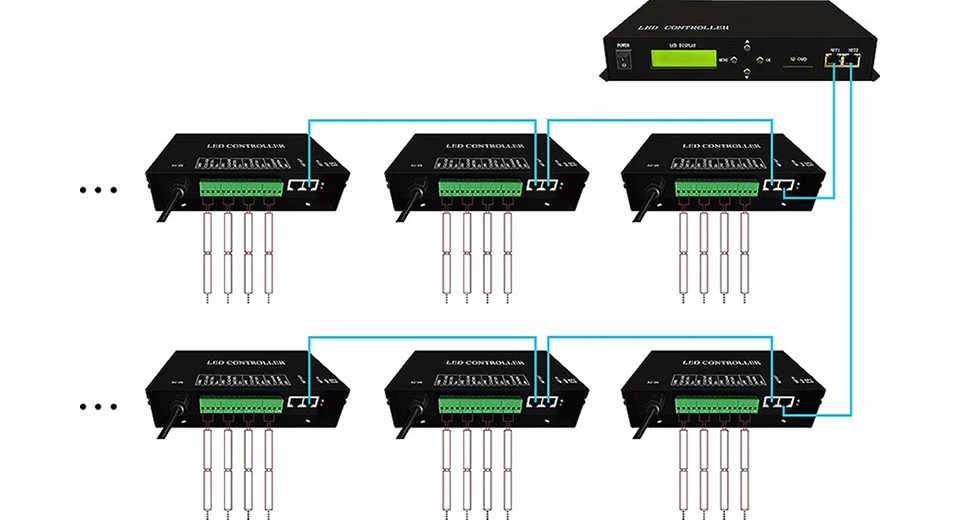

(1). Подключается к главному контроллеру, программное обеспечение светодиодный. Программы хранятся на sd-карте.
Светодиодный ссылка для загрузки://drive.google.com/open?id=0B1gzqyV6hfOgN2pkMV8yMFozYzQ
Светодиодный обучающий видео://drive.google.com/open?id=0B1gzqyV6hfOgUnFjeG9EM3VRZjA

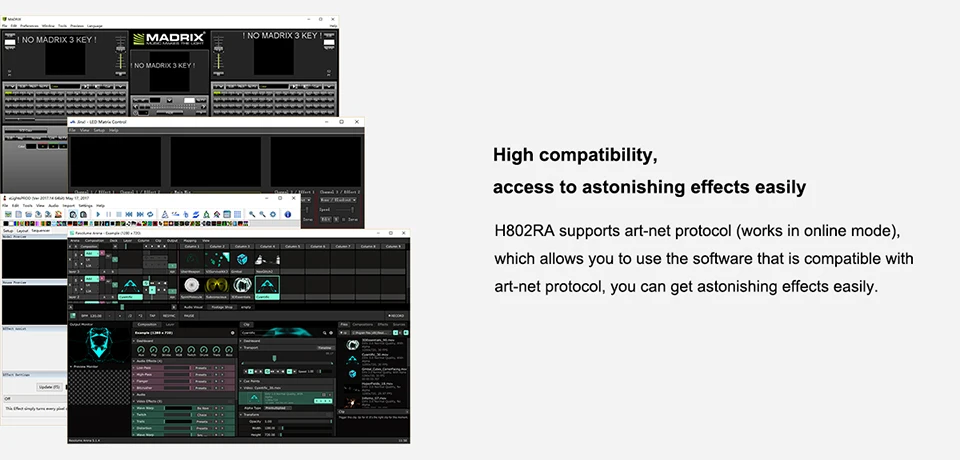

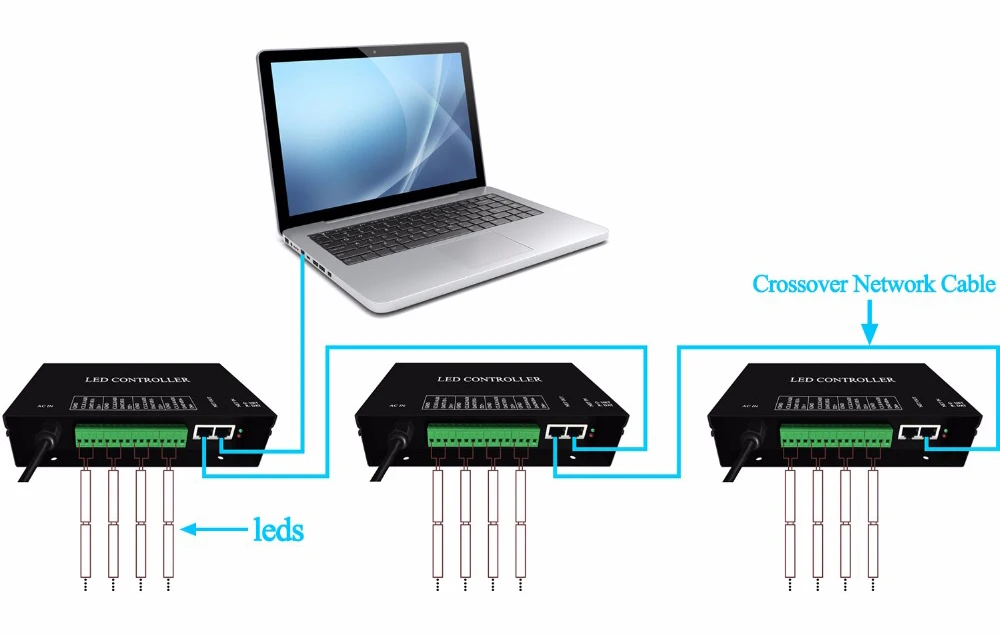

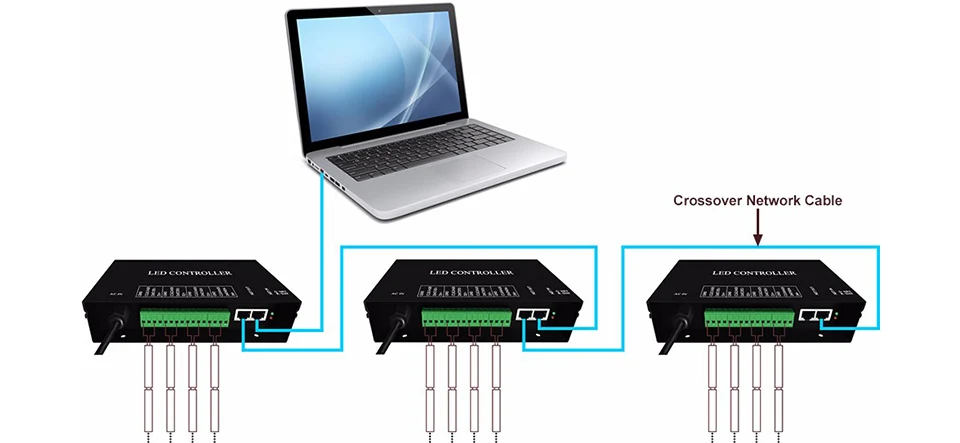

(2). Подключение к компьютеру, программное обеспечение-это светодиодный Studio (наше программное обеспечение) или другое программное обеспечение, которое поддерживает протокол Art-Net.
Светодиодный Ссылка для скачивания в студии://drive.google.com/open?id=1-155tBpTSGeAtOpD7d6StCYcLSYBJgPO
H802RA к ПК руководство://drive.google.com/open?id=0B1gzqyV6hfOgeGI1M2JaYi1URW8
Основная рабочая процедура для MADRIX:
Конфигурации перед MADRIX (если вы используете другое программное обеспечение, эти конфигурации также необходимы)

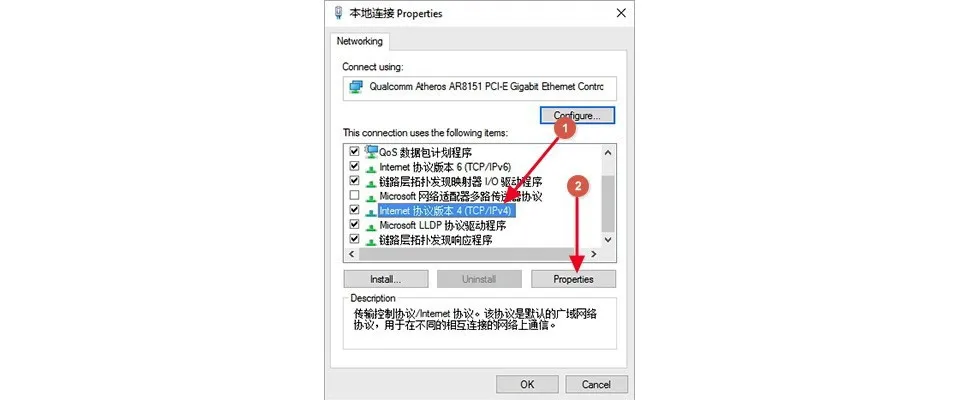

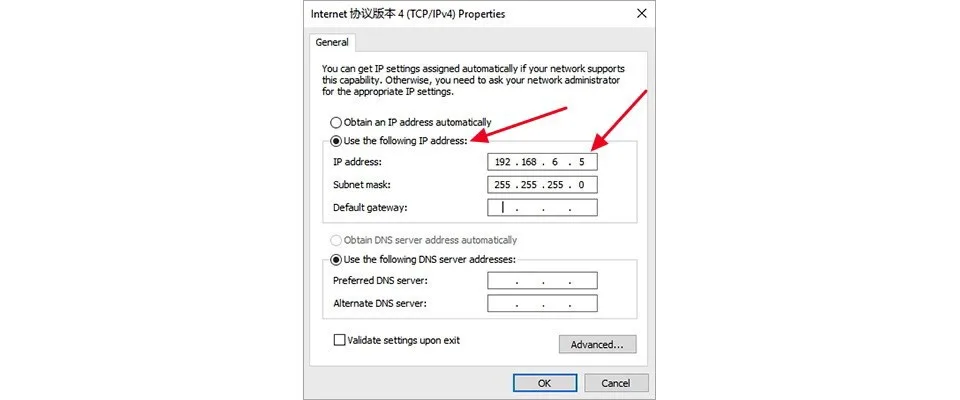

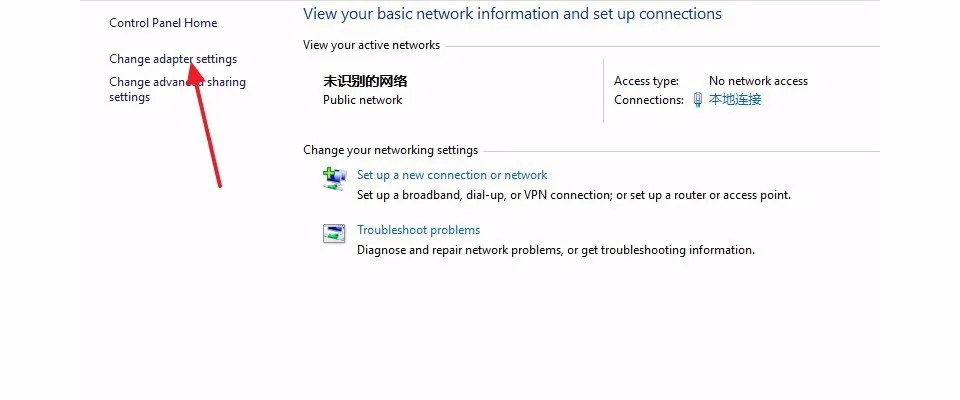

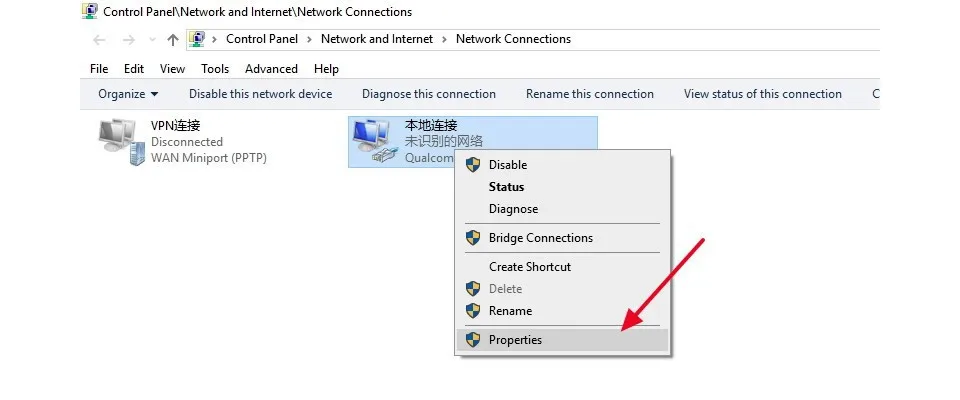

(1). Подключите H802RA к ПК, выделите IP адрес для H802RA.

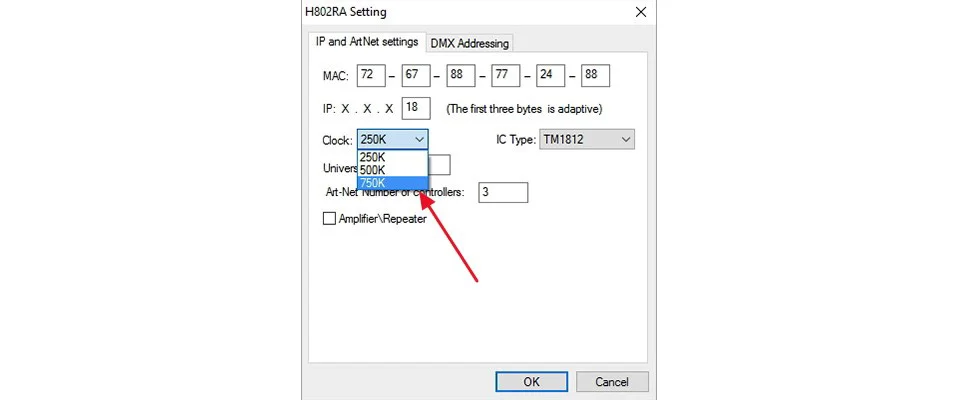

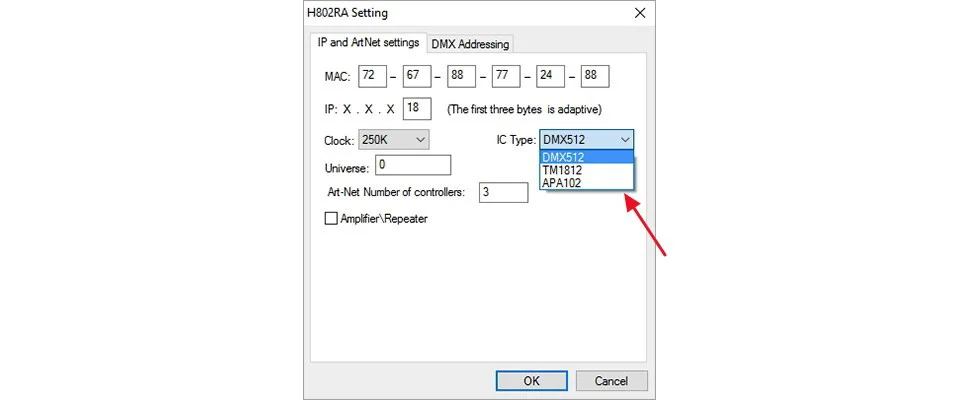

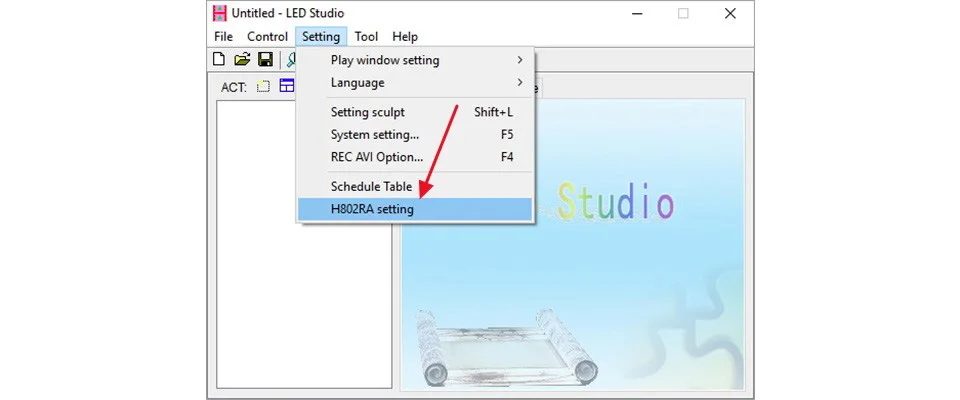

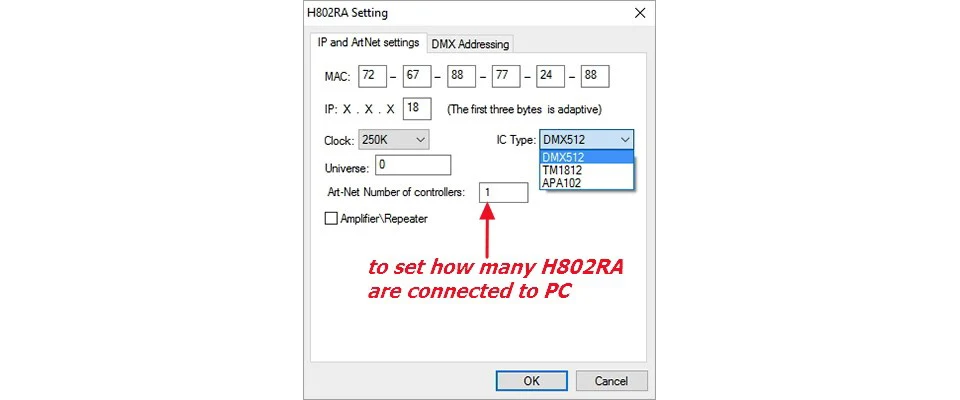

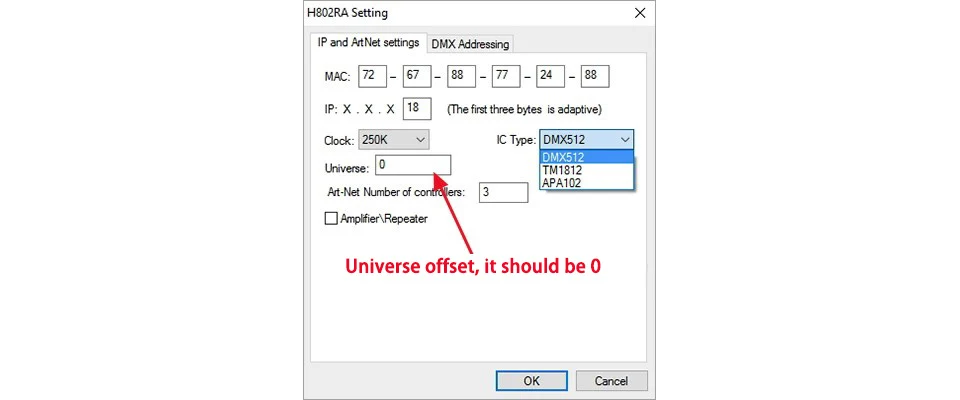

(2). Откройте светодиодный светильник, нажмите кнопку «Настройка»-«Настройка H802RA», появится следующее окно.
Примечание:
(1). "DMX512" включает UCS512, WS2821, TM512.
(2). "TM1812" включает P9883, TM1804, TM1809, UCS1903, UCS1909, UCS1912, WS2811, WS2812, SM16703, SM16709, SM16712, INK1003, LX1003.
Обычно, если вы выбираете «DMX512», часы должны быть 250K, если вы выбираете «TM1812», часы должны быть «750K».

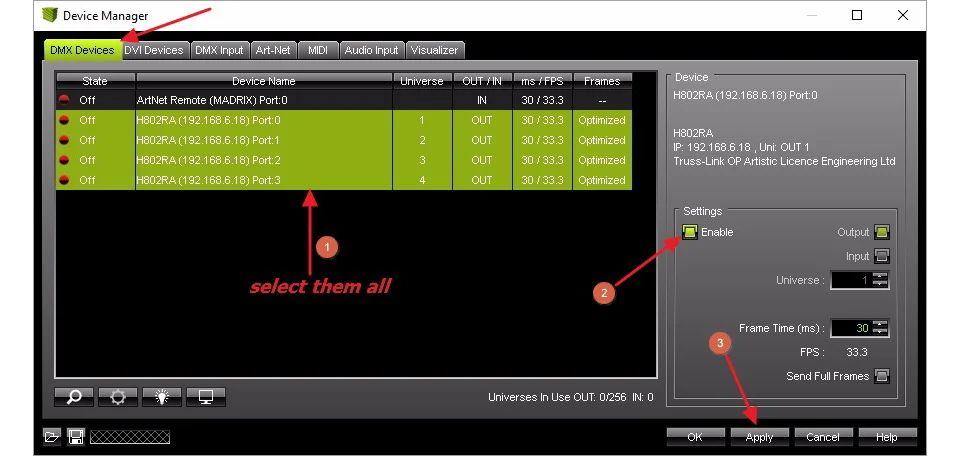

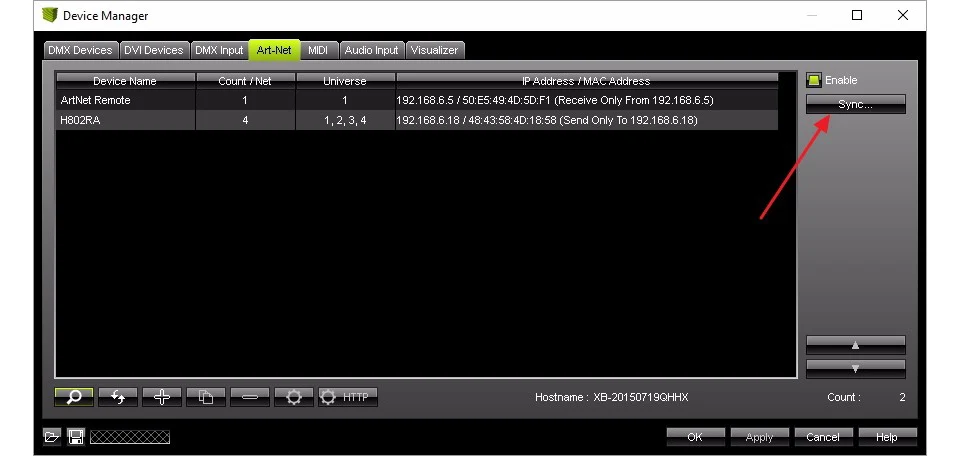

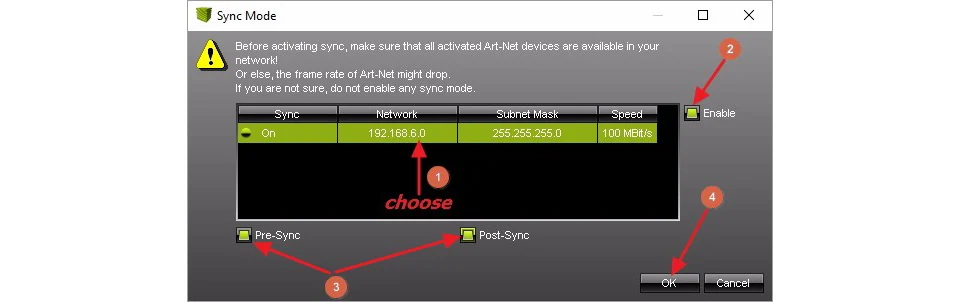

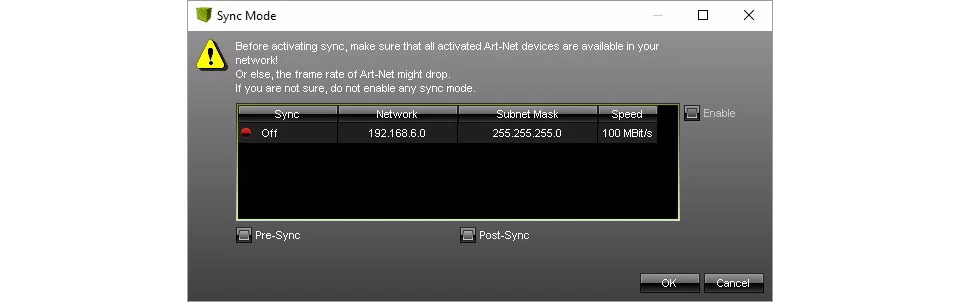

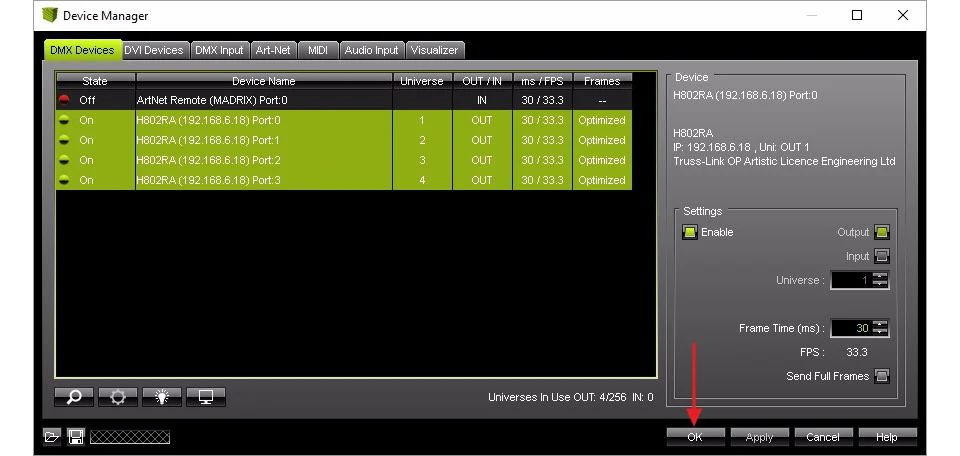

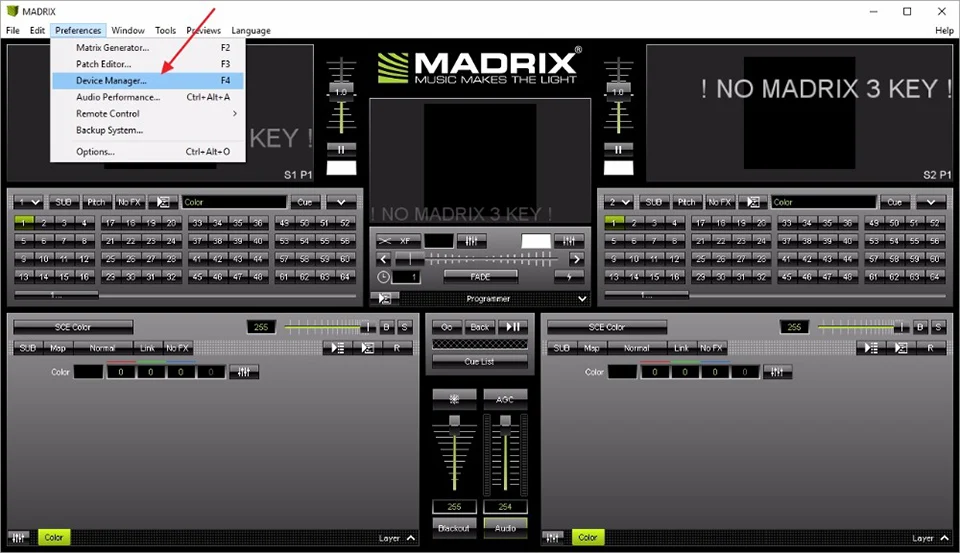

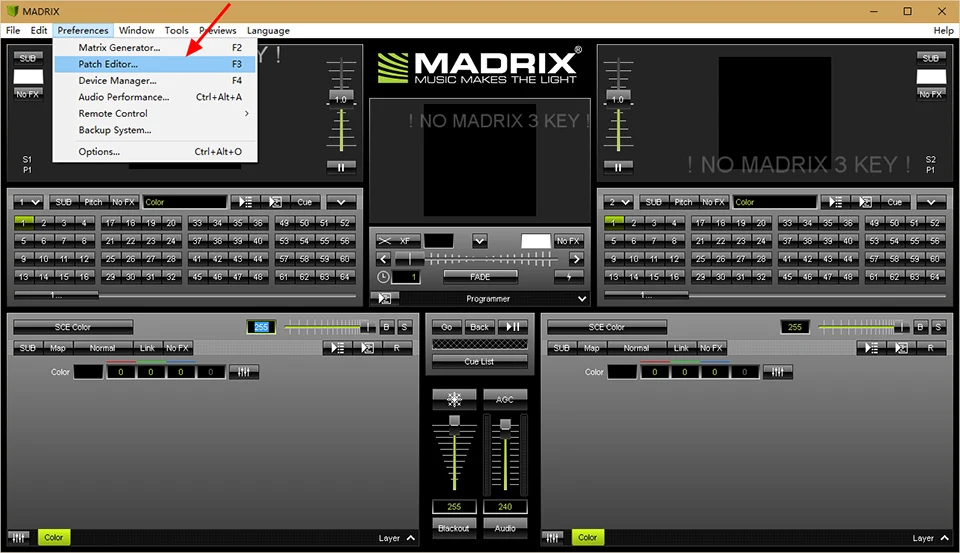

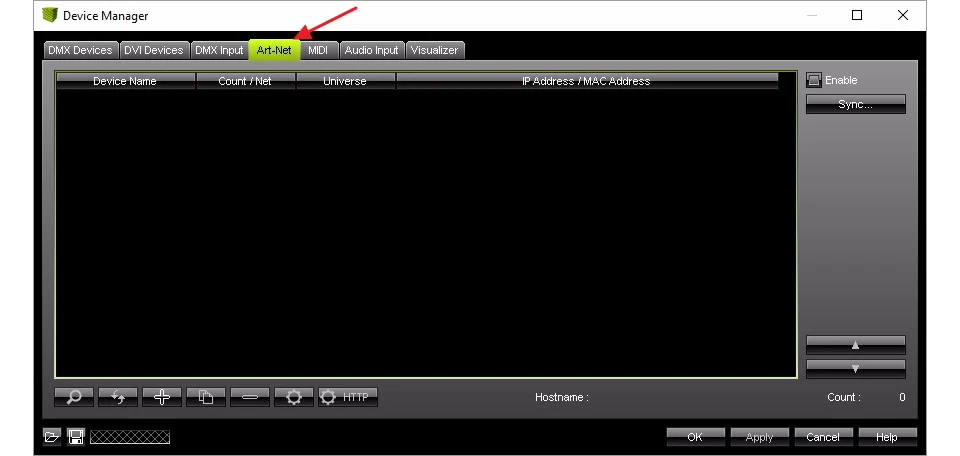

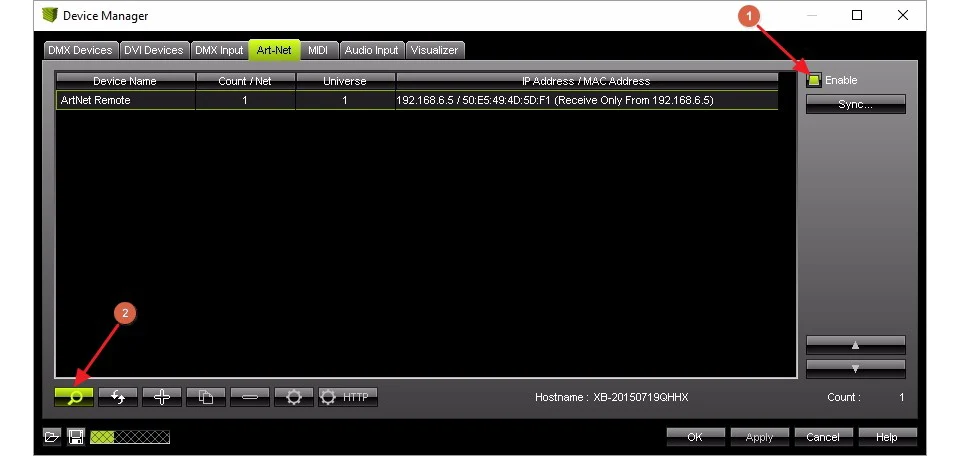

Конфигурации MADRIX

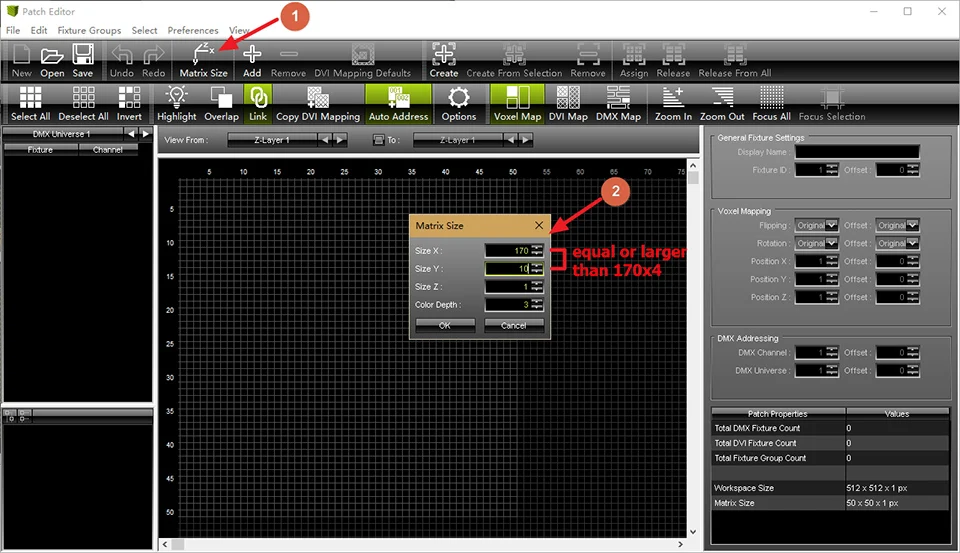

Предположим, что вы подключаете один H802RA к ПК, каждая Вселенная контролирует 170 WS2812 пикселей (1 пиксель включает в себя R,G,B, 512/3 = 170)

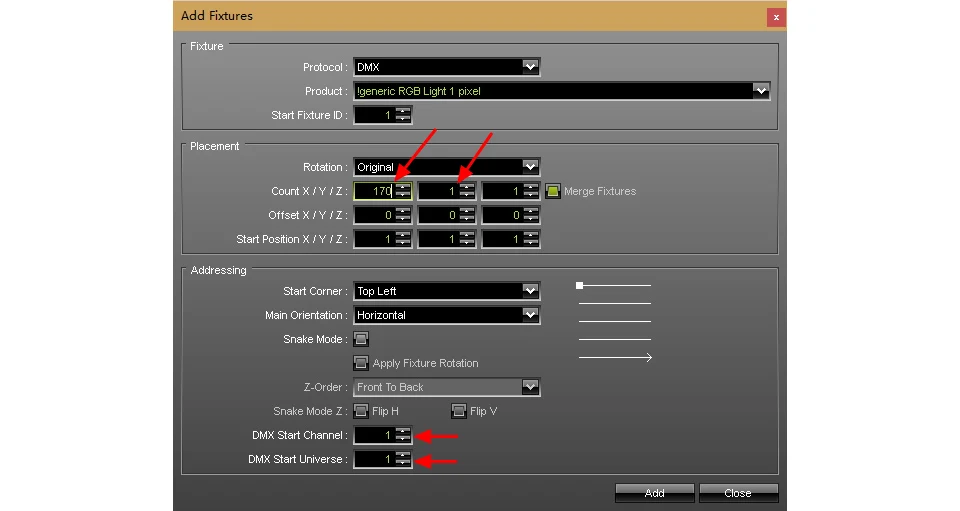

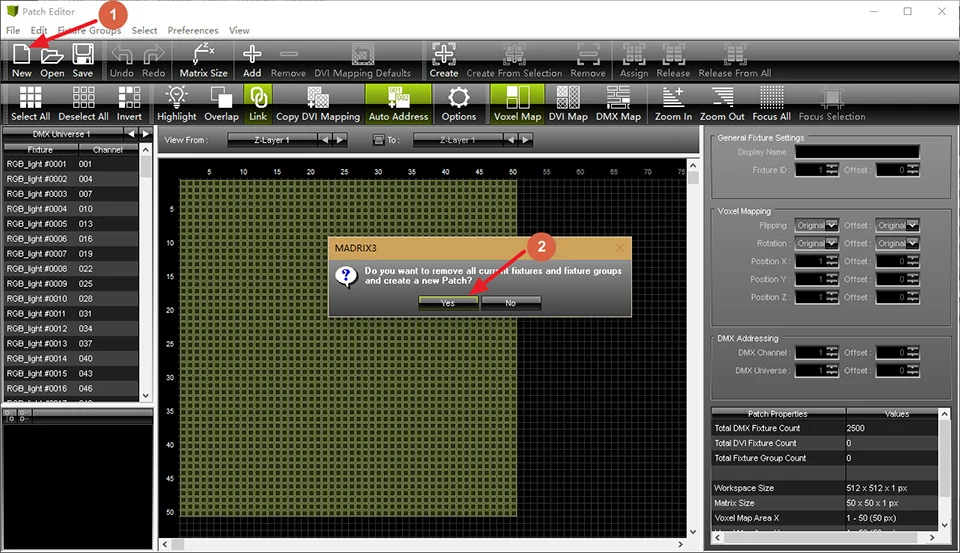

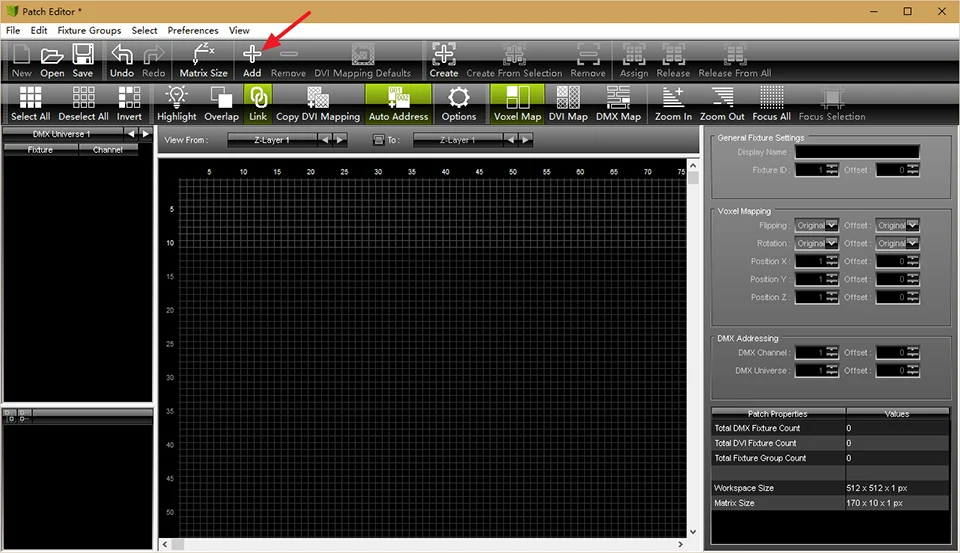

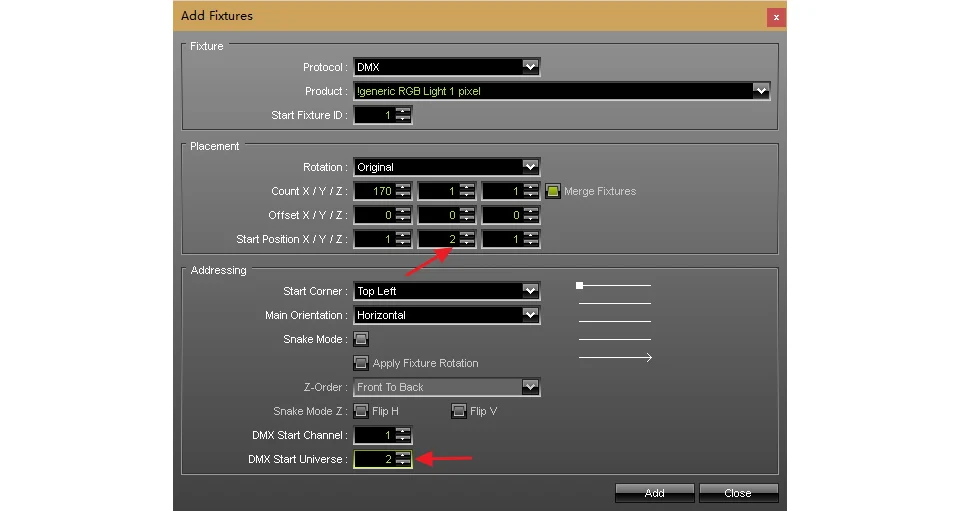

Добавьте приспособления к Вселенной 1
Добавьте приспособления к Вселенной 2
