ЭМС EMI улучшение радиации проводимость и излучения магнитное поле возле поля

Характеристики

Описание

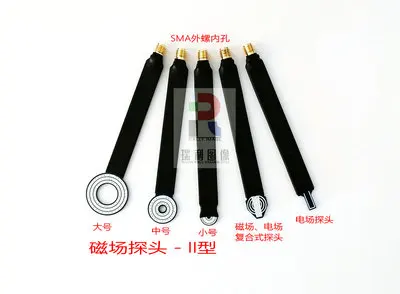

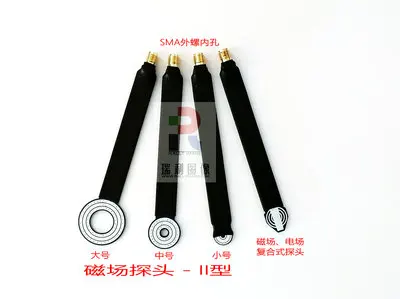

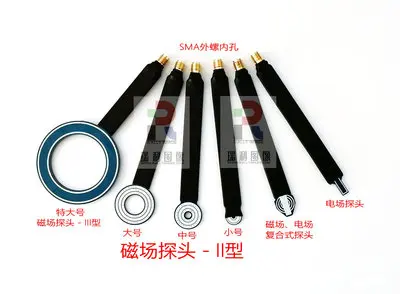

ЭМС EMI близкое поле зонд излучения выпрямление, магнитное и электрическое поле Композитное ближнего полевая антенна

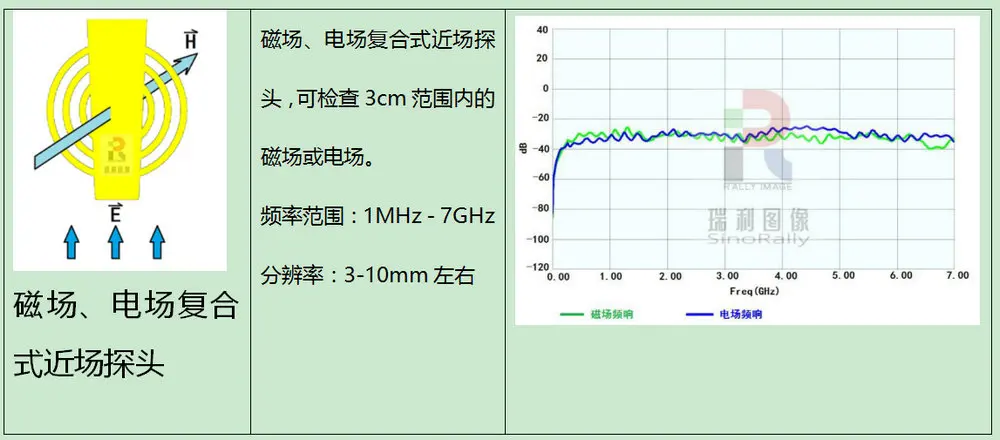

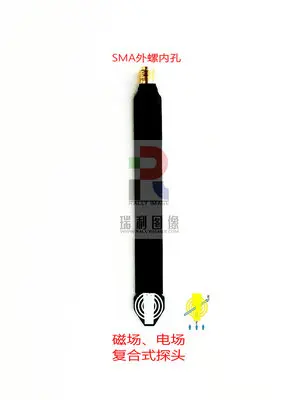

1 обзор В области электромагнитной совместимости область ближнего поля делится на магнитное поле и электрическое поле в зависимости от различных источников радиационного поля. Соответствующий инструмент обнаружения зонда ближнего поля также разделен на два типа зондов ближнего поля магнитного поля и электрического поля. Магнитные зонды ближнего поля чувствительны к магнитному полю и в основном используются для обнаружения источника магнитного поля в районе ближнего поля. Тип электрического поля рядом с полевым зондом чувствителен к электрическому полю и в основном используется для обнаружения источника электрического поля в районе ближнего поля. Однако в практическом применении во многих случаях трудно точно определить, является ли источник излучения магнитным полем или электрическим полем, И иногда специфическое расположение источника излучения даже не известно, что затрудняет поиск местоположения источника излучения. Самостоятельно разработанное магнитное поле sinoror и композитный датчик ближнего поля для электрического поля эффективно интегрируют зонд магнитного поля и датчик электрического поля для формирования композитного зонда ближнего поля, который может быстро обнаружить силу сигнала источника излучения без различия типа источника излучения. 2. Кривая частотного отклика

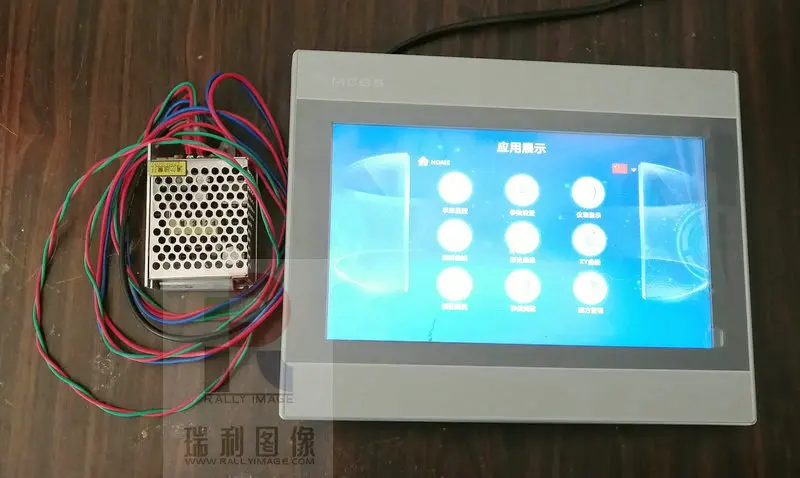

3. Примеры практического применения Тестируемое устройство состоит из панели управления и адаптера питания 24V1A. Длина шнура питания 24 В составляет около 1,2 метра, а Длина шнура питания AC220 составляет около 1 метра.

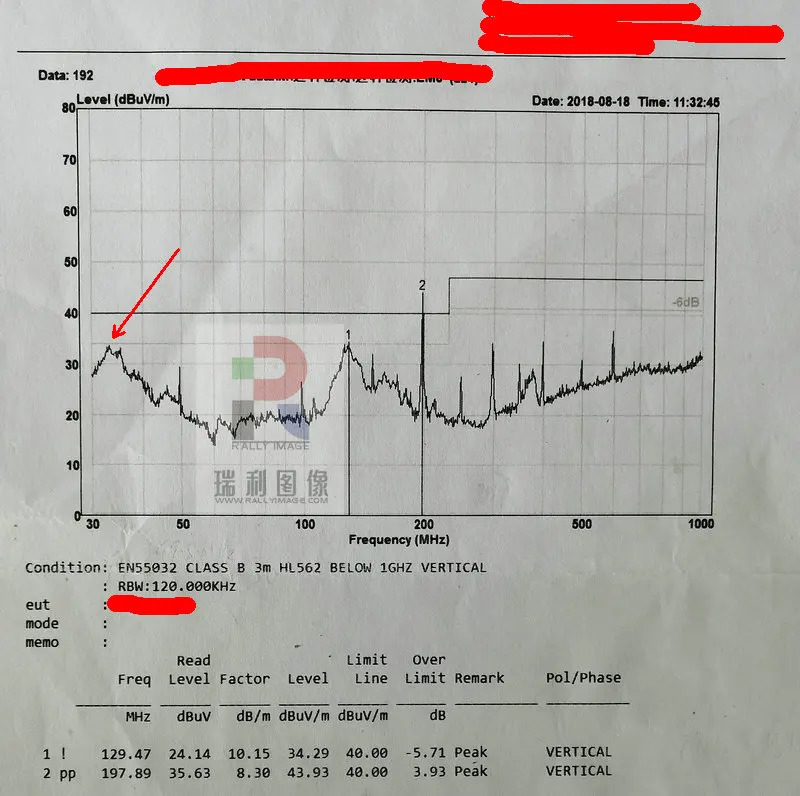

Вечерние данные об инспекции.

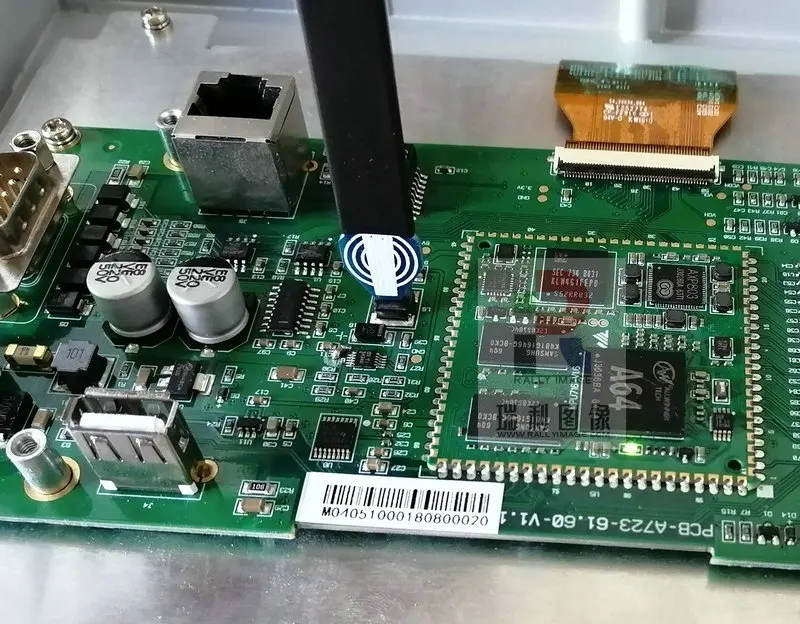

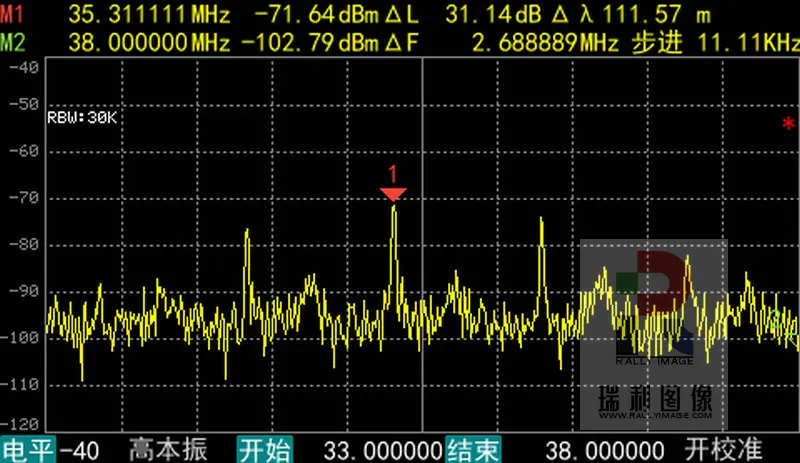

Используйте магнитное поле и композитный датчик ближнего поля электрического поля для обнаружения источника помехи на частоте около 35 МГц. Не используется радиочастотный преусилитель. 1,5 м SMA кабель непосредственно подключен к зонду и спектральному анализатору.

Источник притеснений близок к DC-DC.
