Характеристики

DTU oxen»

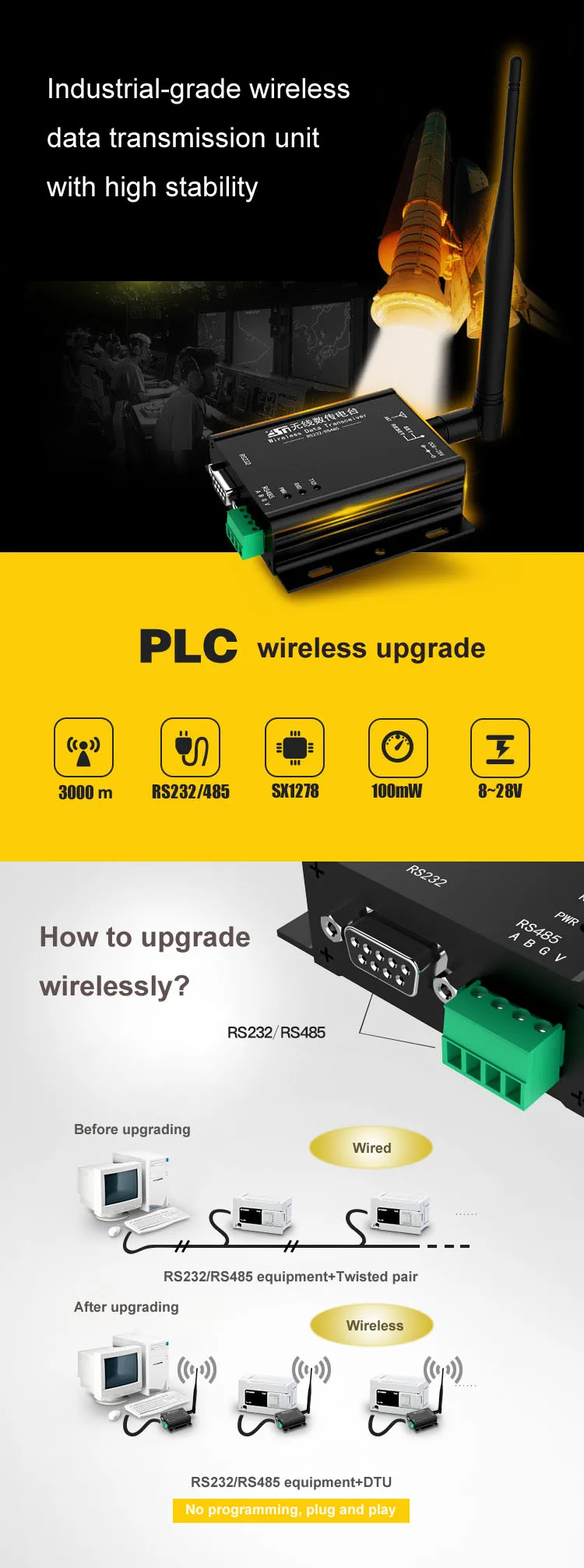

AS62-DTU20-это 433 МГц, 100 мВт промышленный беспроводной блок передачи данных с высокой стабильностью. DTU использует основной чип SX1278, передачу спектра LORA, выход RS232/485 уровня. DTU использует эффективный циклический алгоритм коррекции ошибок, который обладает высокой эффективностью кодирования и хорошей способностью коррекции ошибок. В чехол внезапного помех, DTU может исправить прерывания пакеты данных, а максимальная продолжительная коррекции ошибок является 64bit, что значительно улучшает DTU способность анти-помех и дальности передачи И в отсутствие алгоритма коррекции ошибок, этот пакет ошибок может быть отброшен только. Использование технологии LORA spread spectrum делает модуль более дальним расстоянием связи. AS62-DTU20 имеет два вида режимов работы и может быть переключен при необходимости. Прозрачный режим передачи используется для передачи данных. Режим конфигурации используется для изменения параметров связи DTU. AS62-DTU20 Рабочая частота 410 МГц ~ 441 МГц, в общей сложности 32 канала, интервал каждого канала 1 м.

PLC lora FEC package

Особенности продукции:		Типичное применение:
☆	Рабочая частота: 433 МГц	☆	Гостиничные Электронные дверные замки, система контроля доступа с биологическим распознаванием
☆	Несколько скорости передачи данных, несколько RF ставок	☆	Управление автоматизацией медицинских и электронных инструментов
☆	Два вида режимов работы	☆	Интеллектуальное учебное оборудование, мониторинг ребенка, система вызова медицинского отделения
☆	Двойной 256 круговой FIFO	☆	Бытовая техника и интеллектуальное управление освещением
☆	Кодирование коррекции ошибок, максимальная коррекция ошибок 64 бит	☆	Интеллектуальная карта противоугонной сигнализации, дистанционное Обнаружение железного локомотива
☆	Встроенный сторожевой патруль, никогда не разбивается	☆	Вода, электричество, газ, Отопление автоматический счетчик считывания системы или реактивной мощности компенсации и сетки мониторинга
☆	Частота 410-441 м, обеспечивает 32 канала	☆	Светодиодный экран беспроводной передачи текста, фотографий и беспроводного управления
☆	Чувствительность приема до-130 ДБм, расстояние передачи 3000 метров	☆	Беспроводные крановые весы, Мониторинг транспортных средств, тестирование оборудования для старения
☆	Автоматическая передача субподряда для обеспечения целостности пакета	☆	Промышленное оборудование беспроводная передача данных и мониторинг промышленной среды
☆	Функция считывания напряжения модуля поддержки	☆	Видео контроль PTZ контроль, контроль доступа посещаемость кард-ридер
		☆	Сбор информации о погоде/масле/водном оборудовании и контроле обнаружения уличных фонарей
		☆	Система контроля посещаемости шахт, газовое предупреждение

Электрические параметры

Нет.	Имя параметра	Значения параметров деталь
1	DTU Размер	958425 мм (не включая часть антенны)
2	Источник приборов	Все импортные компоненты, Место происхождения: Япония, США, Германия
3	Производство ремесло	Без свинца, Электростатическая упаковка
4	Интерфейс режим	Стандартный интерфейс RS232/485
5	Рабочая частота	410 - 441 МГц, 1000 кГц шаг за шагом, заводской по умолчанию 433,0 МГц
6	Мощность питания	8V-28VDC
7	Измерить расстояние	Около 3000 м (условий испытаний: солнечная, открытый, максимальная мощность, усиления антенны 5dBi, высота больше, чем 2 м, 2,4 K расход воздуха)
8	Мощность передачи	Максимальная мощность 20 дБм (около 100 мВт)
9	Расход воздуха	6 уровней регулируется (0,3, 1,2, 2,4, 4,8, 9,6, 19,2 кбит/с)
10	Передавать ток	160 мА (мощность передачи 100 мВт, напряжение 5 В)
11	Получение ток	68ма (режим 0, режим 1)
12	Связь Интерфейс	RS232/485 интерфейс, 8N1, 8E1, 8O1, от 1200 до 115200 в общей сложности 8 бод скорости
13	Длина передачи	Внутренний круговой кэш fifo 256 байт, внутренняя Автоматическая отправка субконтракта. Некоторые комбинации скорости полета и скорости передачи данных могут отправлять пакеты бесконечной длины.
14	Получения длины	Внутреннее кольцо fifo cache 256 байт, внутренняя Автоматическая отправка субконтракта. Некоторые комбинации скорости полета и скорости передачи данных могут отправлять пакеты бесконечной длины.
15	DTU адрес	65536 настраиваемых адресов (легко в сети, поддержка вещания и фиксированной передачи)
16	RSSI поддержка	Встроенная интеллектуальная обработка (пользователи не должны беспокоиться, ее можно читать по команде, если есть особые потребности)
19	Чувствительность приема	-130dbm @ 2,4 кбит/с (чувствительность приема не имеет ничего общего с серийным портом скорости передачи данных или времени задержки)
20	Тип антенны	Присоска антенна, клеевая присоска антенна
21	Управление температуры	-40 ~ + 85 ℃
22	Управление влажности	10%-90% относительной влажности, без конденсации
23	Температура хранения	-40 ~ + 125 ℃
