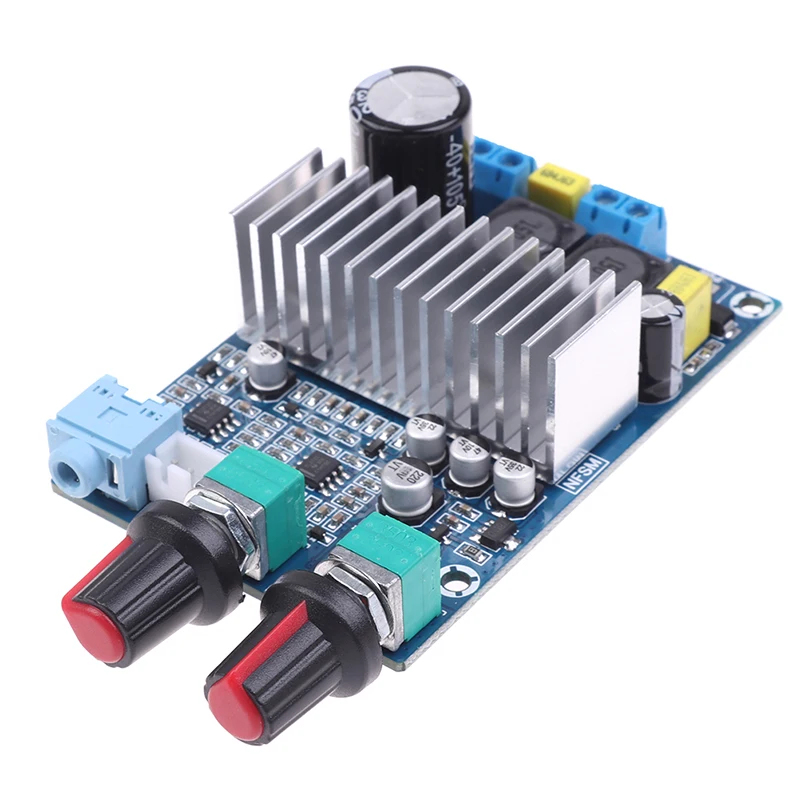

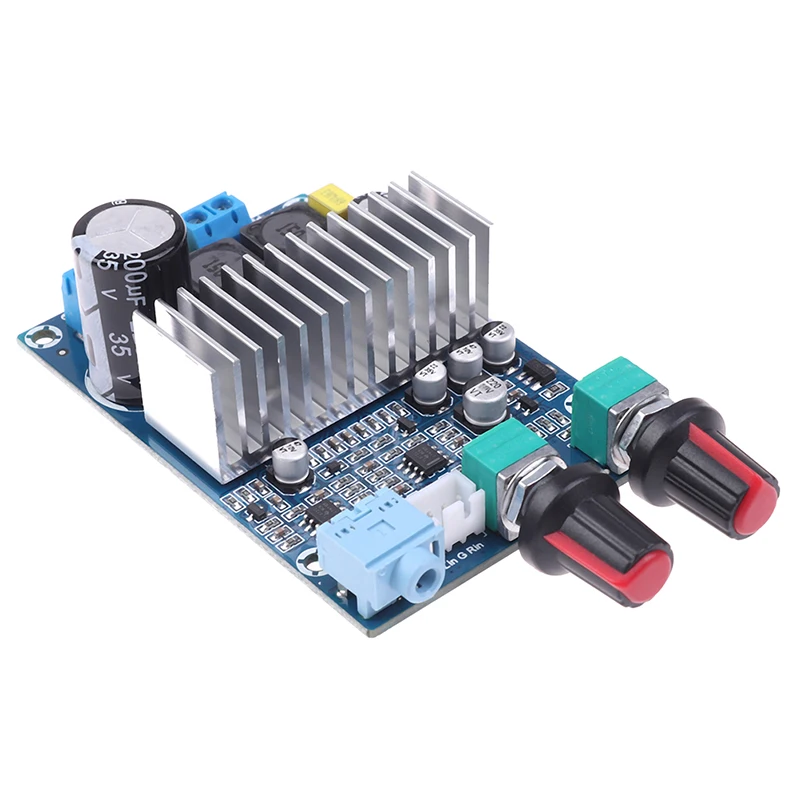

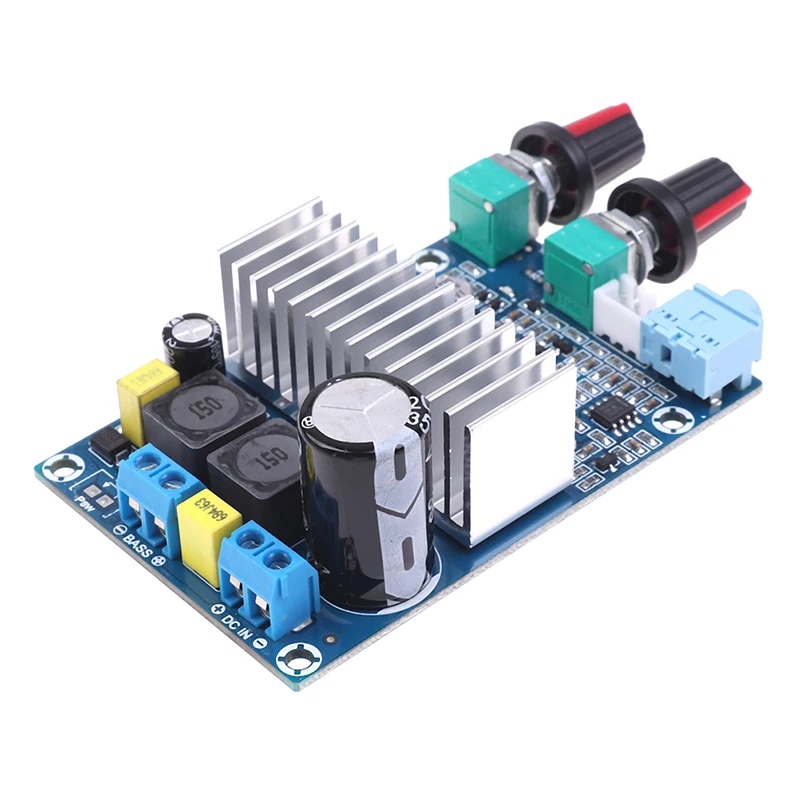

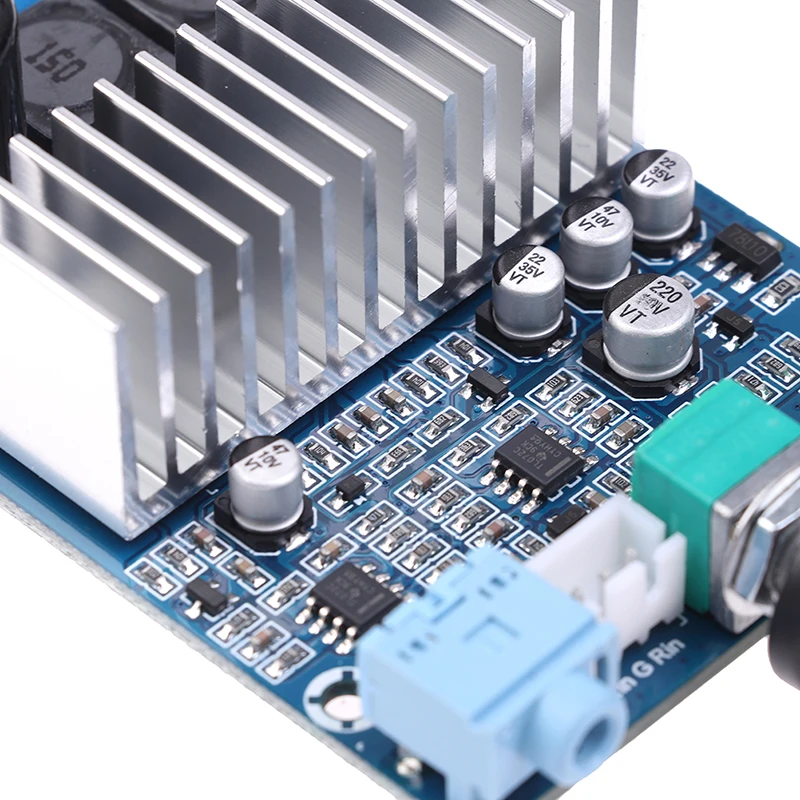

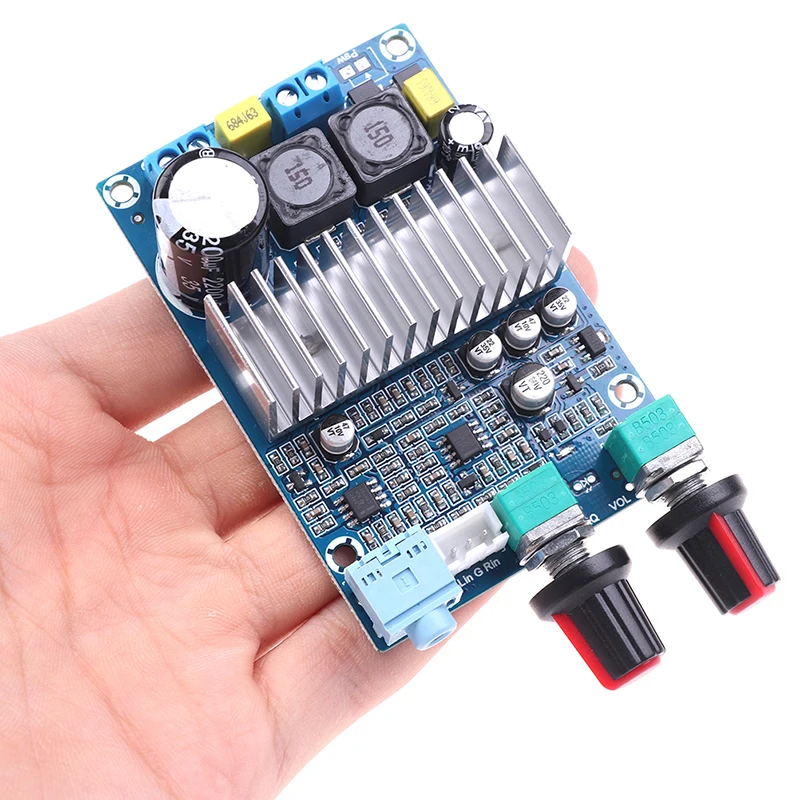

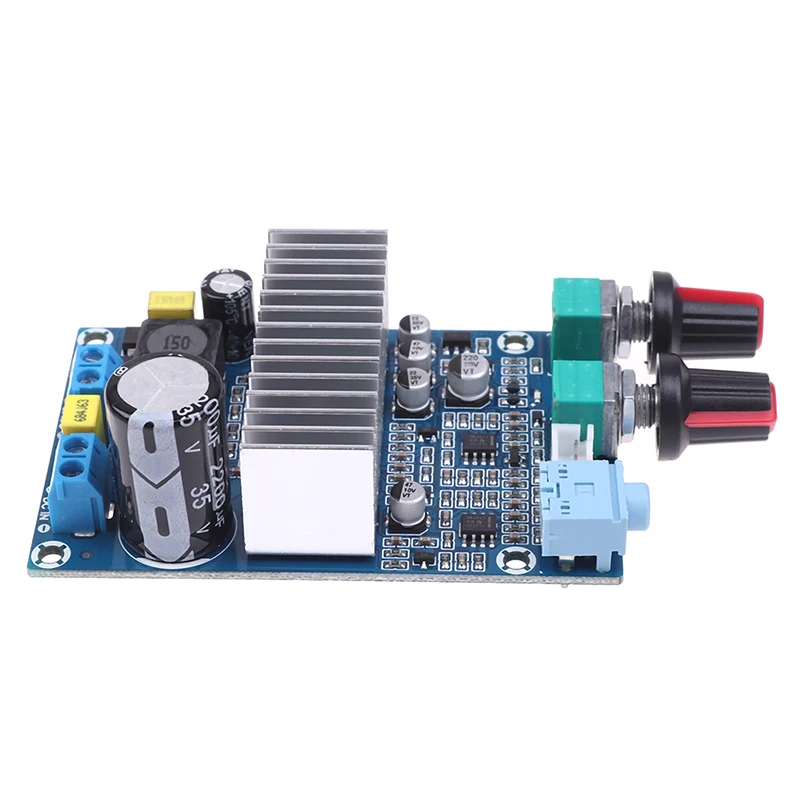

TPA3116 сабвуфер усилитель доска TPA3116D2 100 Вт бас Выход DC12-24V | Электроника

Характеристики

Описание товара:
1. Это Плата усилителя мощности басов с преусилителем, кроссовером басов и регулятором громкости басов. Это для профессионалов, у которых уже есть усилители 2,0, а Комбинация DIY используется для усилителей 2,1.
2. Он основан на чипе высокоэффективного цифрового усилителя мощности TI TPA3116D2.
3. Используйте источник питания постоянного тока 12-24 В, широкое рабочее напряжение, энергосберегающий дизайн, эффективность до 90%. Поддерживает выход до 100 Вт (басов) басов.
4. Вы можете использовать адаптер питания с хорошей производительностью, блок питания с переключением ноутбука, или выпрямленный и фильтрованный блок питания трансформатора, вы также можете использовать перезаряжаемый источник питания или источник питания автомобиля и т. д.
5. Конструкция защиты от ударов, не выскакивает, пожалуйста, обратите внимание на высокие требования.
6. Доска является готовой доской, которая была спаяна и протестирована. Подключите динамик в соответствии с изображением, и введите его с аудио входом и мощностью.

Технические параметры:

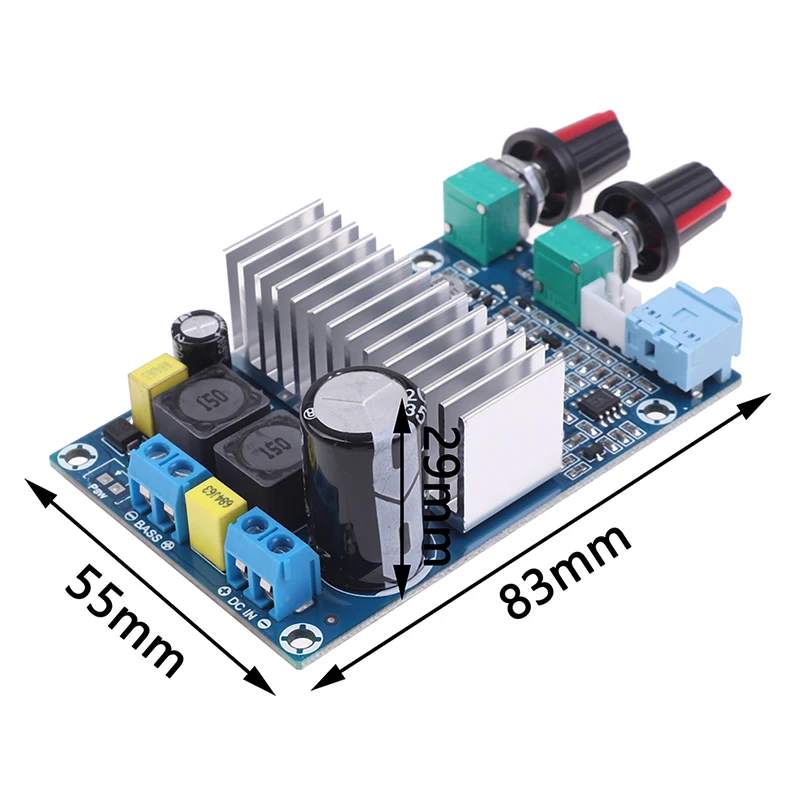

Размер платы: 55X83X29 мм (за исключением выступа потенциометра 15 мм)
Диапазон рабочего напряжения: DC9-25V (ток 2-3 А или более, если мощность больше, рекомендуется 19-24V4A или более)
Частотный диапазон отклика: Вход: 20 Гц-20 кГц
Выход: 20 Гц-180 Гц
Чувствительность аудиовхода: 500 мВ
Сопротивление сабвуфера: 2-8 Ом

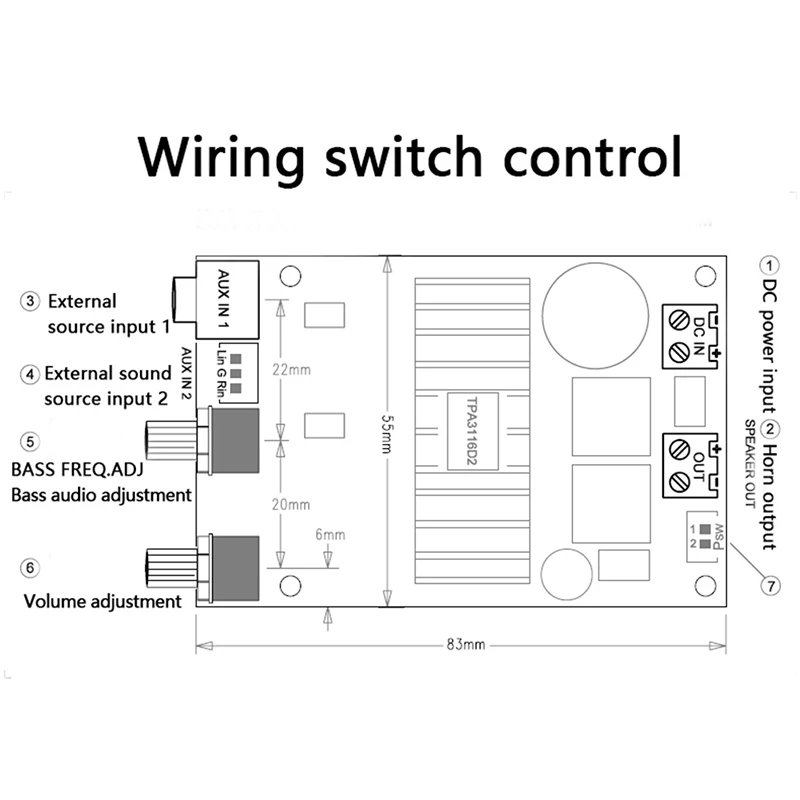

Метод подключения (ВАЖНО):
Инструкции по проверке веб-страницы перед использованием> 2. Подключите кабель динамика> 3. Подключите аудиокабель> 4. Подтвердите правильность проводки и, наконец, подключите питание! Для изменения проводки или перемещения платы необходимо удалить питание перед началом работы. Неправильное использование, короткое замыкание между стыками припоя или короткое замыкание между частями может привести к повреждению чипа.
Напряжение питания/ток и выбор динамиков:
1. Источник питания 12 В/2-3 А или выше, НЧ-динамик с 5-8 или более 3-4 Ом/25-45 Вт;
2. Источник питания 19 в/3-4A или выше, НЧ-динамик с 5-10 или более 3-4 Ом/40-80 Вт;
3. Источник питания 22-24 В/4A или выше, НЧ-динамик с 6-10 или более 3-4 Ом/80-120 Вт.
Посылка включает в себя:

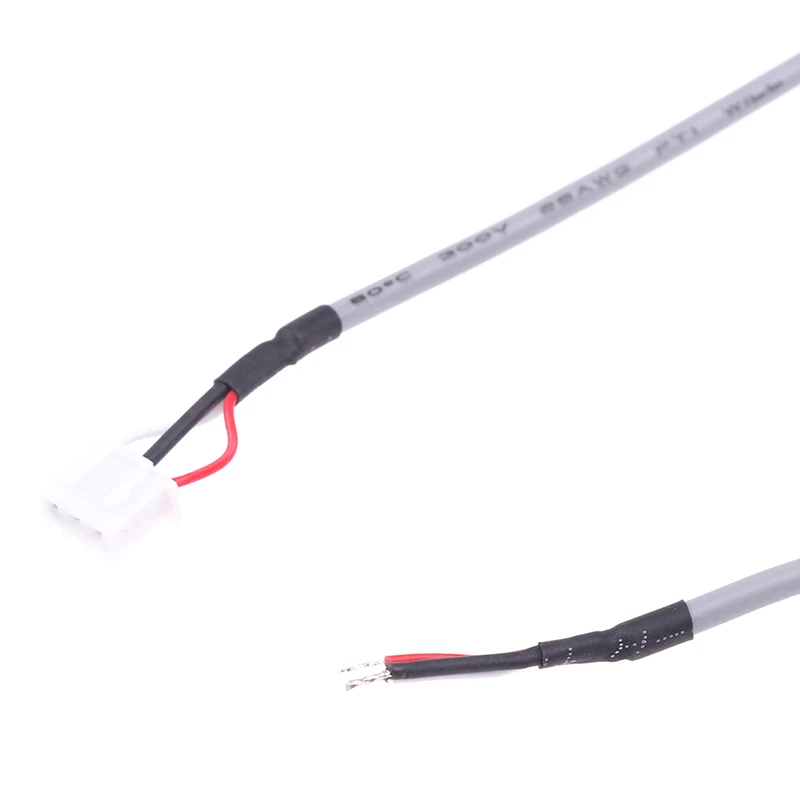

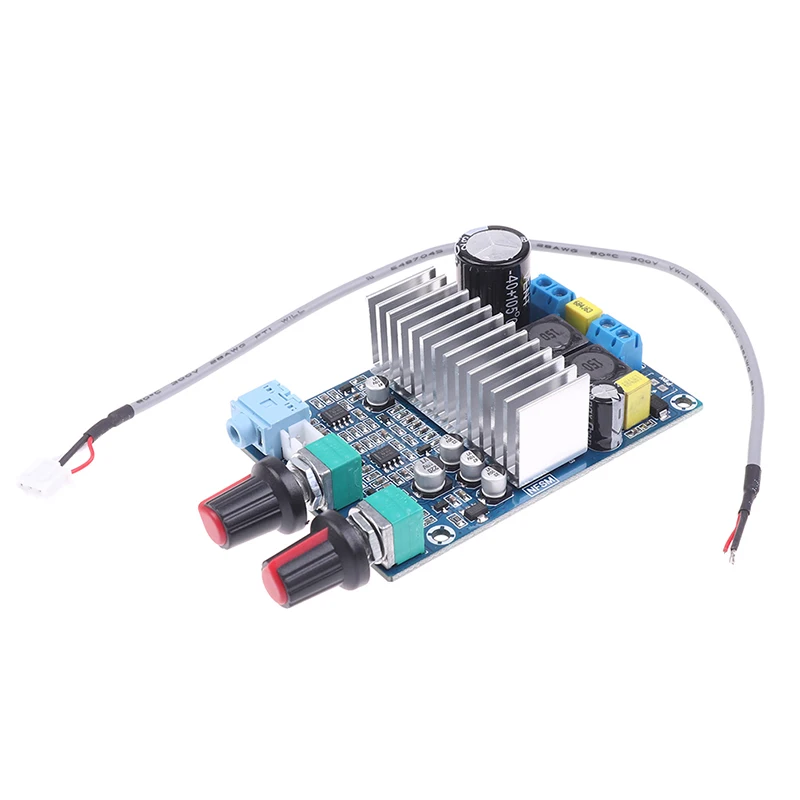

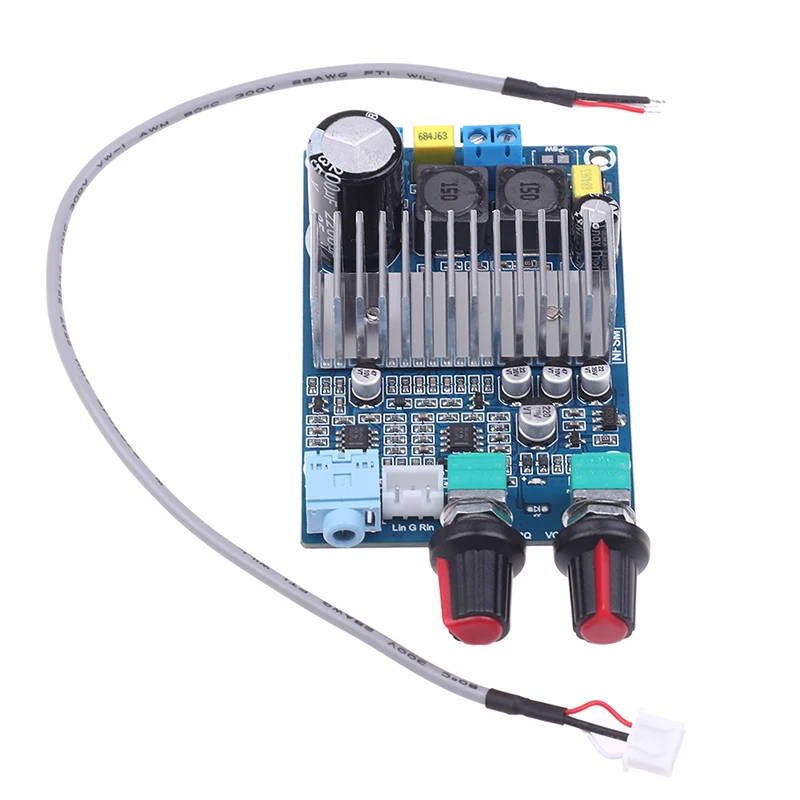

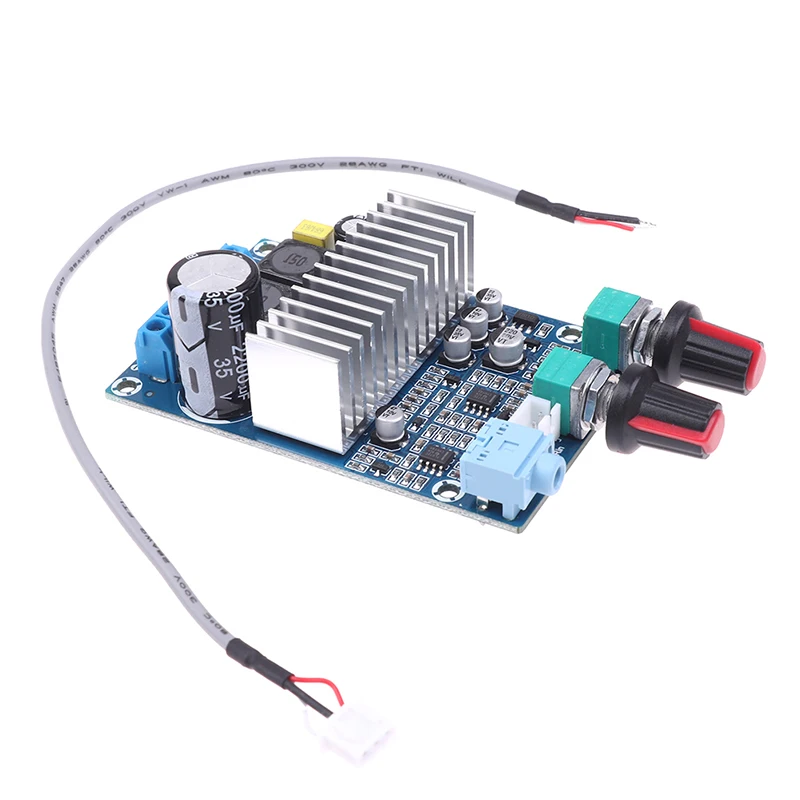

Плата сабвуфера TPA3116 1 шт. + кабель 3P 1 шт.
