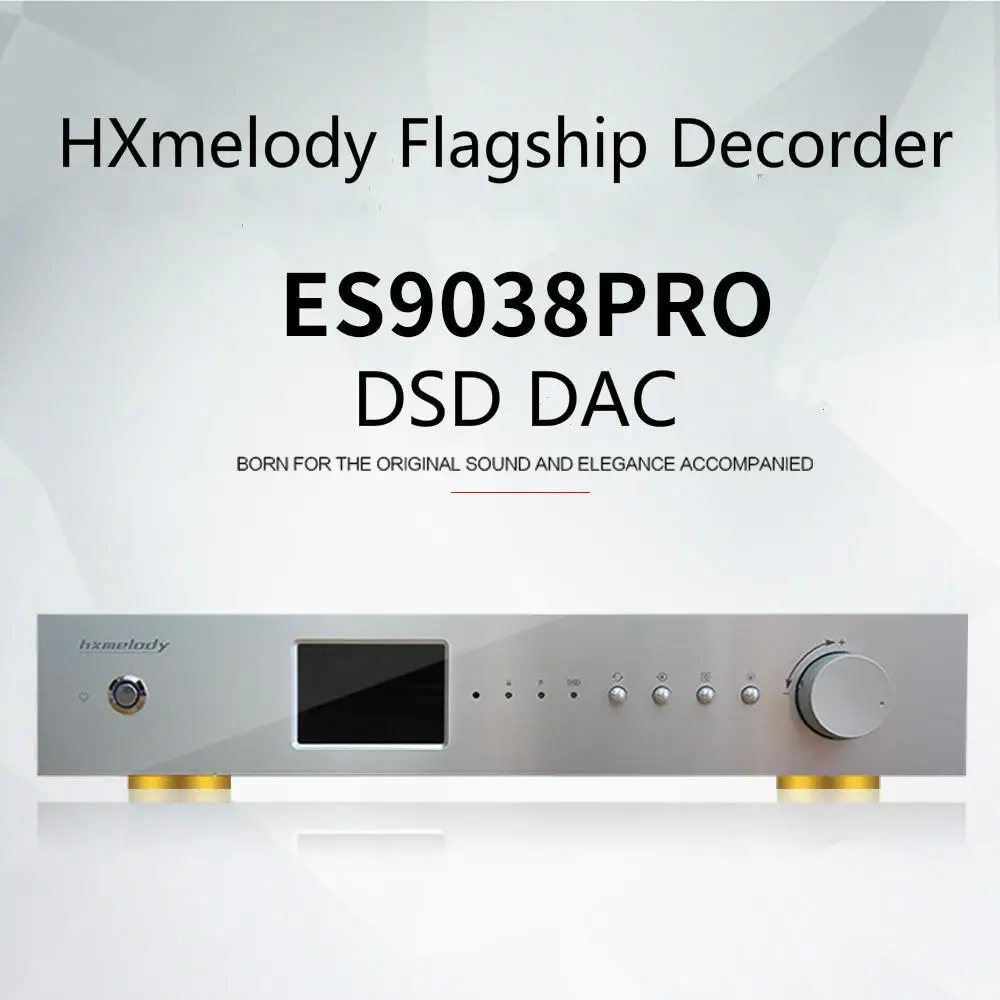

HXmelody ES9038Pro Intel FPGA DSD полностью сбалансированный декодер аппаратные решения DSD1024

Характеристики

Введение в разработку:

• Новый список, флагманский независимый основной декодер red ES9038PRO, намерение создать Высококачественный декодер, консервативное изменение дизайна в прошлом, для энтузиастов, строгие требования к качеству, высококлассные пользователи для создания, поддерживаемые Intel FPGA, отличная обработка, профессиональный дизайн, разрешение выдающихся, отличная плотность звука, Настоящее звуковое поле, более богатое воспроизведение деталей.




Описание конфигурации:

• Серебро: Серебряный монолитный цельный ES9038PRO




• Черный: черный монолитный цельный ES9038PRO




• Серебро: Серебряный двухлистовой станок ES9038PRO




• Черный: черная двухкомпонентная машина ES9038PRO

Особенности:

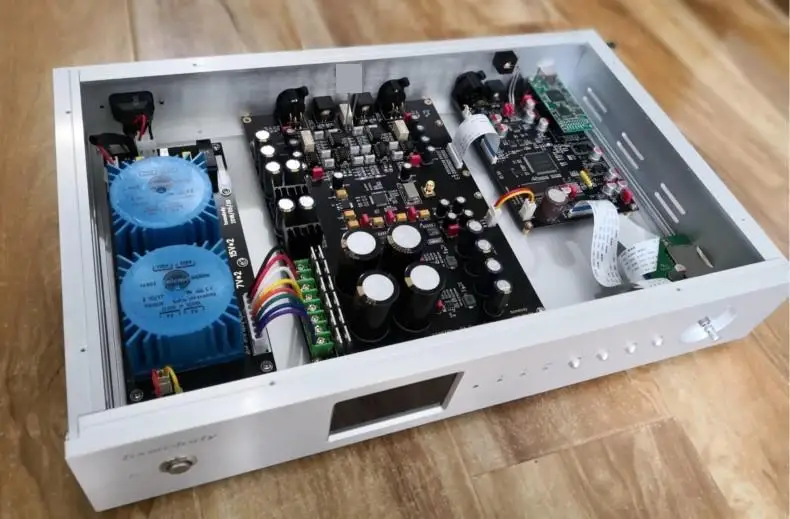

Основное управление, управление и декодирование ПЛИС-это основная плата, цифровая и аналоговая конструкция разделения, устраняющая взаимные помехи

Логика управления FPGA использует синхронную идею дизайна. То есть, выборка внешних сигналов и восстановление времени I2S и DSD местными часами. В отличие от традиционного CPLD, который делает только простейшее управление gating, только крупномасштабный FPGA имеет достаточно ресурсов для синхронизации всего сигнала. Если описание неверно, вред асинхронной Комбинационной логической gating заключается в увеличении дрожания сигнала, смещении времени сигнала, приводящем к «метаболизме», «Соревнование» и «Приключение» (технический термин в логическом описании), что в конечном итоге приводит к ошибке ключевых звуковых данных, Что неприемлемо для аудиофилов, у которых строгие требования к качеству звука.

Жёсткое решение DSD, полный интерфейс поддерживает DSD

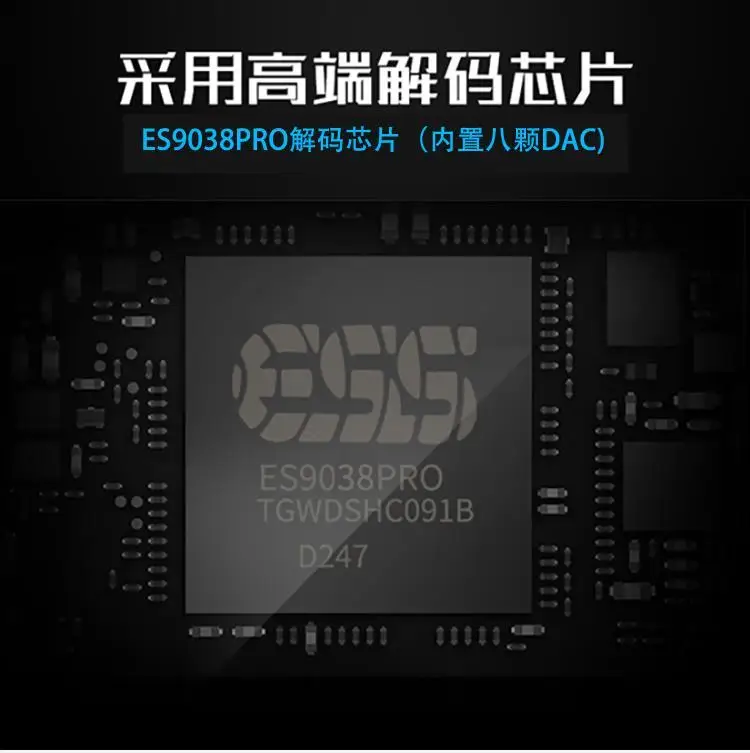

Только es9038pro используется для преобразования DA (используются только внутренние цифровые и аналоговые функции преобразования, а Функция разделения от SPDIF до I2S и протокол DOP внутри es9038pro не используется, которые комплектуются красным ядром платы управления ПЛИС, так что цифровые и аналоговые независимы друг от друга

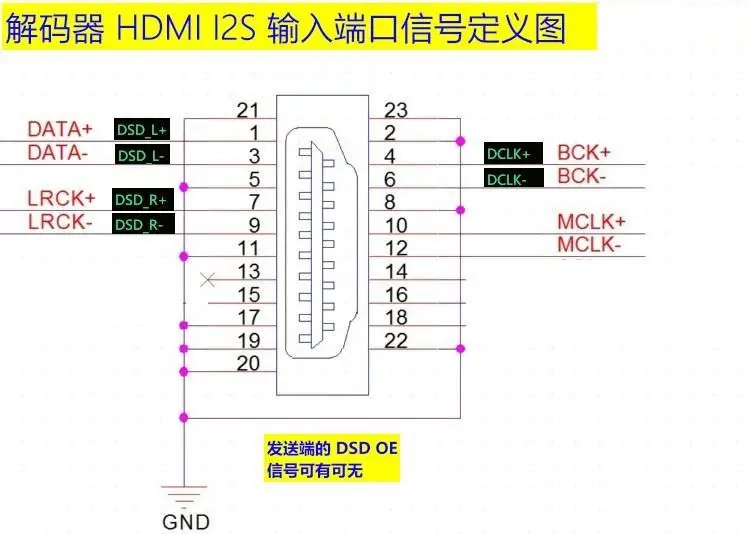

Вход HDMI поддерживает dsd1024 и pcm768k (при вводе исходного кода I2S или DSD мы можем отображать конкретную частоту дискретизации и спецификацию песен PCM, которые в настоящее время являются уникальными для красного ядра)

USB-вход поддерживает dsd512, pcm384k, автоматический анализ и отображение спецификаций входной песни

Встроенный совместимый итальянский USB-интерфейс (можно подключить телефон Android для вывода высококачественной музыки через этот декодер, который нуждается в поддержке мобильный телефон)

Аналоговый односторонний, первичный выход полного баланса (истинный баланс)

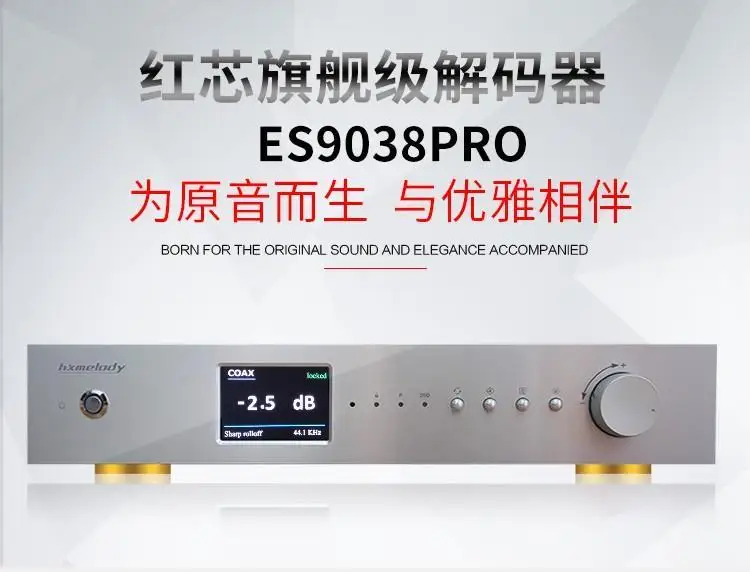

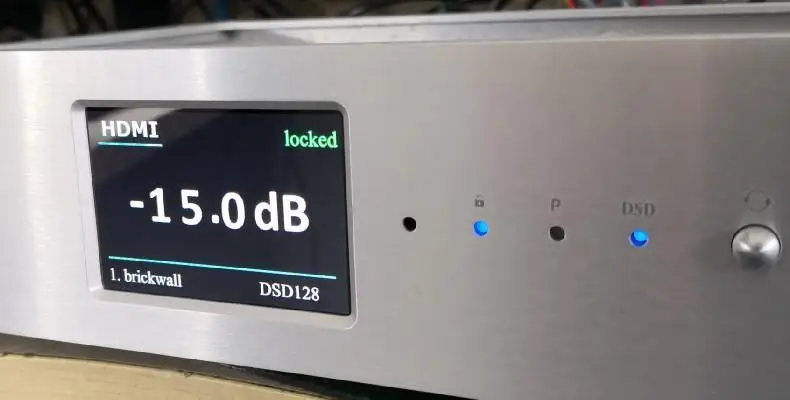

Он оснащен подлинным 2,5-дюймовым дисплеем Tianma HD с разрешением экрана (3,2x480), простым и просторным дисплеем, векторным шрифтом, более высоким разрешением, чем традиционный дисплей, И может закрыть экран при прослушивании песен ночью

Поддержка дистанционного управления и громкости панели, фильтрации, Переключения источника ввода, все операции автоматически сохраняются и запоминаются.

Отгрузка и выпуск: в общей сложности используется 6 единиц отгрузки и выпуска, и доставка (opa604 x 4 + lme49710 x 2 или ad797 x 2 или opa604 x 2)

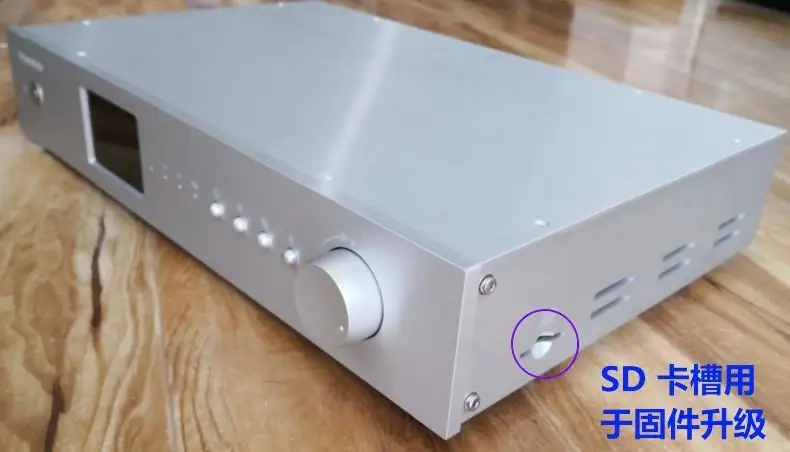

Обновляемая прошивка (Прошивка: программа управления самим декодером. Когда новые функции будут выпущены, клиенты могут обновить систему через sd-карту или разработать новое программное обеспечение для улучшения производительности системы или качества звука, оно будет выпущено официальным чиновником red core. Клиенты могут обновлять себя, а процесс обновления прост и быстрый. Адрес загрузки прошивки: www.hxmelody.com Зона загрузки прошивки)

Более разумная схема дизайна источника питания, строго Контролируйте нагрев всей машины и es9038pro (трудности в отрасли), избегайте старения внутренних компонентов из-за перегрева машины, вызванного длительным запуском или высокой температурой окружающей среды, вам не нужно беспокоиться о нагреве машины в течение длительного времени.

Интеллектуальный анализ входного сигнала и полностью отключите блок питания es9038 в случае потери блокировки и ожидания, чтобы снизить энергопотребление всей машины

Используются два импортных трансформатора talema мощностью 25 Вт с независимым цифровым и аналоговым источником питания, достаточной мощностью для защиты кадра высокого качества звука

Оригинальный высокоскоростной выпрямитель ansemy с низким внутренним сопротивлением высокой мощности, до 8 А, низкий нагрев. Используйте оригинальные Elna, Panasonic FC, Panasonic FJ, танталовый конденсатор AVX, Lingte, Omron relay, Guhe tail plug, femtosecond и другие импортные устройства.

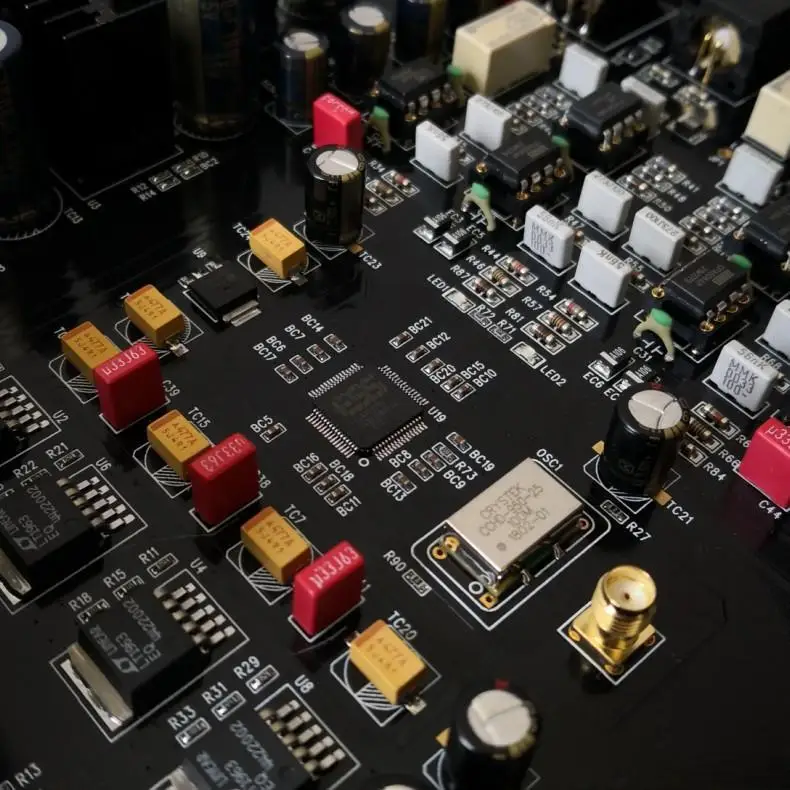

Es9038pro работает асинхронно, а импортный 100 МГц crystek с низким уровнем шума фемтосекундные часы используется в качестве независимого кварцевого генератора часов

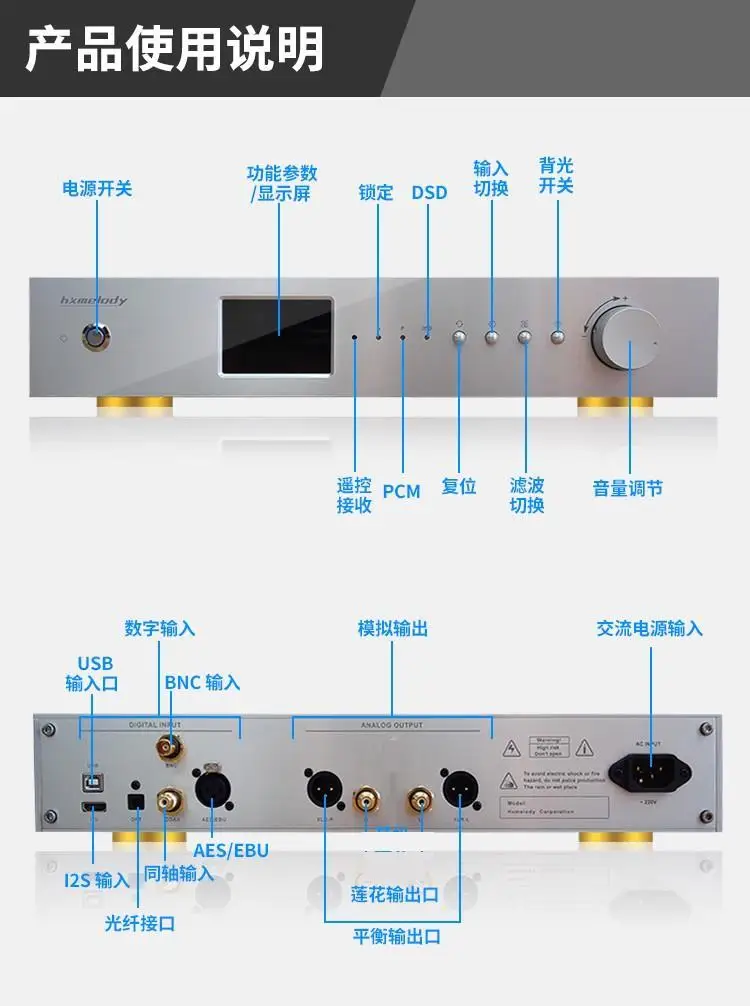

Богатые входные интерфейсы (коаксиальный, оптическое волокно, BNC, AES / EBU, USB, HDMI). Когда вход HDMI, не требуется никакого сигнала DSD OE, который интеллектуально идентифицируется внутренней логикой FPGA.

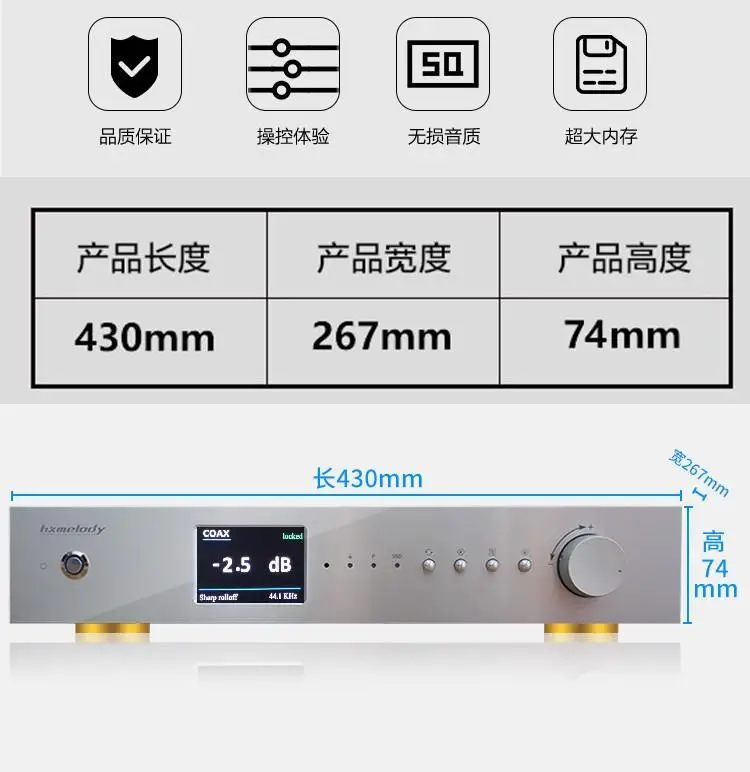

Размер Чехла: (длина: 430 мм, ширина: 267 мм, высота: 75 мм)

Индекс декодера Es9038

Стандартный интерфейс ввода:

SPDIF, коаксиальный, оптическое волокно, BNC, цифровые весы AES (все эти порты поддерживают вход DSD DOP)

Вход источника HDMI, USB (поддерживает I2S, DSD DOP, DSD собственный исходный вход)

Входная частота: 44,1 k, 48K, 88,2 k, 96k, 176,4 k, 192K, 16-24 бит Автоматическая идентификация

Номинальная мощность: 6 В/мин

Частотный диапазон: 5-20 кГц +-0,1 дБ

Общая мощность: < 30 Вт

Параметры чипа:

Стереоразрешение: - 130 дБ

Динамический диапазон: 135 дБ

Искажение: 6 В/мин, ниже 0.0005%

\ \

\ \

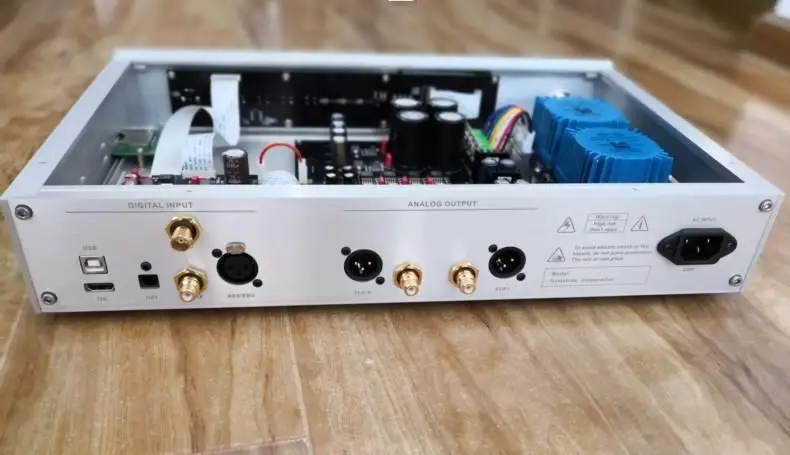

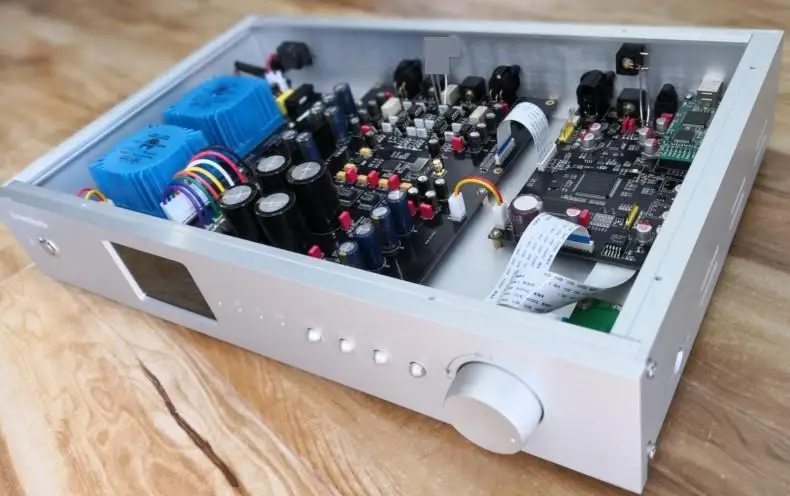

Более HD фото:

\ \

\ \

\ \

\ \

\ \

\ \

\ \

\ \

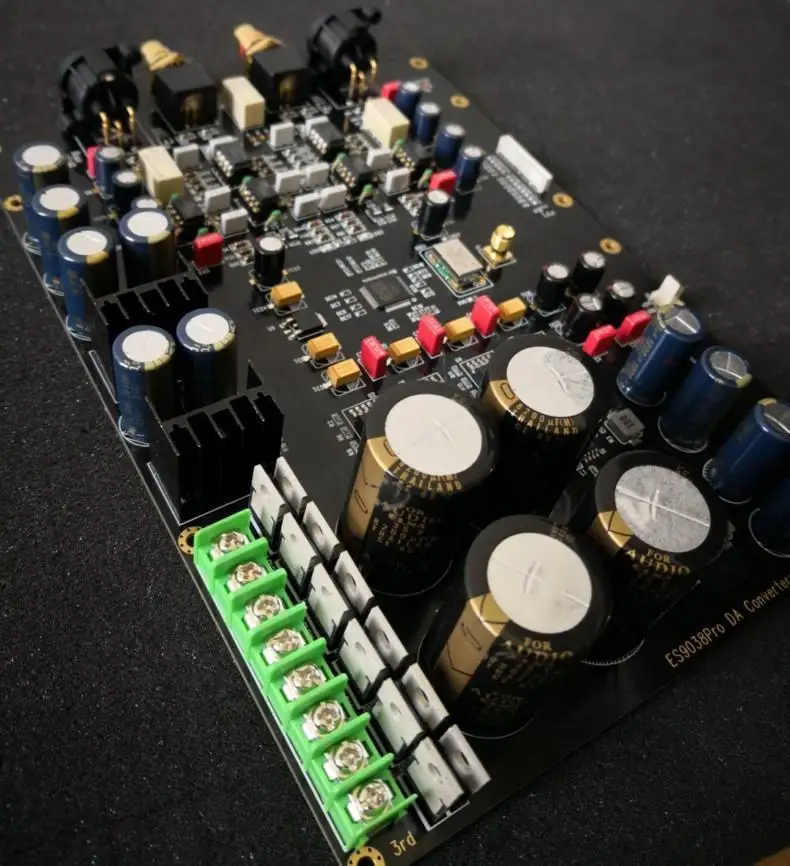

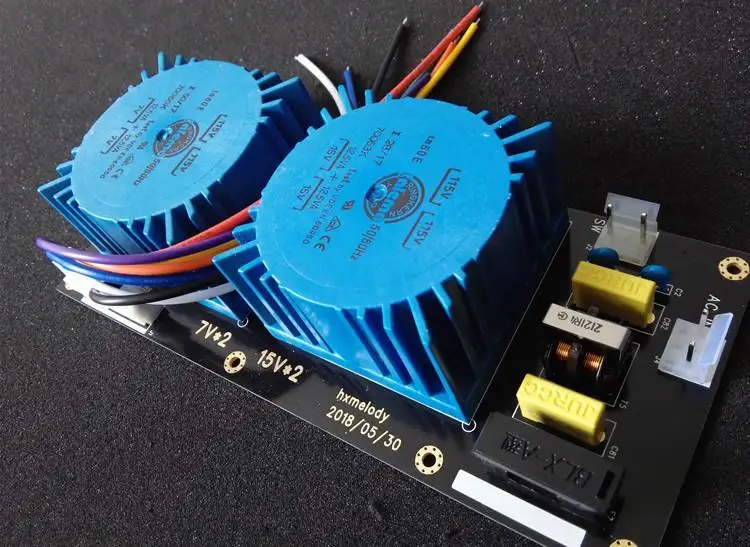

Ниже представлена Встроенная плата питания TALEMA с двойным входом 25 Вт

\ \

\ \

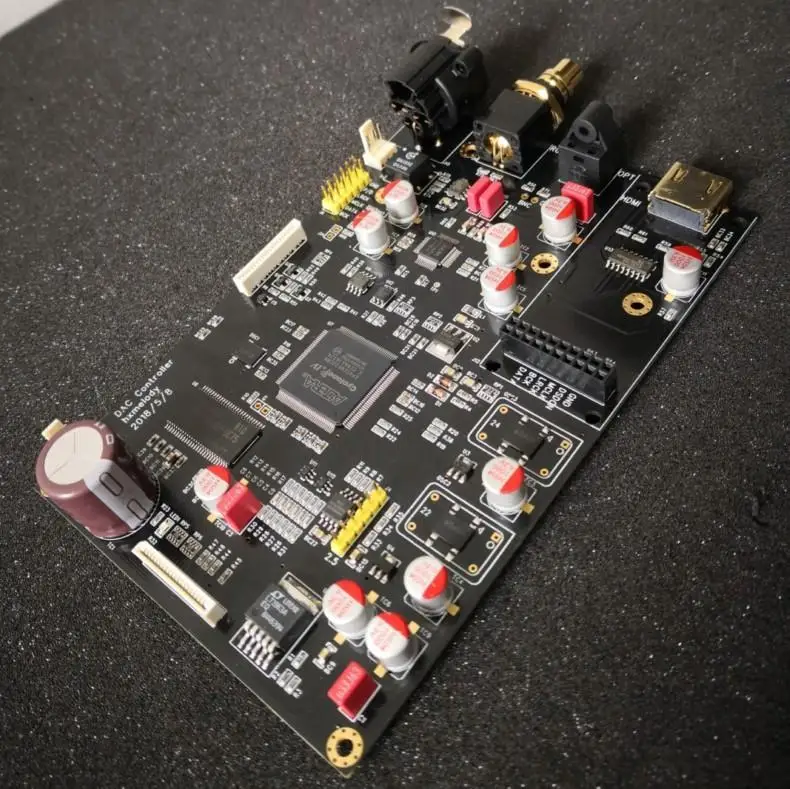

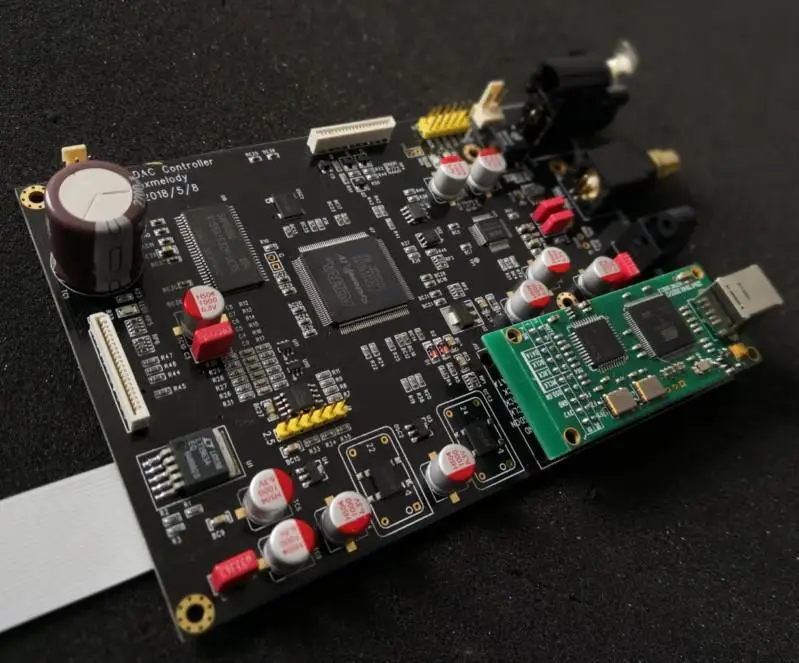

Ниже представлен встроенный интерфейс FPGA + USB MPU

\ \

\ \

\ \

\ \

Все покупатели, это новый продукт, более 50 клиентов оценивают слово покупки продукта, автоматическая 1 год расширенной гарантии от гарантии до двух лет.
