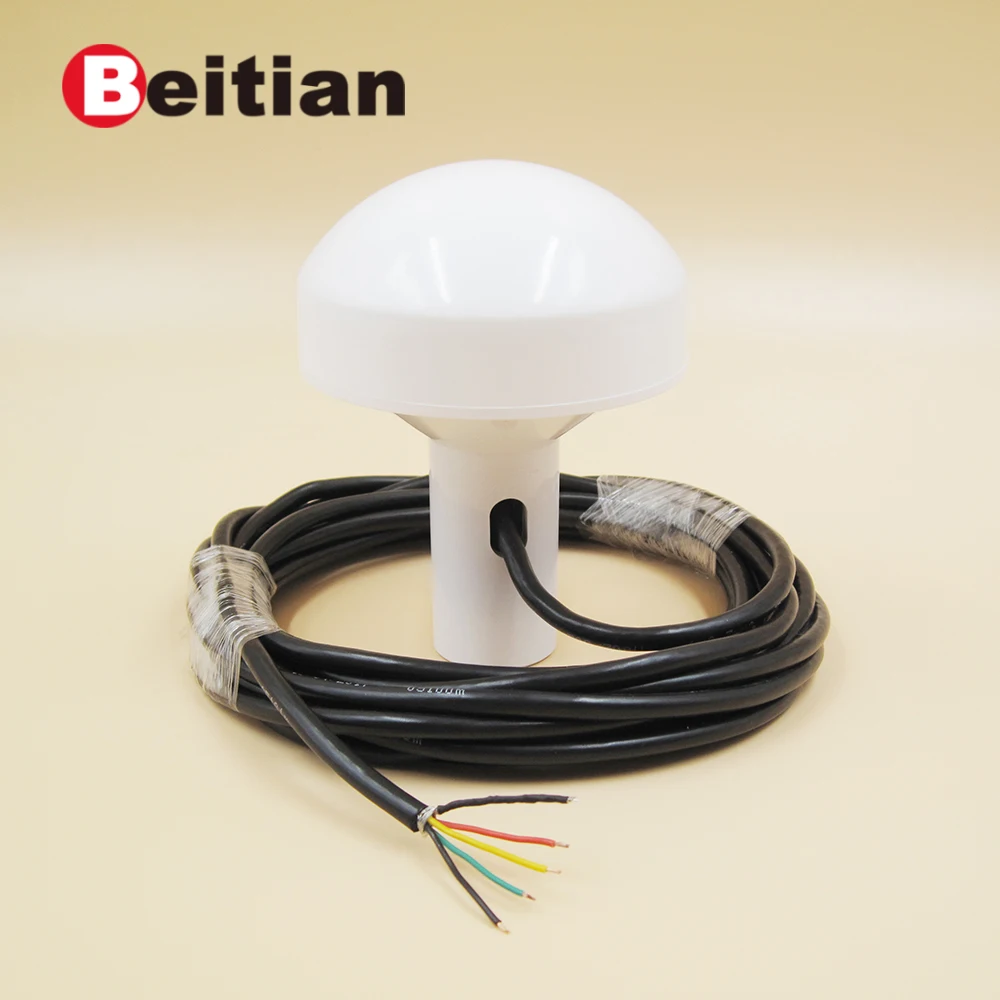

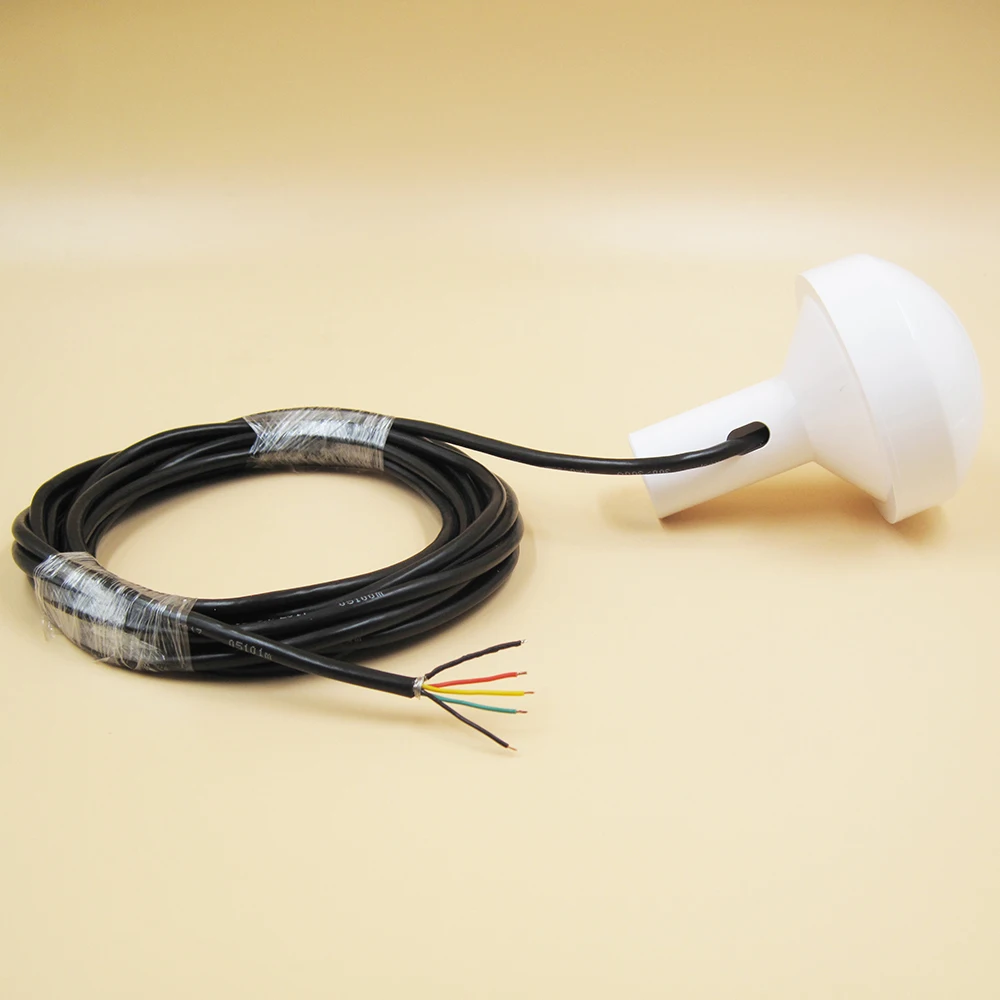

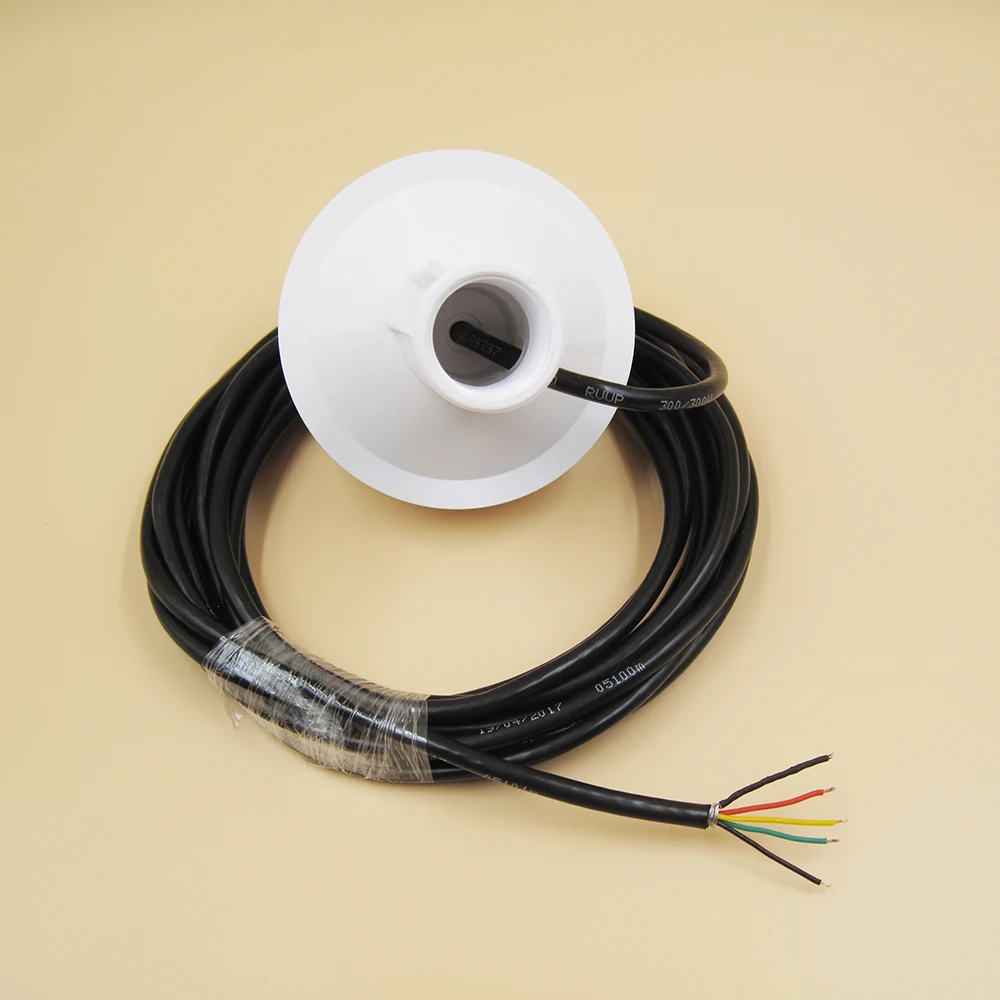

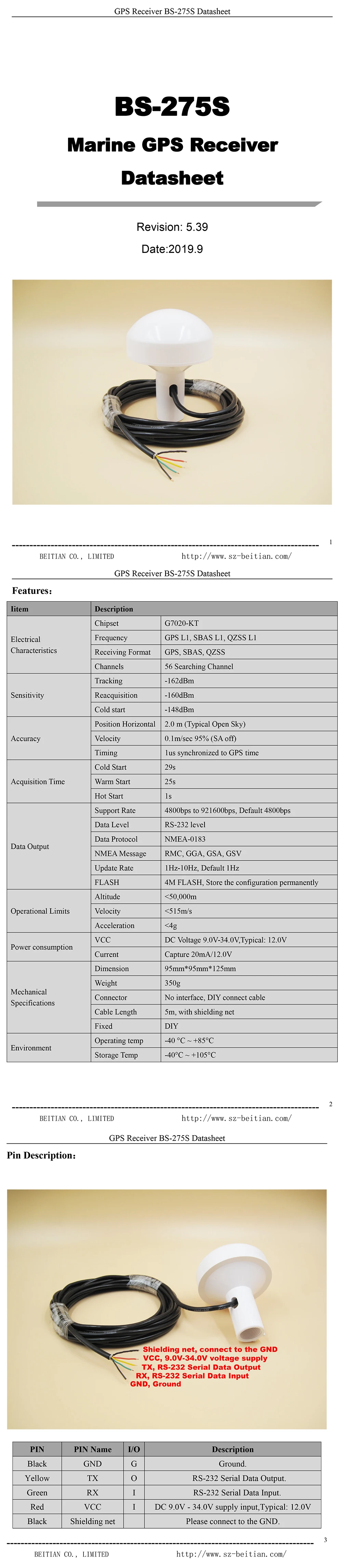

BEITIAN 12V RS232 скорость передачи данных 4800bps протокол NMEA лодка морской GPS приемник

Iitem

Описание

Электрические характеристики

Набор микросхем

G7020-KT

Частота

GPS L1, SBAS L1, QZSS L1

Формат приема

GPS, SBAS, QZSS

Каналы

56 поисковый канал

Чувствительность

Отслеживание

-162dBm

Повторное приобретение

-160dBm

Холодный старт

-148dBm

Точность

Горизонтальное положение

2,0 м (типичное открытое небо)

Скорость

0,1 м/сек 95% (SA off)

Сроки

1us синхронизируется с GPS временем

Время приобретения

Холодный старт

29s

Теплый старт

25s

Горячий старт

1s

Выход данных

Скорость поддержки

От 4800bps до 921600bps, по умолчанию 4800bps

Уровень данных

Уровень RS-232

Протокол данных

NMEA-0183

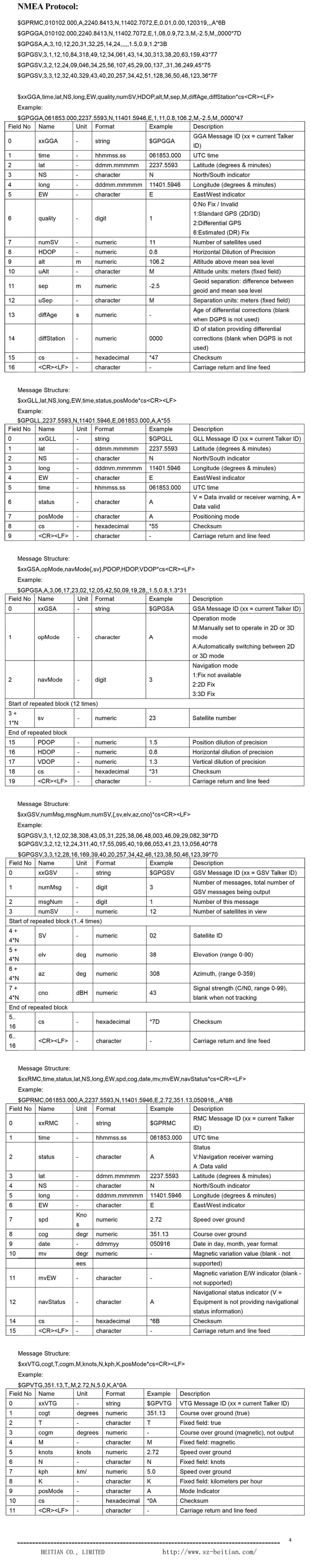

Сообщение NMEA

RMC, GGA, GSA, GSV

Скорость обновления

1 Гц-10 Гц, по умолчанию 1 Гц

Вспышка

4M FLASH, сохраните конфигурацию постоянно

Эксплуатационные ограничения

Высота

<50000 м

Скорость

<515 м/с

Ускорение

<4g

Энергопотребление

VCC

Напряжение постоянного тока 9,0-34,0 в, типичный: 12,0 в

Ток

Захват 20мА/12,0 в

Механические характеристики

Размеры

95 мм * 95 мм * 125 мм

Вес

350 г

Соединитель

Нет интерфейса, DIY соединительный кабель

Длина кабеля

5 м, Защитная сеть

Фиксированный

Сделай Сам

Окружающая среда

Рабочая температура

-40 °C ~ + 85 °C

Температура хранения

-40 °C ~ + 105 °C

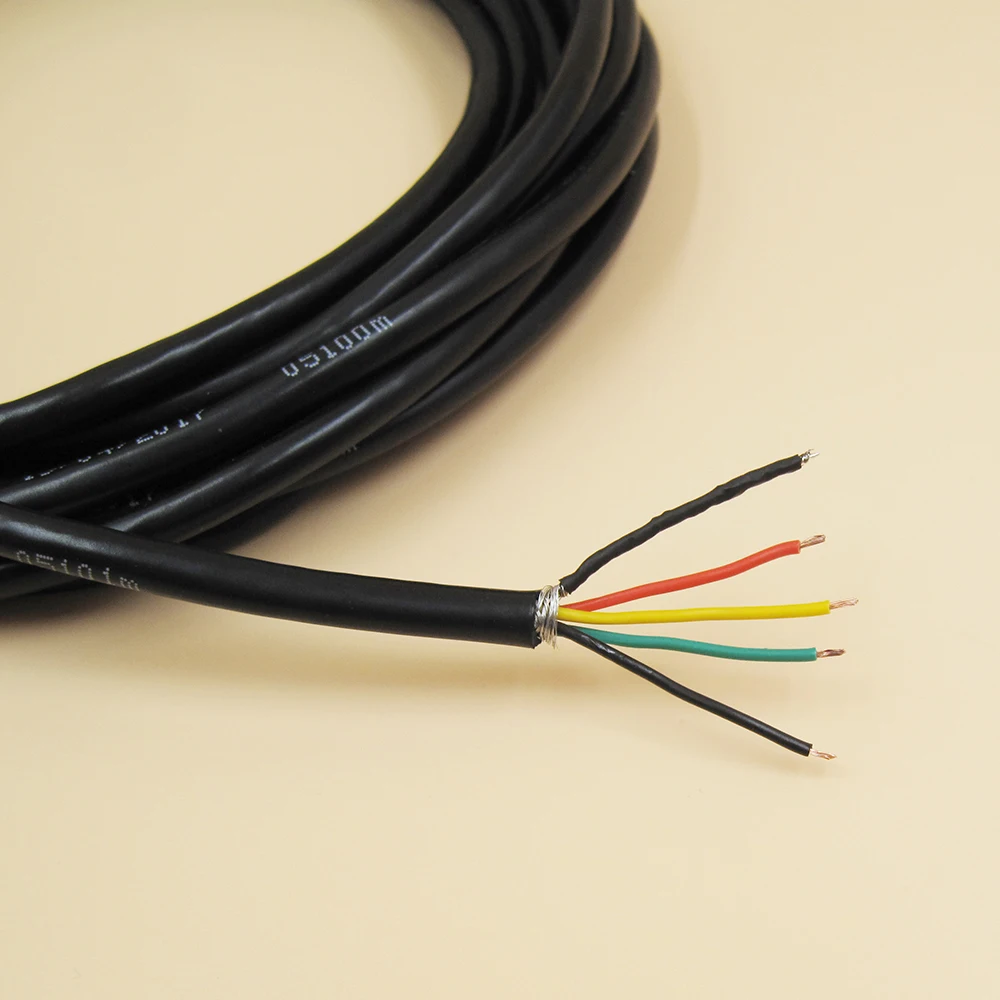

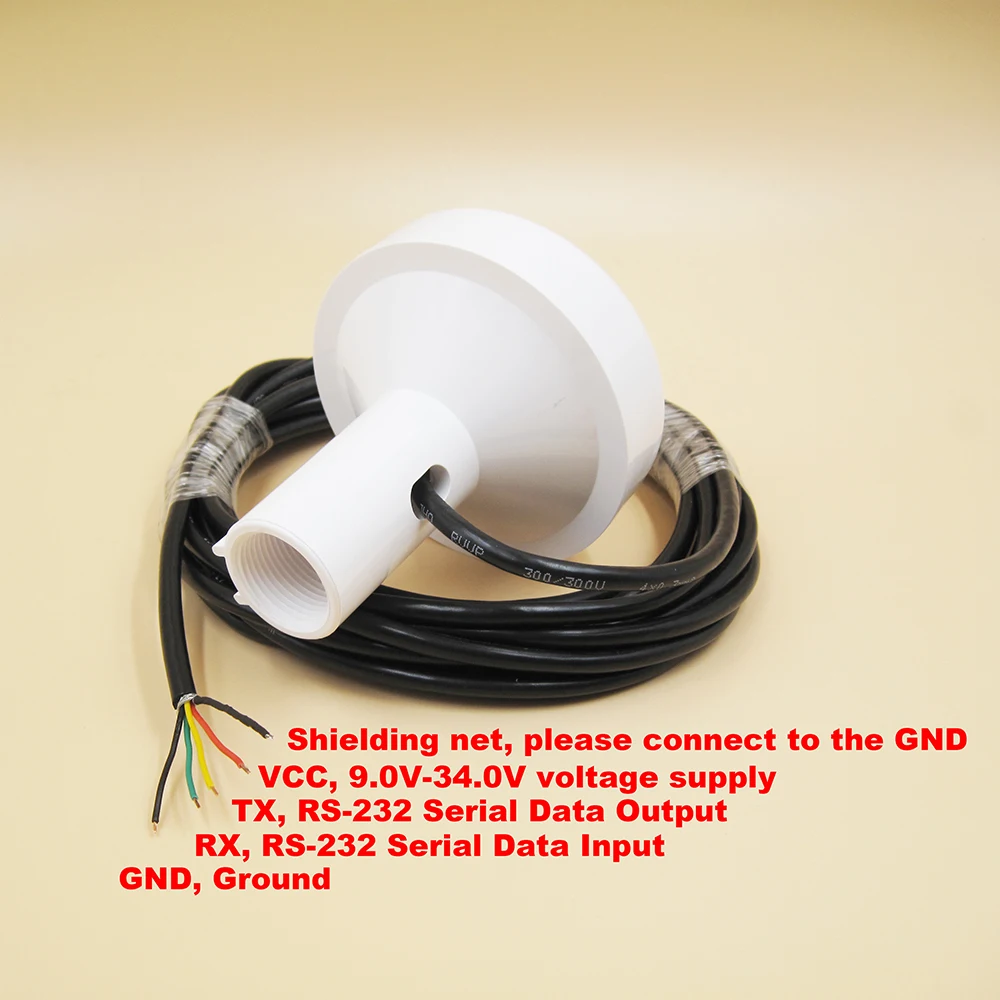

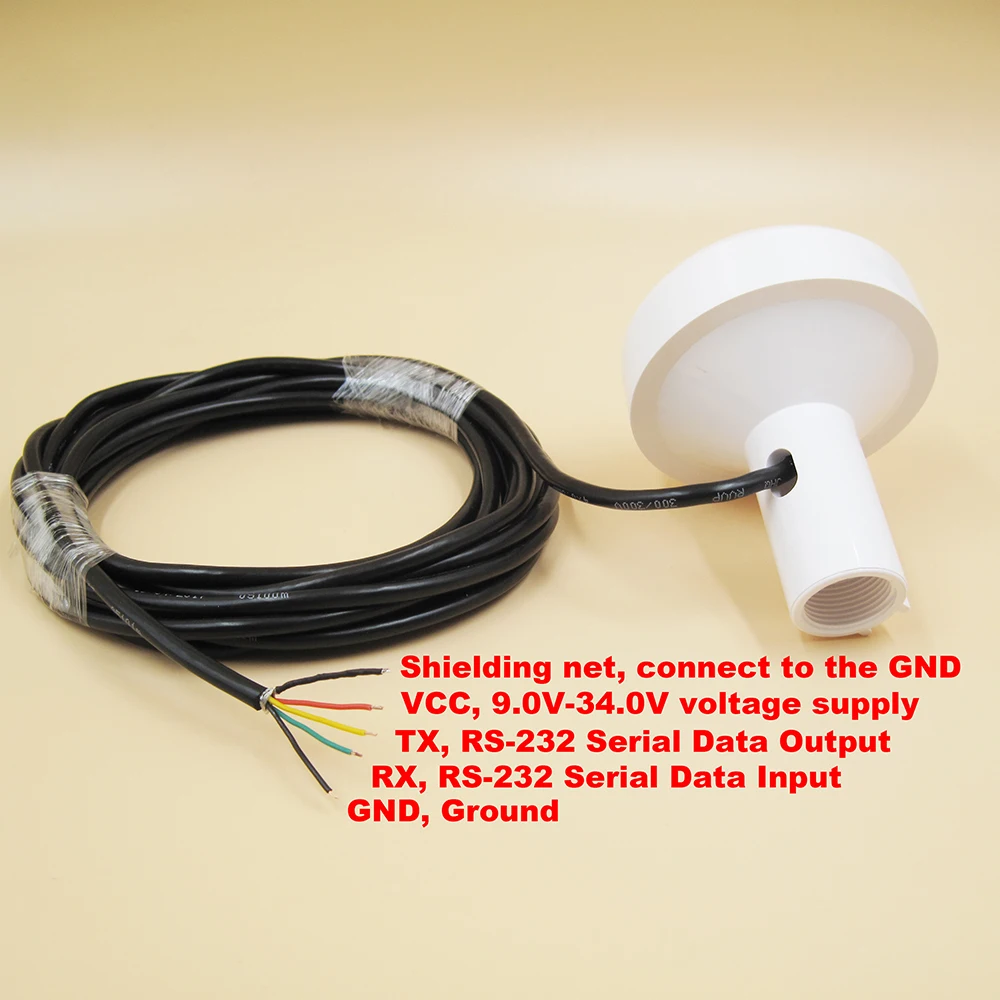

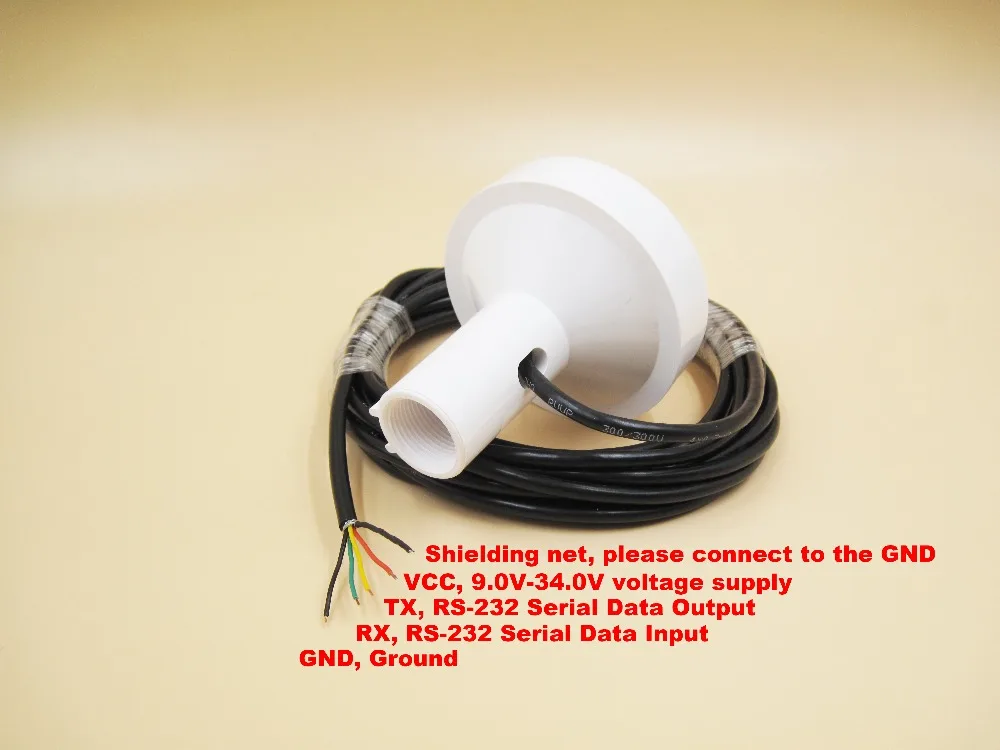

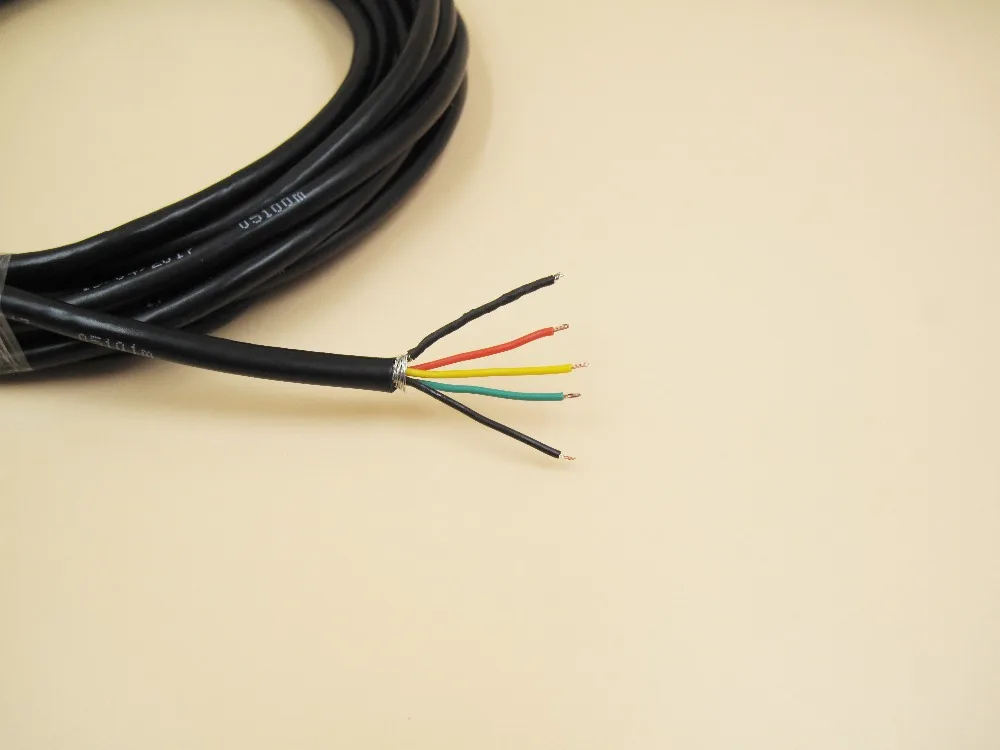

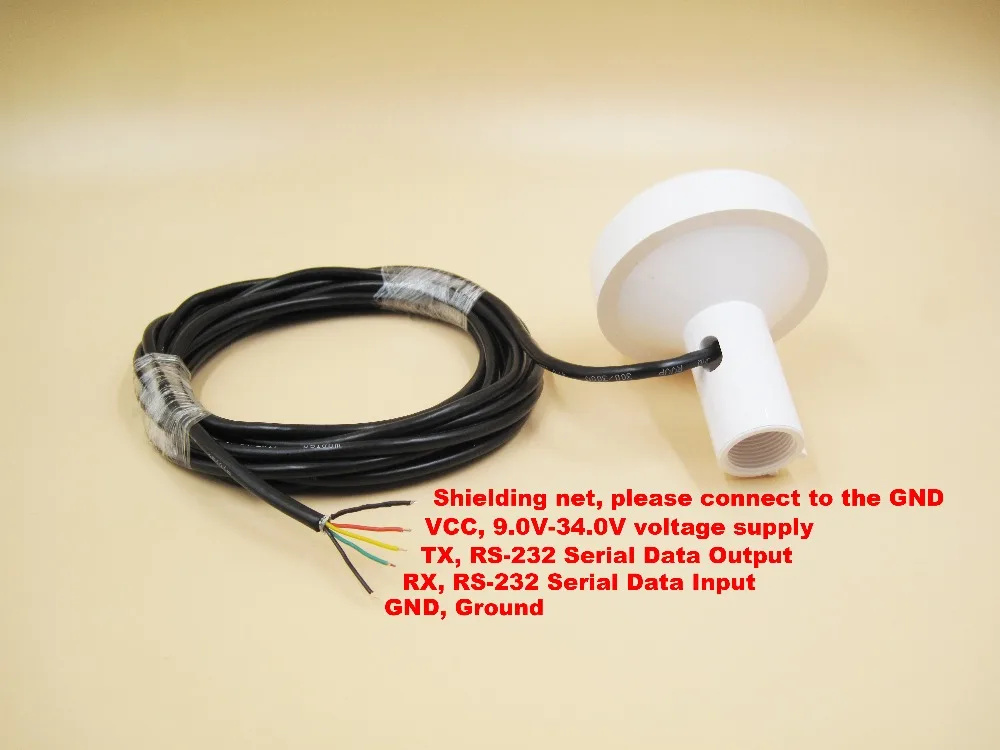

Штырь

Контактное имя

I/O

Описание

Черный

GND

G

Земля.

Желтый

TX

О

RS-232 выход серийных данных.

Зеленый

RX

I

RS-232 последовательный ввод данных.

Красный

VCC

I

DC 9,0 V-34,0 V входное напряжение, типичный: 12,0 V

Черный

Защитная сеть

Пожалуйста, подключите к GND.
