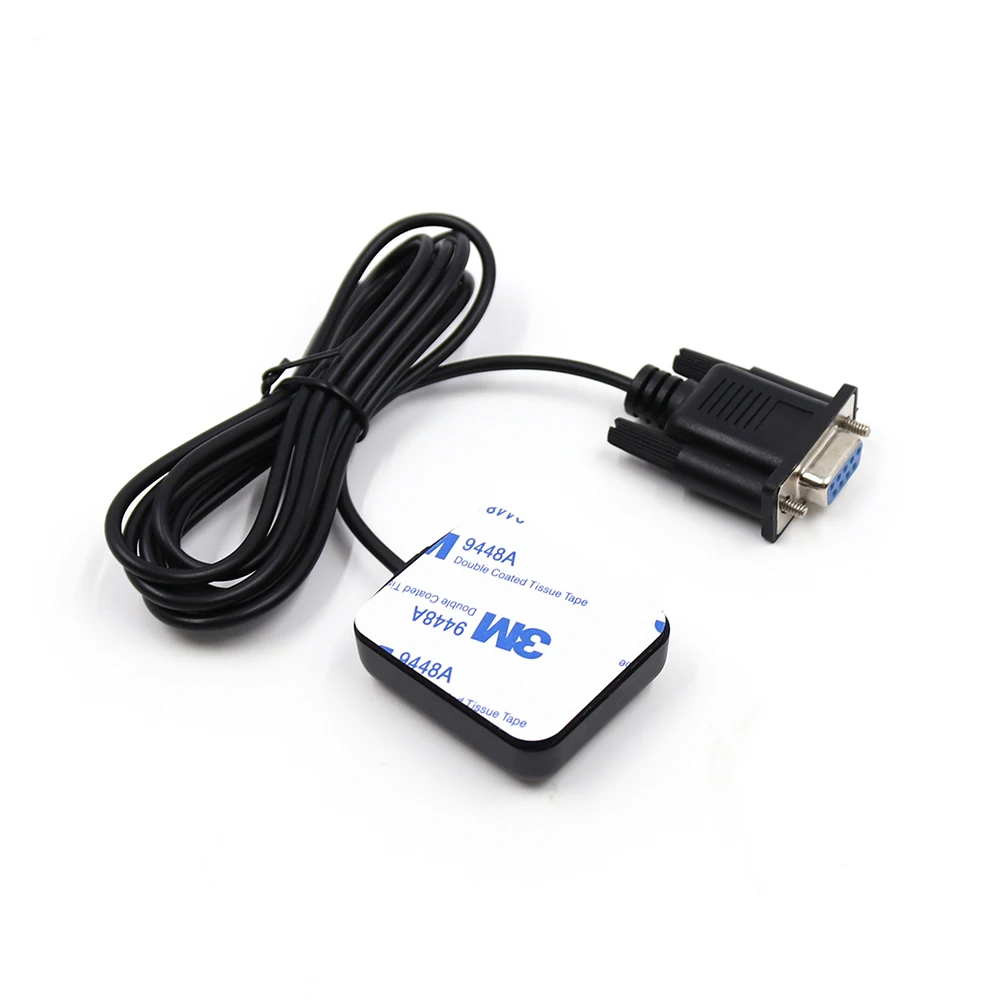

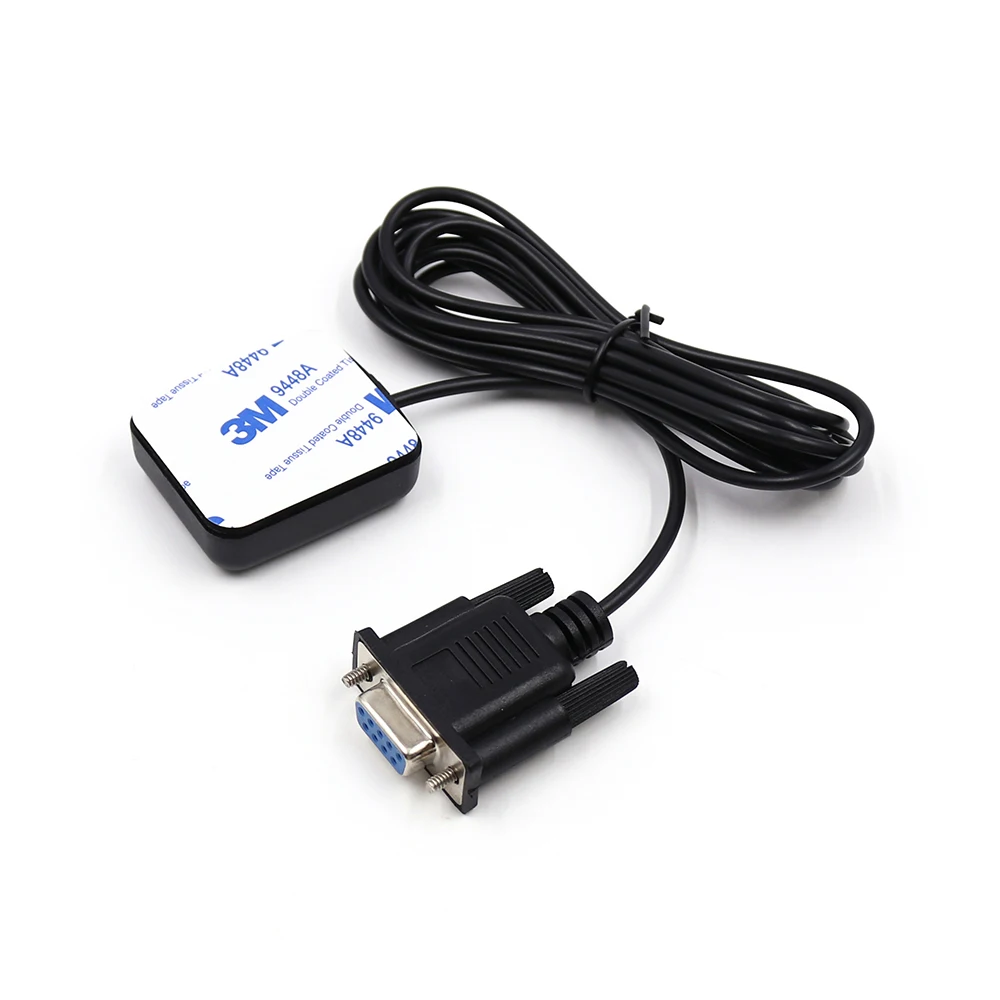

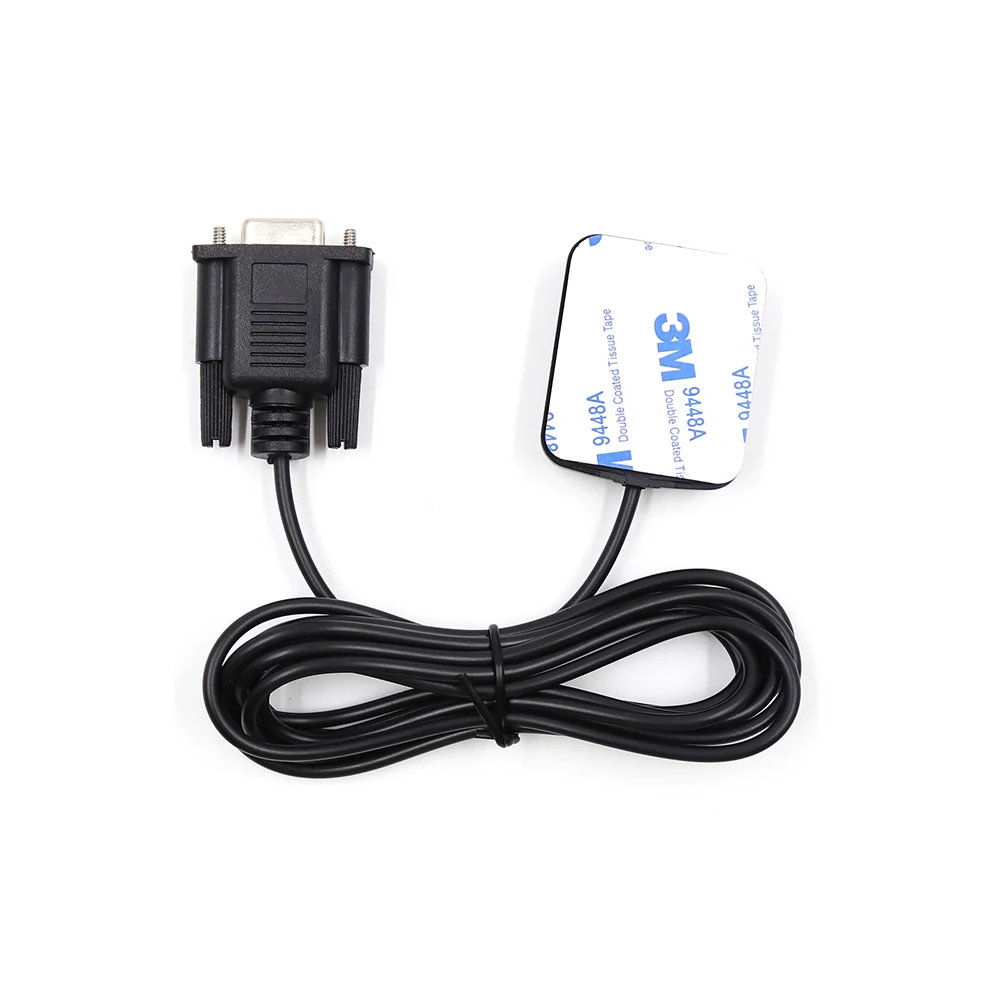

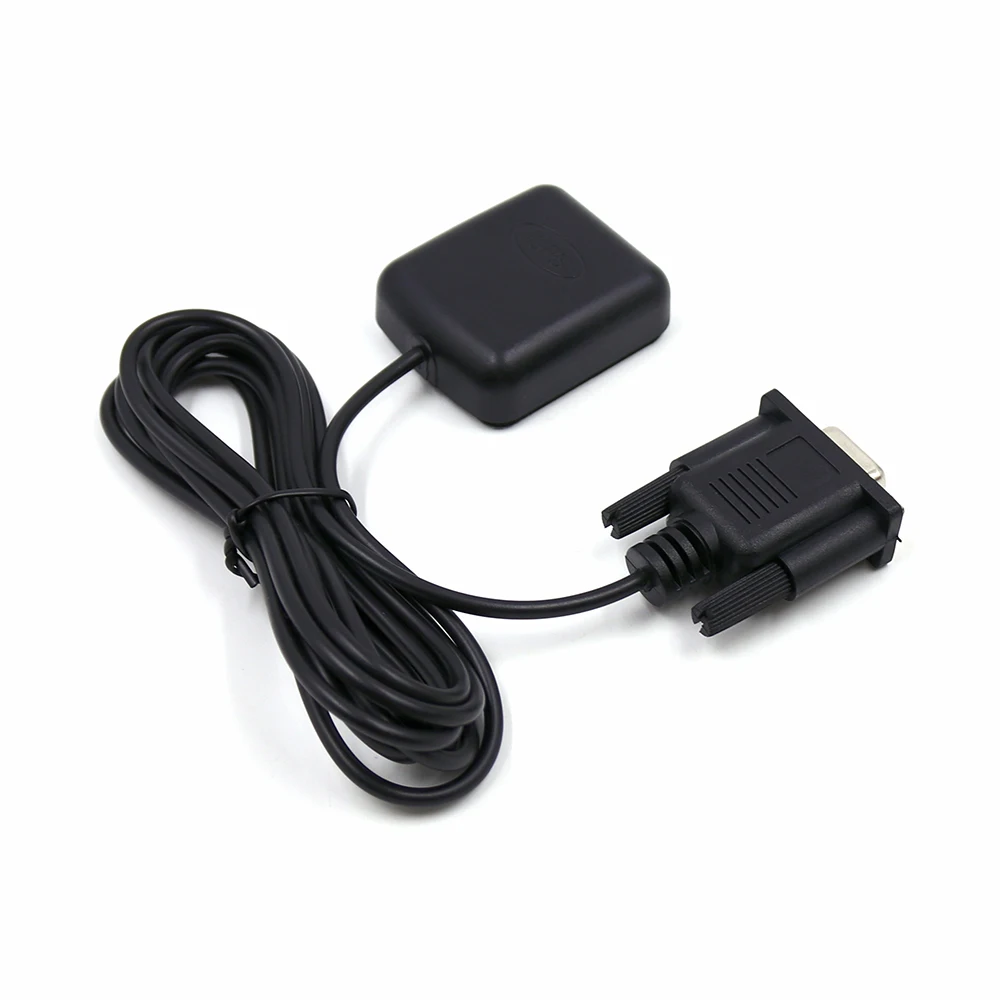

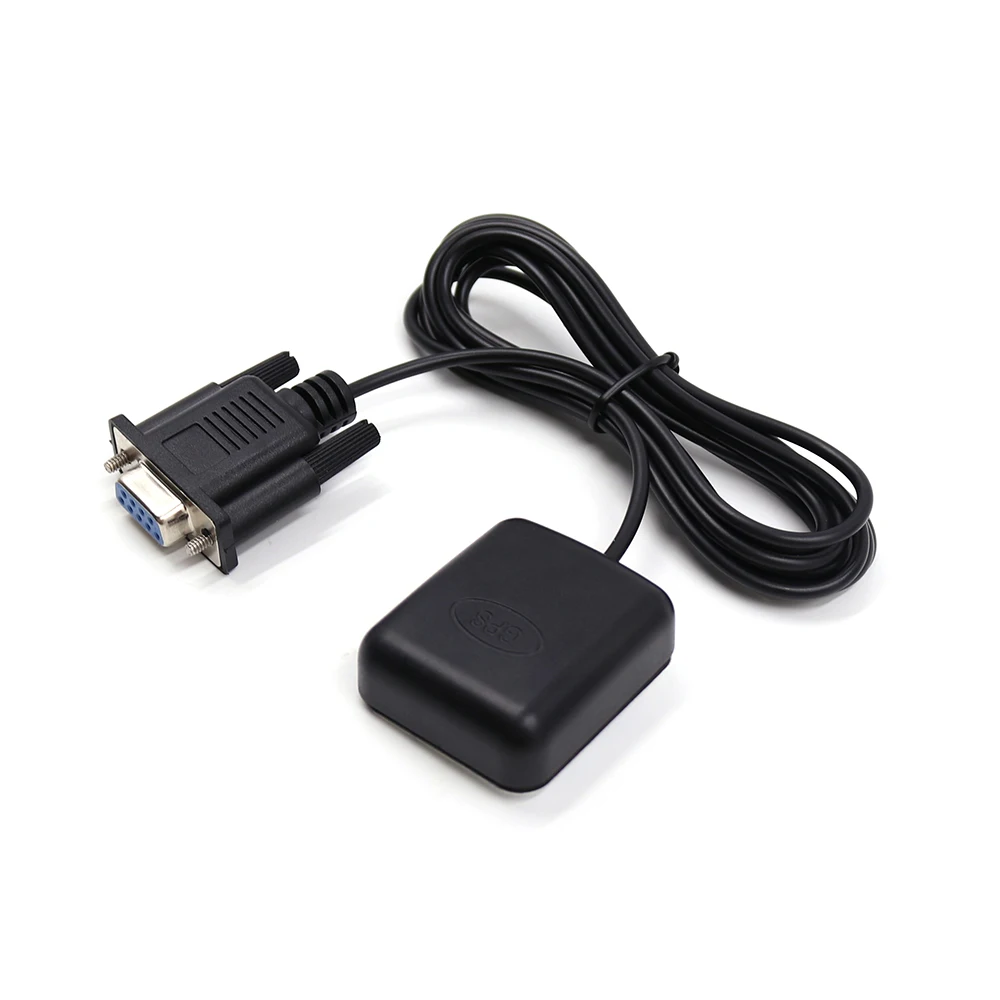

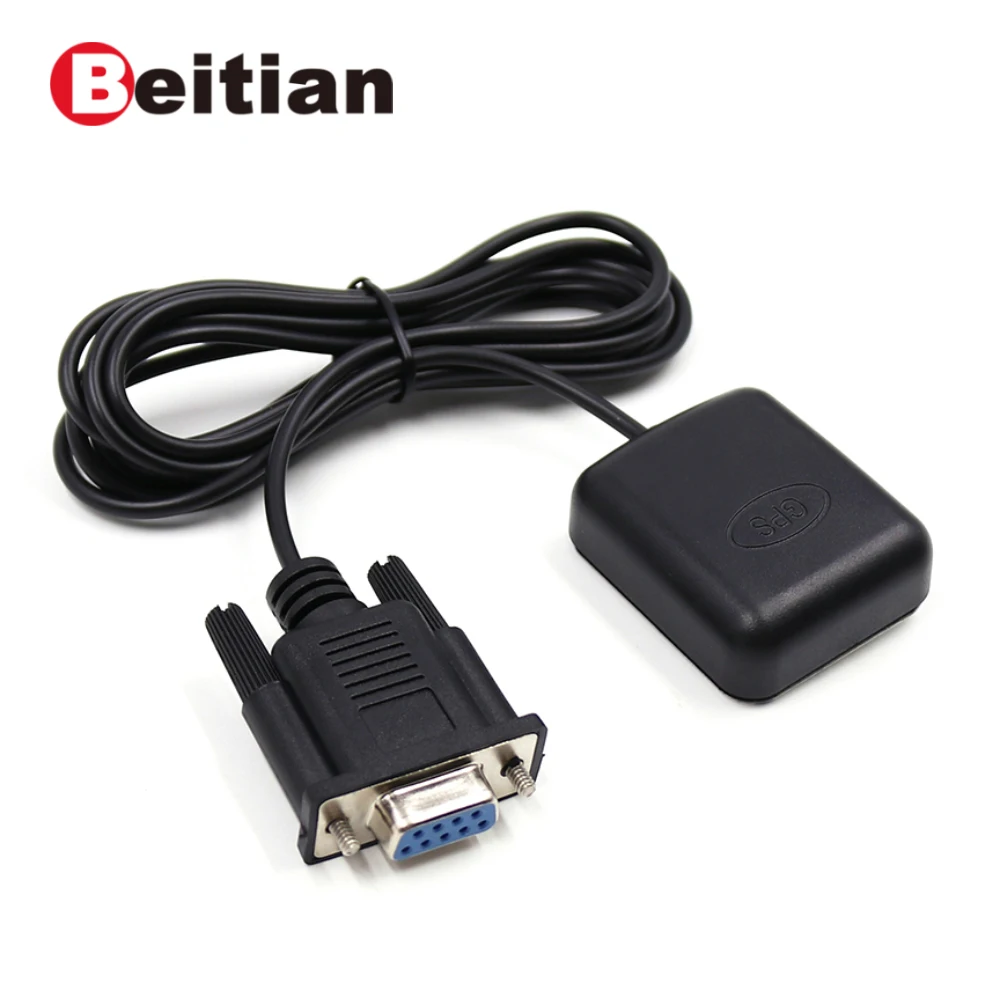

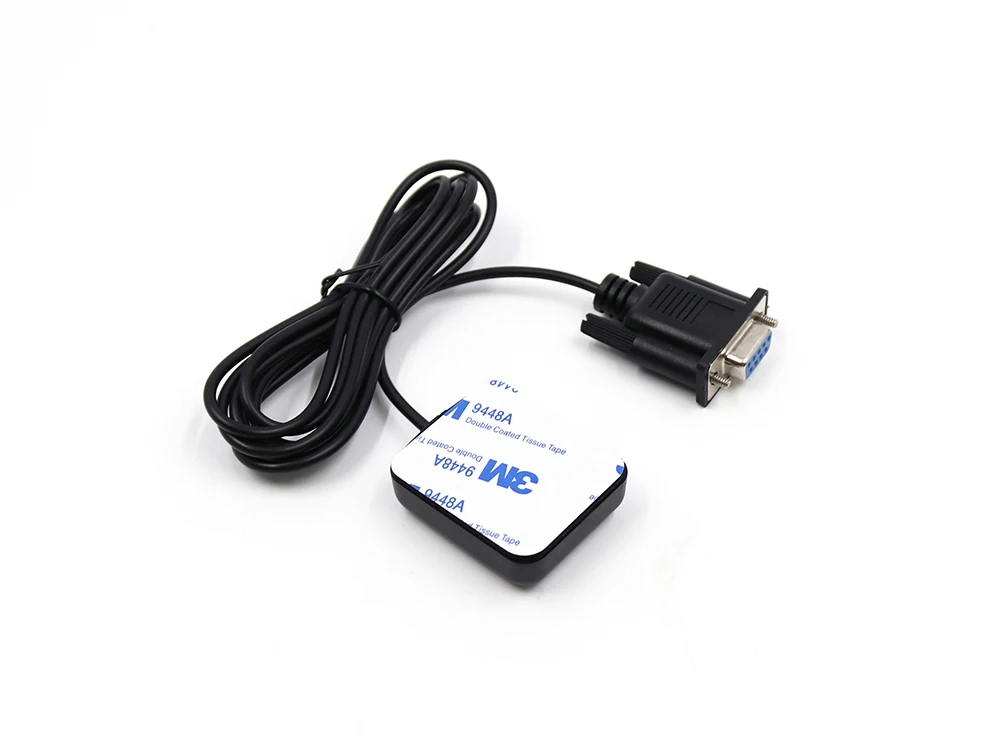

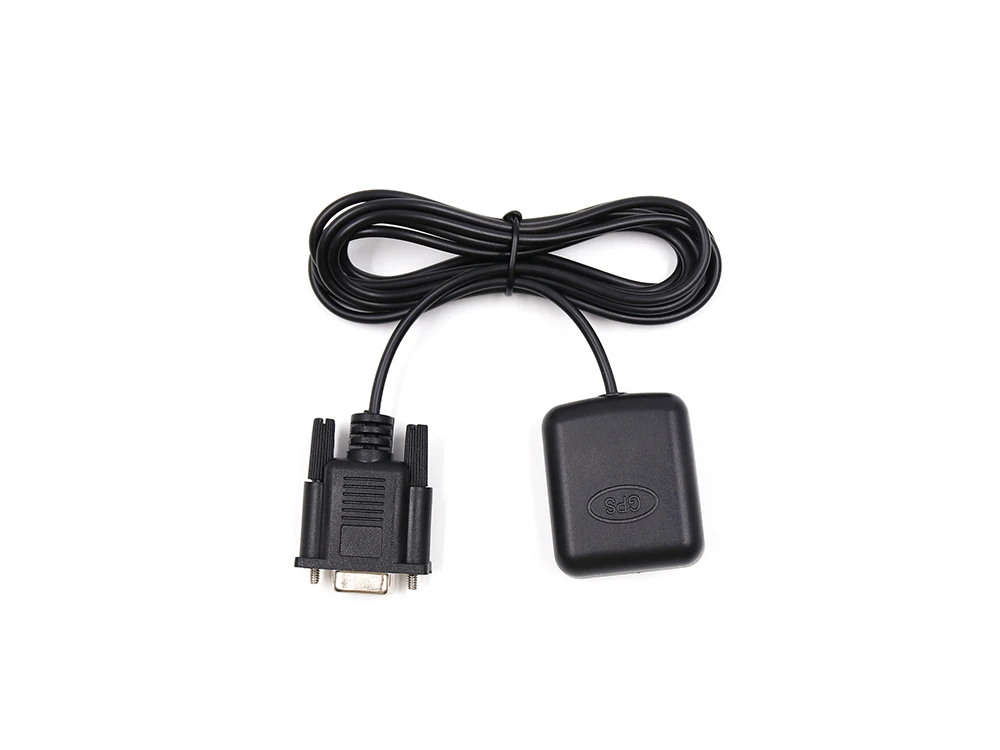

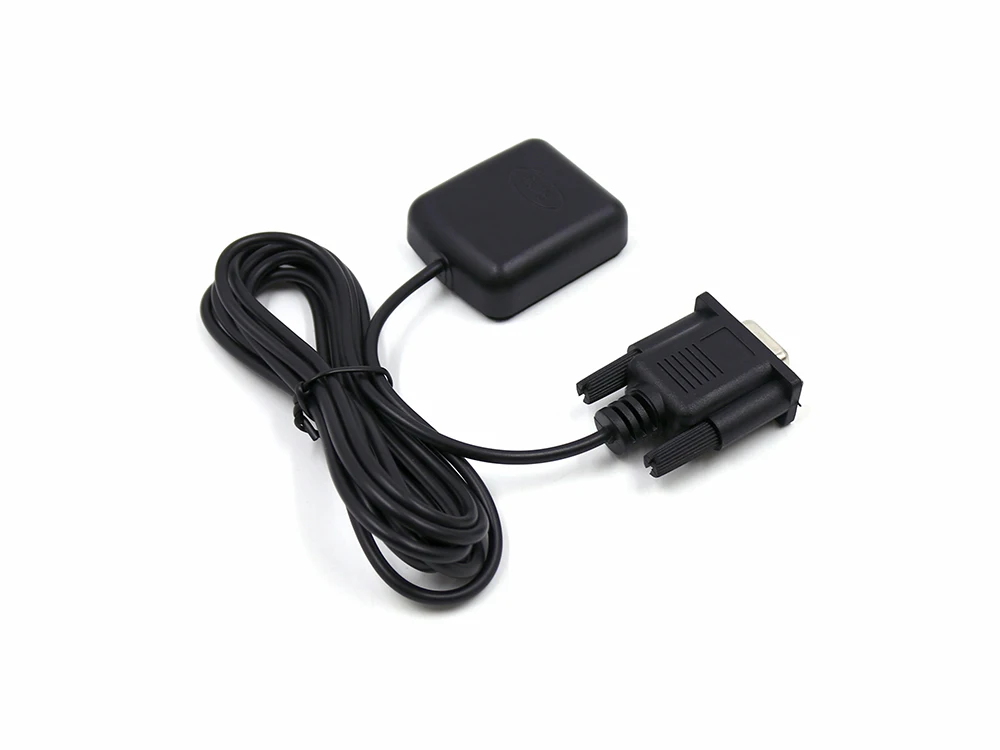

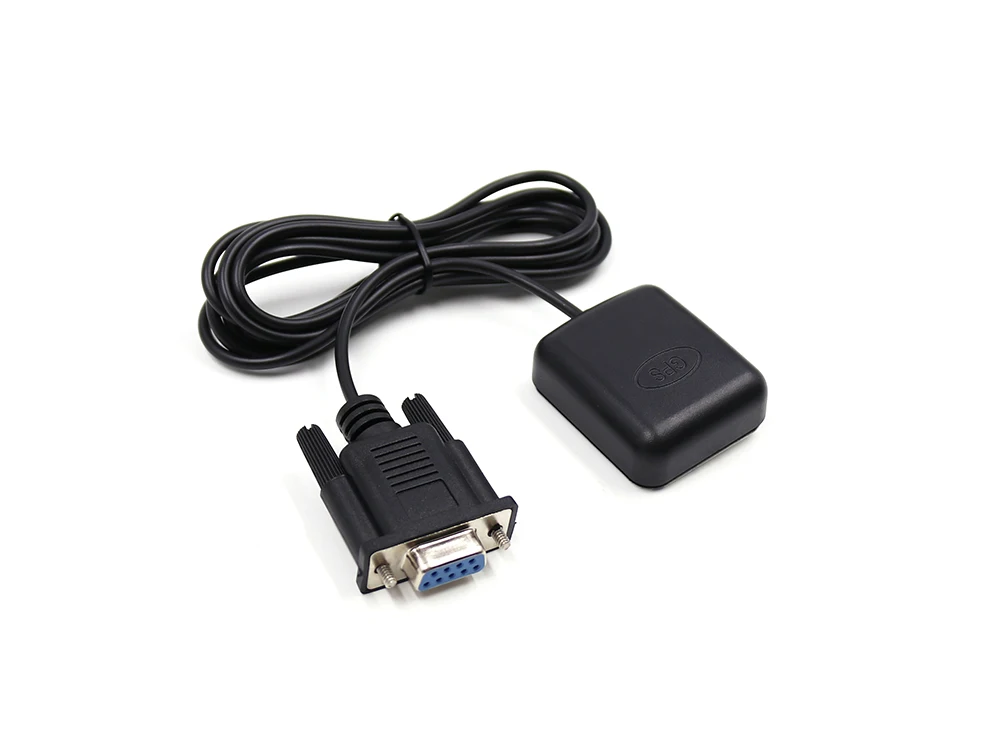

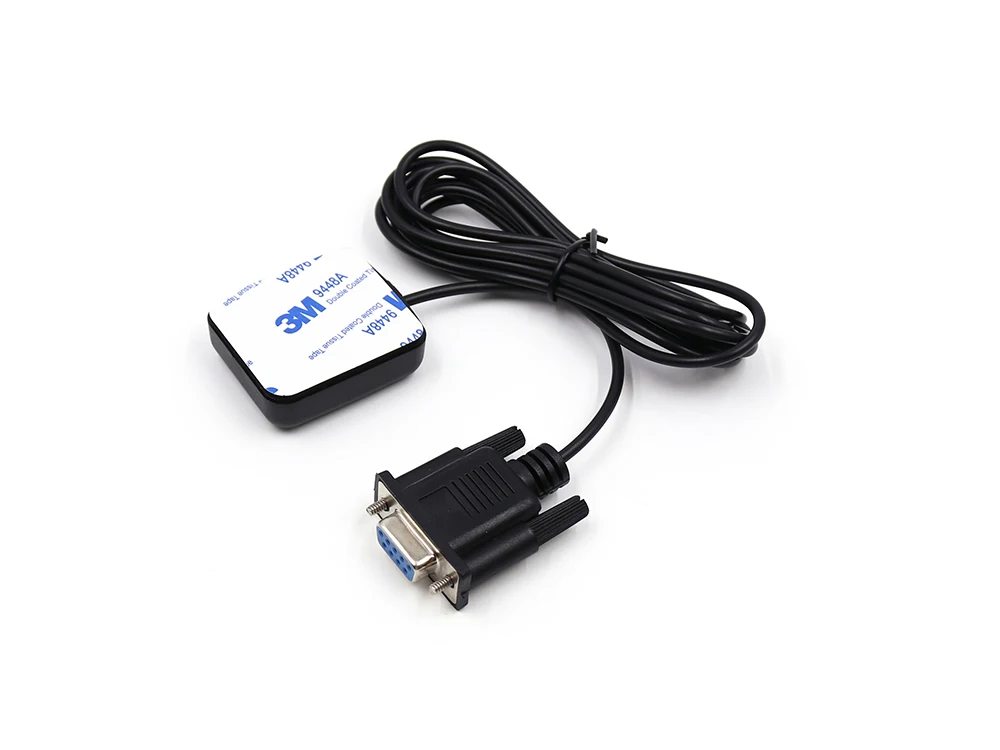

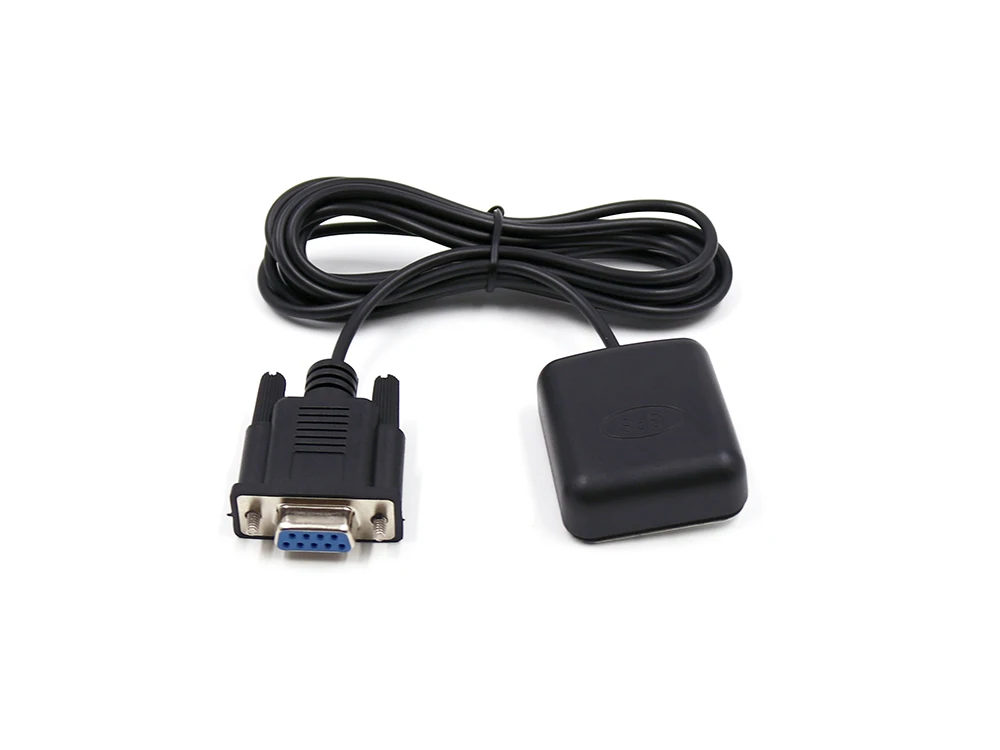

BEITIAN 5 0 в RS-232 уровень DB9 гнездовой разъем RS232 GPS-приемник 9600bps протокол NMEA-0183 4M FLASH

Характеристики

HTB1jtxDLxTpK1RjSZFKq6y2wXXaF

Модель: BS-72D

Особенности:

Иитем	Описание
Электрические характеристики	Чипсет	G7020-KT
	Частота	GPS L1, SBAS L1, QZSS L1
	Формат приема	GPS, SBAS, QZSS
	Каналы	56 каналов поиска
Чувствительность	Отслеживание	-ДБм
	Повторное приобретение	-160 дБм
	Холодный старт	-148 дБм
Точность	Горизонтальное положение	2,0 м (типичное открытое небо)
	Скорость	0,1 м/сек 95% (SA off)
	Время	1 мкс синхронизируется со временем GPS
Время приобретения	Холодный старт	29s
	Теплый старт	25s
	Горячий старт	1s
Вывод данных	Скорость поддержки	От бит/с до бит/с, по умолчанию бит/с
	Уровень данных	Уровень RS-232
	Протокол данных	NMEA-0183

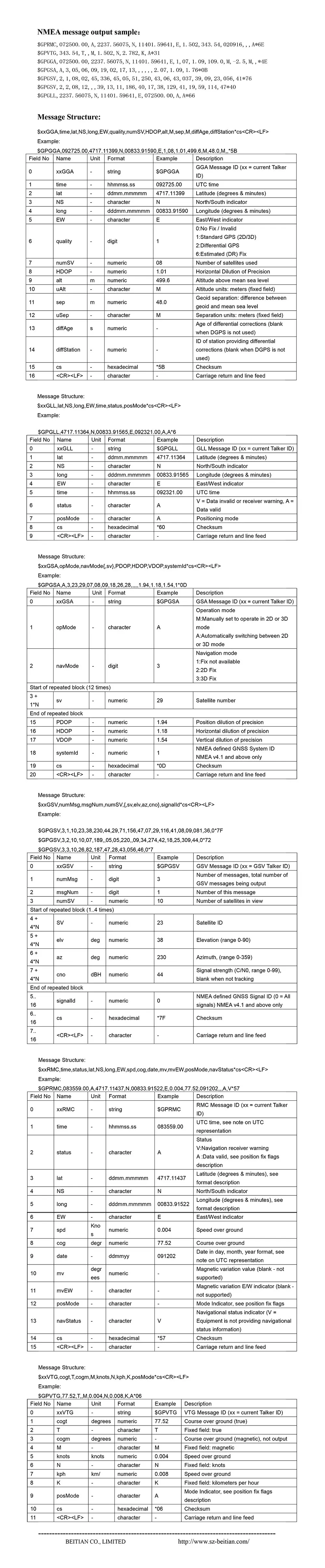

	Сообщение NMEA	RMC, VTG, GGA, GSA, GSV, GLL
	Скорость обновления	1 Гц-10 Гц, по умолчанию 1 Гц
	Вспышка	Вспышка 4M, постоянное хранение конфигурации
Рабочие пределы	Высота	<50000 м
	Скорость	<515 м/с
	Ускорение	<4g
Потребляемая мощность	VCC	Напряжение постоянного тока 3,6-5,5 В, стандартное: 5,0 в
Потребляемая мощность	Ток	Захват 45 мА/5,0 в
Механические характеристики	Размер	44 мм * 38 мм * 12 мм
	Вес	70 г
	Разъем	DB-9 гнездовой интерфейс
	Длина кабеля	2 м

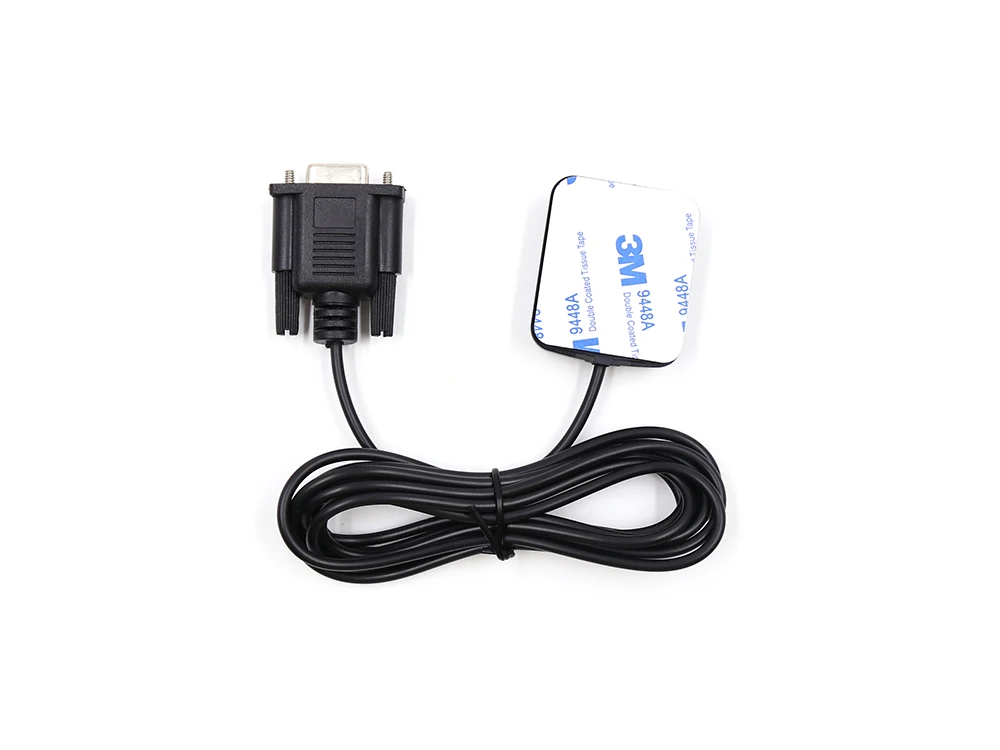

	Фиксированный	Двусторонняя лента
	Водонепроницаемость	IP67
Защита окружающей среды	Рабочая температура	-40 °C ~ + 85 °C
Защита окружающей среды	Температура хранения	-40 °C ~ + 105 °C

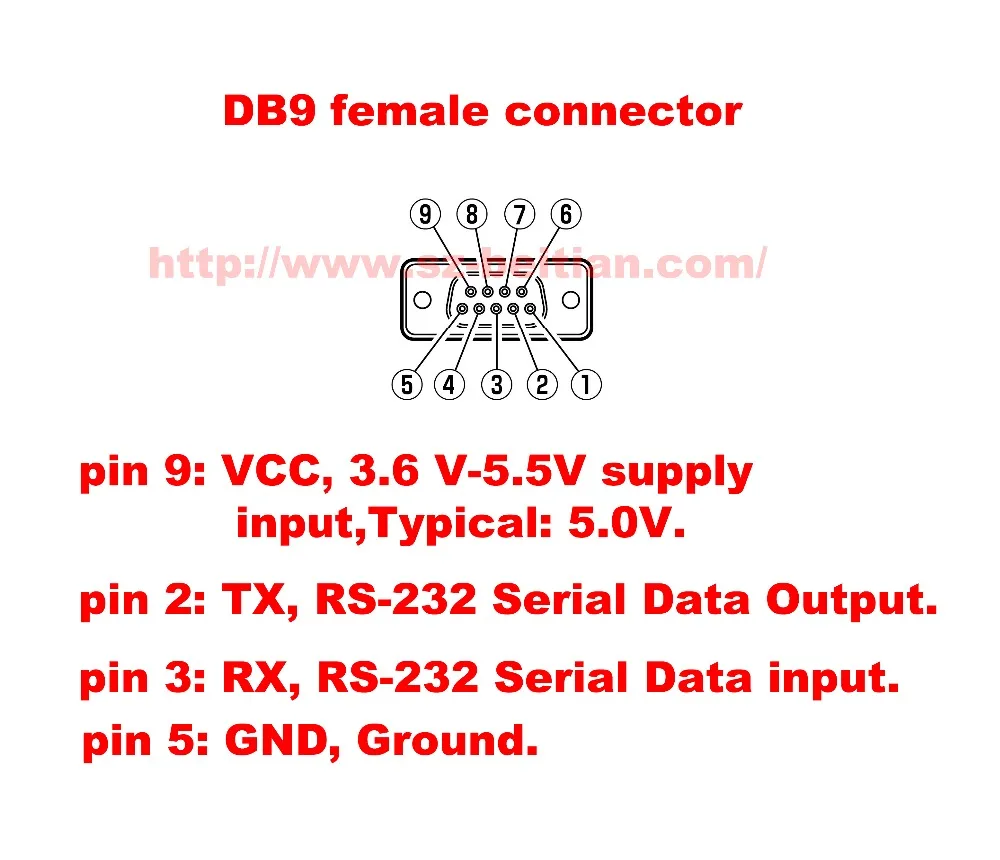

Описание контакта:

Интерфейс	Булавка	Имя контакта	I/O	Описание
DB-9 женский	9	VCC	I	Вход питания постоянного тока 3,6-5,5 В, типичный: 5,0 в
	2	TX	О	RS-232 серийный выход данных.
	3	RX	I	RS-232 серийный ввод данных.
	5	GND	G	Земля

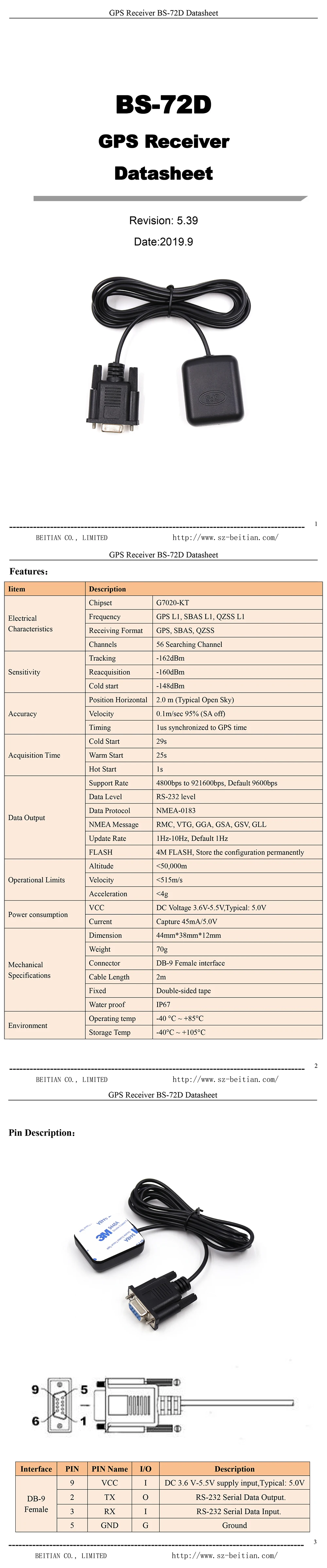

BS-72D-Datasheet-22-E

GPS имеет внутреннюю вспышку, что позволяет клиентам свободно настраивать выходные данные. Ниже приведены шаги и методы настройки выходных данных GPS.

Изменение конфигурации вывода модуля с U-center

Подготовка: 1. Gps-приемник подключается к USB-интерфейсу компьютера. 2. Установите U-center8.25, Откройте программное обеспечение для запуска.

Первый шаг: выберите соответствующий последовательный порт и скорость передачи, а для модуля по умолчанию-9600 скорость передачи.

Второй шаг: Откройте поле вывода текстовой консоли, вы увидите выходную информацию модуля NMEA-0183.

Третий шаг: Откройте вид --- конфигурацию, откройте панель конфигурации.

Четвертый шаг: Как изменить скорость передачи и выходную частоту на панели конфигурации, а затем сохранить

Примечание: после изменения скорости передачи данных вам нужно переключиться на измененную скорость передачи, и вывод текста на текстовой консоли будет иметь выход.

После сохранения, выключения питания, включения снова все успешно.

20170707232250
