Ультразвуковой датчик измерения расстояния для управления полетом Pixhawk APM модель

Введение продукта

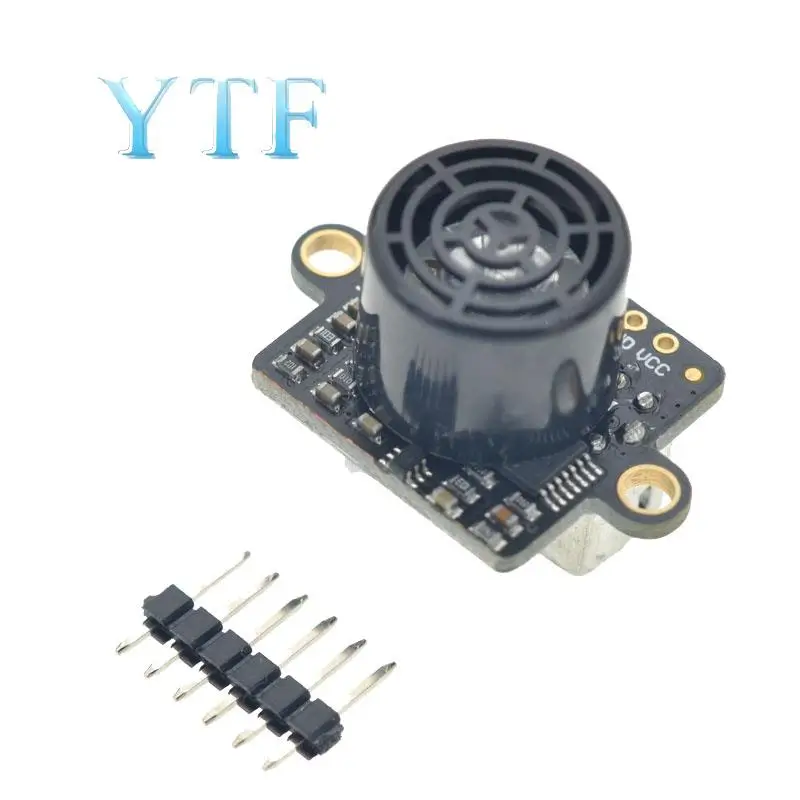

GY-US42-это высококачественный датчик дальномера. Рабочее напряжение 3-5 В, энергопотребление, малый размер, простая установка.
Принцип работы: зонд испускает ультразвуковые волны, после облучения измеренного объекта, зонд принимает и возвращает акустическую волну и использует разницу во времени для расчета фактического расстояния.
Модуль имеет 3 способа считывания данных: последовательный UART (уровень TTL), IIC, импульсный PWM режим.
Последовательный порт скорости передачи данных 9600bps и 115200bps, настраиваемый, непрерывный, запросите выход двух способов. Настройки энергосбережения.

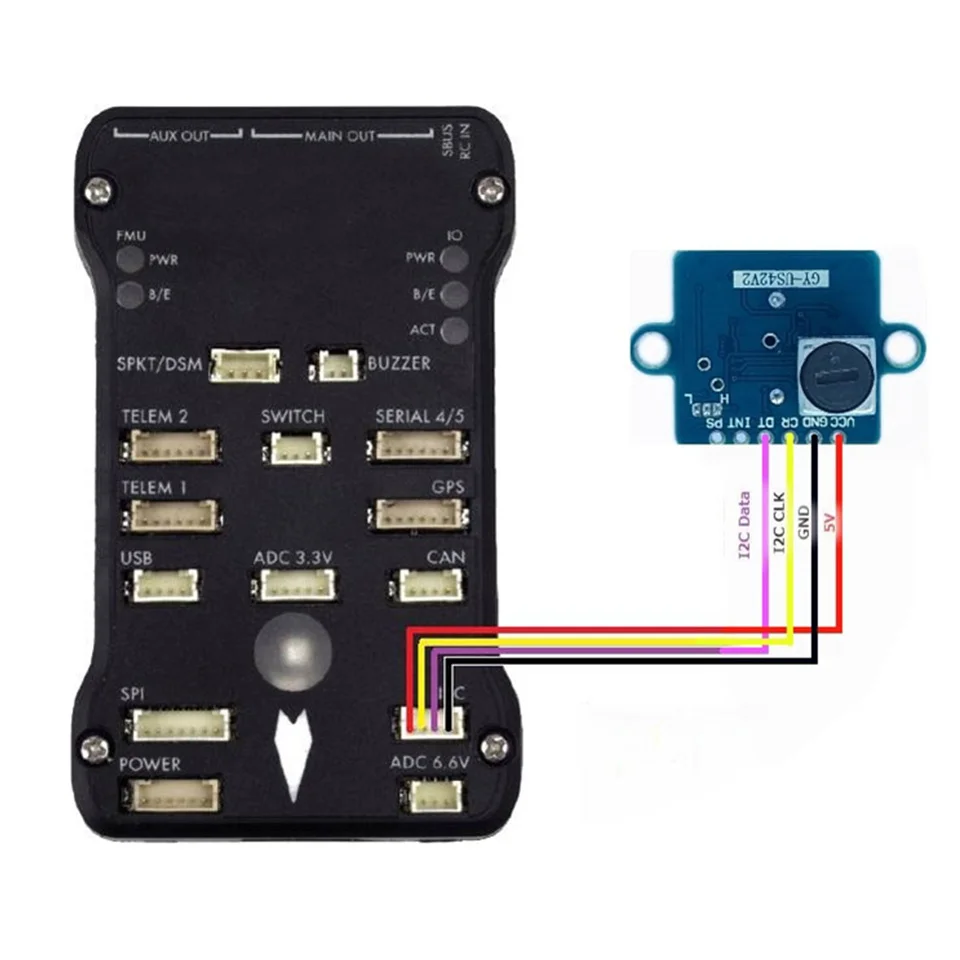

IIC может изменить внутренний адрес для облегчения подключения шины IIC к нескольким модулям одновременно. Импульсный PWM выход, такой же, как SR04. Модуль может адаптироваться к различным условиям работы, прямая связь с микроконтроллером. Подключите компьютер, когда вам нужен модуль USB к TTL, прямое подключение. Режим IIC может быть прямым, APM, Pixhawk и другими звеньями управления полетом.
Предоставляем процедуры связи с микроконтроллером aroduino, 51, stm32. Не предоставляет схемы и внутренний источник микроконтроллера. В результате отправки и приема интегрированного ультразвукового зонда, диапазон слепых составляет около 20 см, отклонение в пределах 20 см является недействительным.

Особенности продукта

Источник питания 3-5 В
Встроенный MCU Вычисляет расстояние
IIC, последовательный порт, PWM формат связи
Закрыть 40 Гц цикл измерения
С соответствующим программным обеспечением для ПК
Интегрированный зонд, малый размер

Технические параметры

Диапазон измерения: 20 см ~ 720 см (VCC = 5 В)
Разрешение: 1 см
Частота отклика: 15 Гц (полный диапазон)
Рабочее напряжение: 3-5 В
Рабочий ток: 9 мА (VCC = 5 В)
Рабочая температура: -20 градусов Цельсия ~ 65 градусов Цельсия
Температура хранения: от-40 градусов Цельсия до 85 градусов Цельсия
