Характеристики

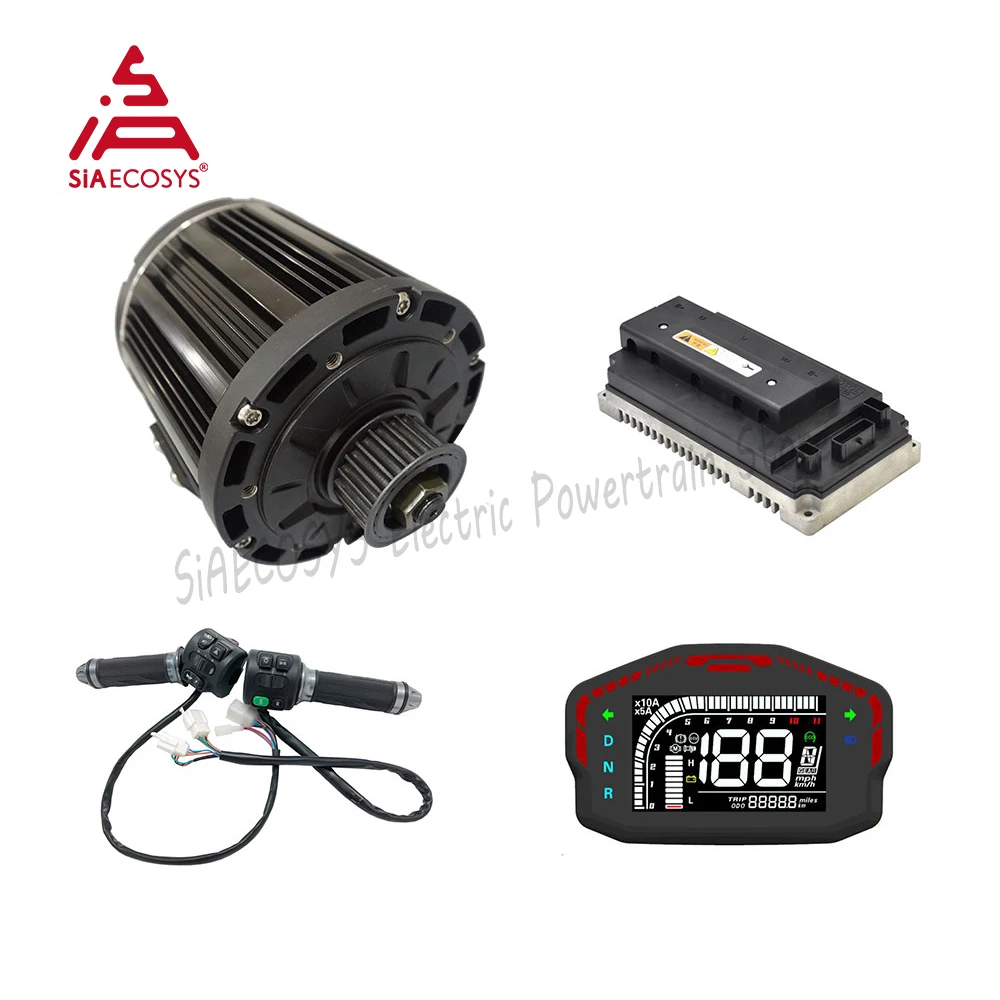

QS двигатель 138 70H 3 кВт V1 Звездочка Середина Привода Мотор наборы с Votol контроллер дисплей

Для 138 3000 Вт Середина привода двигателя комплект 6000 Вт непрерывная Номинальная poweR, Он может быть использован для электрический светильник мотоцикла, который может быть 72V 100KPH.

E. g. Dirt bike

Вес электронного мотоцикла, около 130 кг + 2*80 кг

Скорость: Непрерывная 100 км/ч

Передаточное отношение: 1:2.3*3 (Двухступенчатая передача)

Наклон скалолазания: 30 ° @ 208 кг

Аккумулятор: 72V52h

Шина: 0,6138 м, Модель: 130/70-17

Один комплект включает комплекты ниже

Гребень 1: пояс с EM200

1. 1 шт. X QSMOTOR 138 3000 Вт для ремня(6000 Вт непрерывная Номинальная мощность на самом деле)

2. 1 шт. X Votol EM200SP синусоидальный контроллер двигателя со стандартным CAN-BUS

3. 1 шт. X DKD ЖК-спидометр

4. 1 шт. дроссельная заслонка Z6 с комбинированным переключателем

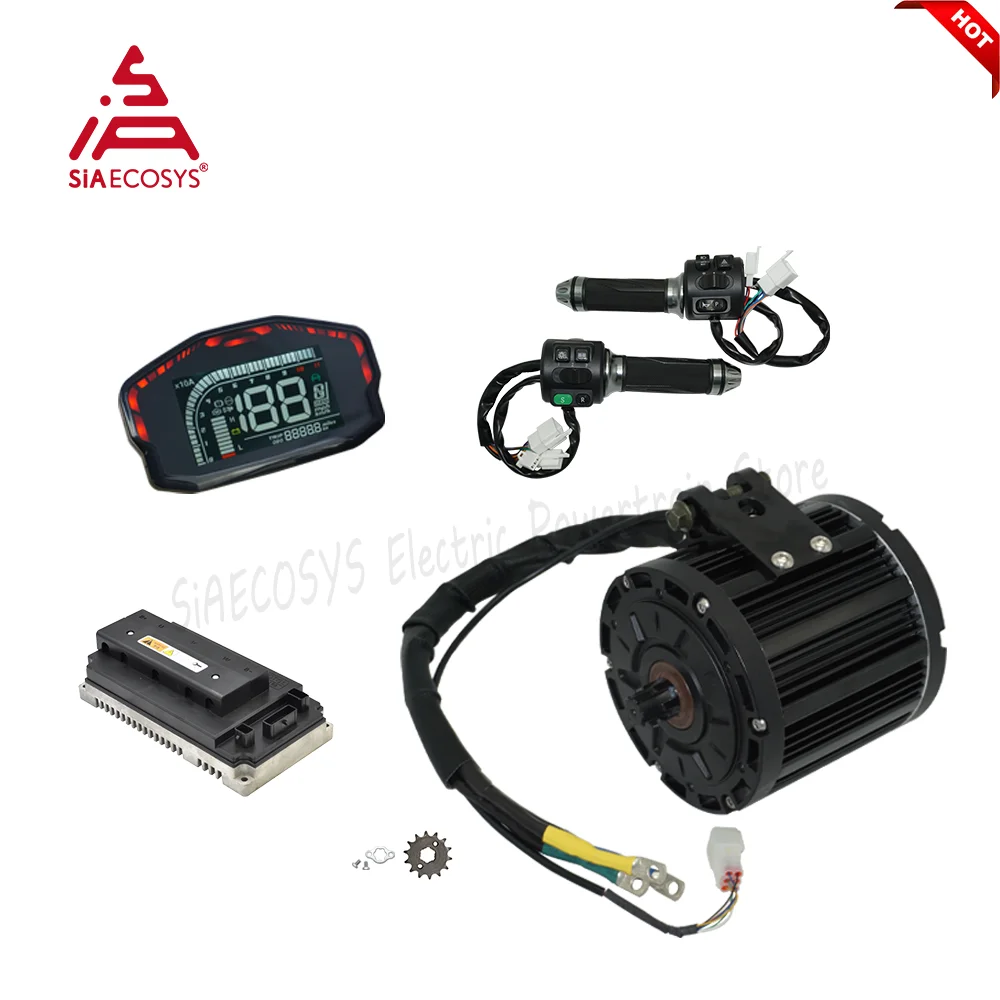

Расческа 2: цепь с EM200

1. 1 шт. X QSMOTOR 138 3000 Вт для цепи(6000 Вт непрерывная Номинальная мощность на самом деле)

2. 1 шт. X Votol EM200SP синусоидальный контроллер двигателя со стандартным CAN-BUS

3. 1 шт. X DKD ЖК-спидометр

4. 1 шт. дроссельная заслонка Z6 с комбинированным переключателем

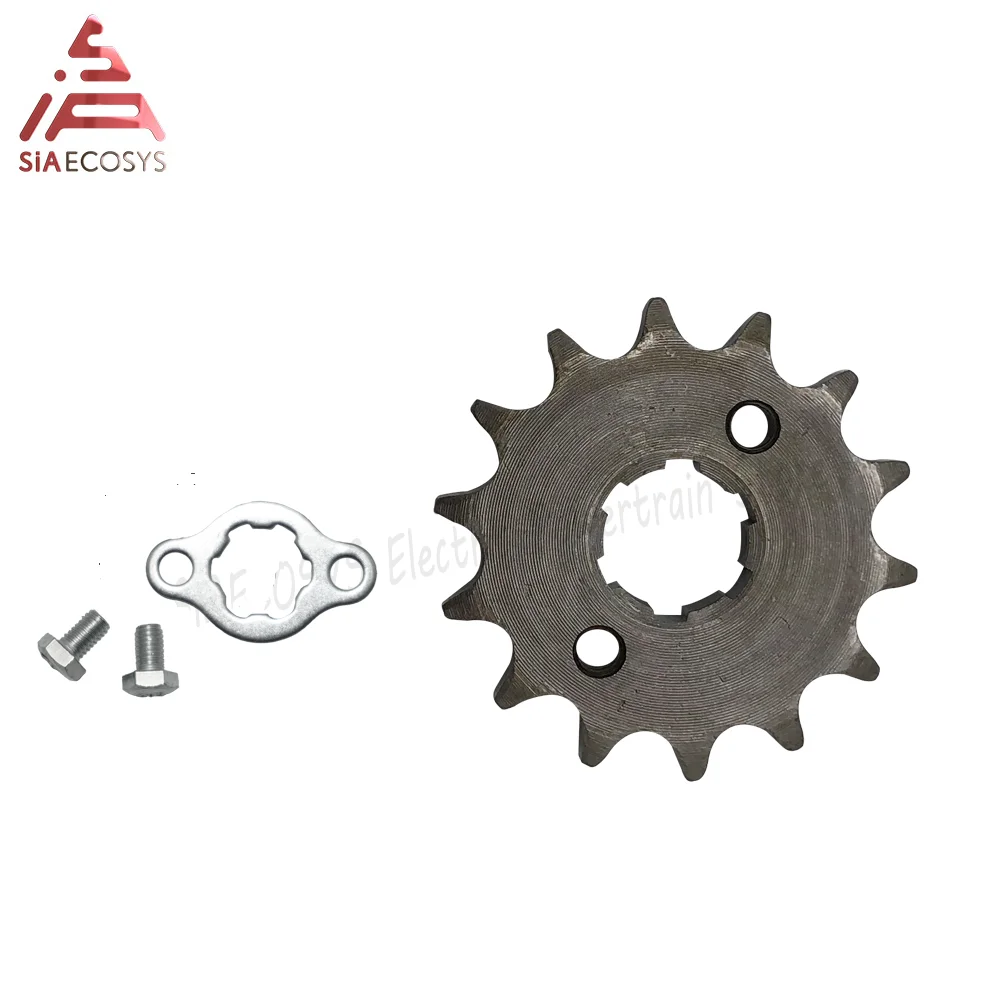

5. 1 шт. X 428 14T звездочка

Расческа 3: пояс с EM150

1. 1 шт. X QSMOTOR 138 3000 Вт для ремня(6000 Вт непрерывная Номинальная мощность на самом деле)

2. 1 шт. X Votol EM150SP синусоидальный контроллер двигателя со стандартным CAN-BUS

3. 1 шт. X DKD ЖК-спидометр

4. 1 шт. дроссельная заслонка Z6 с комбинированным переключателем

Расческа 4: цепь с EM150

1. 1 шт. X QSMOTOR 138 3000 Вт для цепи(6000 Вт непрерывная Номинальная мощность на самом деле)

2. 1 шт. X Votol EM150SP синусоидальный контроллер двигателя со стандартным CAN-BUS

3. 1 шт. X DKD ЖК-спидометр

4. 1 шт. дроссельная заслонка Z6 с комбинированным переключателем

5. 1 шт. X 428 14T звездочка

Расческа 5: пояс с EM150

1. 1 шт. X QSMOTOR 138 3000 Вт для ремня(6000 Вт непрерывная Номинальная мощность на самом деле)

2. 1 шт. X Votol EM150SP синусоидальный контроллер двигателя со стандартным CAN-BUS

3. 1 шт. X DKD ЖК-спидометр

4. 1 шт. дроссельная заслонка Z6 с комбинированным переключателем

5. 1 шт. проводка автомобиля подходит для EM50sp-EM150sp контроллера

Расческа 4: цепь с EM150

1. 1 шт. X QSMOTOR 138 3000 Вт для цепи(6000 Вт непрерывная Номинальная мощность на самом деле)

2. 1 шт. X Votol EM150SP синусоидальный контроллер двигателя со стандартным CAN-BUS

3. 1 шт. X DKD ЖК-спидометр

4. 1 шт. дроссельная заслонка Z6 с комбинированным переключателем

5. 1 шт. X 428 14T звездочка

6. 1 шт. проводка автомобиля подходит для EM50sp-EM150sp контроллера

Ключевые особенности

1) светильник небольшого размера и веса

2) Высокая производительность от ослабления потока

3) Высокая эффективность во время скалолазания и лучшее ускорение

4) Поддержка регенеративного торможения

Описание товара

Спецификация Genearlly

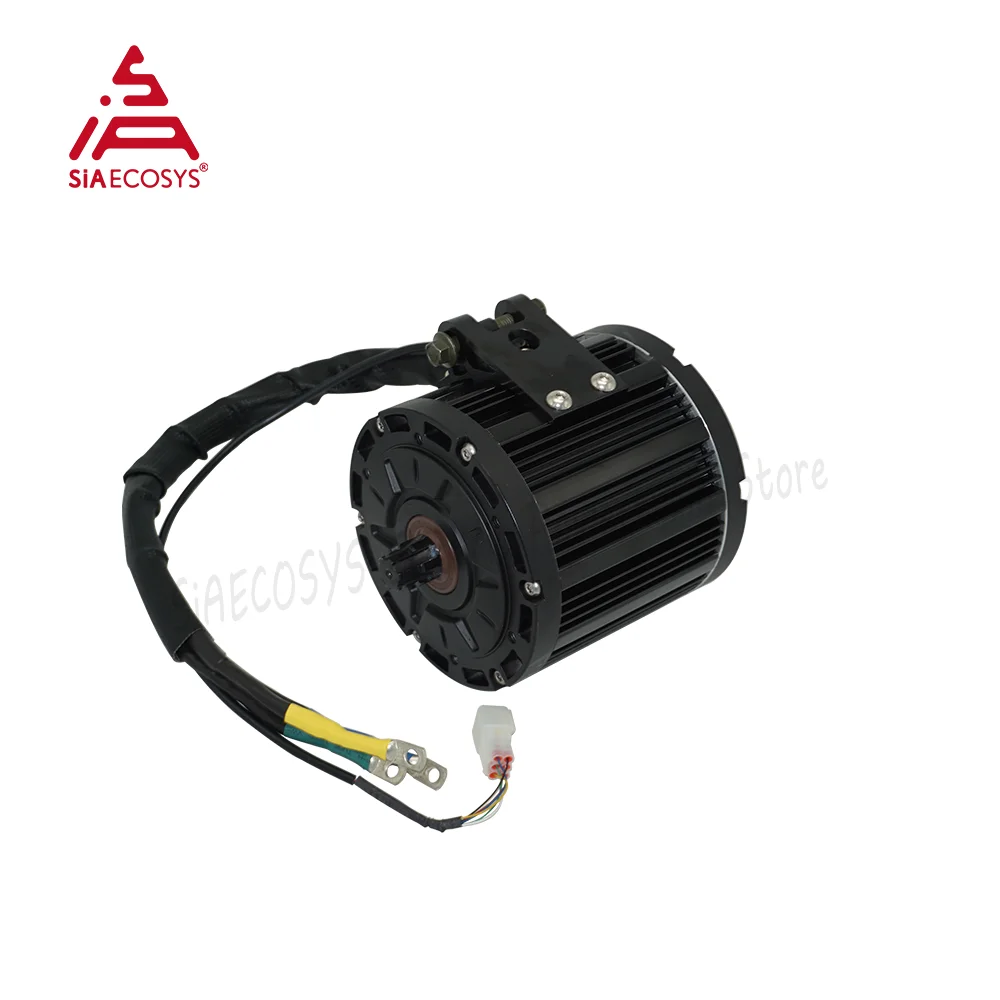

· Тип двигателя: PMSM IPM мотор с датчиком Холла

Номинальная мощность:6000 Вт непрерывный 10 квт пик

Номинальное напряжение: 72 в

· Скорость: 3800 об/мин Пик (основные об/мин), 6200 об/мин пик с ослаблением потока

· Максимальный крутящий момент: 45-55N.m пик.

· Максимальная Эффективность: около 94%

· Непрерывный ток батареи: 67 A (72V)

· Пиковый ток батареи: 140A (72V)

· Рабочая температура: 70-130 ℃, Пик 150 ℃

. Датчик температуры KTY-83/122 является необязательным, если вам нужно, пожалуйста, сообщите продавцу

· Набор для одного зала с водонепроницаемыми соединителями

Водонепроницаемость: IP67

· Охлаждение: холодный воздух

-Размеры: φ162X210mm

· Фазовый провод: 17 мм ²

· Класс изоляции: F

· Рабочая система: S9

· Цвет: черный

· N.W./G.W.: около 10,8 кг/12,5 кг

· Размер посылка: 34 см * 34 см * 33 см

· Ось сочетается с 428 звездочками, зубьями на выбор 11T, 12T, 13T, 14T (по умолчанию) и т. Д.

PS. Он может быть спроектирован как ремень и звездочка (по умолчанию).

Если вы заинтересованы только в покупке мотора среднего привода, пожалуйста, нажмите на картинку ниже для покупки по ссылке.

Размерный Рисунок:

QS 3 кВт 138 двигатель среднего привода (новый внешний вид)

Отчет об испытании силового поезда:

Для одиночного двигателя без ослабления потока, прибл. 55н. М пик

Для одиночного двигателя с ослаблением потока, около 54N.m пик

2.Votol EM150SP контроллер двигателя со стандартами CANBUS

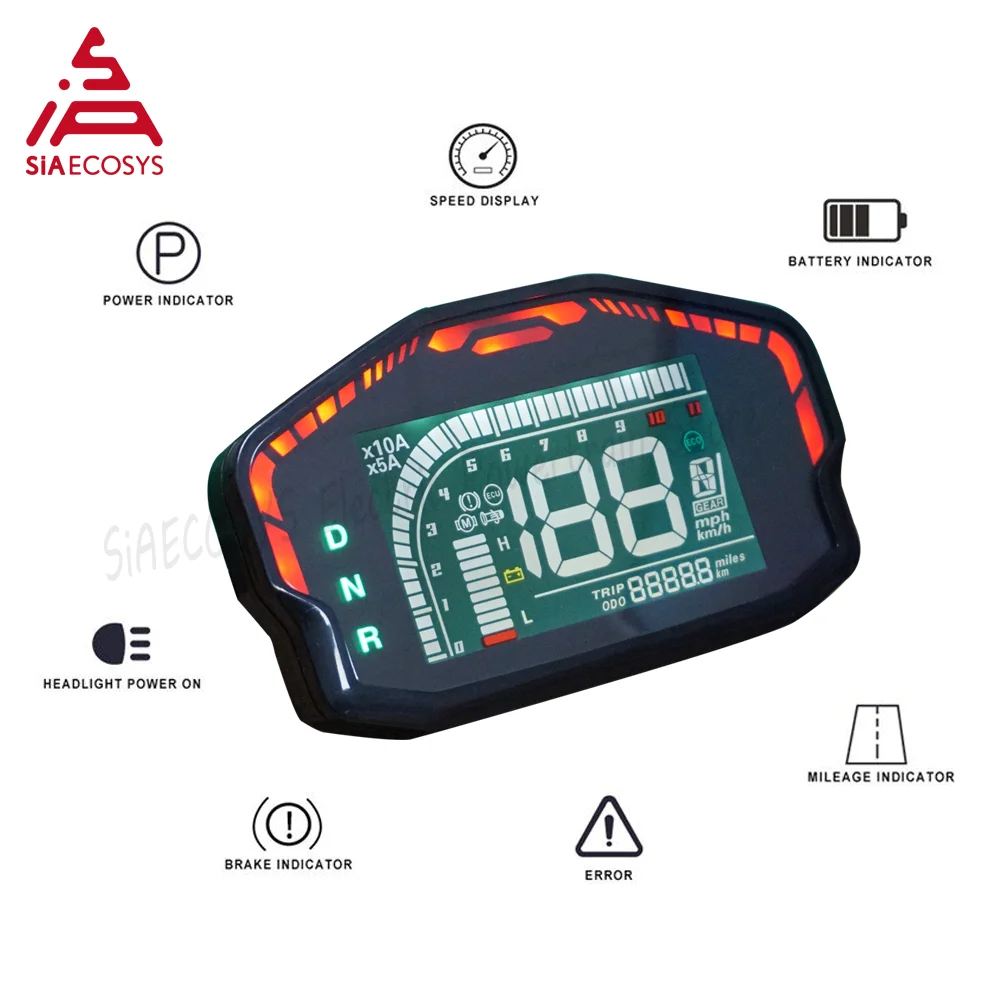

3. DKD ЖК-спидометр, can-bus (опционально)

Дисплей D N R, P, S gear и ток батареи X5/10

П. С. : Если работающий аккумулятор не имеет связи can-bus, то Спидометр can-bus всегда показывает отсутствие электричества.

Таким образом, мы предлагаем сделать Спидометр в качестве версии линии связи, если клиент не может получить аккумулятор can-bus.

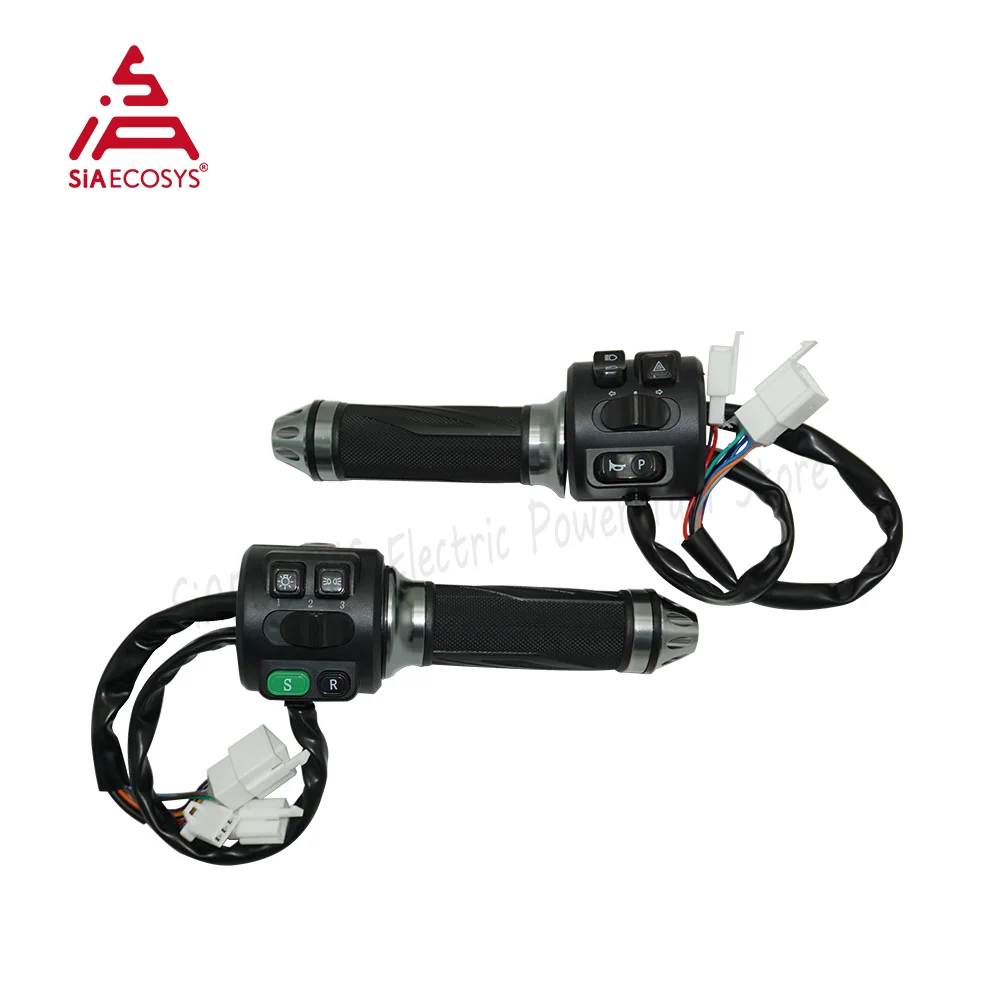

4. Z6 дроссельная заслонка с комбинированным переключателем

С реверсом, кнопкой парковки (дроссельная заслонка ВКЛ./ВЫКЛ.), 3 скользящих переключателя, Кнопка s/boost, светильник и рог.

Хорошо сочетается с контроллером VOTOL.

5. Проводка автомобиля подходит для EM50sp-EM150sp контроллера

Схема проводки

Пожалуйста, обратите внимание:

Доступен Дополнительный внешний вид, чертеж, Кривая производительности/отчет о тестировании.

Если вам нужна дополнительная техническая информация, пожалуйста, свяжитесь с нами.

Мы дадим вам ответ в течение 12 часов.

Применение для 3 кВт звездочки ось Средний приводной двигатель
