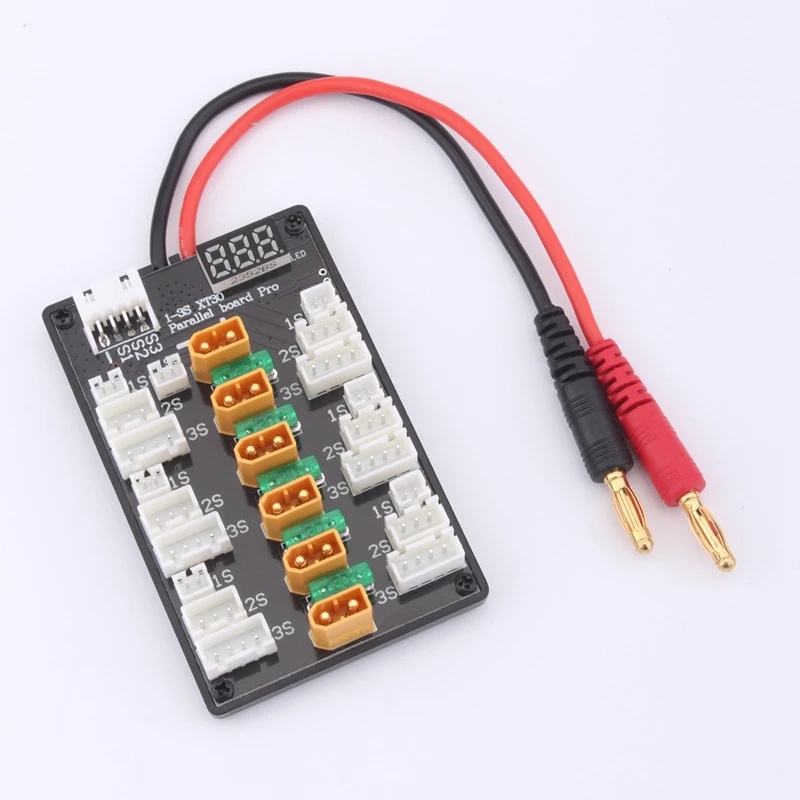

Новая параллельная зарядная плата для литий-полимерного аккумулятора XT30 PRO 1S-3S

Характеристики

Новый XT30 PRO 1S-3S Разъем Lipo батарея параллельная зарядка плата для IMAX B6 зарядное устройство RC автомобиль Дрон баланс заряда часть Используйте и заполняйте доску

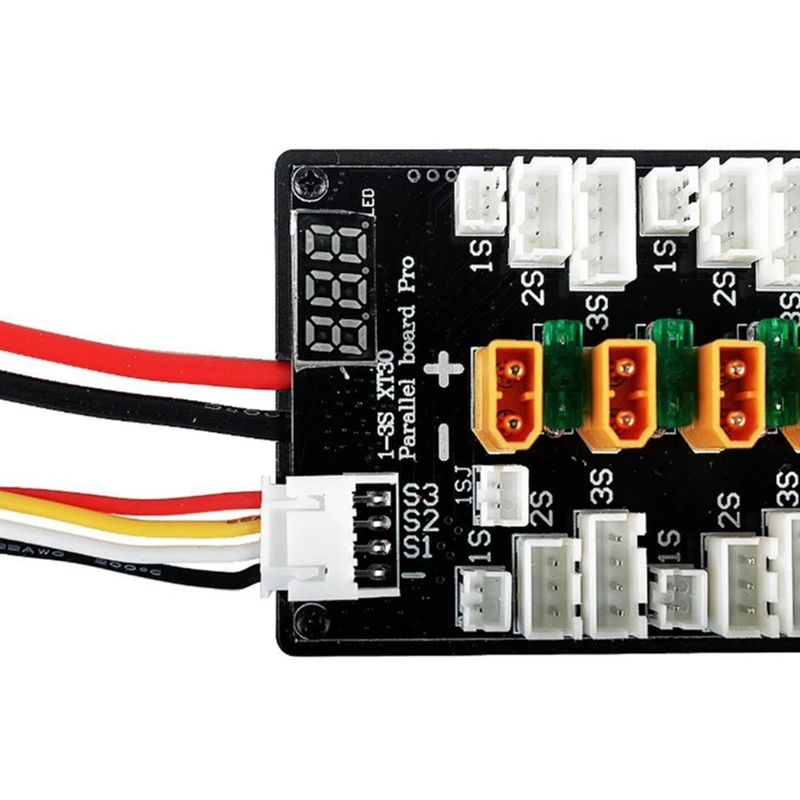

1. 1S Зарядка аккумулятора: нужно найти проводку терминала 2p_2.0мм, подключить соединитель "1SJ" и соединитель "1S" рядом с ним, подключите аккумулятор 1S к другим клеммам 5 1S, а затем введите общее напряжение в клемму. (Красная и черная Толстая линия: головка XT60 или головка банана) Подключение к зарядному устройству для зарядки, линия сбалансированного интерфейса 4P не требует подключения.
2. Зарядка аккумулятора 2S/3S: соединение между «1SJ» и «1S» должно быть сначала отключено (не используется проводка 2P_2.0mm), затем 4P сбалансированная линия и общая Клеммная линия напряжения (головка XT60/головка банана) подключаются к зарядному устройству для зарядки.

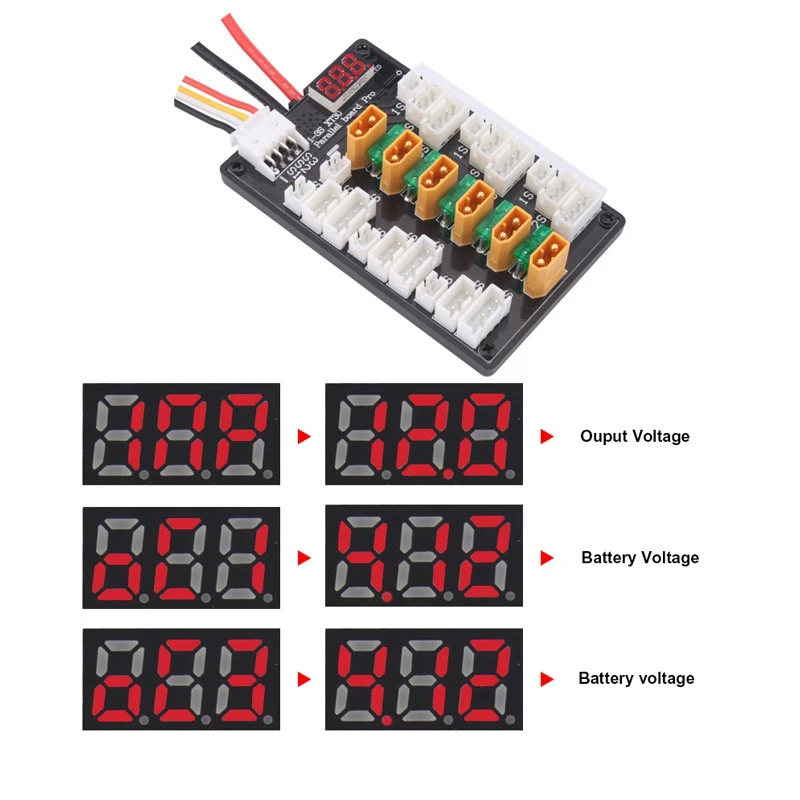

3. Дисплей переключения напряжения: "1NP 12,6": входное напряжение 12,6 в "o.C1 4,19": 1-е напряжение батареи 4,19 В
"O. C2 4,20": Секция 2 Напряжение батареи 4,20 в "o.C3 4,19": Секция 3 напряжение батареи 4,19 В

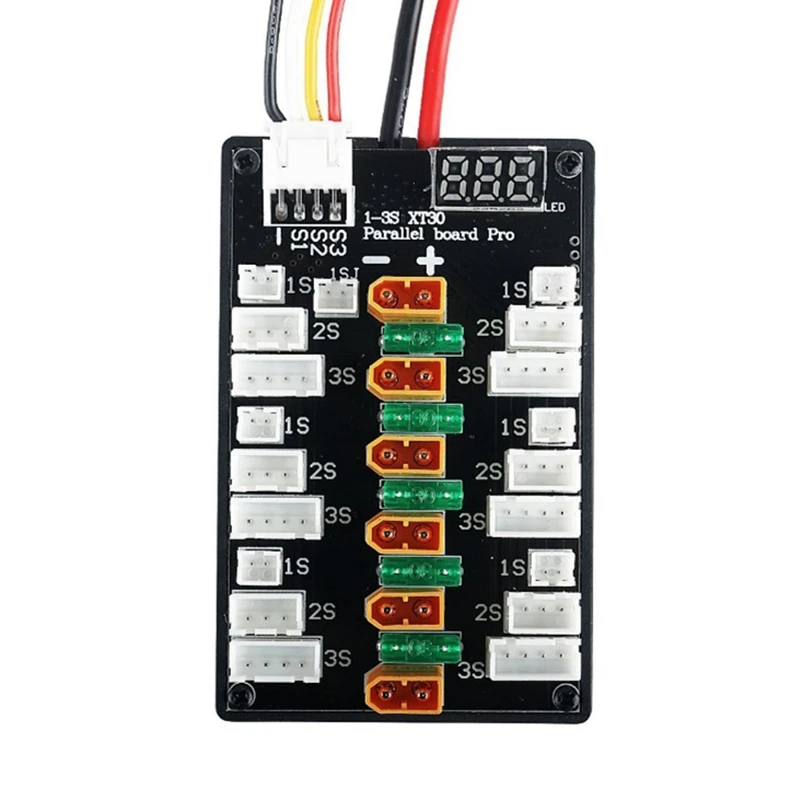

XT30 PRO представляет собой параллельную зарядную плату для 1S ~ 3S батарей, которые должны быть оснащены зарядным устройством.

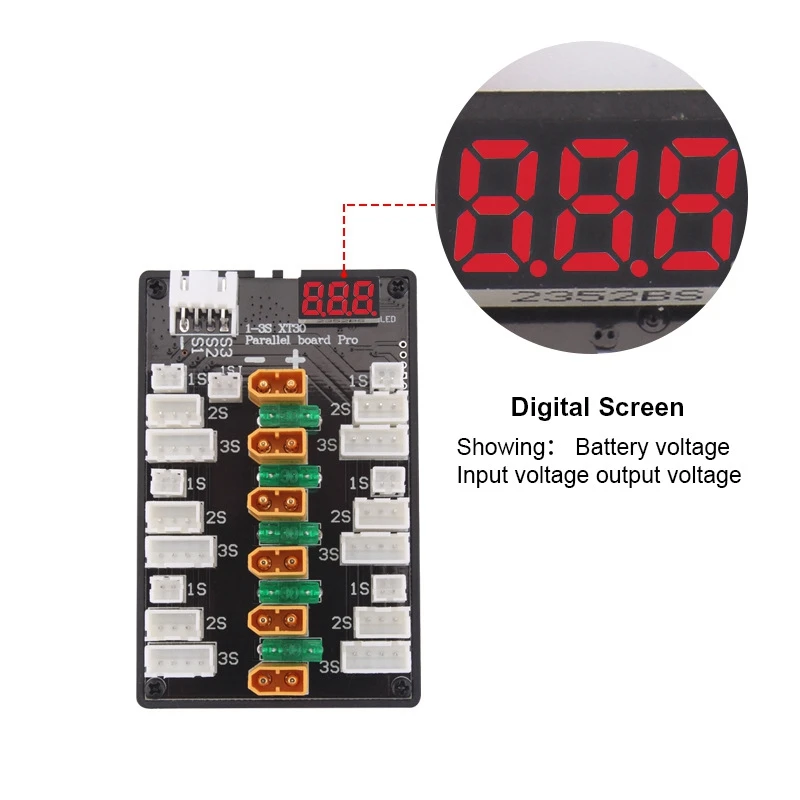

XT30 PRO имеет живой дисплей, который показывает общее входное напряжение и индивидуальное напряжение батареи.

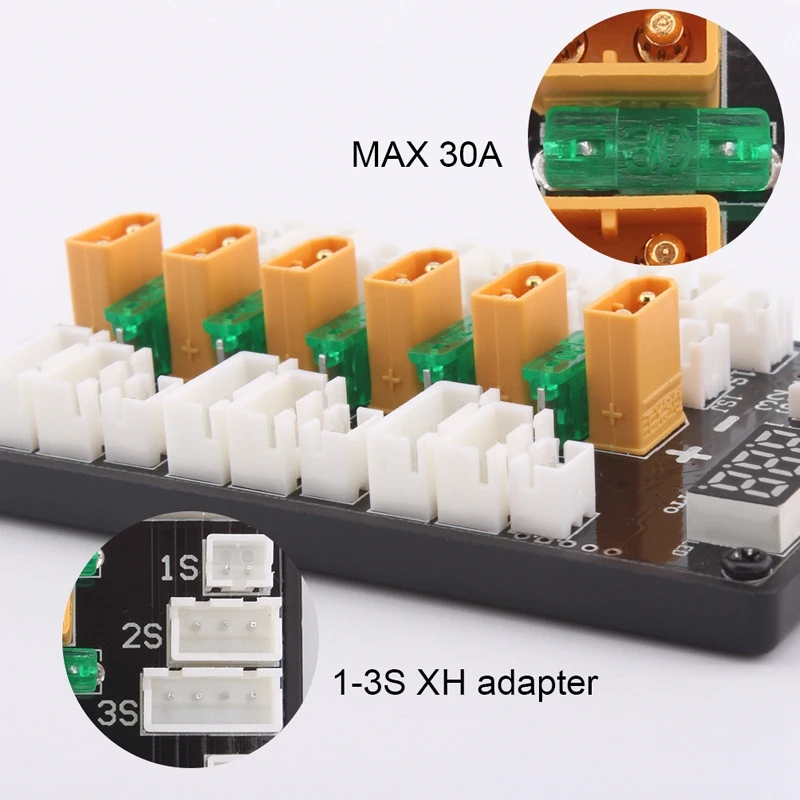

Терминал общего напряжения XT30 PRO имеет предохранитель 30A на канал для лучшей защиты аккумулятора.
Меры предосторожности:

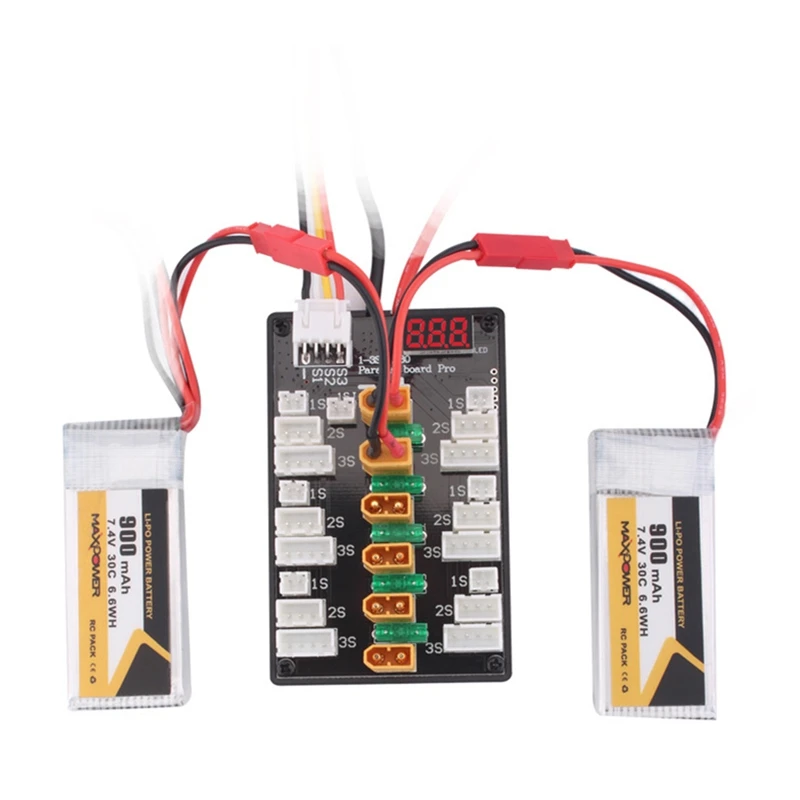

Особое внимание следует обратить на параллельную зарядку аккумуляторов:
1. Должно быть одинаковое количество батарей, разное количество батарей не может быть заряжено параллельно.
2. Для одного и того же Кол-во батареи, напряжение разница между каждым батареи должна быть в пределах 0,05 V.
3. Если разница в напряжении батареи слишком велика, прямое параллельное соединение приведет к разрядке аккумулятора. Мгновенный ток очень большой, предохранитель будет выдуваться или линия зарядного устройства будет выдуваться.
4. Проводка 2p_2.0мм используется только при зарядке аккумулятора 1S. Он должен быть отключен при зарядке аккумулятора 2S / 3S.
Технические характеристики
Температура окружающей среды: 0 °C-40 °C
Номер секции поддержки батареи: 1S / 2S / 3S
Точность отображения напряжения: общее напряжение: ± 20 мВ порт баланса: ± 10 мВ
Максимальный ток зарядки: 30A
Цвет: черный
Материал: АБС-пластик
Посылка:
1 * плата для зарядки XT30 Pro
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
