Характеристики
Huidu Новый Обычный HD-R50X полноцветный светодиодный экран для получения карты работы с HD-AX A60X C15 C35 T901 T901B VP210 VP410
Характеристика

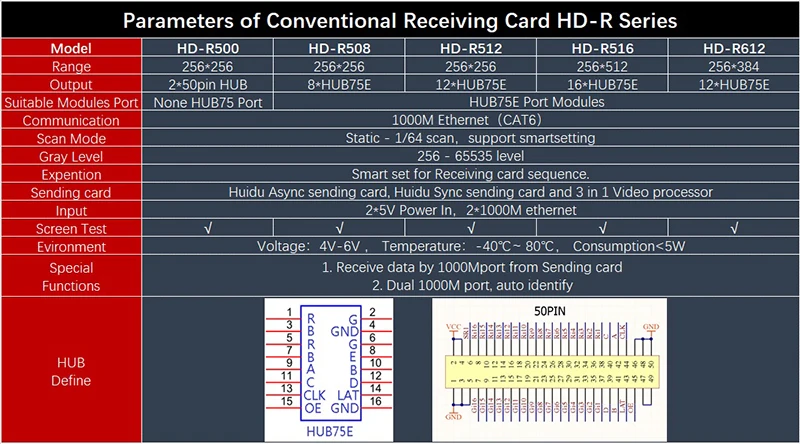

1. Полноцветная принимающая карта
R500(2 * HUB50pin), R508(8 * HUB75), R512(12 * HUB75), R516(16 * HUB75), R612(12 * HUB75) работа с картами Huidu для отправки Ax,A60x, A30/A30 +, Cx5, Cx0,A3, T901/T901B, VP210, VP410.
2. Диапазон управления
R500: рекомендуется 256*128, внутренний модуль с длиной нагрузки соответственно уменьшен;
R508/R512: Рекомендуется 256*256 пикселей, внутренний модуль с длиной нагрузки соответственно уменьшен;
R516/R612: рекомендуется 256*512 пикселей, внутренний модуль с длиной нагрузки соответственно уменьшен;
Примечание: полученная карта R500 должна работать сПлата ступицы(ПримерHUB08/HUB12/HUB75, Оптация)
Метод подключения

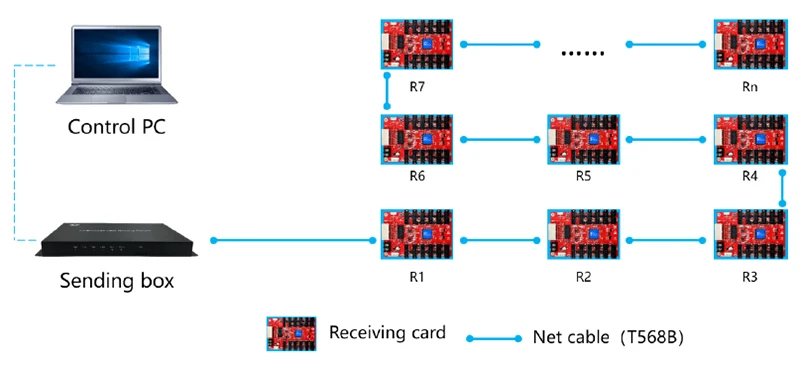

Схема подключения R512 с плеером A6

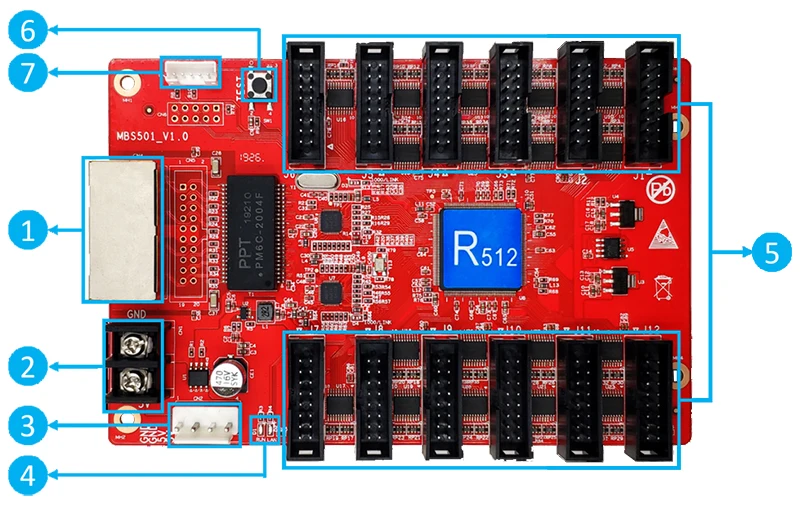

Описание внешнего вида
1). Порт Gigabit Ethernet, используемый для подключения карты отправки или карты приема, те же два сетевых порта взаимозаменяемы
2). Мощность интерфейс, отделение 2 может быть доступна с 4,5 V ~ 5,5 V постоянного тока;
3). Мощность интерфейс, может быть доступен с 4,5 V ~ 5,5 V DC напряжения; ( 2) 3) Подключите один из них ок.)
4). Индикатор работы, D1 мигает, чтобы указать, что карта управления работает нормально; D2 мигает быстро, чтобы указать, что гигабит был распознан и данные получены.
5). HUB75Eport, подключение к модулям,
6). Тестовая кнопка, используемая для проверки однородности яркости дисплея и плоскостности модуля дисплея.
7). Светильник внешнего Индикатора, светильник запуска и светильник передачи данных.
Меры предосторожности
1). Гарантируем долгосрочную стабильную работу системы, пожалуйста, продолжайте использовать стандартное напряжение питания 5 В.
Модель | Диапазон управления | Применение | Ссылка |
HD-C15C(Горячий) | 384*320 пикселей | Асинхронный двигатель контрольная карта для малых и средних экранов, подходит для светильник трафаретной, реклама, светодиодный экран, витрины, светодиодный экран и сюжет светодиодный экран и т. д | Https:/item/33030634858?spm=2114.12010612.8148356.19.20fa2413VER30k |
HD-C35C(Горячий) | 1024*512 пикселей | ||
HD-A3 | 655360 пикселей (1280*512 пикселей) | Async box player, подходит для общественных информационных экранов, рекламных машин, рекламных автомобилей и т. Д. | Https:/item/4000340975651?spm=2114.12010612.8148356.27.20fa2413VER30k |
HD-A4 | 655360 пикселей (1280*512 пикселей) | Асинхронная Двухрежимная четыре в одном коробка для воспроизведения, подходит для свадебного сайта светодиодный экран, Плаза светодиодный экран, светодиодный экран трансформируется и светодиодная реклама и т. Д. | Https:/item/4000317416148?spm=2114.12010612.8148356.29.20fa2413VER30k |
HD-A5(Горячий) | 1,3 миллион пикселей (1280*1024 пикселей) | ||
HD-A6 | 2,3 миллион пикселей (1920*1200 пикселей) | ||
HD-VP210 /HD-VP410(Горячий) | 1,3 миллион пикселей/2,3 миллион пикселей | HD-VP210/VP410-это трёхв-1 видеопроцессор, интегрирующий традиционный видеопроцессор, синхронную отправку карты и воспроизведение u-диска. | Https:/item/4000292862739?spm=2114.12010612.8148356.25.20fa2413VER30k |
HD-S108(Горячий) | Аксессуары | Полноцветная сенсорная коробка HD-S108, поддерживает мониторинг температуры, влажности и яркости в окружающей среде в реальном времени, S108 подходит для асинхронного контроллера. | Https:/item/32783981499?spm=2114.12010612.8148356.13.20fa2413w9CJH4 |
HD-S107 | Аксессуары | HD-S107 поддерживает измерение яркости в окружающей среде. Подходит для асинхронного контроллера. | Https:/item/32894409028?spm=2114.12010612.8148356.3.44844111xsfKk6 |
DS18B20 | Аксессуары | Датчик температуры, мониторинг и отображение температуры, он может использоваться для полноцветного и одноцветного контроллера. | Https:/item/32770921976?spm=2114.12010612.8148356.3.6d6069872A0Ffy |
