Характеристики

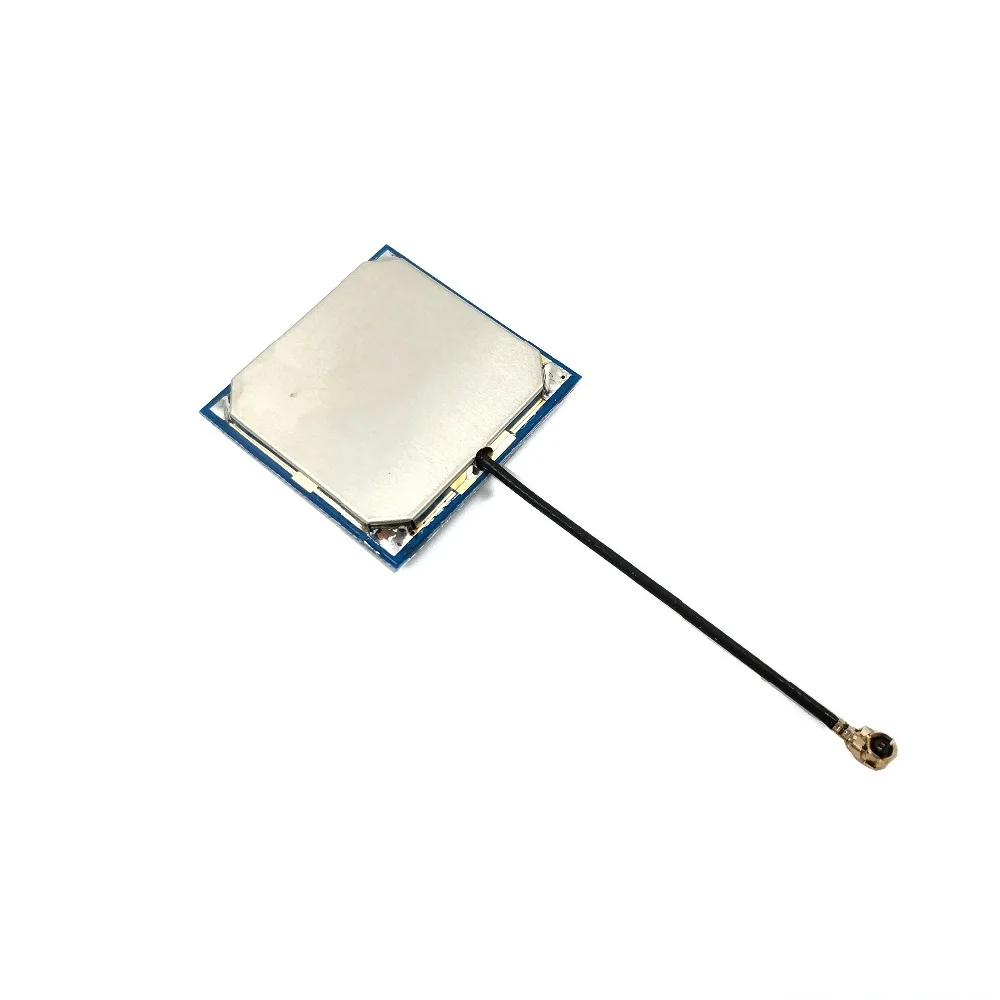

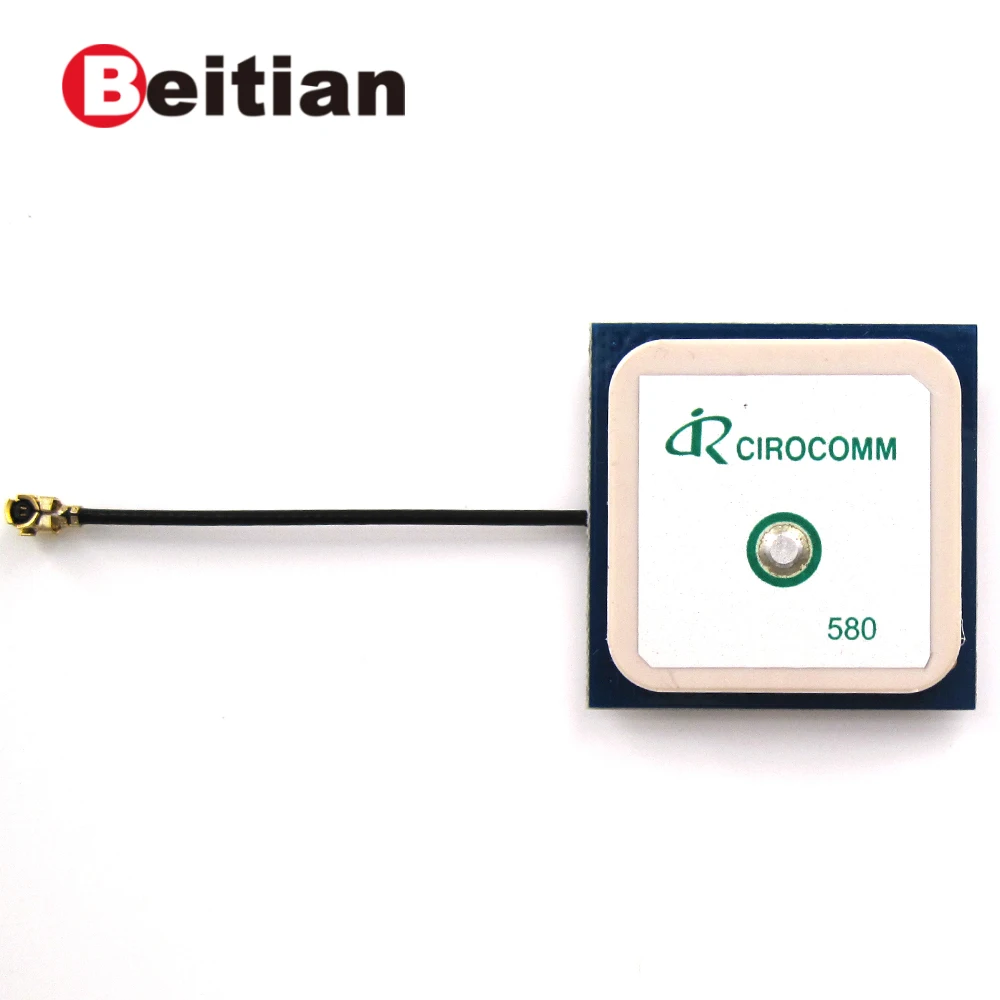

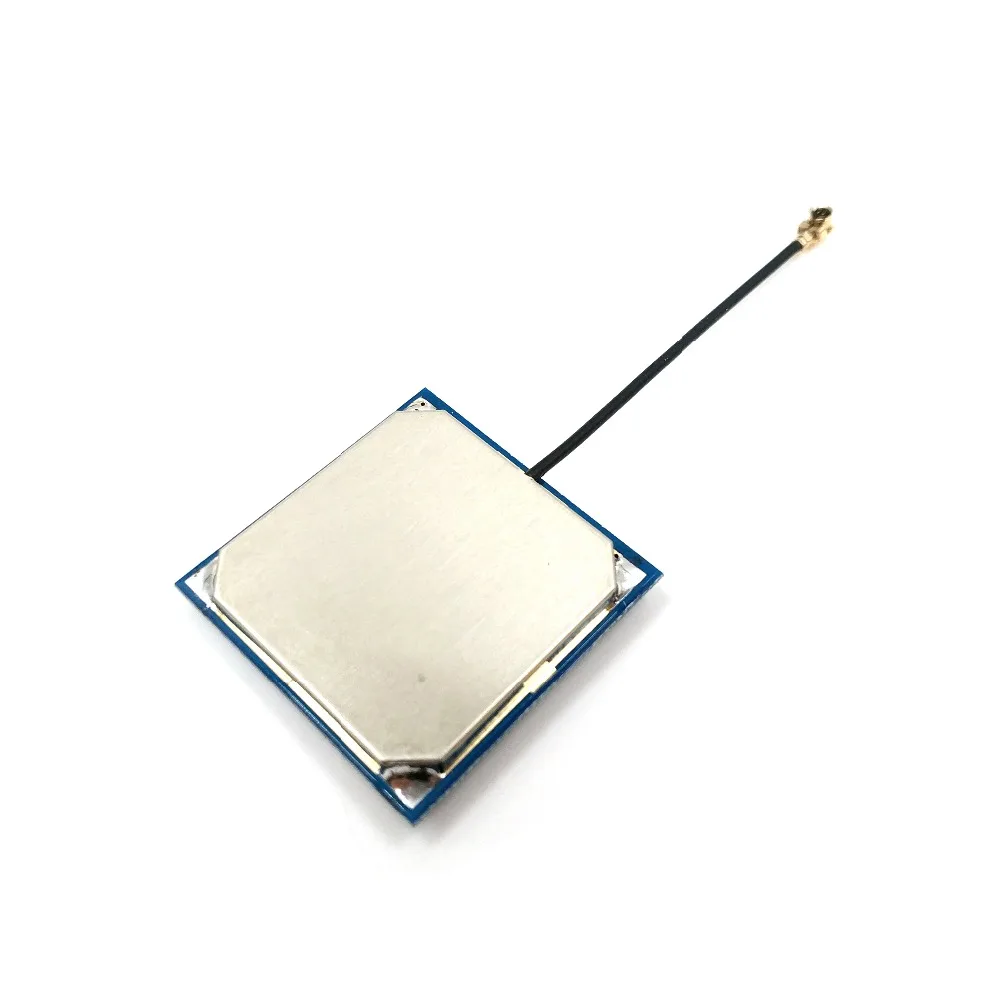

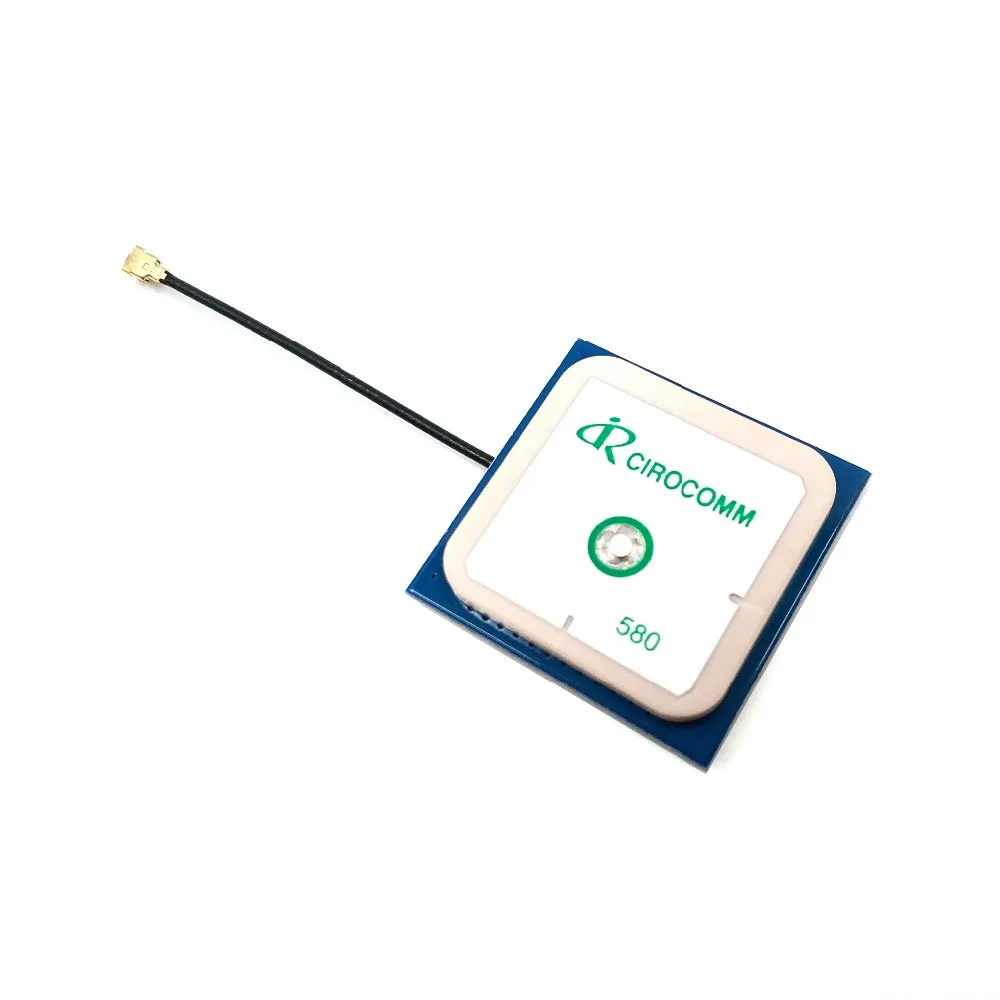

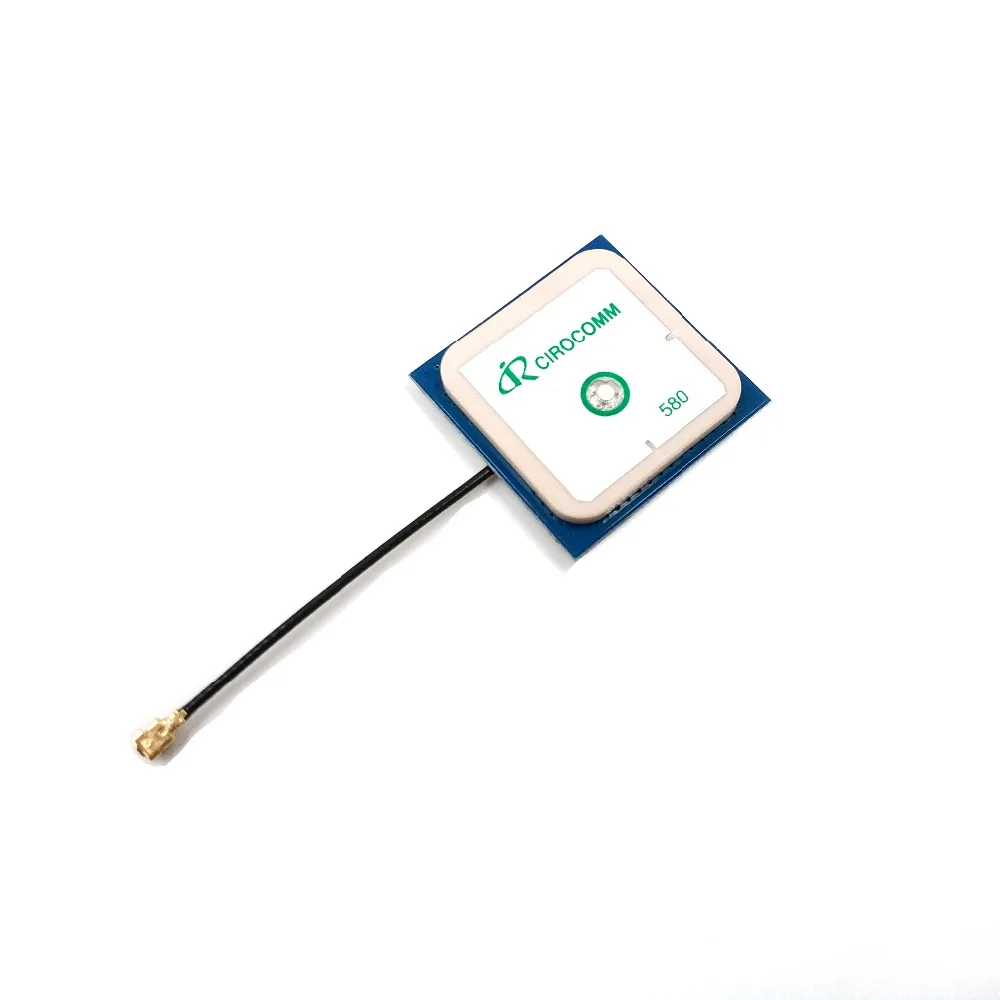

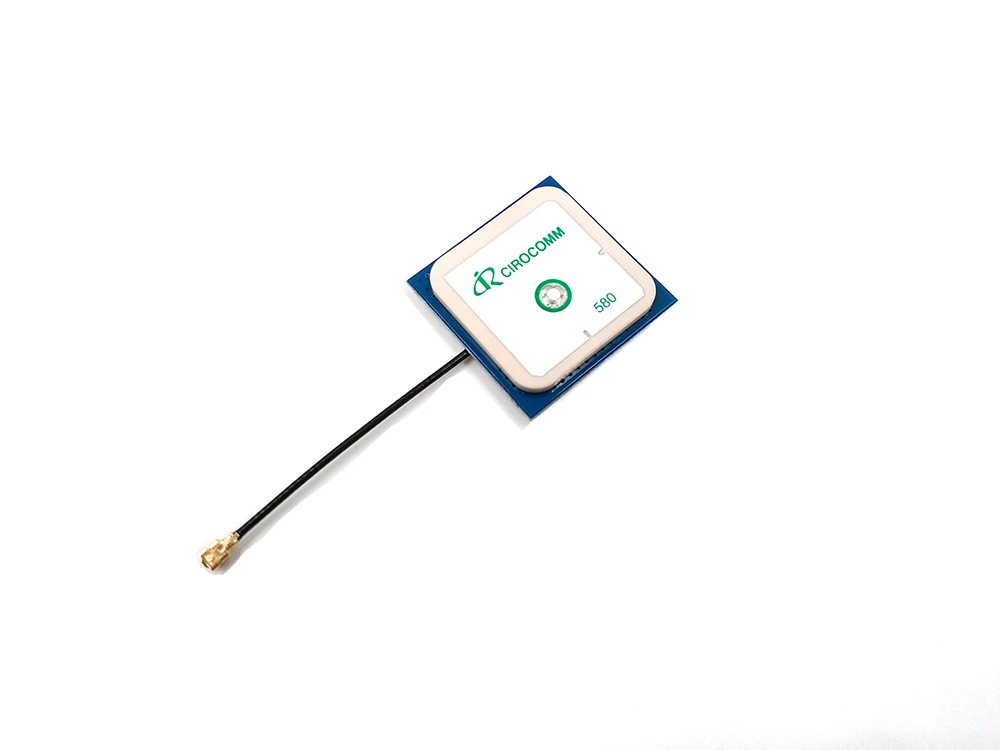

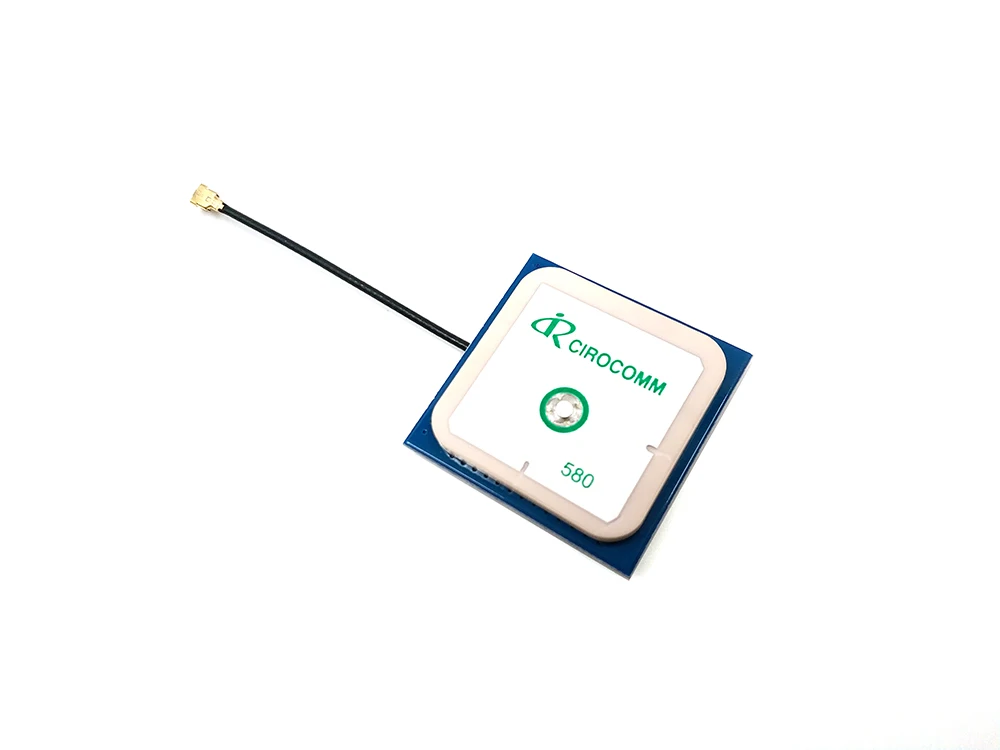

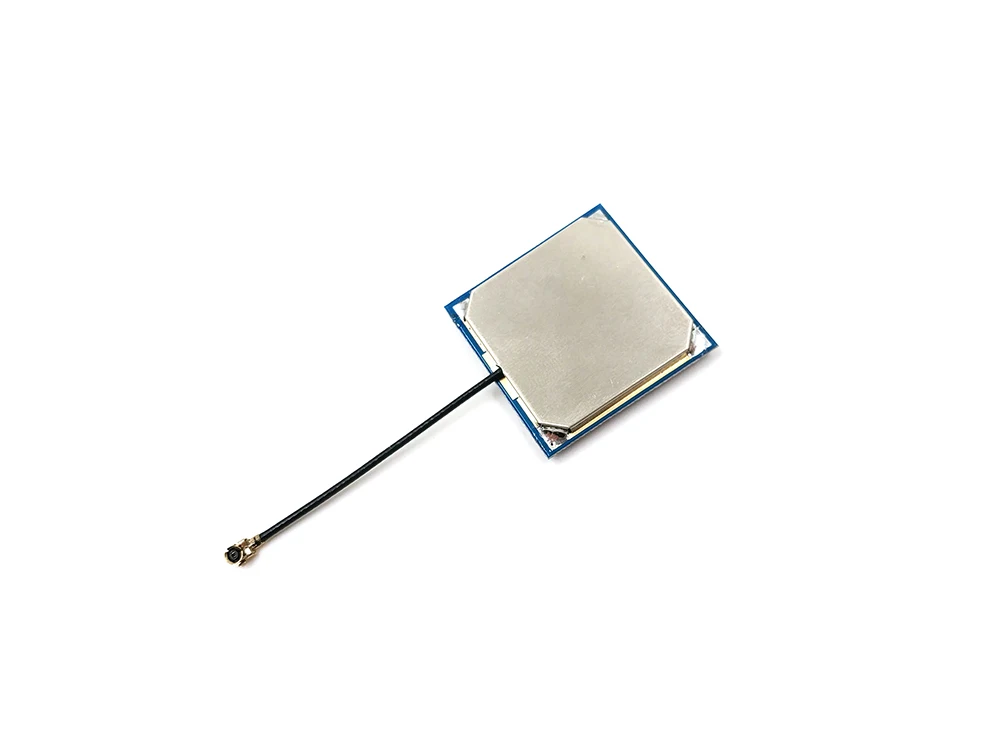

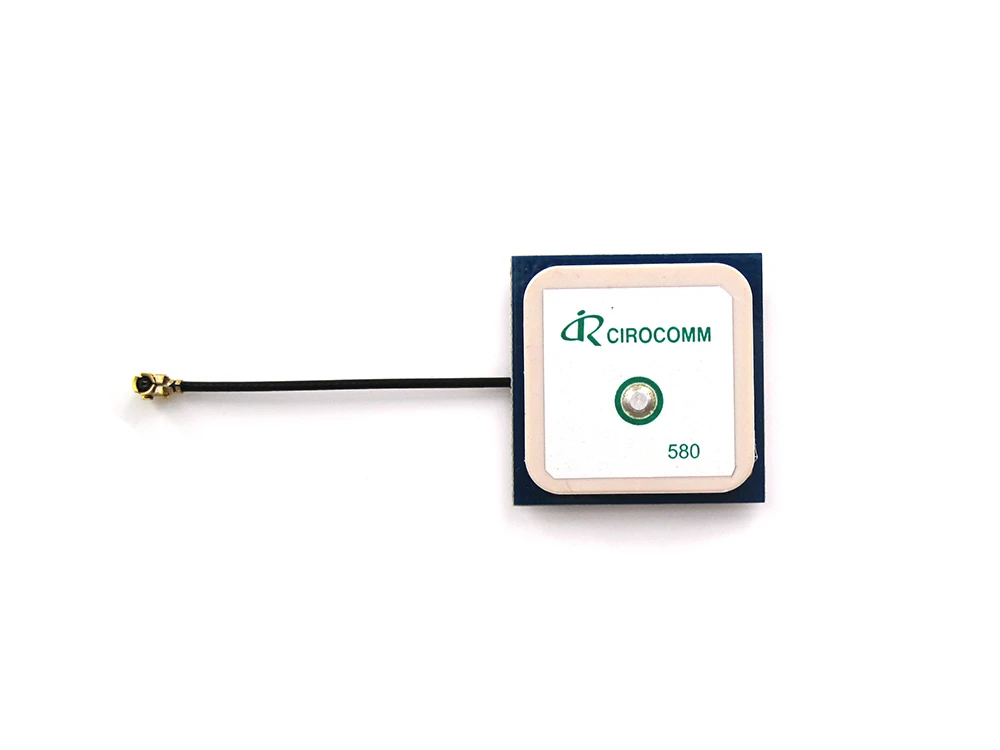

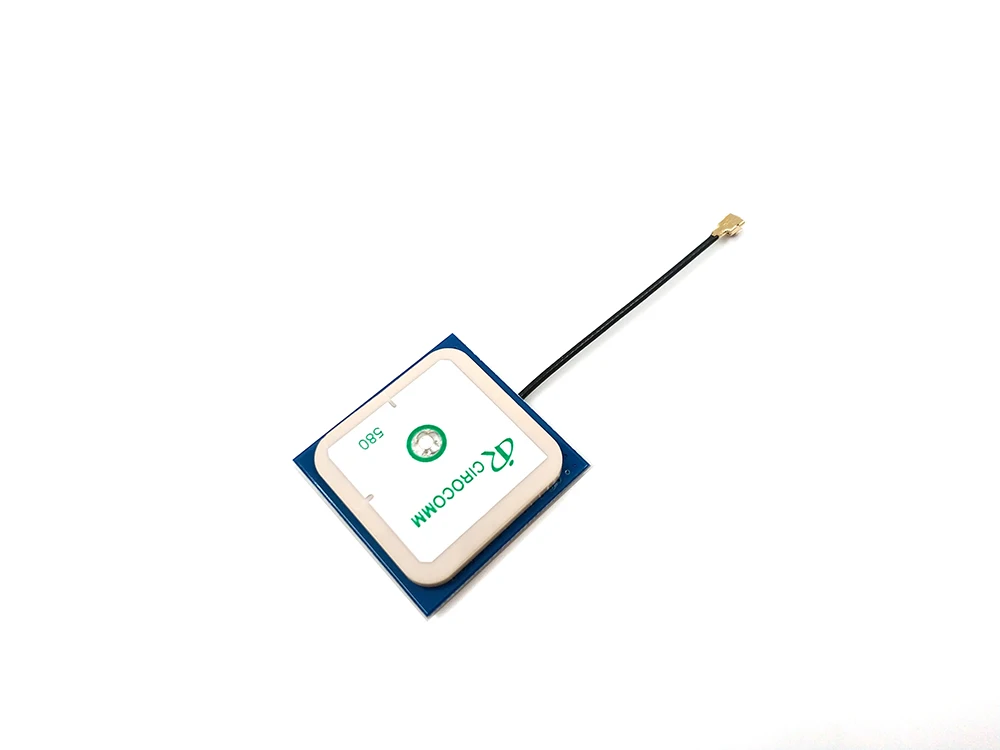

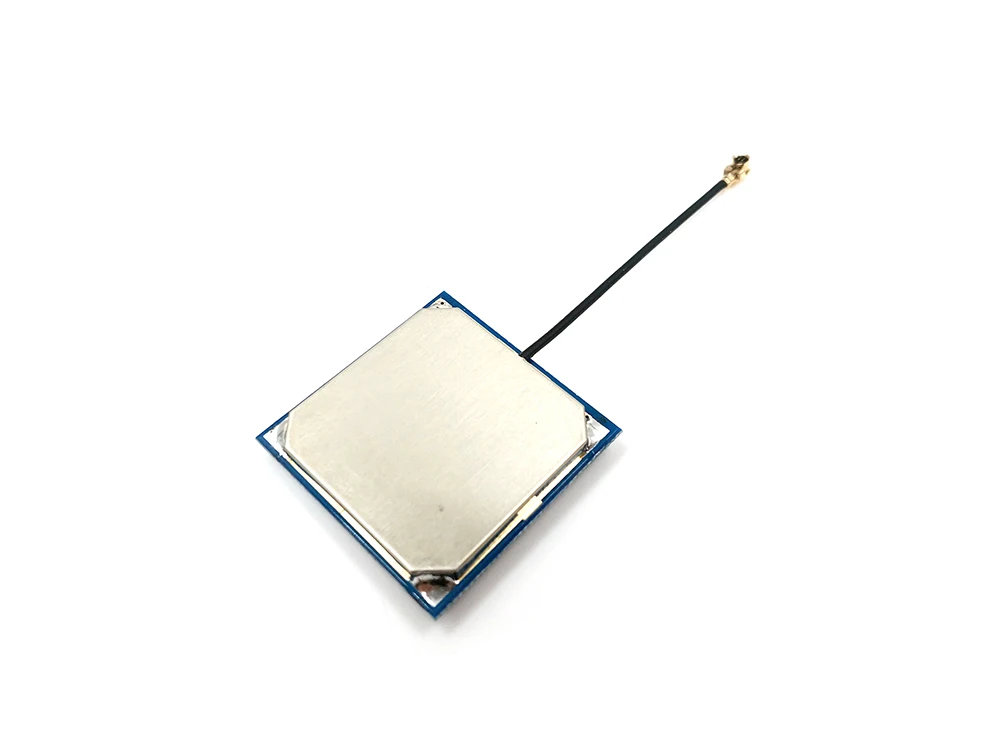

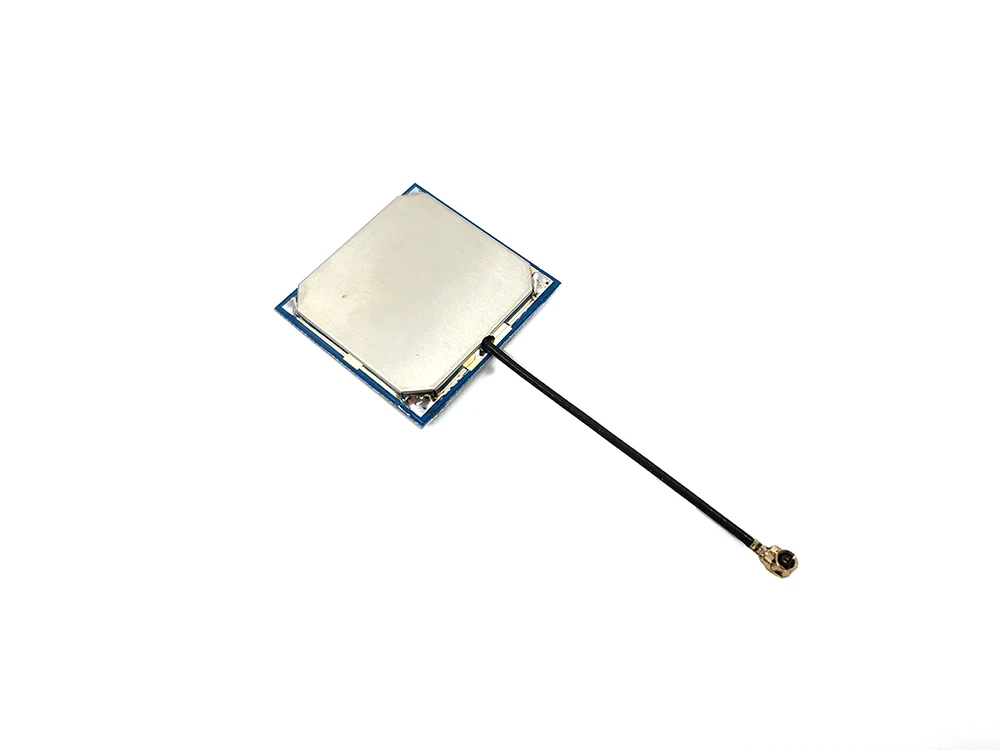

Модель: BT-580

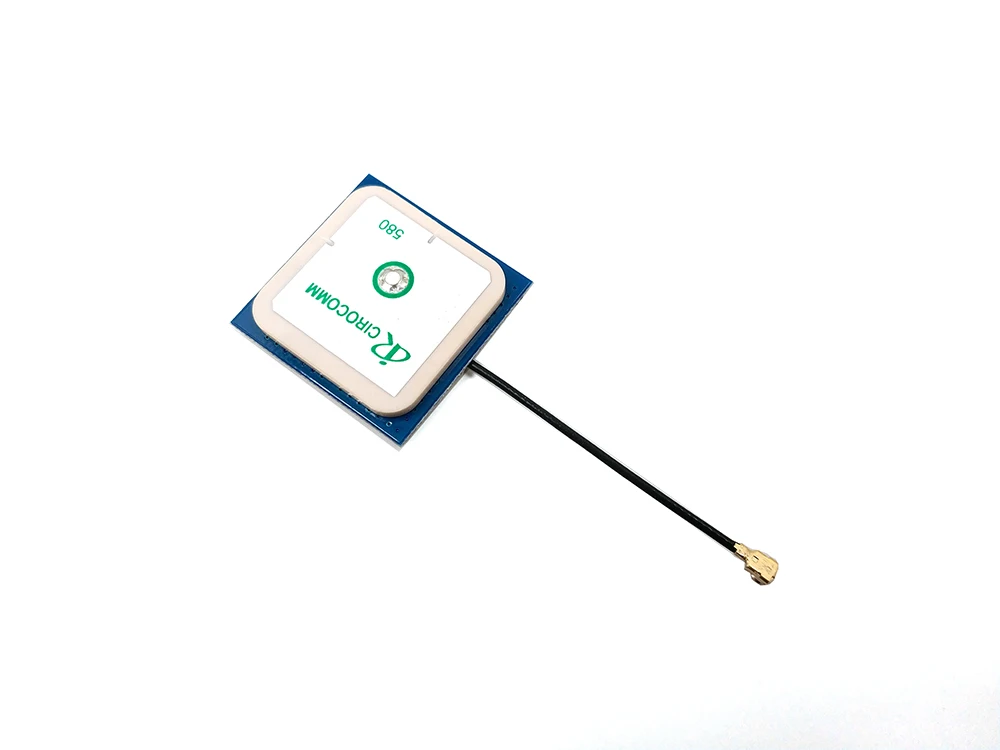

Антенна GPS использует керамическую антенну CIROCOMM, которая является известной крупной компанией в Тайване, китае. Антенна протестирована на соответствие импедансу 50 Ом, а ее размер шума меньше 1,0 дБм. Качество изготовления отличное. Многие клиенты с хорошей производительностью приема антенны могут выбрать этот вид антенны.

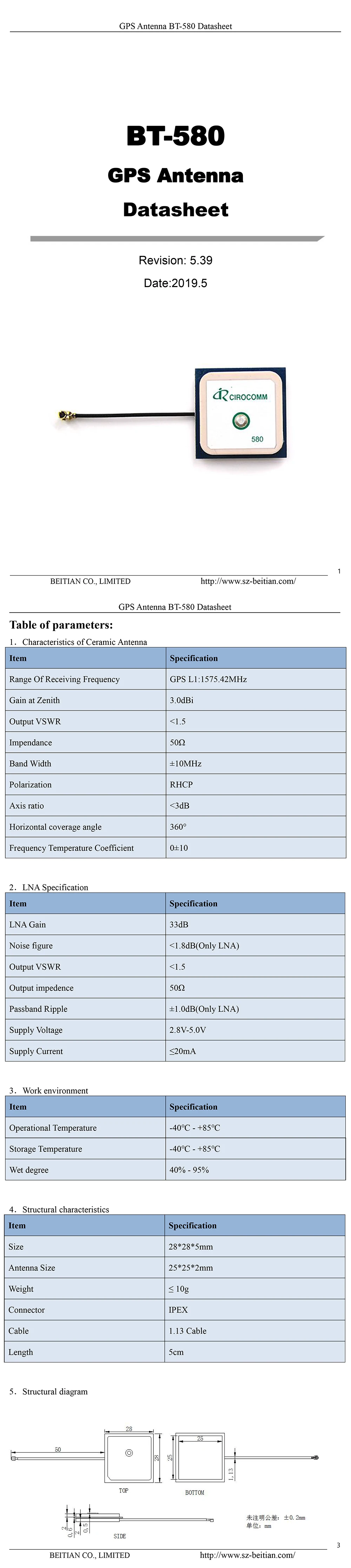

Таблица параметров:
1. Характеристики керамической антенны
|
Предмет |
Параметры |
|
Диапазон частоты приема |
GPS L1: 1575,42 МГц |
|
Коэффициент усиления на Зенит |
3.0dBi |
|
Выход КСВН |
<1,5 |
|
Impendance |
50Ω |
|
Группа Ширина |
± 10 МГц |
|
Поляризации |
RHCP |
|
Ось соотношение |
<3dB |
|
Горизонтальный угол охвата |
360 ° |
|
Частота Температура коэффициент |
0 ± 10 |
2. Спецификация LNA
|
Предмет |
Параметры |
|
LNA усиления |
33dB |
|

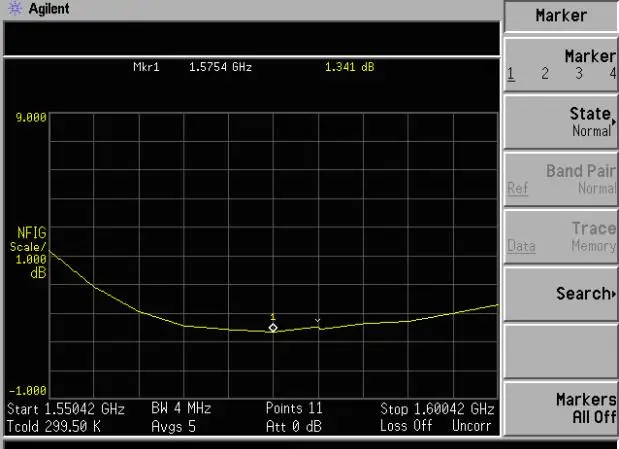

Шум рисунок |
<1,8 дБ (только LNA) |
|
Выход КСВН |
<1,5 |
|
Выход Полное сопротивление |
50Ω |
|
Пропускания пульсации |
± 1,0 дБ (только LNA) |
|
Поставка Напряжение |
2,8 V-5,0 V |
|
Потребляемый ток |
≤ 20mA |
3. Рабочая зона
|
Предмет |
Параметры |
|
Оперативный Температура |
-40 ℃ - + 85 ℃ |
|
Для хранения Температура |
-40 ℃ - + 85 ℃ |
|
Влажный градусов |
40% - 95% |
4. Конструкционные характеристики
|
Предмет |
Параметры |
|
Размеры |
28*28*5 мм |
|
Антенна Размеры |
25*25*2 мм |
|
Вес |
≤ 10g |
|
Разъем |
IPEX |
|
Кабель |
1,13 Кабель |
|
Длина |
5 см |

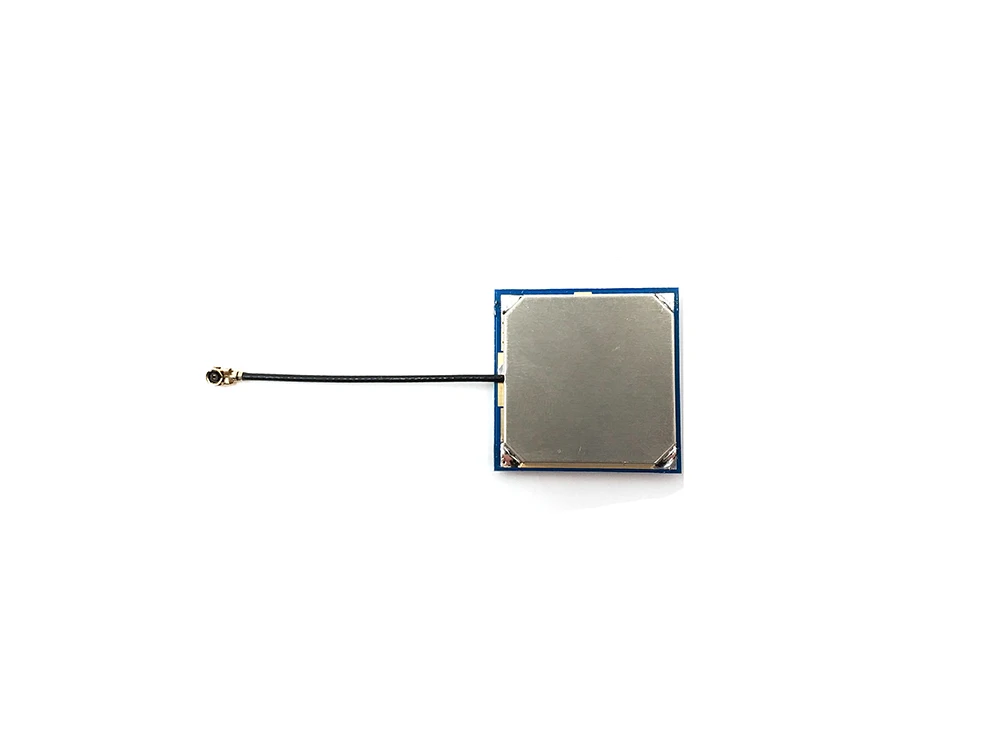

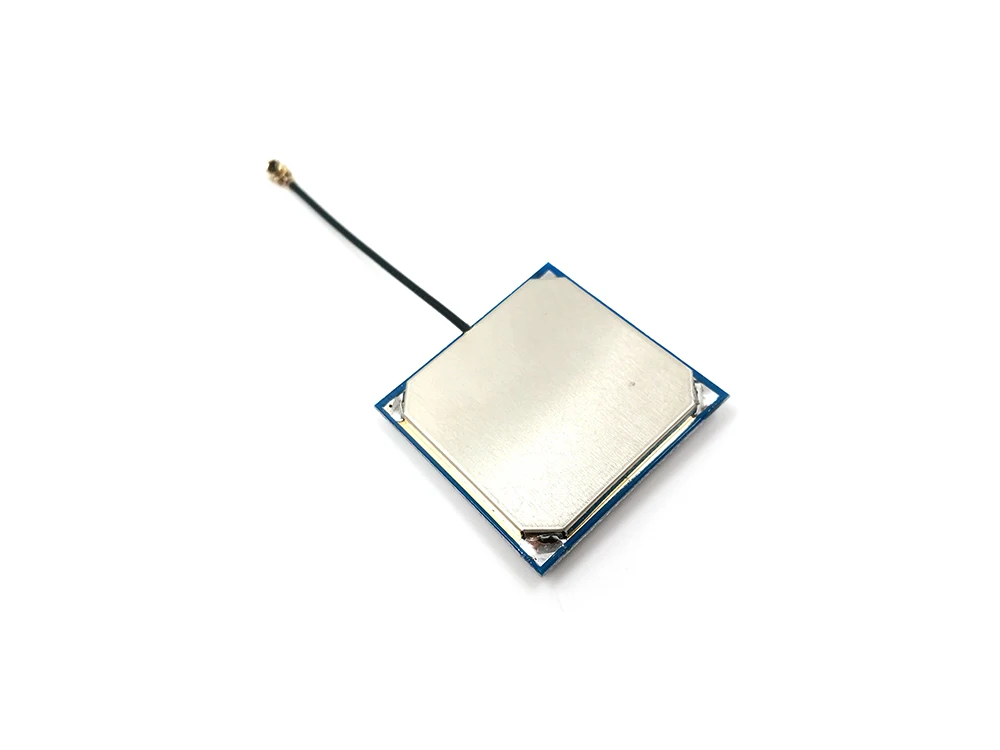

1 * BT-580

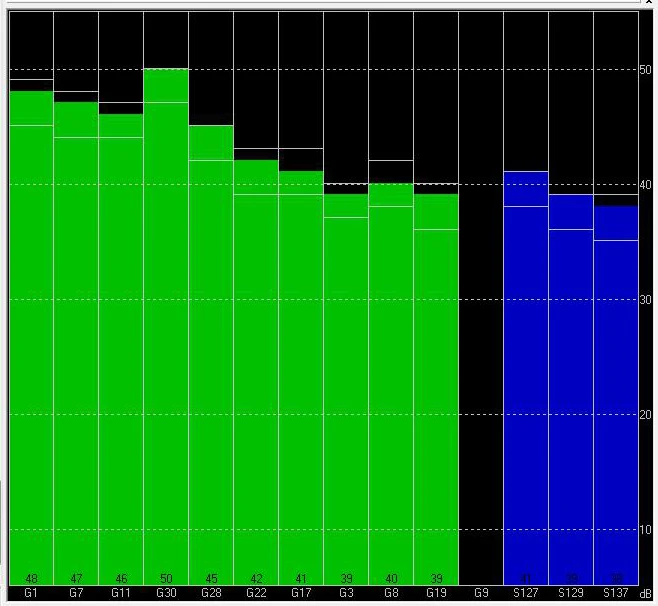

Спутниковый сигнал приема, как показано на рисунке. Высокоточный сигнал CNR может достигать 50 дБм.
