Характеристики

[Обзор]

В X832 представляет собой 3,5 "жесткого диска SATA HDD Плата расширения, ориентированная на больший решение для хранения ваших Raspberry Pi 4. Плата-отличный способ придать настольному столу внешний вид, так как вы можете подключить несколько внешних жестких драйверов без их «подвешивания» От usb-портов вашего SBC. Если вы ищете создание медиа-центра или даже сетевого хранилища (NAS), X832 является правильной платой для него. Вы сможете отделить один жесткий диск только для операционной системы и остальное для мультимедиа, игр и т. Д.

[Руководство пользователя]

X832:Вики.geekworm.com/x832
X735:Вики.geekworm.com/x735
X835-C1:Вики.geekworm.com/x835-c1

[Для использования с]

Raspberry Pi 4 Модель B

[Операционная система]

Все операционные системы Raspberry Pi

[Ключевые особенности]

Идеальное решение для хранения данных для Raspberry Pi 4-3,5 "SATA HDD shieldпозволяет загружать ОС с вашего жесткого диска/SSD для более быстрого открытия приложений, веб-обслуживания и копирования файлов
Функция питания RPI через XH2.54 требуется только один источник питания
Интегрированный контроллер моста USB 3,1 Gen1 to SATA 6 ГБ/сек.
Быстрая передача файлов с высокоскоростным интерфейсом USB3.1 5 ГБ/сек. с ПК или Mac
Светодиодный индикатор красного цвета указывает состояние питания и синий индикатор указывает состояние привода
Светодиодный синий индикатор показывает состояние привода
Встроенные разъемы XH2.54 позволяют заряжать другие устройства
Встроенный разъем PH2.0 позволяет использовать внешнюю блокировку питания swtich

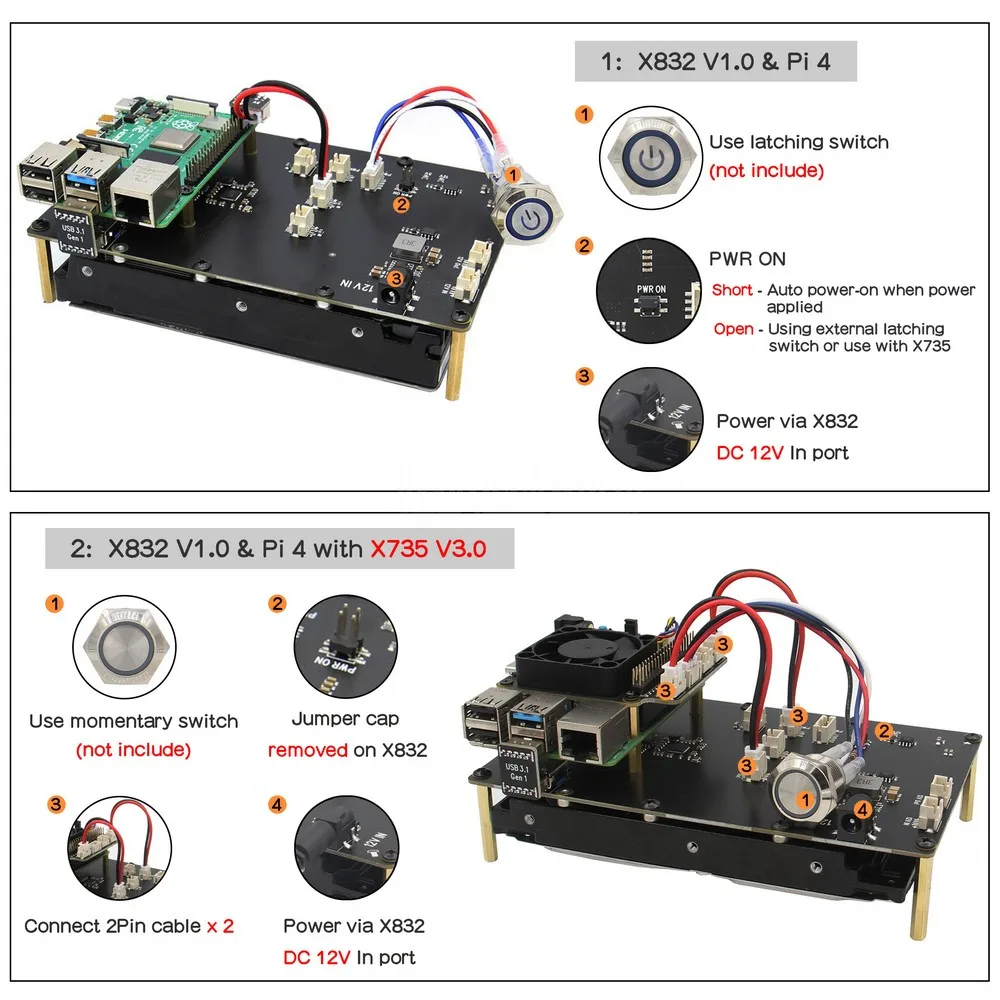

Полностью совместим с X735 для интеллектуального управления питанием и охлаждения Raspberry Pi

[Спецификация]

Источник питания: 12Vdc +/-5% , ≥ 3A (пожалуйста, включите через X832 'DC порт! Не включайте питание через X735 или pi 4)

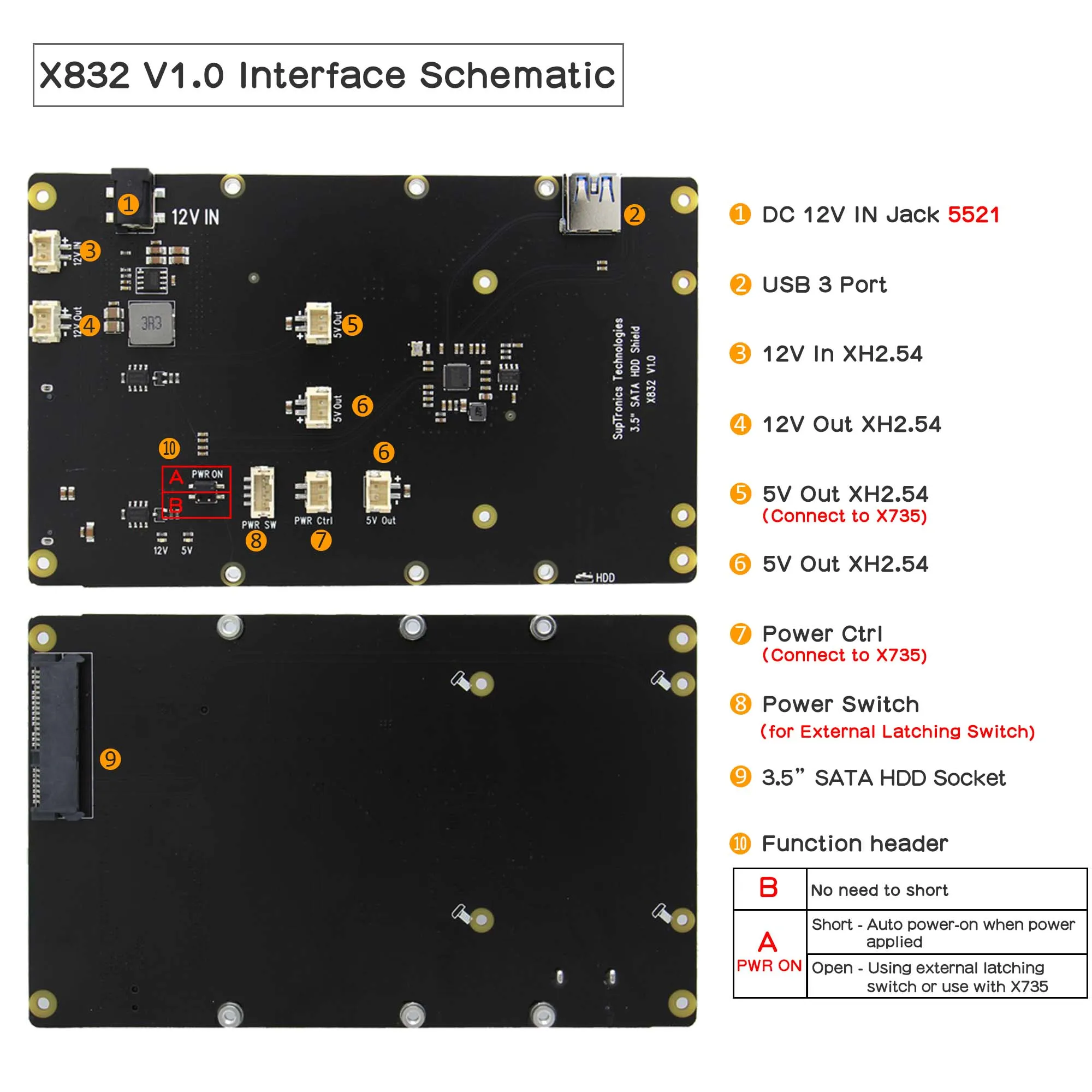

Порты и разъемы: DC jack - 5.5x2.1mmUSB socket - USB 3,0 type A
Мощность разъем-XH2.54 2-контактный
SATA socket - 7 + 15P Female
Размер печатной платы 162,8 мм x 101,6 мм
Примечания: microSD карта требуется для того, чтобы заставить Raspbian OS использовать HDD/SSD для его «корневого» разделения для использования с оригинальным блоком питания, только источник питания очень важен для жесткого диска, поэтому, пожалуйста, используйте высококачественный адаптер питания, или вы можете столкнуться с такими проблемами, как не распознавание жесткого диска.

[Часто задаваемые вопросы]

Q1: то, что вам нужно, чтобы использовать Raspberry Pi X832 3,5 Жесткий диск SATA доска для хранения?

Плата Raspberry Pi 4 Model B
Плата X832
Источник питания постоянного тока 12 В ≥3A (пожалуйста, используйте высококачественный источник питания, источник питания должен питаться X832)
3,5 дюймов SATA жесткий диск диски (HDD)
Вентилятор охлаждения PWM X735 и плата управления питанием (опционально)

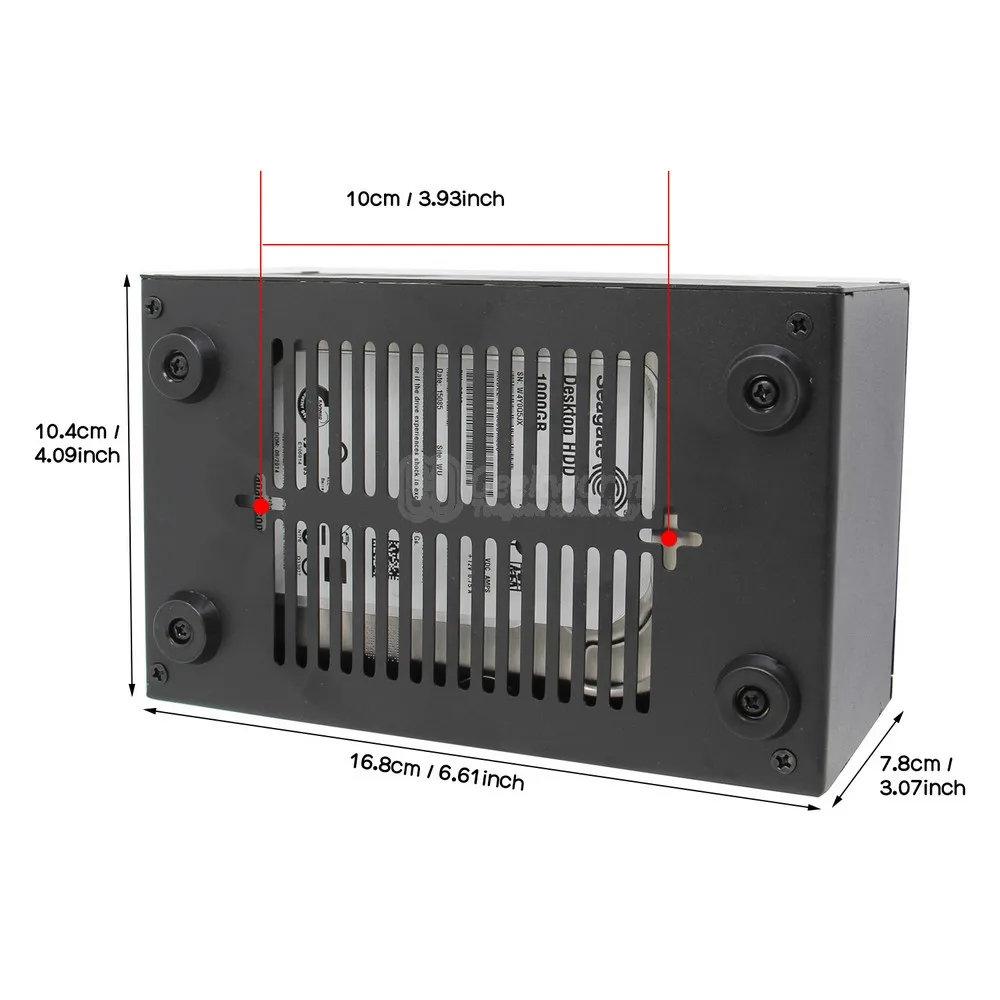

A X832 V1.0 соответствующий металлический чехол X835-C1 (опционально)
