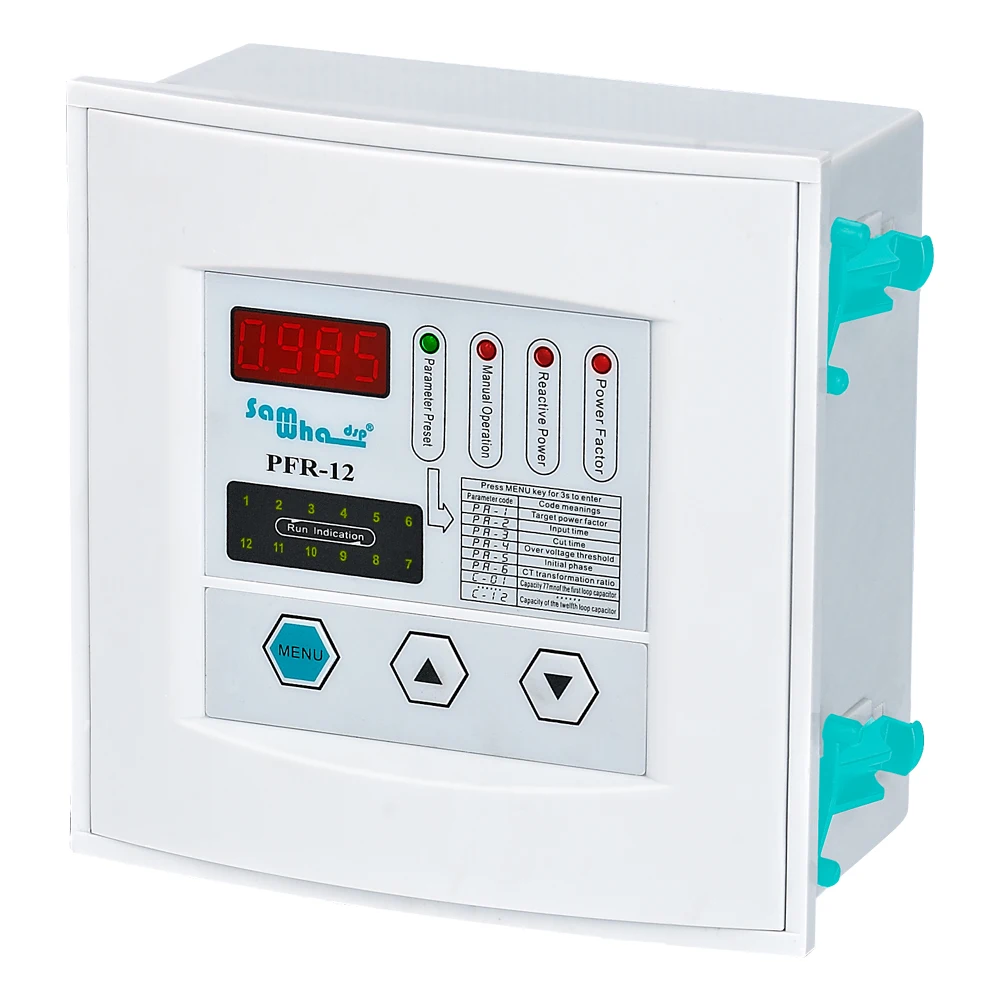

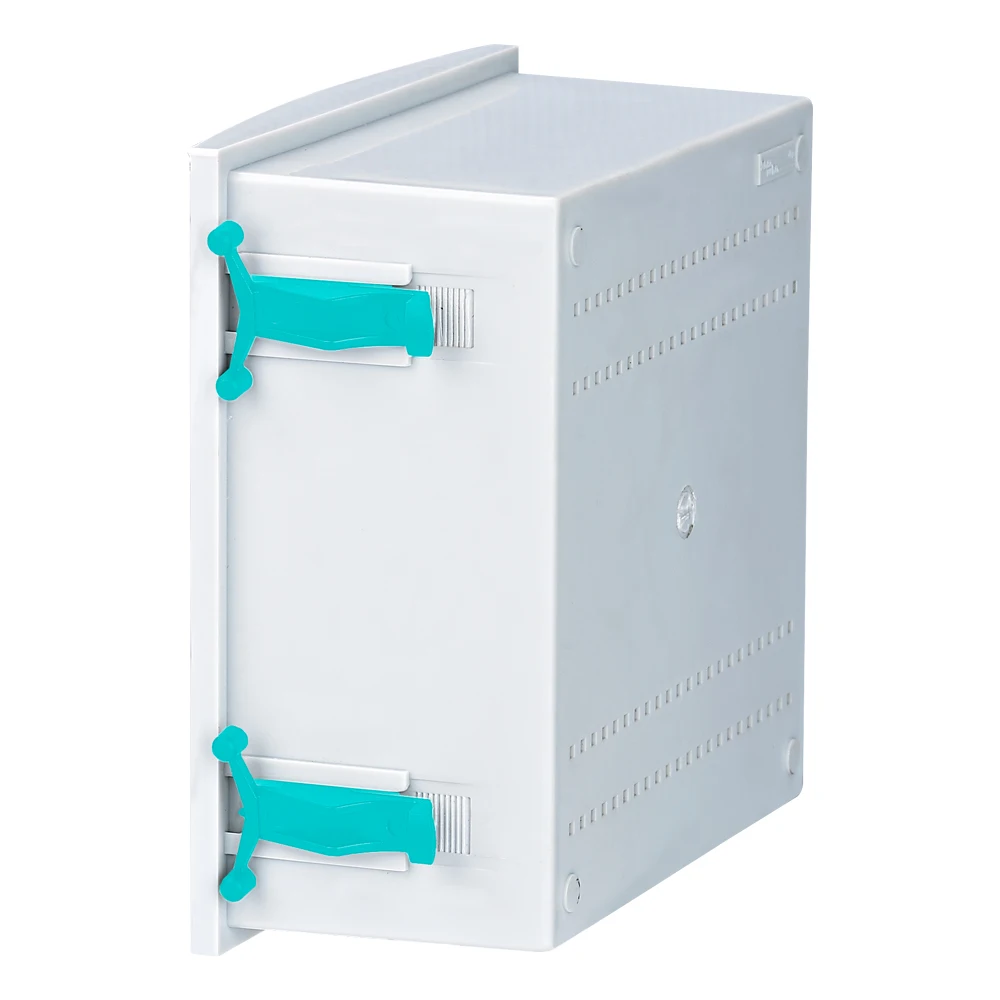

Контроллер коэффициента мощности Samwha-Dsp PFR-12 12 шагов 380 В переменного тока 50/60 Гц |

Характеристики

1. Введение

Автоматический компенсирующий контроллер реактивной мощности серии PFR подходит для Саморегулирующихся конденсаторов, компенсирующих устройства в системе распределения низкого напряжения (далее-контроллер) И сделать коэффициент мощности достигать предварительно установленного состояния пользователем для повышения эффективности использования силового трансформатора, уменьшения потери линии и улучшения качества напряжения, Тем самым увеличить экономические и социальные выгоды.

2. Функция характеристики

1. Для расчета емкости входного разреза реактивной мощностью, с высокой точностью компенсации. 2. Коэффициент мощности имеет высокую точность измерения, с широким диапазоном отображения. 3. Предустановка начальной фазы (homonymy терминал настройки программного обеспечения или полярности тока). 4. С дружественным интерфейсом человека-машины, прост в эксплуатации. 5. Все виды параметров управления могут быть настроены в целой цифре. Он визуально и прост в использовании. 6. С двумя режимами работы: автоматический запуск и ручная работа. 7. С функцией защиты от перенапряжения и под напряжением, 8. С функцией защиты от отключения питания, поэтому данные не будут потеряны. 9. С низким входным сопротивлением сигнала тока ≤ 0,01 Ω.

3. Условия эксплуатации

1. Высота не превышает 2500 м. 2. Окружающая среда:-25 ℃ ~ + 50 ℃. 3. Относительная влажность:<50% при 40 ℃ и <90% при 20 ℃. 4. Нет коррозионного газа, проводящего Пыль, горючая взрывоопасная среда вокруг. 5. Нет сильной вибрации в месте установки.

4. Отладки

Предупреждение: во время процесса регулировки пользователь должен следовать следующей настройке Шагами. Один с (*)-это контроллер, работающий в режиме реактивной мощности. A. Соберите Компенсирующее устройство в соответствии с требованиями схемы подключения, а затем проведите тщательную проверку, чтобы удалить ошибку, которая может вызвать серьезную потенциальную опасность для безопасности. B. Переключение в компенсирующем устройстве, контроллер входит в автоматическое состояние. * C. Введите коэффициент трансформации на месте сигнала трансформатора тока, для получения подробной информации см. Параметры предустановки. * D. Введите емкость конденсатора каждой цепи филиала, для получения подробной информации см. Предустановленный параметр. E. Управляйте клавишей «Меню», чтобы сделать световой индикатор ручного запуска сияет. В качестве одной меры для отладки компенсирующего устройства, ручной запуск может быть предъявлен иск для проверки его подключения correet или нет. Для работы "Key" ключ, один конденсатор группового ввода, и работает "▼" ключ, один конденсатор группового разреза. Примечание: выходной терминал, значение конденсатора которого равно нулю, не может выполнять вход и сокращать действие. Вышеуказанная операция может быть без текущего сигнала. F. Для того, чтобы контроллер автоматически входил и вырезал конденсаторную группу, кроме того, пользователь должен поставить меню в меню «коэффициент мощности» или «активная мощность», текущий сигнал должен отставать сигнал напряжения, И напряжение системы не выше, чем защитное значение перенапряжения и не ниже, чем защитное значение под напряжением.

5. Ключевая функция

Клавиша меню «меню»: главное меню и подменю для опции. Примечание: нажмите клавишу меню для 3s, чтобы войти в меню параметров. Увеличение клавиши «▲»: предустановленный параметр для увеличения данных, группы входных конденсаторов, когда для ручной работы. Уменьшение клавиши «▼»: предустановленный параметр для уменьшения данных, сокращение группы конденсаторов, когда для ручной работы. В меню «коэффициент мощности» отображается основной ток а. В меню «реактивная мощность» отображается сигнал напряжения в.

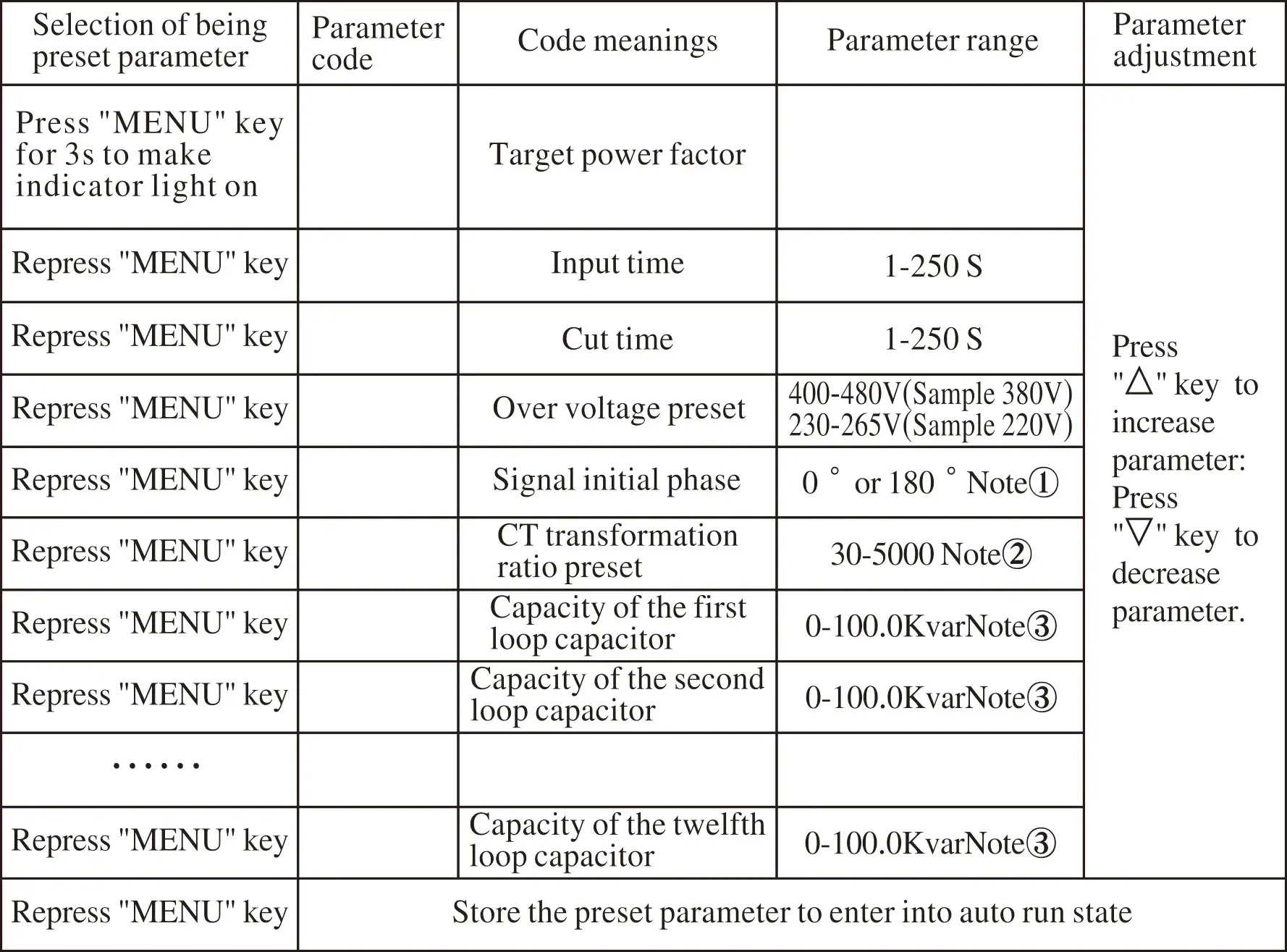

6. Параметр предустановленных

Примечание: ①Когда сигнал напряжения и входной сигнал тока к контроллеру на положительной полярности, пользователь Следует настроить параметр на «0»; Когда они находятся на обратной полярности, пользователь должен настроить параметр на «180»; Если пользователь не может определить полярность, выключите все нагрузки, Затем введите одну группу или несколько групп конденсаторов, теперь коэффициент мощности, который отображается контроллером, является ncgativeand очень низким. Если коэффициент мощности не является отрицательным, можно оценить, что сигнал напряжения и текущий сигнал находятся на обратной стороне Полярностью. Если Начальная фаза «180», пользователь должен настроить ее на «0», а в то время как itis «0», пользователь должен настроить ее на «180», пользователь должен подтвердить правильность этого параметра или нет после того, как один контроллер завершит установку, или вызовет ненормальную работу контроллера. ②CT коэффициент трансформации предустановленное значение-это значение числителя коэффициента трансформатора тока сигнала. Напр. Отношение трансформатора тока сигнала пользователя составляет 500/5A, тогда предустановленное значение коэффициента CT составляет 500, а не 100. ③ Емкость выходного цикла должна быть настроена на «O», если не соединена с конденсатором. Контроллер выходного цикла не будет передавать контрольный сигнал, если Предустановленная емкость конденсатора равна "0",

7. Принцип ввода-вывода

1) когда банк конденсатора не может вводить автоматически, пользователь должен рассмотреть следующее условие Является приемлемым или нет. Следует отметить, что необходимо выполнить следующие условия. A. Значение коэффициента мощности системы ниже, чем значение целевого коэффициента мощности. B. Индикатор перенапряжения не горит. C. Мы указываем активная мощность настоящей электрической сети P и реактивная мощность Q.tar получить коэффициент мощности cosφ. Формула l должна быть tenable.

2) когда коэффициент мощности электрической нервной системы выше, чем целевой коэффициент мощности, и банк конденсатора не может автоматически обрезать, используйте r следует учитывать, что следующие условия являются приемлемыми или нет. Используйте P, чтобы указать acuive мощность электрической сети, Q для указания реактивной мощности современной электросети и cosφ для указания целевой мощности lactorl. Формула 2 должна быть растягиваемой.

8. Мы принимаем дизайн «дисплей-инструкция

Защита от перенапряжения: если в настоящее время меню индикатор светильник мигает часто, а это означает, что контроллер работает на overvolt тедисплай значение напряжения системы соотношение цена/качество Значение Cosφ: отображение 0,985 означает, что текущий коэффициент мощности отстает 0,985. Отображение-0,985 означает, что настоящий источник питания является ведущим 0,985. Под током: отображение «CO» означает заниженный ток, ток сигнала менее 50 ма

9. Схема подключения

Рабочее напряжение (ООН):... 380V Рабочая частота: ........ 50/60Hz Рабочая мощность: ............... <12ва Рабочая температура: .....-20;℃ до 50 ℃ Диапазон измерения тока: .. 0.5ма-5A Точность измерения: ........... % ± 1% Коэффициент трансформатора тока: .... 5/5A-9999/5A Время отклика: ............... 0.4сек. -250sec. Время разряда: ............... 0.4сек. -250sec Количество шагов: ............. 6 шагов; 12 шагов Тип подключения: ....... подключение разъема Контакт: ...................... 3A/250VAC резистивная нагрузка Вес: ........................ <850гр. Размеры отверстия панели: .......... 140 мм x 140 мм Класс защиты: ........... IP40 Рабочая высота: ........<2000 метров

10. Схема подключения

Размер перфорации: 144*144 мм 1. 3 входного терминала сигнала напряжения 5, 6 входных терминалов для incurse сигнала 23 общий терминал выходного терминала управления
