Item

Name

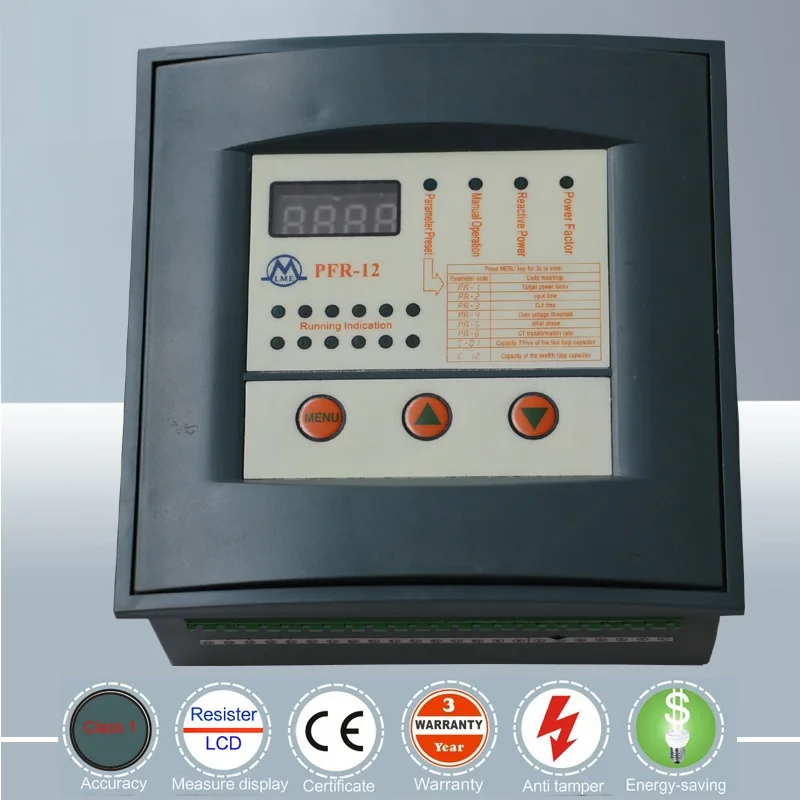

JKW58 PFR Reactive power compensation

1

LED/LCD Display will show
a.three-phase voltage,current, active power, reactive
b.power factor and power network frequency, control parameter

2

Strong anti-interference ability can resist 2kv impulse test ,keep data

3

You can revise control data sheet ,it will save data no power

4

Auto analysis phase function

5

Current get signal resistor less than 0.05Ω

6

Over voltage ,under voltage lack phase protection function

7

Input way: static ,Dynamic ,compound

8

Rated voltage

AC 220V±10%  AC 380V±10%

9

 Rated current

AC 0-5A

10

Rated frequency

50Hz±5%

11

Sensitivity

100mA

12

COS φ Preset

 0.80-0.99; step length 0.01; Factory preset 0.98 input and cutoff time

13

Input Delay

dynamic state 100ms-30S; Static state 1-250S;Factory preset dynamic state 5S;
static state 30S.

14

Over-voltage protection

230-260V; step length 1V; Return difference 6V  reset 240V

15

Under-voltage protection

180V;return difference 6V

16

Auto Discriminating Phase

ON/OFF; factory preset ON(Auto discriminating ON)

17

Reactive threshold

OFF-4-100kvar; factory preset OFF (reactive threshold inefficiency)

18

CT variation

50/5A-3000/5A; step length 1; factory preset 500/5A

19

Capacitance capacity

0-99kvar factor preset of each branch 10kvar

20

Contact capacity

dynamic state output of each branch DC12V×50mA
Static state output of each branch 380V×7A/200V×5A

21

size

113*113   138*138
