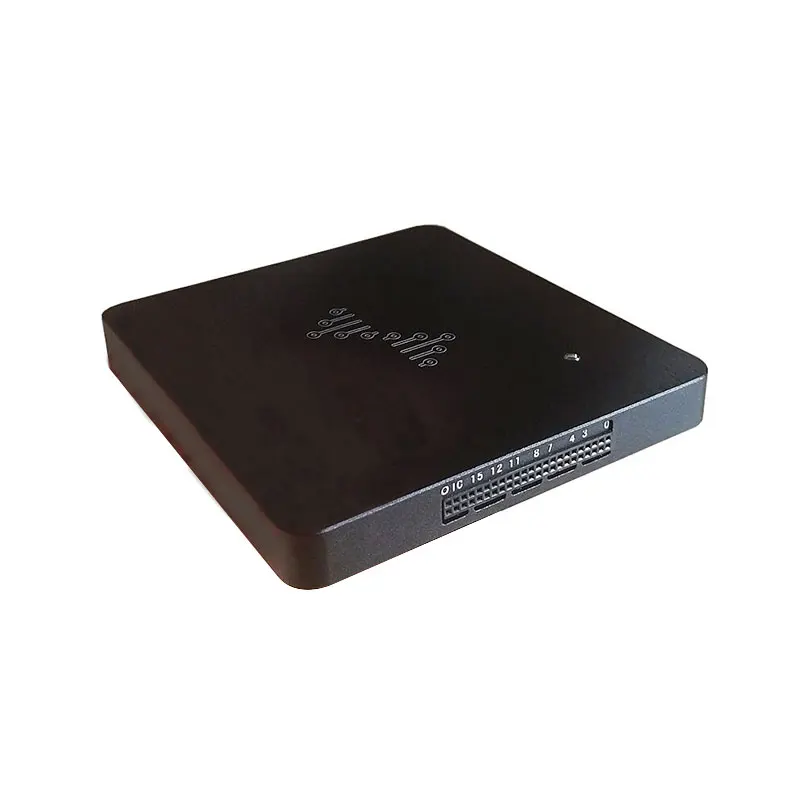

Логический анализатор TZT DSLogic USB3.0 16/32 каналов 1G с буферным потоком двухрежимный

Характеристики

TZT DSLogic логический анализатор USB3.0 16/32 канал 1G выборка с буферным потоком двойной режим DSLogicU3Pro16/32

Разница между 16 и 32 каналами:
-Максимальная частота дискретизации 16 каналов: режим буфера: 1 ГГц (8 каналов); 500 МГц (16 каналов); Режим потока: 1 ГГц (3 канала); 500 МГц (6 каналов); 250 МГц (12 каналов); 125 МГц (16 каналов)
-Максимальная частота дискретизации 32 каналов: режим буфера: 1 ГГц (8 каналов); 500 МГц (16 каналов); 250 МГц (32 канала); Режим потока: 1 ГГц (3 канала); 500 МГц (6 каналов); 250 МГц (12 каналов); 2000 МГц (30 каналов); 50 МГц (32 канала)

Характеристики: 64807,64808
Скорость передачи USB: USB3.0 (5 Гбит/с)
Поддерживаемые режимы: буфер, поток
Минимальная ширина импульса: 2ns
Самый высокий Собранный сигнал: 250 МГц
Максимальная глубина сбора: режим потока: 16 г; Режим буфера: 2 г
Максимальное время сбора: режим потока: 16 секунд при частоте дискретизации 1 г; 160 секунд при частоте выборки 100 м; 4 часа при частоте дискретизации 1 м; 19 дней при частоте дискретизации 10 к
Аппаратная память: 2 Гбит
Триггер: простой триггер, 16-уровень оборудования триггер, запуск по Протоколу (I2C/SPI/...)
Порог: 0-5 в регулируемый (0,1 в шаг)
Диапазон выдерживаемого напряжения: ± 30 в
Входное сопротивление: 250K/~ 13pF
Выборка состояния: макс. 50 МГц
Внешний интерфейс: высокочастотный экранированный провод, каждый канал имеет экранированную землю

Особенности:
1. Поддержка двойного режима, высокая частота дискретизации в буферном режиме, длительное время сбора в потоковом режиме.
2. Уникальный дизайн, оптимизация целостности высокочастотного сигнала. Улучшенная версия использует экранированный кабель для устранения помех и восстановления истинного сигнала.
3. Поддержка почти 100 видов анализа протоколов, многослойная компоновка протоколов, триггер конкретного содержимого протокола, текстовый файл для экспорта содержимого протокола и поиск определенного содержимого протокола.
4. Управление программным обеспечением, простое и удобное. Поддержка прокрутки/области/масштабирования жестов, мышь Следуйте измерениям. Поддержка нескольких способов обработки данных edge.
5. Хранение файлов, память конфигурации, удобно просматривать, делиться и обрабатывать снова.
6. Цельнометаллический интегрированный корпус с ЧПУ, лучшее экранирование и лучшее рассеивание тепла. Групповая защита от обратного подключения кабеля.

Посылка включает в себя:
1 Набор логического анализатора DSLogicU3Pro16
