Контроллер светодиодного дисплея с портом ethernet стандартный светодиодный

Характеристики

Описание

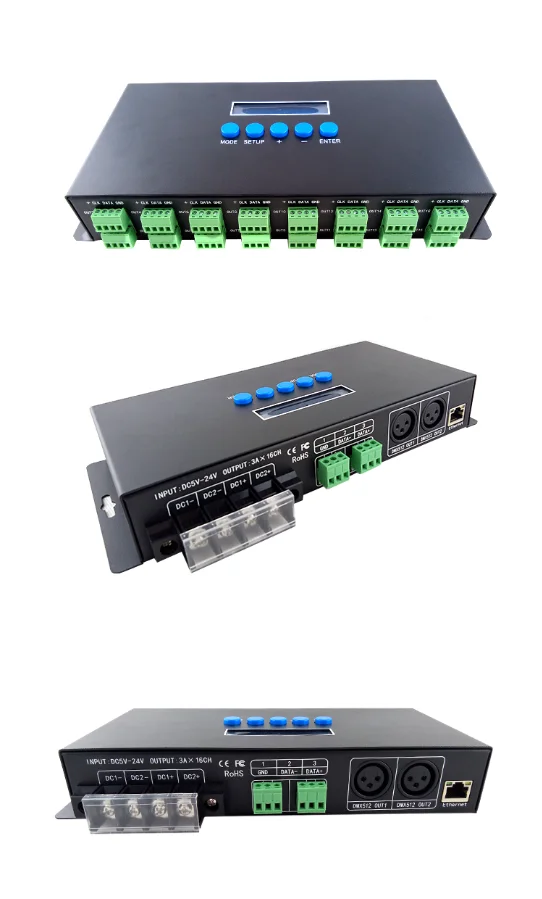

Этот светильник Ethernet-SPI/DMX pixel предназначен для преобразования сигнала Ethernet в сигнал SPI pixel, который предназначен для большого проекта с высокой плотностью пиксельный светильник, такие как матричный панельный светильник s, контурная лампа конструкции и т. Д. Помимо преобразования протоколов управления на основе Ethernet в различные светодиодный сигнал IC, Он также Выводит сигнал DMX512 в то же время, удобный для подключения различных типов светодиодных ламп, и для достижения унифицированного контроля всех видов светодиодных ламп в одном и том же проекте.

Это программное обеспечение имеет 2 версии V1 и V2, версия V1 с протоколом Artnet, версия V2 с протоколом Artnet и sACN E.1.31. Примечание: заводское программное обеспечение V1 не может быть обновлено до V2 программного обеспечения, но заводское программное обеспечение V2 может быть обновлено до V1 программного обеспечения.

Основные характеристики:

1. С ЖК-дисплеем и встроенным интерфейсом настройки веб-сервера, простота в эксплуатации.

2. Поддержка протокола Ethernet DMX ArtNet, может быть расширена до других протоколов.

3. Мульти SPI (TTL) выход сигнала, до 5440 пикселей управления.

4. Выход сигнала DMX512 в то же время, удобный для подключения различных типов светодиодной лампы.

5. Поддержка различных СВЕТОДИОДНЫЙ IC вождения, гибкое управление.

6. Поддержка онлайн обновления прошивки.

7. Используйте плагин DIP для легко изношенных деталей, пользователи могут восстановить повреждения, вызванные неправильной проводкой или коротким замыканием.

8. Встроенный Тестовый режим, с использованием сетевого интерфейса с индикаторным светильник, состояние работы ясно, когда на первый взгляд.

Технические характеристики

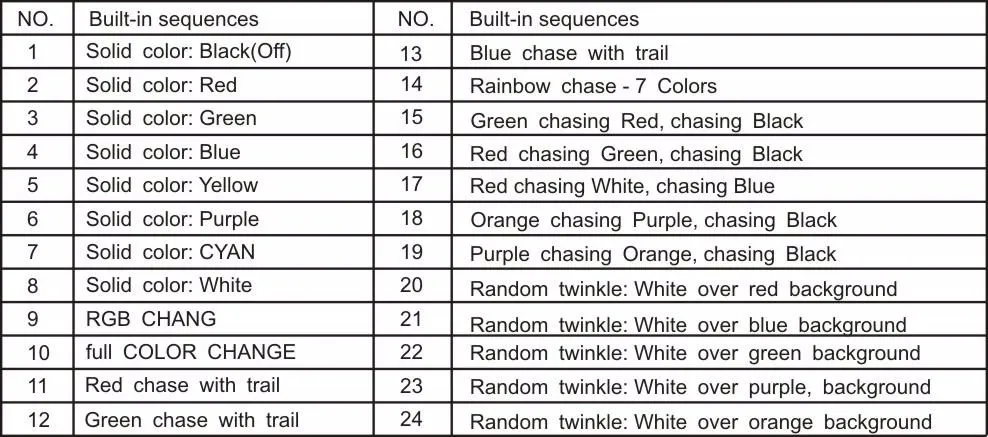

Изменение узоров:

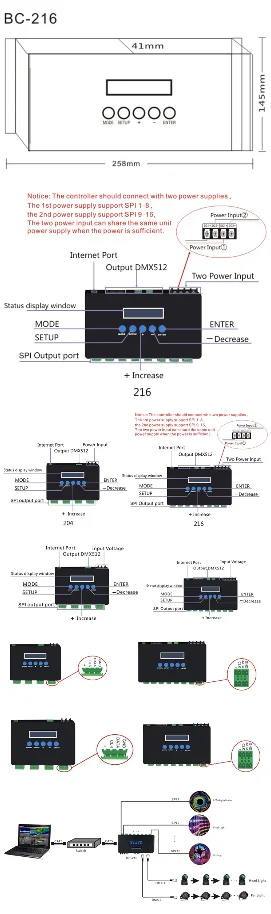

Схема проводки
