130 мм маленький размер с большим вращающим моментом 5n.m 48v dc Серводвигатель 1500w 3000 об/мин bldc мотор с датчиком 2500ppr 48v кодировщик мотор для робота

LK7J130

1. Температура окружающей среды: 0 ~ + 40 ℃ Влажность окружающей среды: 20 ~ 80% класс изоляции без конденсации: класс F2. Степень защиты: Полностью закрытый, самоохлаждение IP54 (за исключением сквозной Части Выходного Вала).3. Направление вращения: направление вперед вращается против часовой стрелки при просмотре со стороны нагрузки.

130 Серводвигатель серии бесщеточный dc параметры двигателя

Столб	10	10	10	10
Номинальная мощность (Вт)	1500	1500	3000	3800
Номинальное напряжение (В)	48	48	48	48
Номинальный крутящий момент (N.m)	5	7,4	14,8	14,8
Номинальная скорость (об/мин)	3000	2000	2000	2500
Номинальный ток (А)	60	40	80	108
Мгновенный максимальный крутящий момент (N.m)	10	14,8	29,6	29,6
Максимальная скорость (об/мин)	3200	2200	2200	2700
Мгновенный максимальный ток (A)	120	80	160	216
Момент инерции (кг. м× × 10-4)	12,9 (14,1)	17 (18,2)	25,2 (26,4)	25,2 (26,4)
Вес (кг)	8,0 (9,8)	11 (12,8)	14,5 (15,8)	14,5 (15,8)

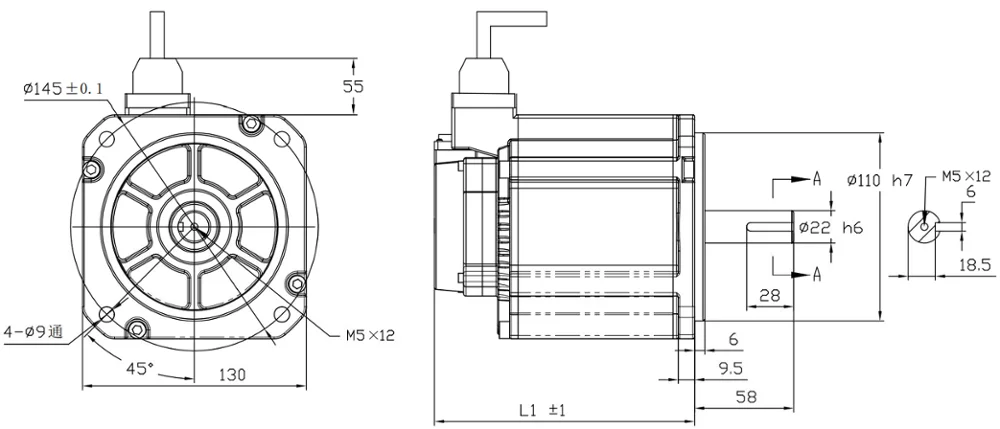

Размер двигателя

Модели

Номер	Длина L1	Параметры
8050264	157	1500W 48V фотоэлектрический дополнительных 2500PPR кодировщик
8050265	174	1500 Вт 48 В фотоэлектрический инкрементный 2500ppr энкодер с тормозом
8050266	174	1500W 48V фотоэлектрический дополнительных 2500PPR кодировщик
8050267	204	1500 Вт 48 В фотоэлектрический инкрементный 2500ppr энкодер с тормозом
8050268	204	3000W 48V фотоэлектрический дополнительных 2500PPR кодировщик
8050269	259	3000W 48V фотоэлектрический incremental2500PPR кодировщик с тормозом
8050270	204	3800W 48V фотоэлектрический дополнительных 2500PPR кодировщик
8050271	259	3800W 48V фотоэлектрический incremental2500PPR кодировщик с тормозом

Линия электропередачи

Определение двигателя	У	V	W	GND
Цвет	Красный	Буле	Черный	Желтый и зеленый цвета

Линия кодировщика

Контактный номер		2	3	4	5	6	7	8	9	10	11
Определение	ПЭ	5 В	0 В	B +	Z-	U +	Z +	U-	A +	V +	W +
Цвет	Чехол	Красный	Черный	Зеленый	Желтый, черный	Коричневый	Желтый	Коричневый, черный	Синий	Серый	Белый

Контактный номер	12	13	14	15
Определение	V-	А-	Б-	W-
Цвет	Серый, черный	Черный цвет	Зеленый, черный	Белый, черный
