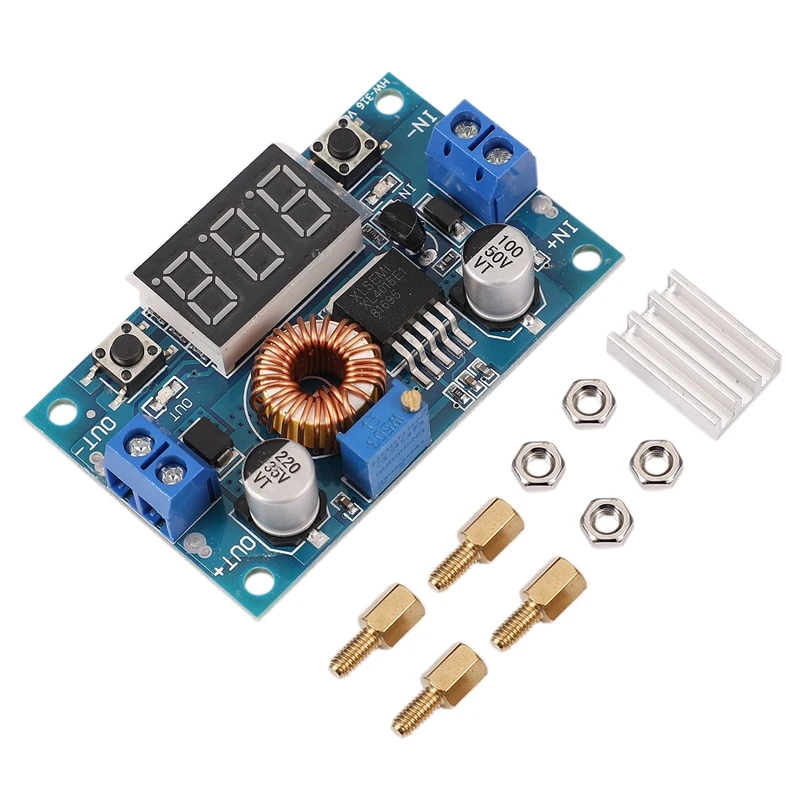

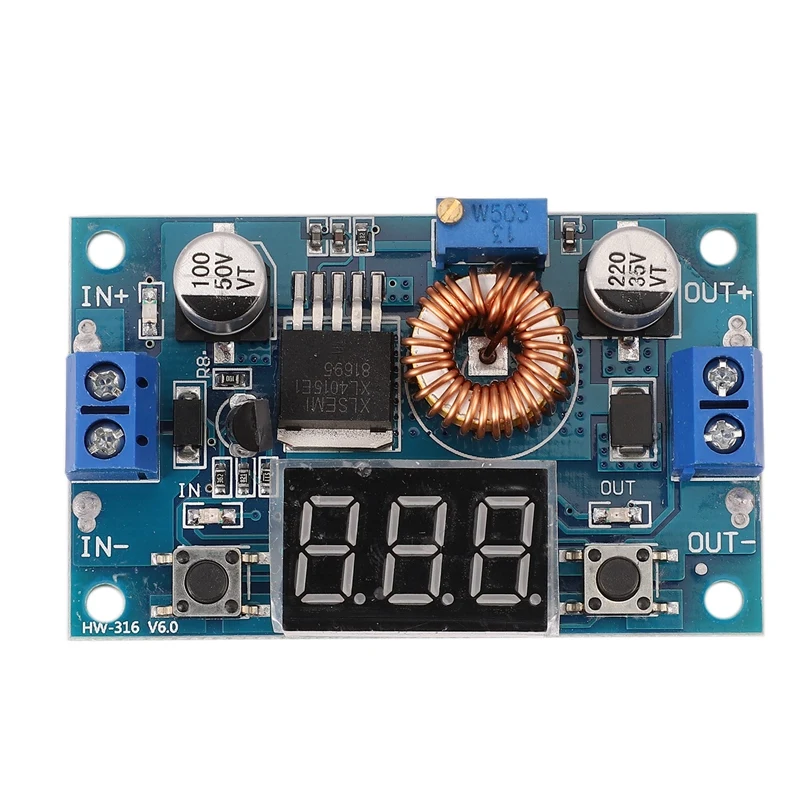

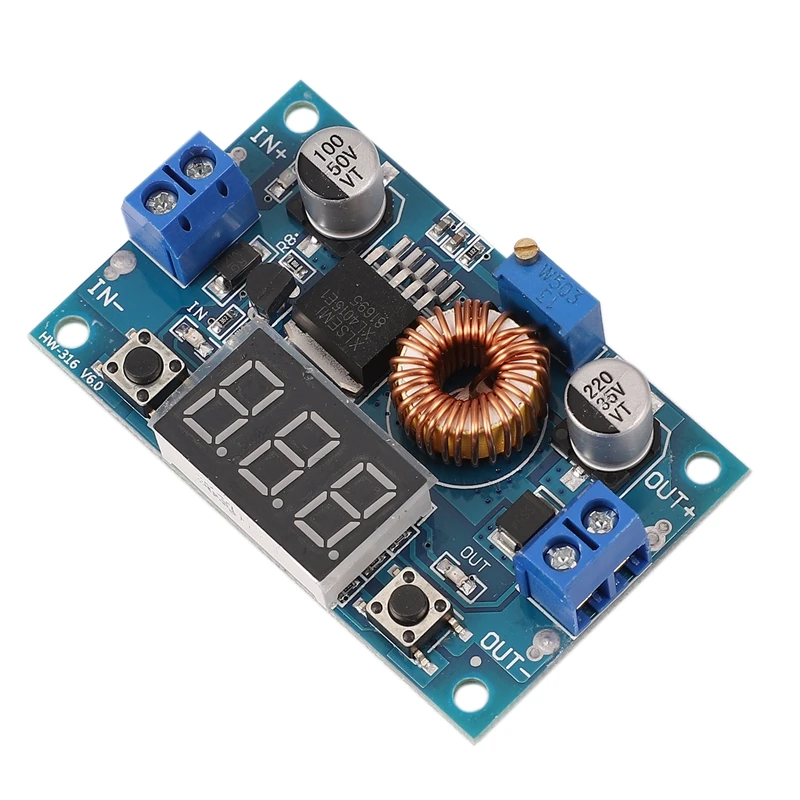

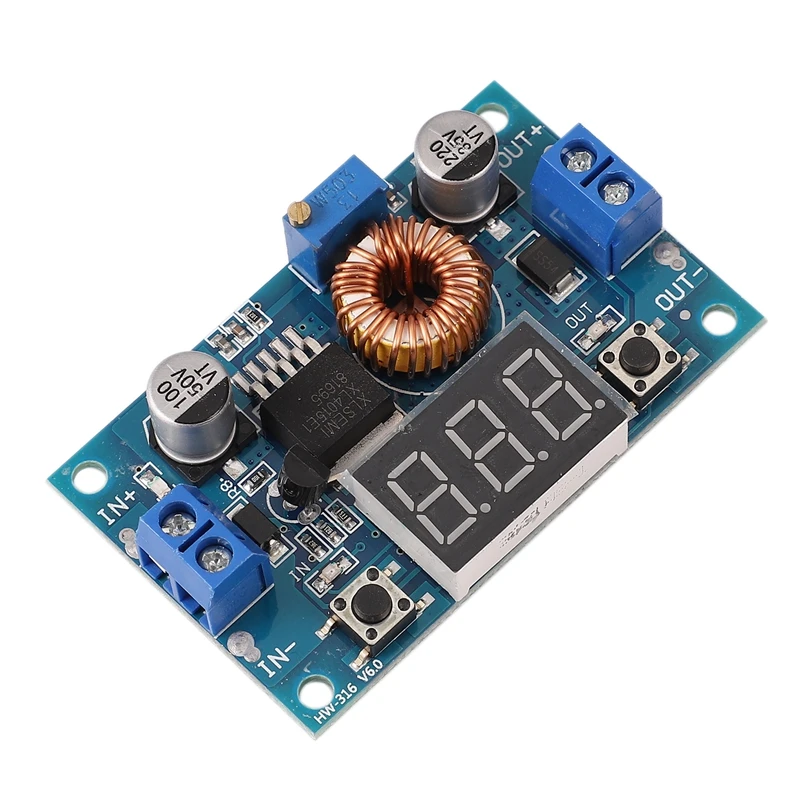

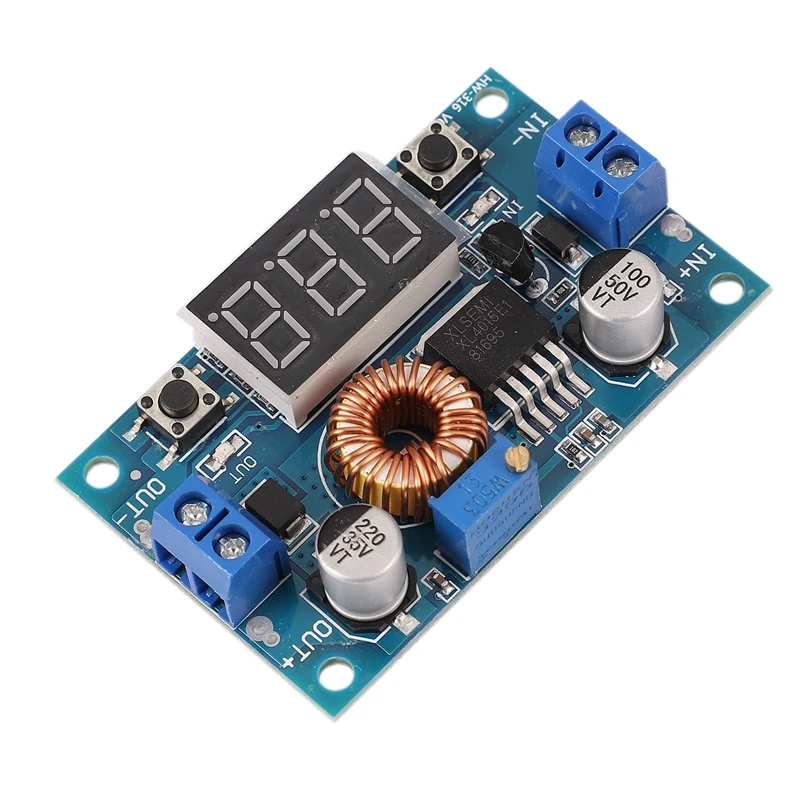

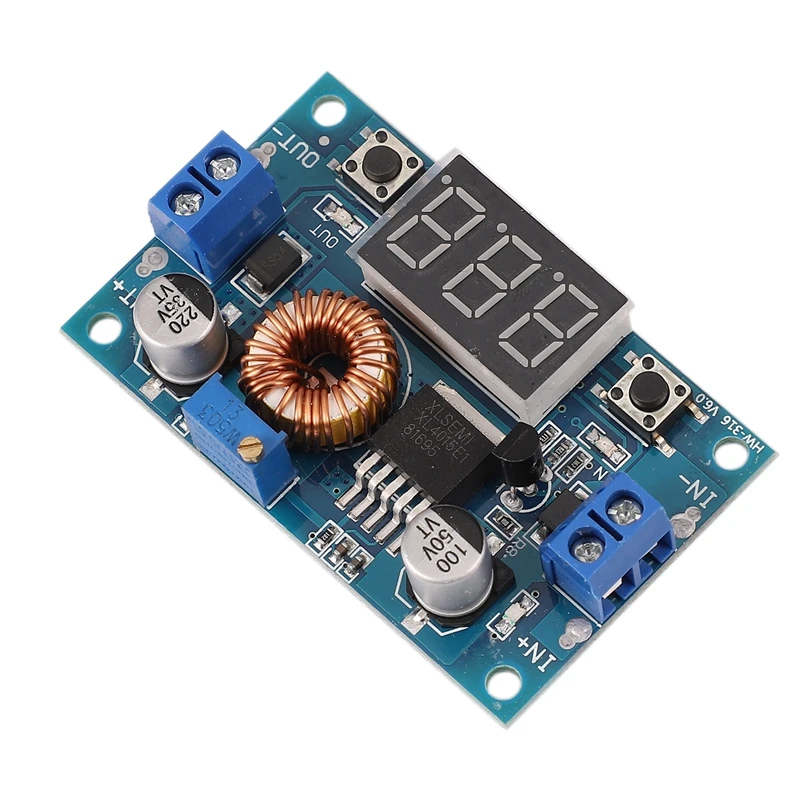

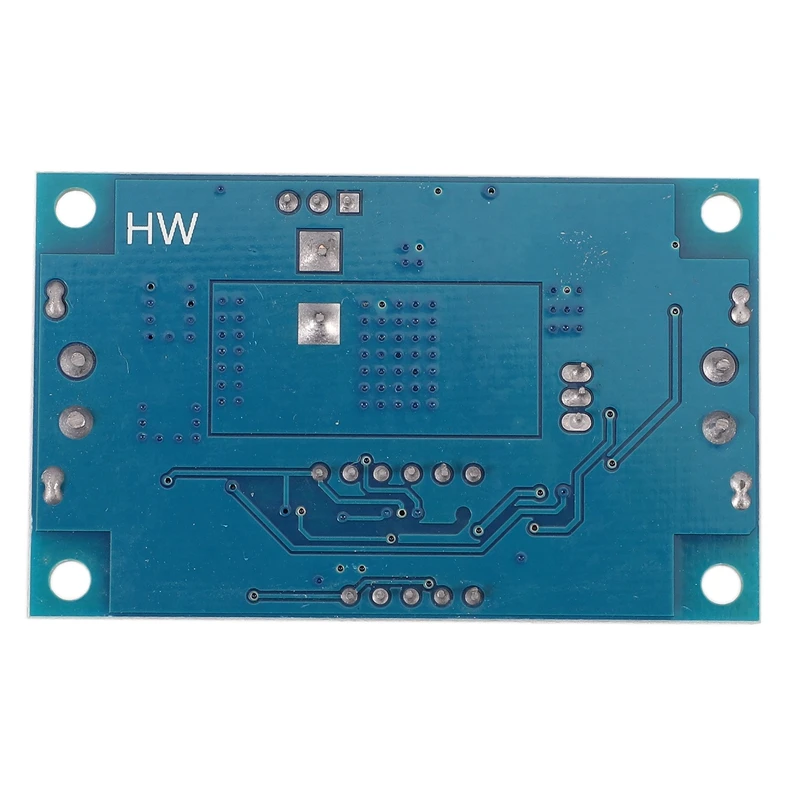

XL4015 5A Высокая мощность 75 Вт DC-DC Регулируемый понижающий модуль + светодиодный

Характеристики

Этот продукт представляет собой модуль постоянного/постоянного тока с фиксированной частотой 180 кГц PWM buck (понижающий), способный управлять нагрузкой 5A с высокой эффективностью, низкой пульсацией и отличной линией и регулировкой нагрузки. Модуль с измерителем напряжения для отображения входного напряжения и выходного напряжения, И напряжение может быть исправлено через кнопку, чтобы улучшить точность вольтметра.
Кнопка для переключения измерения входного или выходного напряжения, светодиодный индикатор показывает текущее измерение входного или выходного напряжения; Трубка nixie может быть отключена другой кнопкой. Указанные состояния могут быть запоминаны, не потеряны, даже если питание отключено. (Бортовой знак "IN" Светодиодный индикатор включен, значение входного напряжения на дисплее трубки nixie, яркий светодиодный дисплей «OUT»-это значение выходного напряжения). Специальный запуск, функция калибровки вольтметра, никогда не будет существовать неточность вольтметра!
Три: Применение: модуль DC/DC buck применяет входное напряжение выше, чем выходное напряжение поля buck, например, батарея, силовой трансформатор, Регулируемый источник питания DIY, ЖК-монитор и ЖК-телевизор, портативный инструмент питания, телекоммуникационное/Сетевое оборудование, 24В автомобильный ноутбук источник питания, промышленное оборудование buck.12V понижающий до 3,3 В, 12В понижающий до 5В, 24 В бак до 5 В, 24 В бак до 12 В, 36 в бак до 24 В и т. Д.
Метод калибровки вольтметра:(1) шаги калибровки выходного напряжения: Шаг 1, отрегулируйте правильную кнопку так, чтобы светодиодный индикатор «OUT» освещался, вольтметр показывает значение выходного напряжения; нажмите правую кнопку более 2 секунд, отпустите, Вольтметр и «выход» Светодиодный индикатор мигает синхронизацией, так что вы входите в режим калибровки выходного напряжения.
Шаг 2, нажмите правую кнопку (нормальная скорость), значение напряжения складывается в единицу; Нажмите Левую кнопку, минус блок; Из-за блока меньше 0,1 В, отображение минимального напряжения до 0,1 В, поэтому вам нужно непрерывно нажимать 1-5 раз, чтобы увидеть изменение вольтметра 0,1 В, Сколько раз вольтметр изменяется на 0,1 В нажатием кнопки, в зависимости от текущего напряжения дисплея, чем выше напряжение, тем меньше количество нажатия.
Шаг 3, нажмите правую кнопку более 2 секунд, отпустите, чтобы выйти из режима калибровки выходного напряжения. Все параметры автоматически включаются для сохранения.
(2) шаги калибровки входного напряжения
Шаг 1, Отрегулируйте правую кнопку так, чтобы светодиодный индикатор «IN» освещал, вольтметр показывает значение входного напряжения; Нажмите правую кнопку более 2 секунд, отпустите, вольтметр и светодиодный индикатор «IN» мигает синхронизацией, так что вы входите в режим калибровки входного напряжения.
Шаги 2 и 3, в соответствии с методом калибровки выходного напряжения.
Параметры производительности
1. Диапазон входного напряжения: 4-38 В постоянного тока (Примечание: входное напряжение не превышает 38 в)
2. Диапазон выходного напряжения: 1,25-36VDC регулируемый
3. Выходной ток: 0-5A
4. Выходная мощность: 75 Вт
5. Диапазон вольтметра: от 4 до 40 в, погрешность ± 0,1 В
6. Рабочая частота: 180 кГц
7. Высокая эффективность до 96%
8. Встроенная функция теплового отключения
9. Встроенная функция ограничения тока
10. Встроенная функция защиты от короткого замыкания
11. Защита от обратной полярности на входе: нет (если требуется, Диод с высоким током в серии с входом).
12. Д x Ш x В = 6,6*3,9*1,8 см
Цвет: синий
Материал: PCB
Посылка:

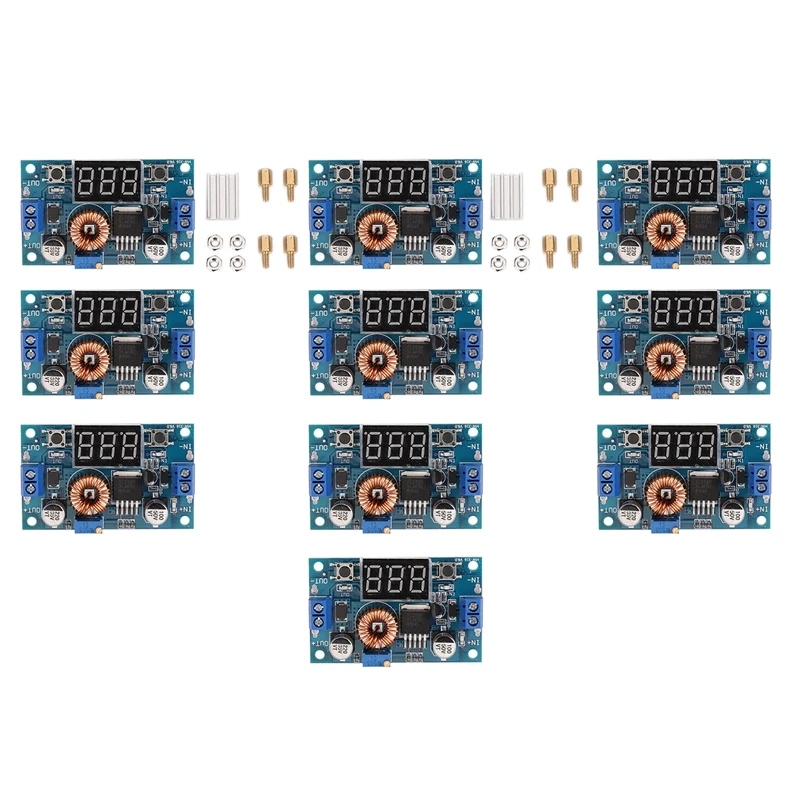

10 * шаблон
10 * наборы аксессуаров
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
