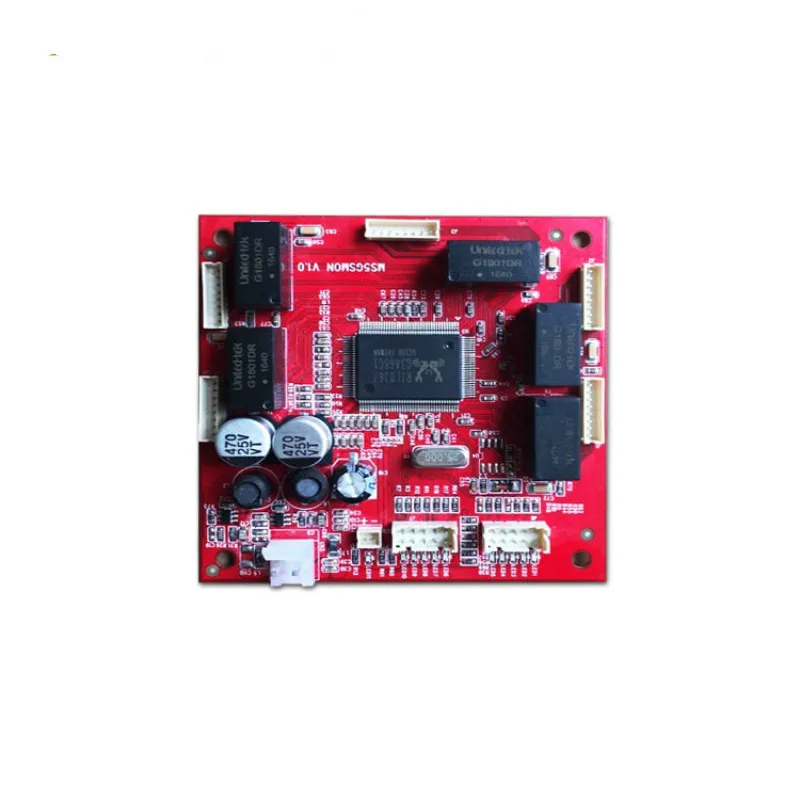

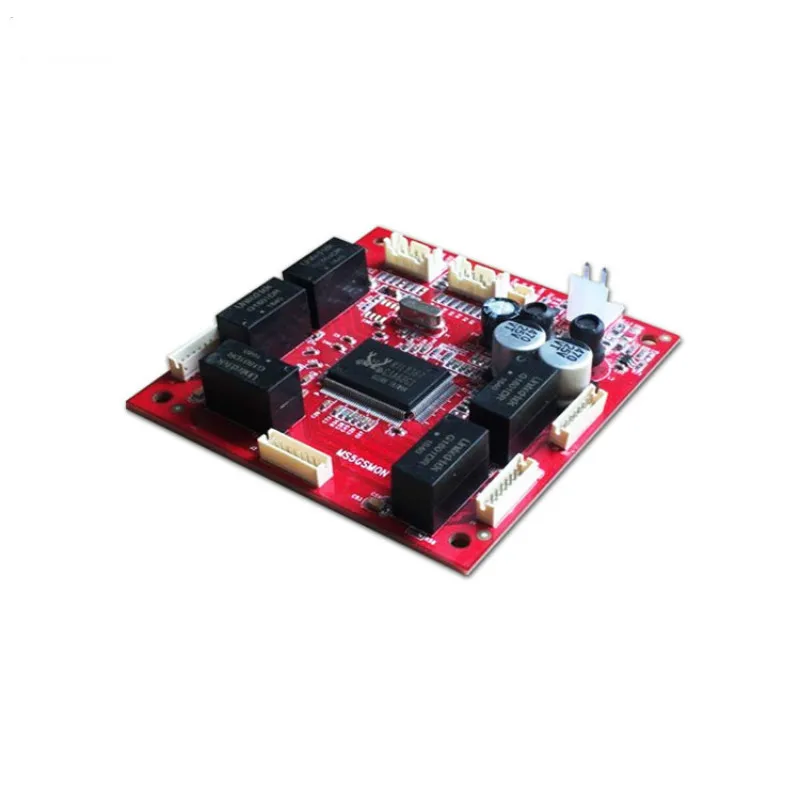

Модуль коммутатора OEM/ODM 10/100 Мбит/с Gigabit 5 портов ethernet плата pcba с разъемом 1*4 1000 мм

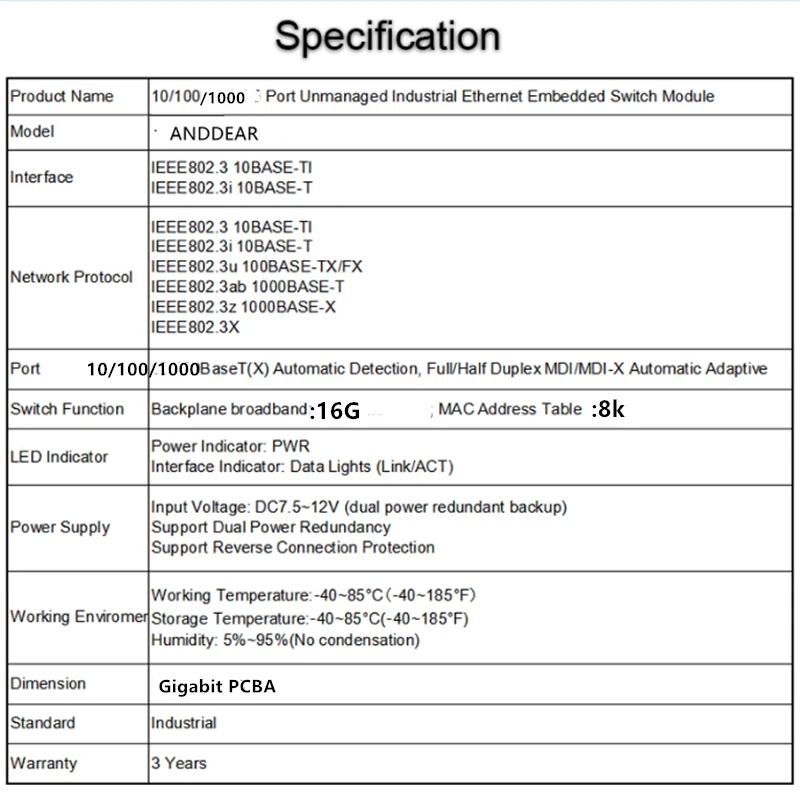

Характеристики

Описание товара

10/100/1000 Мбит/с Gigabit 5 портов ethernet коммутатор модуль pcba плата с 1*4 2,0 мм контактный разъем

Этот продукт настроен на соответствие требованиям заказчика. Этот продукт представляет собой Неуправляемый коммутатор Ethernet коммерческого класса,Поддерживает 5 гигабитных портов Ethernet, контакт порта Ethernet. Поддерживает 1 входную мощность постоянного тока 9 ~ 15 В постоянного тока. Поддержка светодиодных фонарей

ИзРот, 5 звеньев света, 5 об/б света, мощные огни.

Интерфейс связи

1) Интерфейс Gigabit Ethernet

Тип интерфейса: 8-контактный, поддержка адаптации MDI / MDI-X, контактное гнездо может быть надежным с замком, чтобы не трясти.

Дальность передачи: неэкранированная витая пара (UTP) или экранированная витая пара (STP), 1000 Мбит/с, подключение с супер-5

ИКабель класса 6 100 Ом, дальность передачи до М.

2) интерфейс питания

Тип интерфейса: Тип PH, две клеммы с шагом 3,96 мм. Штыревой разъем может быть надежным с замком, чтобы не встряхнуть

3) Все вышеуказанные интерфейсы плоско вставляются в направлении схемы, поэтому подпроводка может быть тонкой.

4) для подключения огней используются огни SMD up 1x5, скоростные огни 1x5 (слева направо порядок 12345).

5) Подключите сигнал к другому контакту ряда 5x2 2,0 с шагом.

6) сигнал скорости подключен к контакту 5x2 2,0 с шагом.

7) сигнал источника питания подключен к 1x2 штифту с шагом 1,5.

Светильник индикатор	Светодиодный	Указывает статус	Описание рабочего состояния
Индикатор питания	PWR (Красный)	On	Указывая, что мощностьПоставка нормальная;
		Выкл	Указывает на то, что мощностьБез питания илиРаботает ненормально.
Светодисветодиодный SMT, желтый для индикатора скорости порта, зеленый светильник для индикатора состояния соединения порта.
Индикатор подключения интерфейса Ethernet (1 ~ 5)	LINK/ACK (Зеленый)	On	Это указывает на то, что физическийПорт переключателя имеетПодключение;
		Вспышка	Это указывает на то, что физическийПорт коммутатора имеет данныеАктивность.
		Выкл	Это указывает на то, что физическийПорт переключателя не имеетПодключение.
Индикатор скорости интерфейса Ethernet (1 ~ 5)		On	Рабочий режим 1000 м
		Вспышка	Рабочий режим 100 м
		Выкл	Рабочий режим 10 м

1) Поддержка IEEE802.3, 802.3u, 802.3ab, 802.3x стандарт

2) поддерживает пять портов 10Base-T / 100Base-T (X) / 1000Base-T (X) Ethernet Gigabit RJ45

3) поддержка полного/полудуплексного режима, автоматическое обнаружение MDI / MDI-X

4) Поддержка полной скоростной пересылки без блокировки связи

5) Поддержка входной мощности 9 ~ 18 В постоянного тока

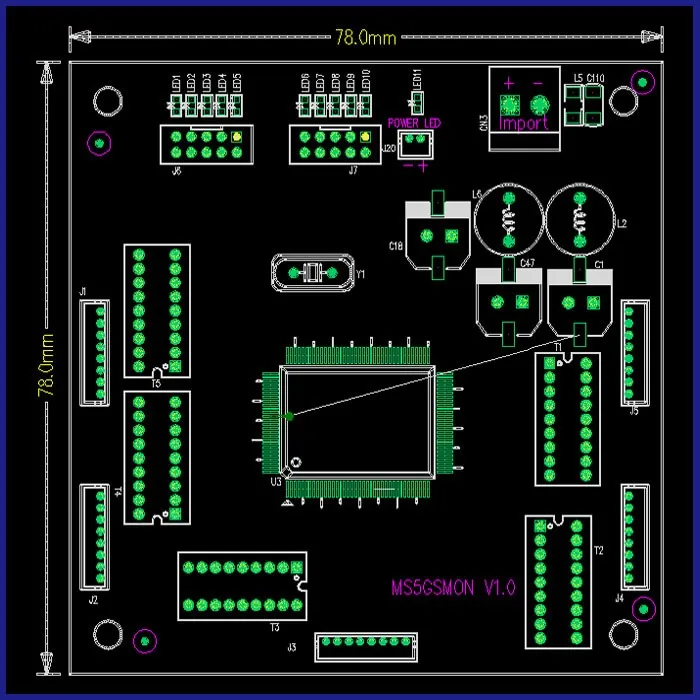

6) вариант дополнительной компоновки маленький, квадратный, 78x78 мм

7) в углу четыре отверстия, расположение отверстия соответствует обстоятельствам, рекомендуемый диаметр отверстия 3,5 мм.

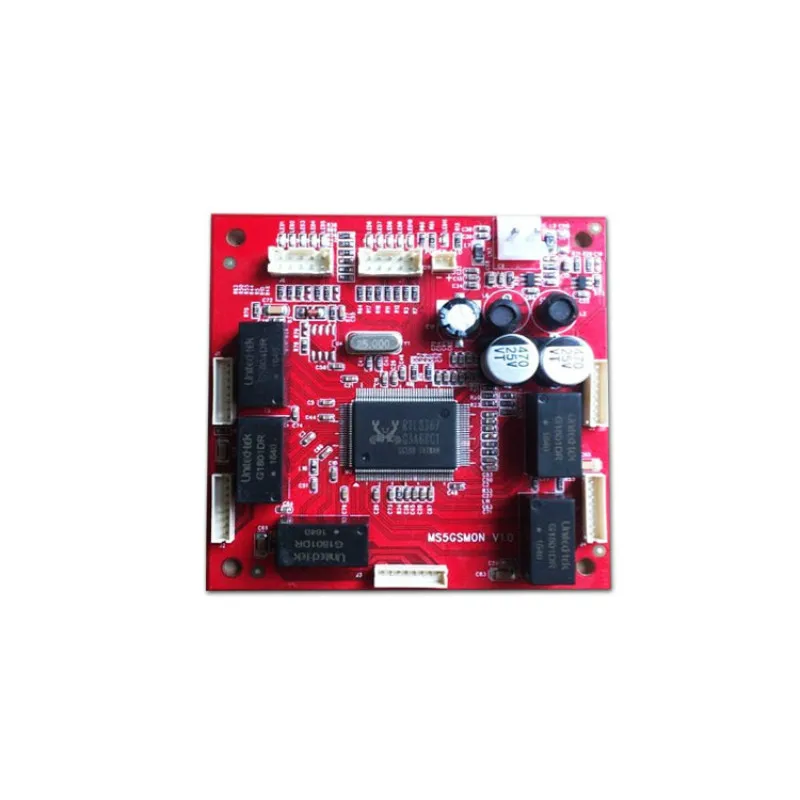

8) модуль имеет маркировку MS5GSMON V1.0

9) в сопротивляющих конденсаторах используются Промышленные твердотельные конденсаторы.

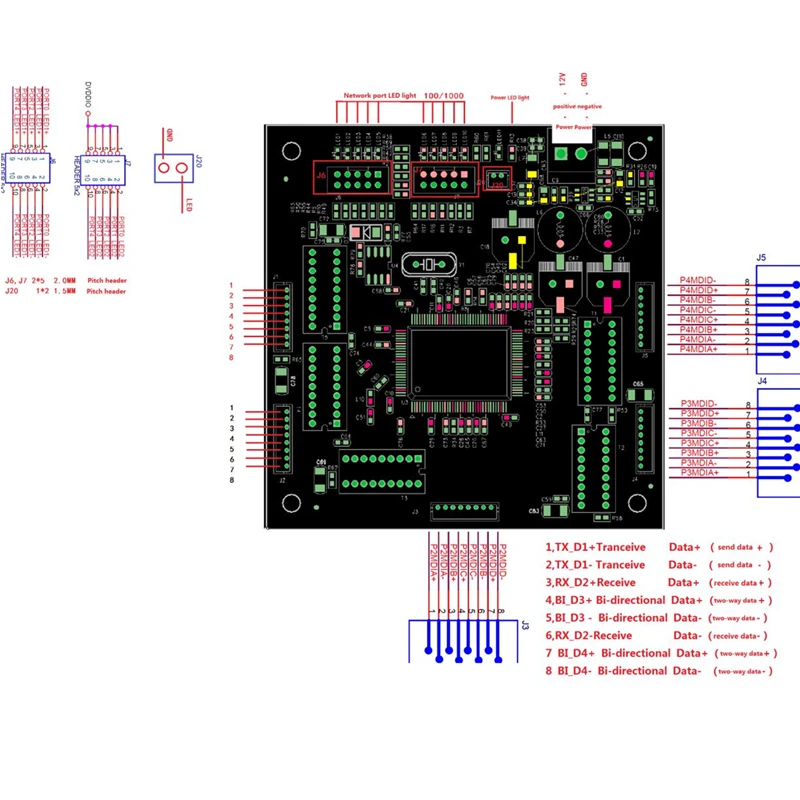

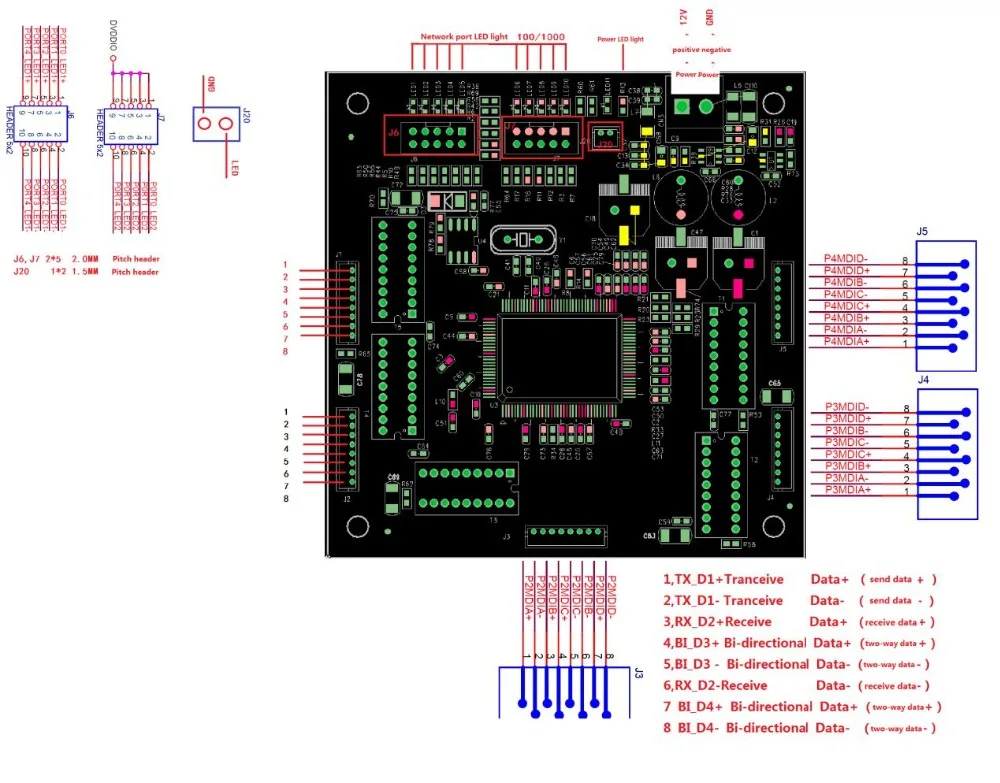

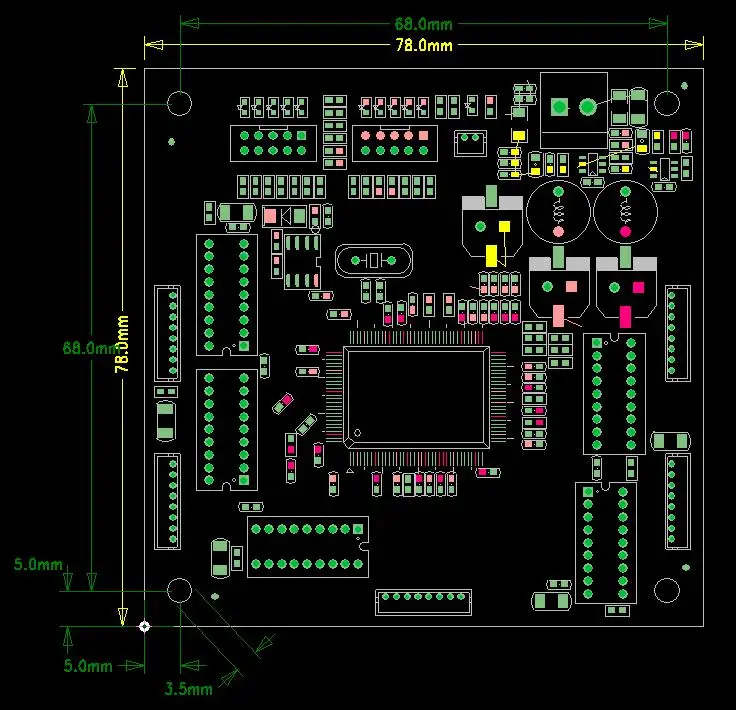

Структурная схема

Упаковка и доставка

Упаковка: Используйте стандартную бумажную коробку с K = K материалом, также возможна перепланировка коробки.

Доставка:

У нас есть 5-летний партнер-экспедитор, который может предоставить вам очень конкурентоспособную стоимость, помочь клиенту сэкономить больше.

1) образец будет использовать Экспресс-доставку от двери до двери, обычно 3-5 дней до места назначения.

2) Совет по заказу небольших партий авиапочтой в аэропорт, обычно 5-7 дней до места назначения.

3) для оптовых заказов выбирается морская доставка, обычно 20-35 дней до порта назначения.

1) коробка образцов: 10 шт/коробка

2) стандартная коробка: 100 шт/коробка

3) принимаются изменения дизайна
