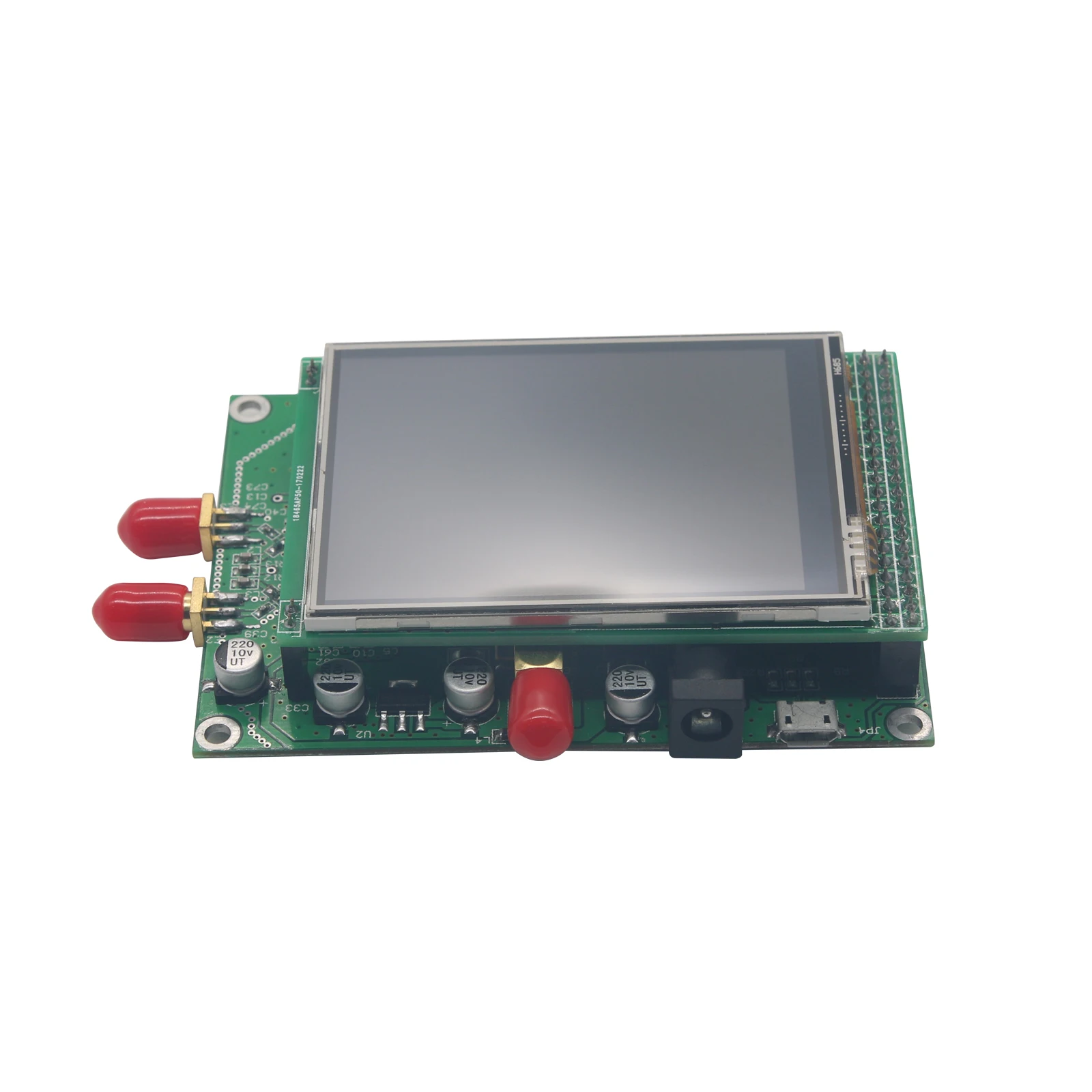

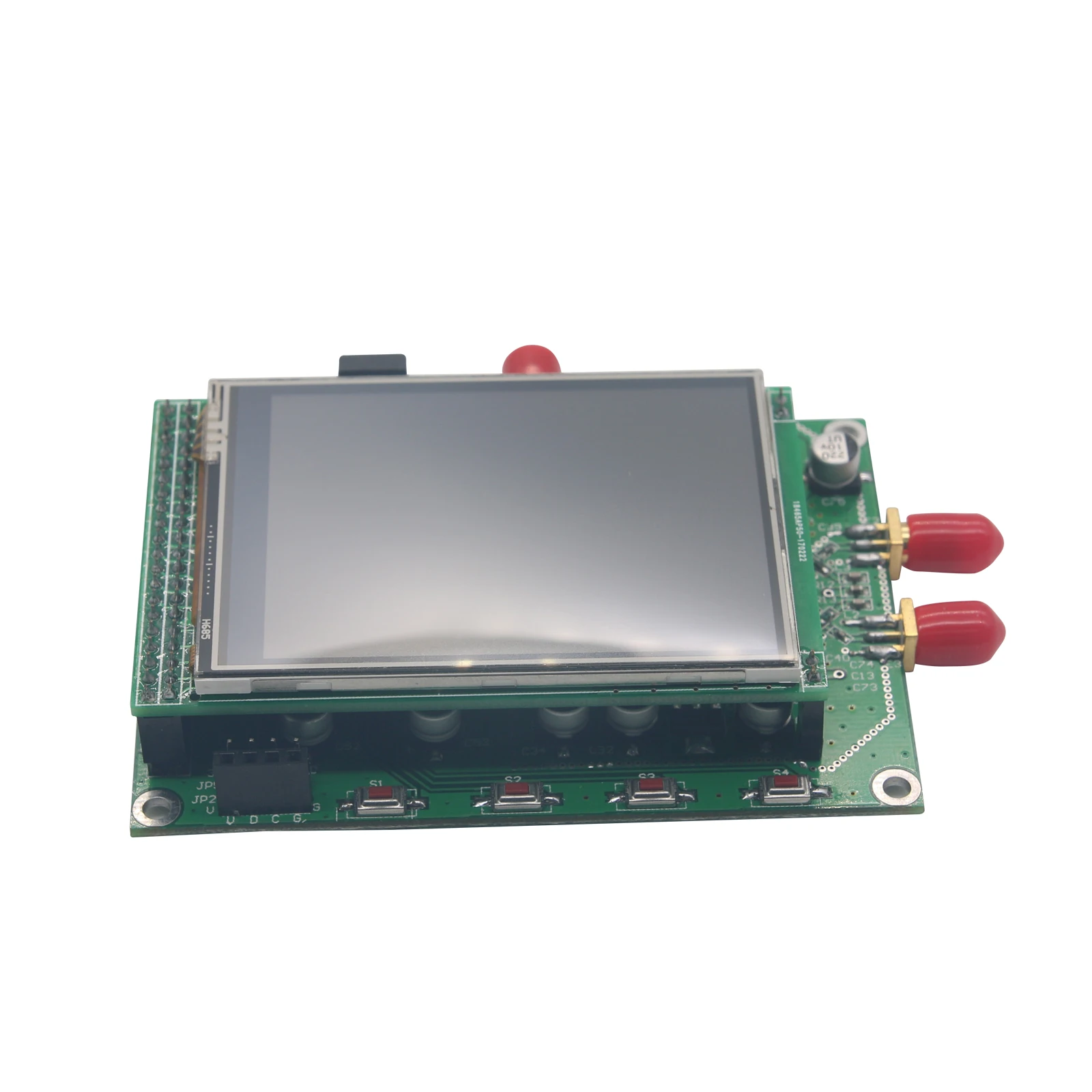

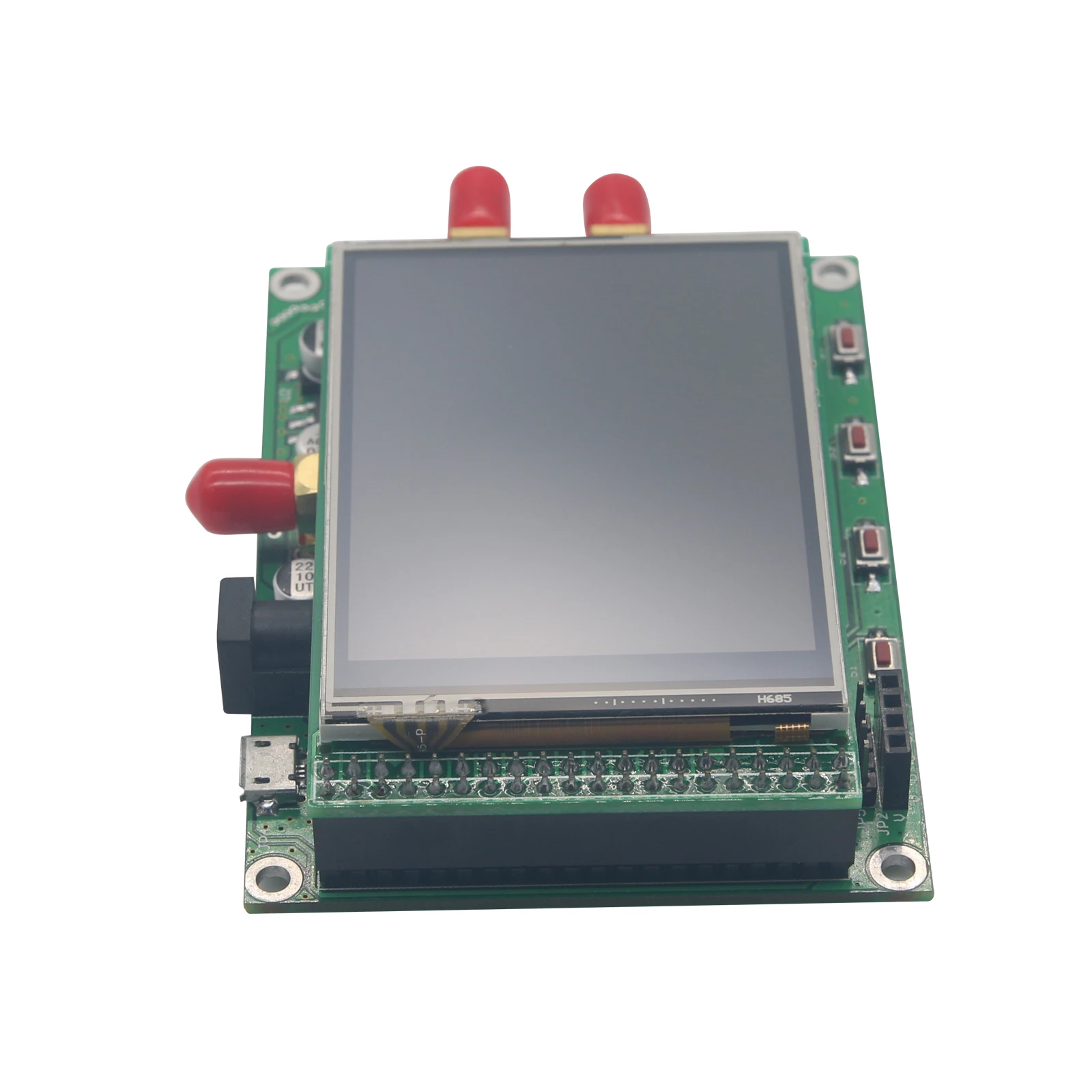

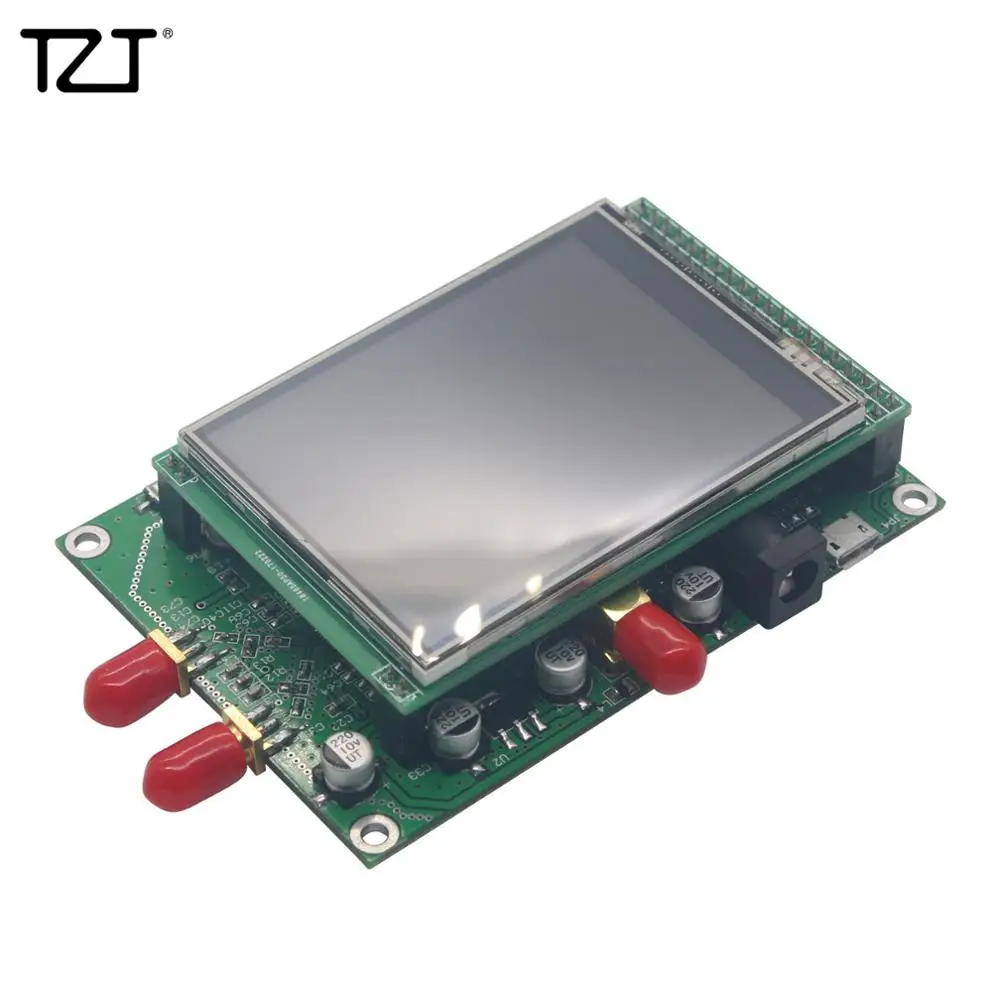

TZT ADF4355 от 250 МГц до 6 8 г генератор радиочастотного сигнала VCO синтезатор частоты

Характеристики

TZT ADF4355 250Mhz до 6,8G развертки RF источник сигнала Генератор VCO микроволновая частота синтезатор PLL

Характеристика: 53415
-Модуль ADF4355 является старшим инженером для сборки, полная ссылка на официальную версию дизайна; Внешний вид PCB, макет и дизайн разумные, стрессовые материалы;
-Выход Частотный диапазон: 250 м-6,8 г;
-Источник питания: блок питания 5 В, может быть напрямую питается от USB;
-Цветной дисплей, управление сенсорным экраном, вы можете достичь точечной частоты, подметания.
-Обновленный интерфейс и программное обеспечение.
-Модуль добавляет регулировку мощности, выходной переключатель, кнопочное управление.
Модуль может управлять: управление выходным переключателем RF и выходной мощностью управления
-Функция кнопки: 1.FSK( самый быстрый обрабатывающий сигнал 10 мс) 2. Переключатель RF выход 3.Keying частота подметания (одинарная подметания) 4. Контроль подметания частоты (подметание петли) moduel имеет функцию сохранения, может хранить параметры настройки.

Применение:
-Беспроводная структура (WCDMA, TD-SCDMA, WiMAX, GSM, PCS, DCS, DECT)
-Многоточечные микроволновые связи
-Спутниковый/VSAT
-Испытательное оборудование/Приборы
-Генерация часов

Инструкции по чипу:
-При использовании с внешним контурным фильтром и наружной частотой сравнения, ADF5355 реализует фракционный-N или целое-N фазоблокированный контур (PLL) Частотный синтезатор. Диапазон частотных разделителей позволяет работать от 54 МГц до 6800 МГц.
-ADF5355 имеет интегрированный VCO с основной выходной частотой в диапазоне от 3400 МГц до 6800 МГц. Кроме того, частота VCO может быть разделена на 1, 2, 4, 8, 16, 32 или 64, поэтому пользователи могут генерировать частоты выхода RF как низко как 54 МГц. Этап выхода RF может быть приглушен для приложений, требующих изоляции. Функция отключения звука может управляться как пин-кодом, так и программным обеспечением.
-Все регистры на чипе управляются через простой интерфейс с тремя проводами. В ADF5355 работает от 3,15 V до 3,45 V аналоговый и цифровой блок с подпиточный насос и Гун питание от 4,75 V до 5,25 V. Кроме того, ADF5355 также встроенный энергосберегающий режим аппаратного и программного обеспечения.
-Частотный диапазон выхода RF: от 54 МГц до 6800 МГц
-Фракционный-N Частотный синтезатор и целое-N Частотный синтезатор
-Модуль 38 бит с высоким разрешением
-Низкофазный генератор с регулируемым напряжением шума (VCO)
-Программируемый Частотный выход 1/2/4/8/16/32/64
-Аналоговый и цифровой источники питания: 3,3 V
-Подпиточный насос и Гун Питание: 5,0 V тип
-Материнскую плату Совместимость: 1,8 V
-Программируемый двухмодульный prescaler: 4/5 или 8/9
-Программируемая Выходная мощность
-Функция отключения звука на радиочастотном выходе
-Трехпроводной последовательный интерфейс
-Обнаружение аналогового и цифрового замка

Посылка:
-1 шт. модуль ADF4355

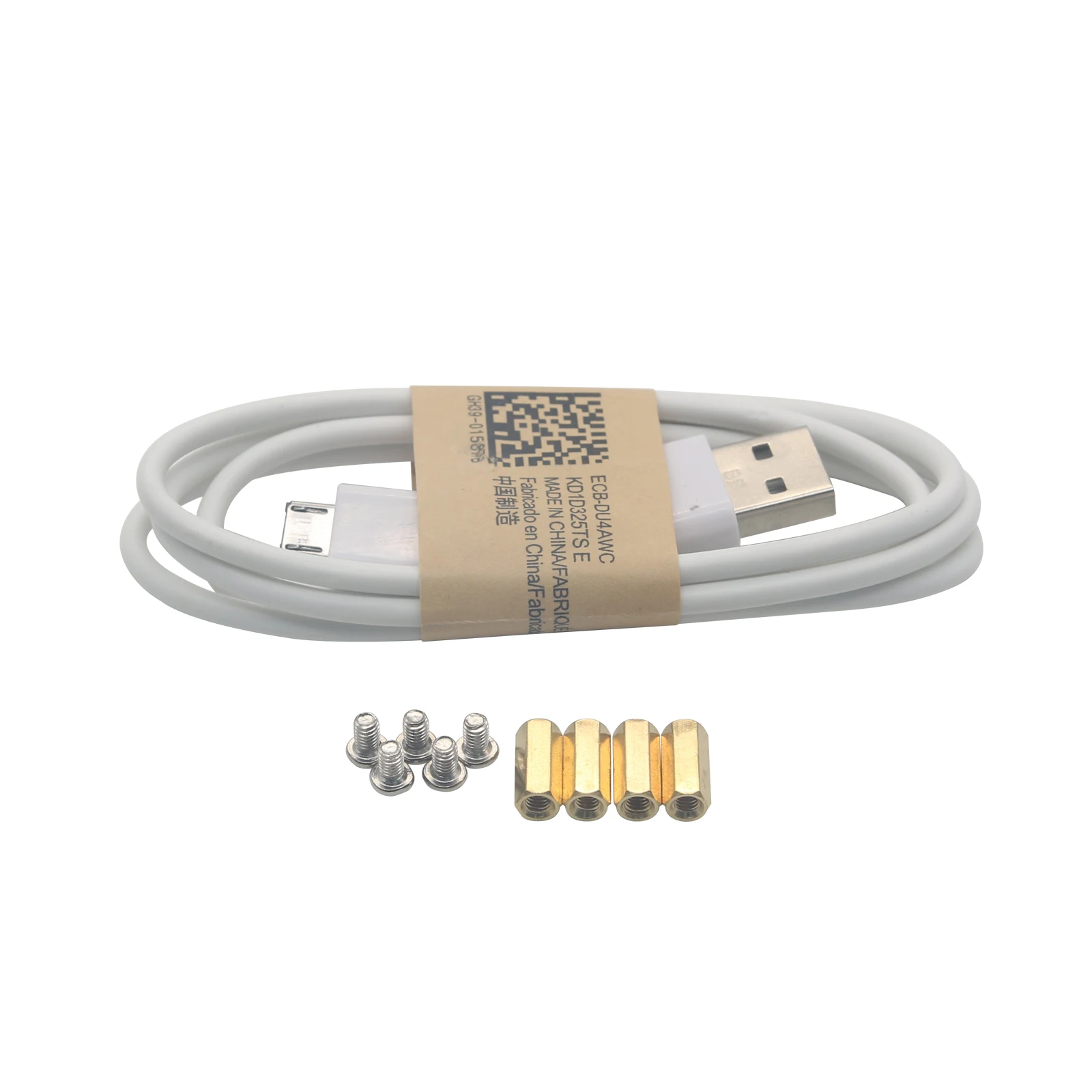

-1 USB кабель
