Приемник BEITIAN для измерения уровня Цельсия RTK позиционирование GNSS встроенный

Характеристики

HTB1jtxDLxTpK1RjSZFKq6y2wXXaF

Модель: BT-920N

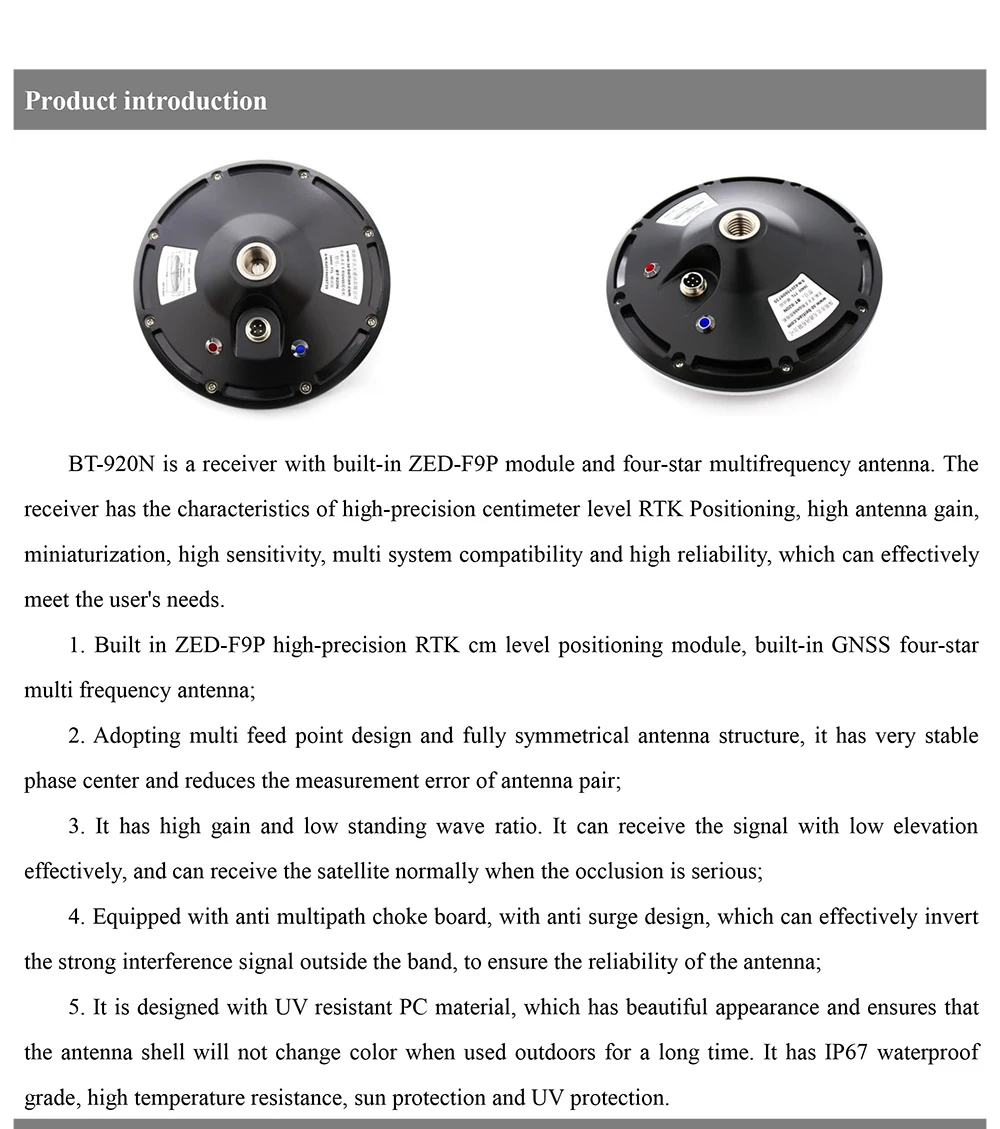

Продукт интродутион

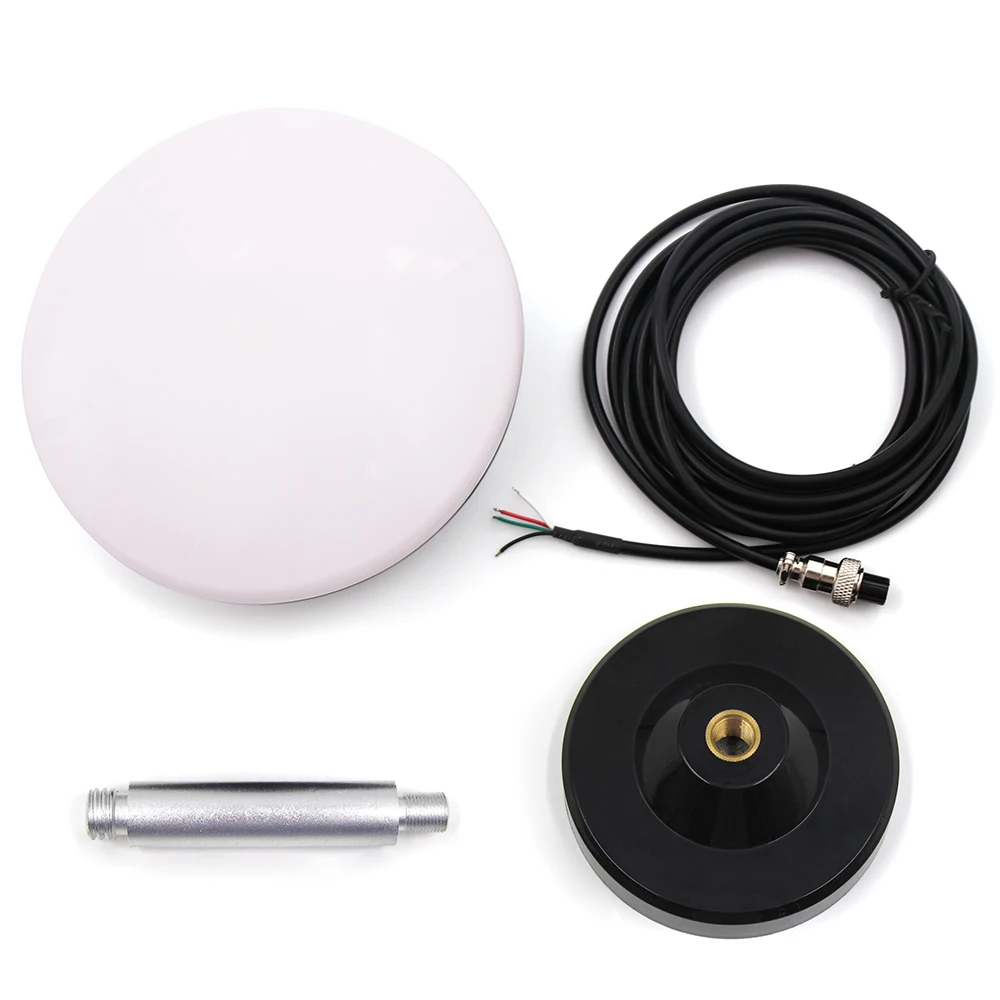

BT-920N-это приемник со встроенным модулем ZED-F9P и четырехзвездочной многочастотной антенной. Приемник имеет характеристики высокоточного сантиметрового уровня RTK позиционирования, высокого коэффициента усиления антенны, миниатюрности, высокой чувствительности, многосистемной совместимости и высокой надежности, что может эффективно удовлетворить потребности пользователя.

1. Встроенный ZED-F9P Высокоточный RTK cm модуль позиционирования уровня, встроенная четырехзвездочная многочастотная антенна GNSS;

2. Принятие многорепитательной точечной конструкции и полностью симметричной структуры антенны, она имеет очень стабильный Фазовый центр и уменьшает погрешность измерения антенной пары;

3. Обладает высоким коэффициентом усиления и низким сопротивлением волн. Он может получить сигнал с низкой высотой эффективно, и может получить спутник нормально, когда окклюзия серьезна;

4. Оснащен противоскользящей доской, с защитой от перенапряжения, которая может эффективно инвертировать сильный сигнал помех за пределами полосы, чтобы обеспечить надежность антенны;

5. Он разработан с защитой от УФ-лучей из поликарбоната, который имеет красивый внешний вид и гарантирует, что корпус антенны не изменит цвет при использовании на открытом воздухе в течение длительного времени. Класс водонепроницаемости IP67, высокая термостойкость, защита от солнца и УФ-защита.

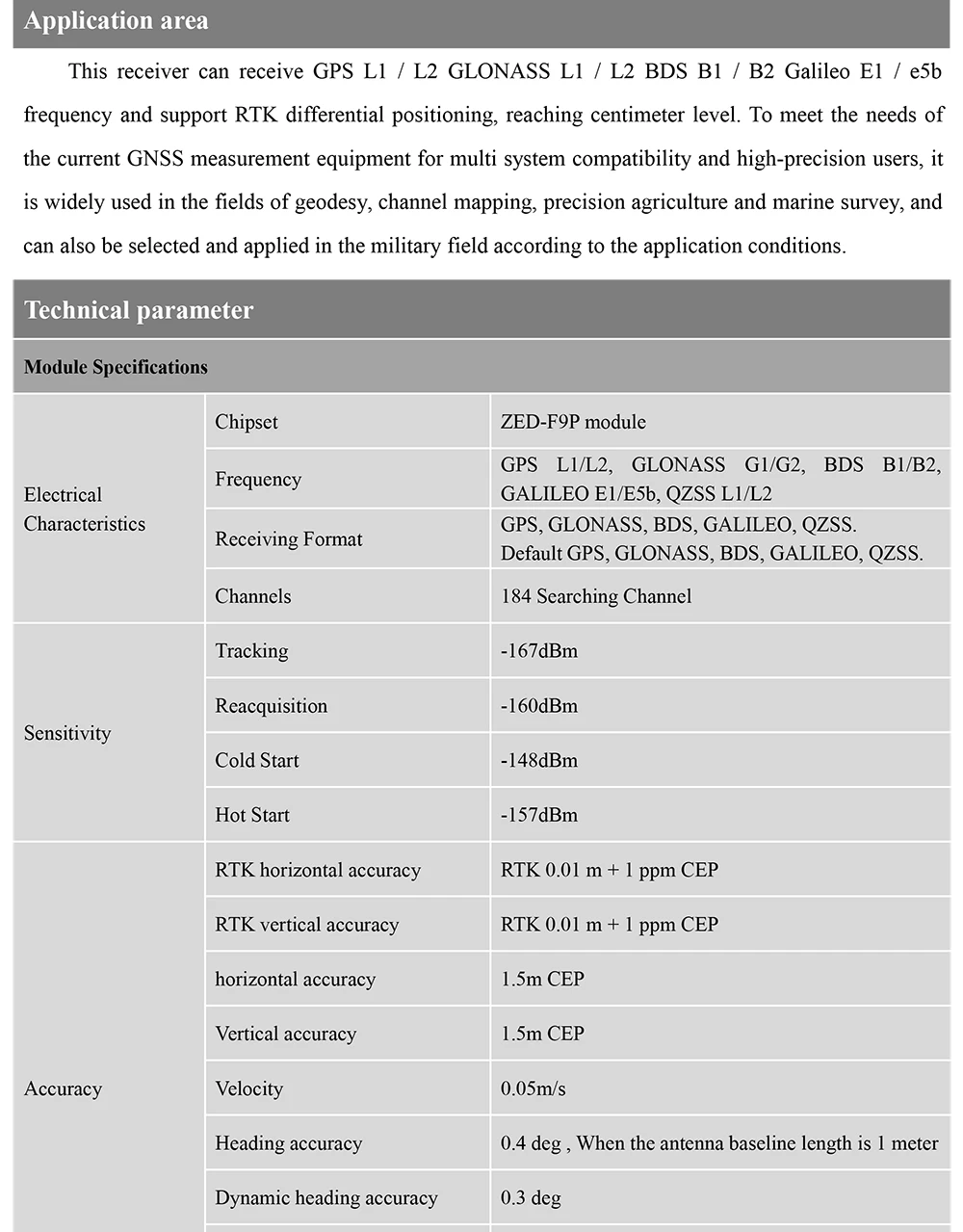

Применение зона

Этот приемник может получать GPS L1 / L2 GLONASS L1 / L2 BDS B1 / B2 Galileo E1 / e5b частоту и поддерживает дифференциальное позиционирование RTK, достигая уровня сантиметра. Для удовлетворения потребностей современного оборудования для измерения ГНСС для многосистемной совместимости и высокоточных пользователей, он широко используется в областях геодезии, картирования каналов, точного сельского хозяйства и морских исследований, также может быть выбран и применен в военной области в соответствии с условиями применения.

Модуль Технические характеристики
Электрические характеристики	Чипсет	ZED-F9P модуль
	Частота	GPS L1/L2, GLONASS G1/G2, BDS B1/B2, GALILEO E1/E5b, QZSS L1/L2
	Формат приема	GPS, ГЛОНАСС, BDS, GALILEO, QZSS. По умолчанию GPS, ГЛОНАСС, BDS, GALILEO, QZSS.
	Каналы	184 поиск канала
Чувствительность	Отслеживания	-167dBm
	Повторного приобретения	-160dBm
	Холодный старт	-148dBm
	Быстрый запуск	-157dBm
Точность	RTK точность по горизонтали	RTK 0,01 m + 1 ppm CEP
	RTK вертикальной точности	RTK 0,01 m + 1 ppm CEP
	Точность по горизонтали	1,5 м КЭП
	Вертикальная точность	1,5 м КЭП
	Равных угловых скоростей	0,05 м/с
	Заголовок Точность	0,4 град, в тех случаях, когда антенна базовой длина 1 метр
	Динамический Заголовок Точность	0,3 град

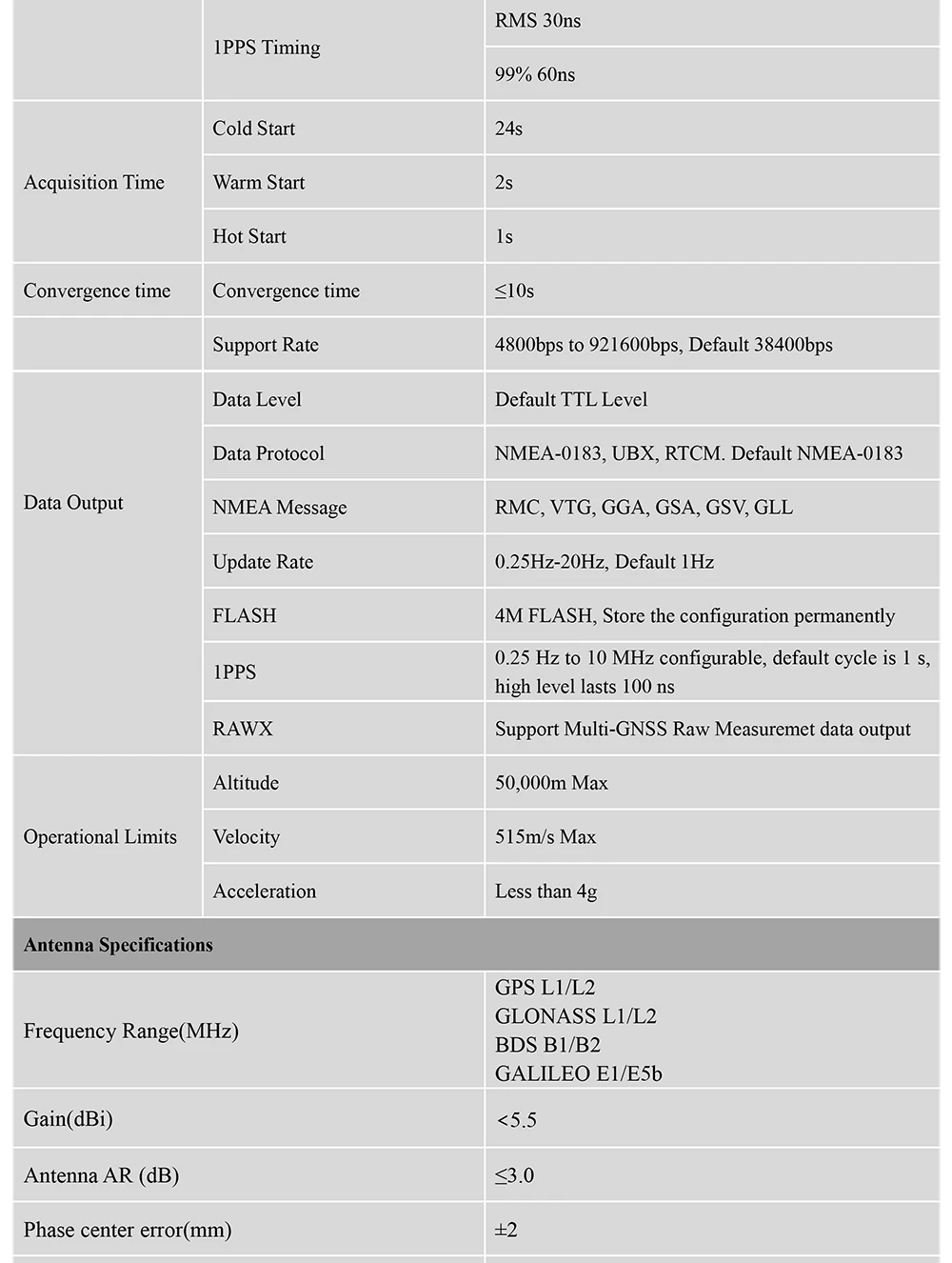

	1PPS ГРМ	RMS 30ns
	1PPS ГРМ	99% 60ns
Время приема	Холодный старт	24s
	Теплый старт	2s
	Быстрый запуск	1s
Время конвергенции	Время конвергенции	≤ 10s
Данные Выход	Поддержка скорость	4800bps к 921600bps, по умолчанию 38400bps
	Данных уровня	По умолчанию TTL уровня
	Протокол передачи данных	NMEA-0183, UBX, RTCM. По умолчанию NMEA-0183
	NMEA сообщение	RMC, VTG, GGA, GSA, GSV, GLL
	Частота обновления	0,25 Гц-20 Гц, по умолчанию 1 Гц
	Флэш-память	4M FLASH, сохраните конфигурацию постоянно
	1PPS	0,25 Гц до 10 МГц настраивается в случае возникновения проблем цикл 1 s, высокий уровень длится 100 ns
	Rawx	Поддержка мульти-GNSS сырье измеряет выход данных
Рабочие пределы	Высота над уровнем моря	50000 м Макс
	Равных угловых скоростей	515 м/с Max
	Ускорение	Меньше, чем 4g
Технические характеристики антенны
Частотный диапазон (МГц)		GPS L1/L2 ГЛОНАСС L1/L2 BDS B1/B2 GALILEO E1/E5b
Усиление (дБ)		<5,5
Антенна AR (дБ)		≤ 3,0
Ошибка фазового центра (мм)		± 2

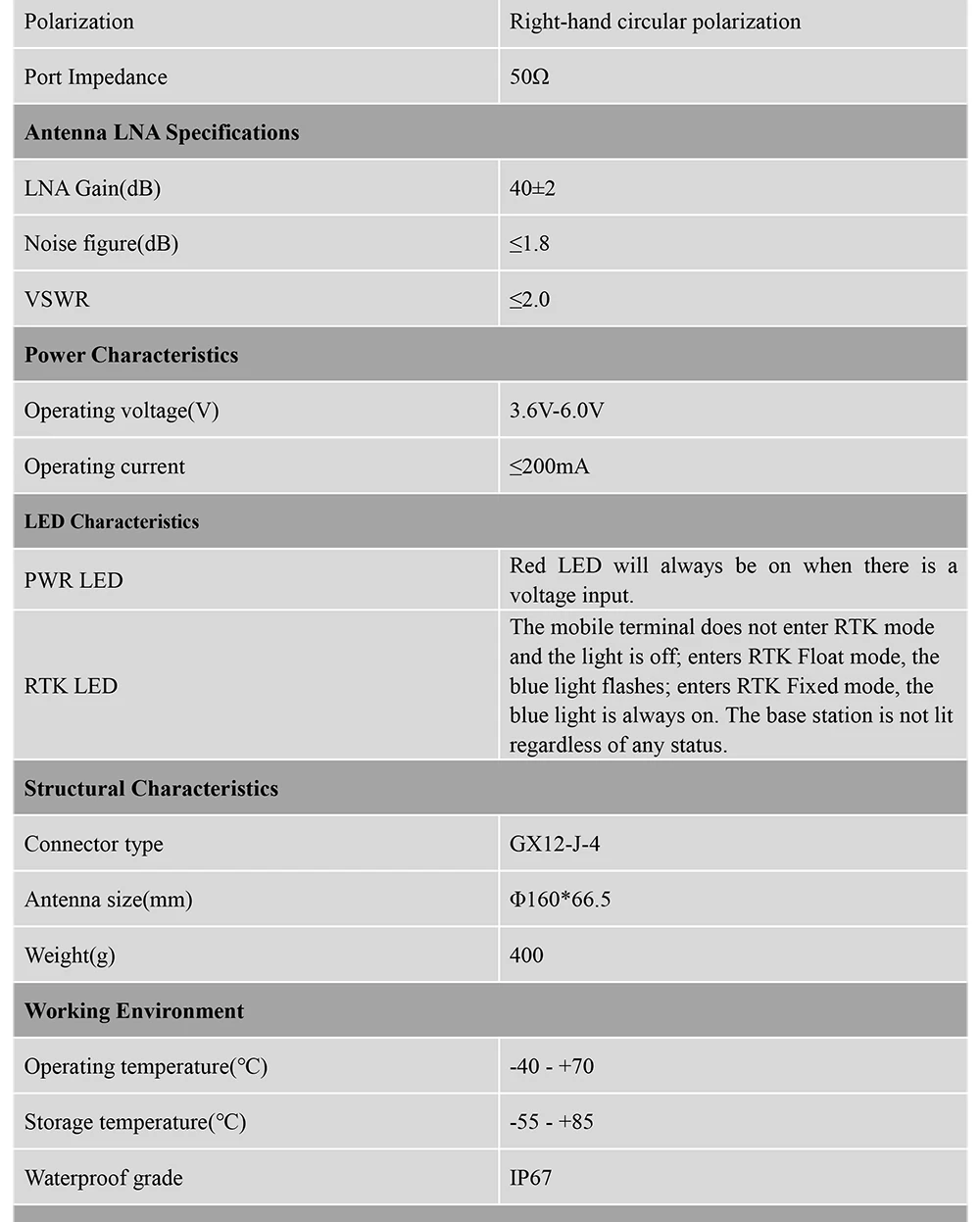

Поляризации		Круговая поляризация правой руки
Порты и разъёмы сопротивление		50Ω
Антенна LNA Технические характеристики
Коэффициент усиления LNA (дБ)		40 ± 2
Уровень шума (дБ)		≤ 1,8
КСВН		≤ 2,0
Мощность характеристики
Рабочее напряжение (В)		3,6 V-6,0 V
Рабочий ток		≤ 200mA
Светодиодный характеристики
PWR светодиодный		Красный светодиодный индикатор всегда будет включен при входном напряжении.

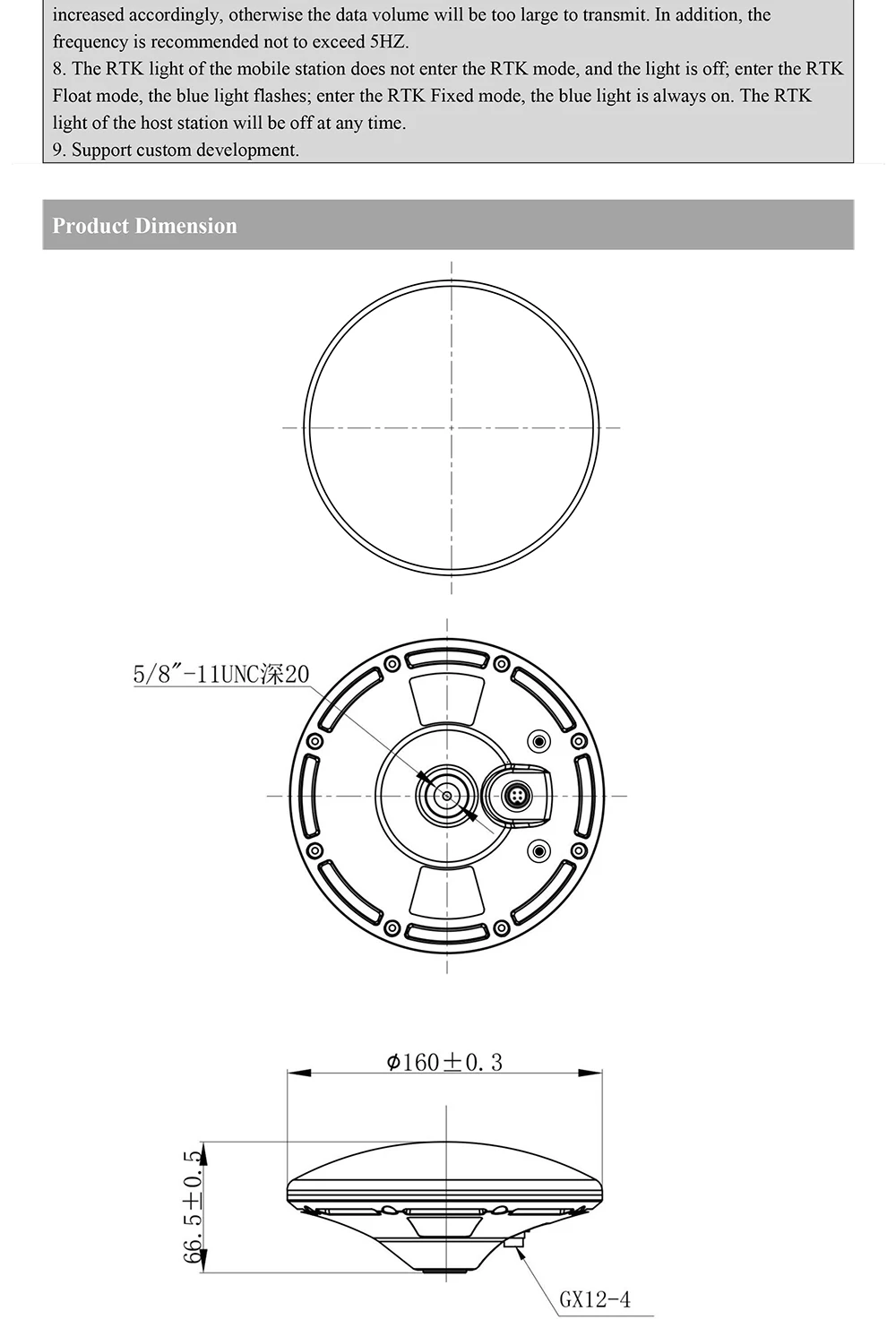

RTK светодиодный		Мобильный терминал не входит в режим RTK и светильник выключен; Входит в Поплавковый режим RTK, мигает синий светильник; Входит в фиксированный режим RTK, всегда включен синий светильник. Базовая станция не горит независимо от статуса.
Конструктивные особенности

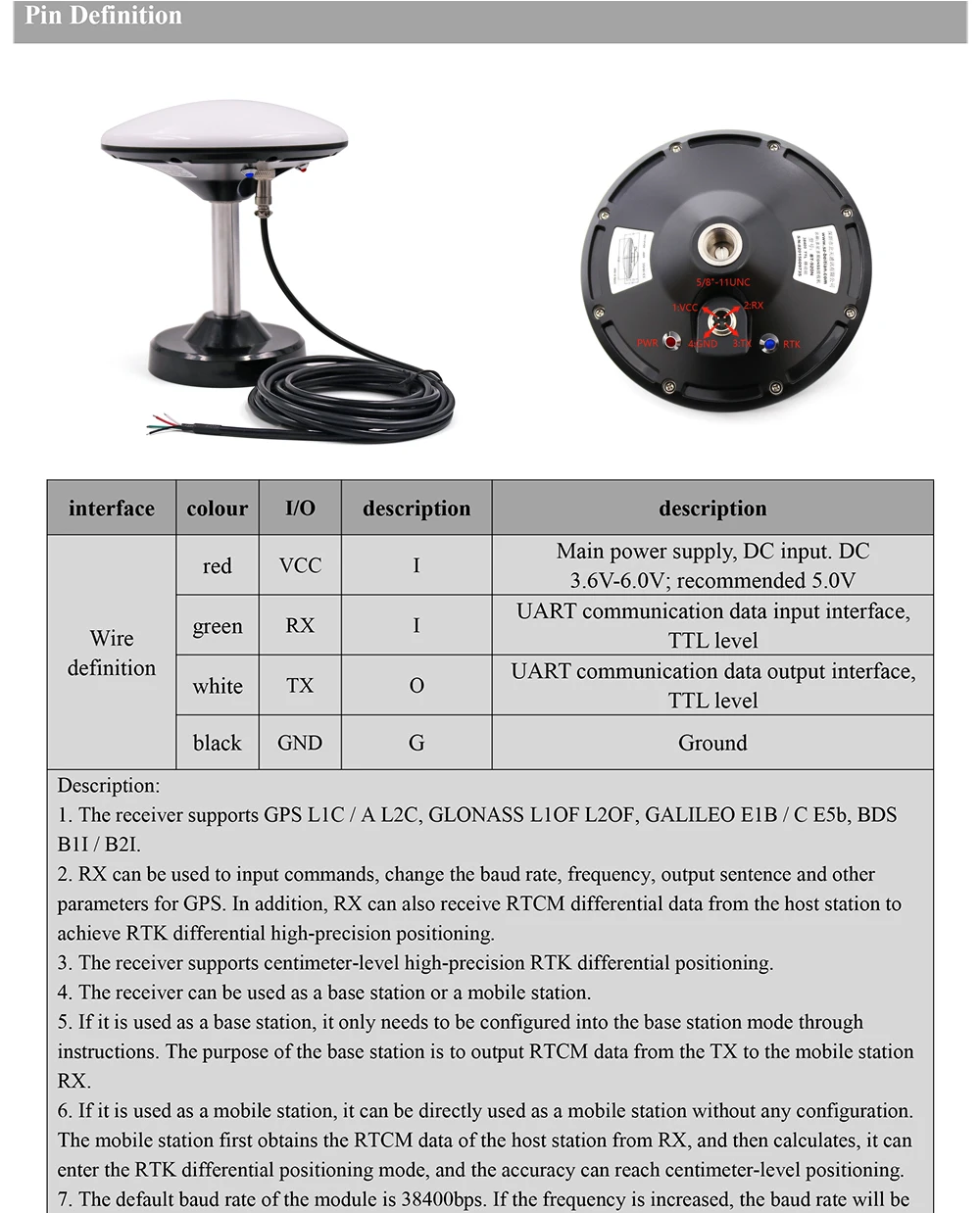

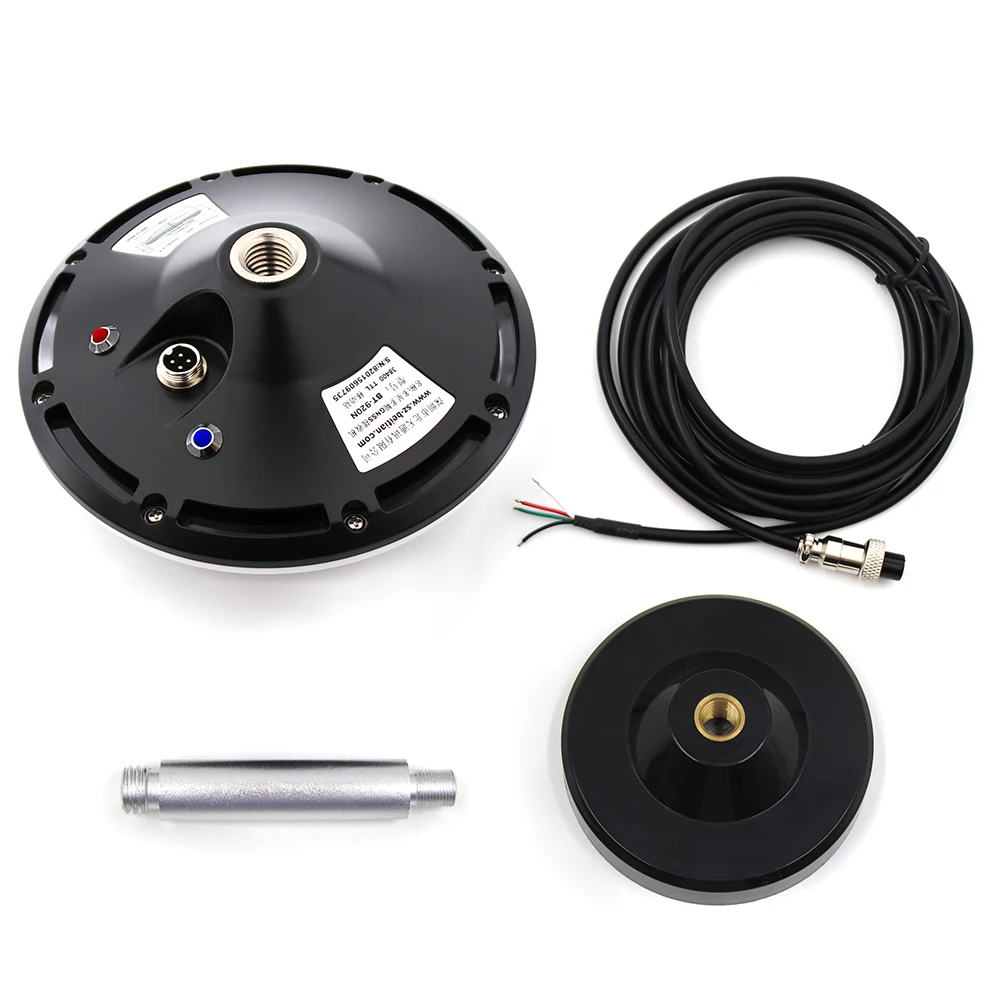

Тип разъема		GX12-J-4 (по умолчанию поставляется шнур питания для самостоятельной сборки GX12-4 3 м)
Размер антенны (мм)		Φ160*66,5
Вес (г)		400
Рабочая Защита окружающей среды
Рабочая температура (℃)		-40 - + 70
Температура хранения (℃)		-55 - + 85
Водонепроницаемый класс		IP67
