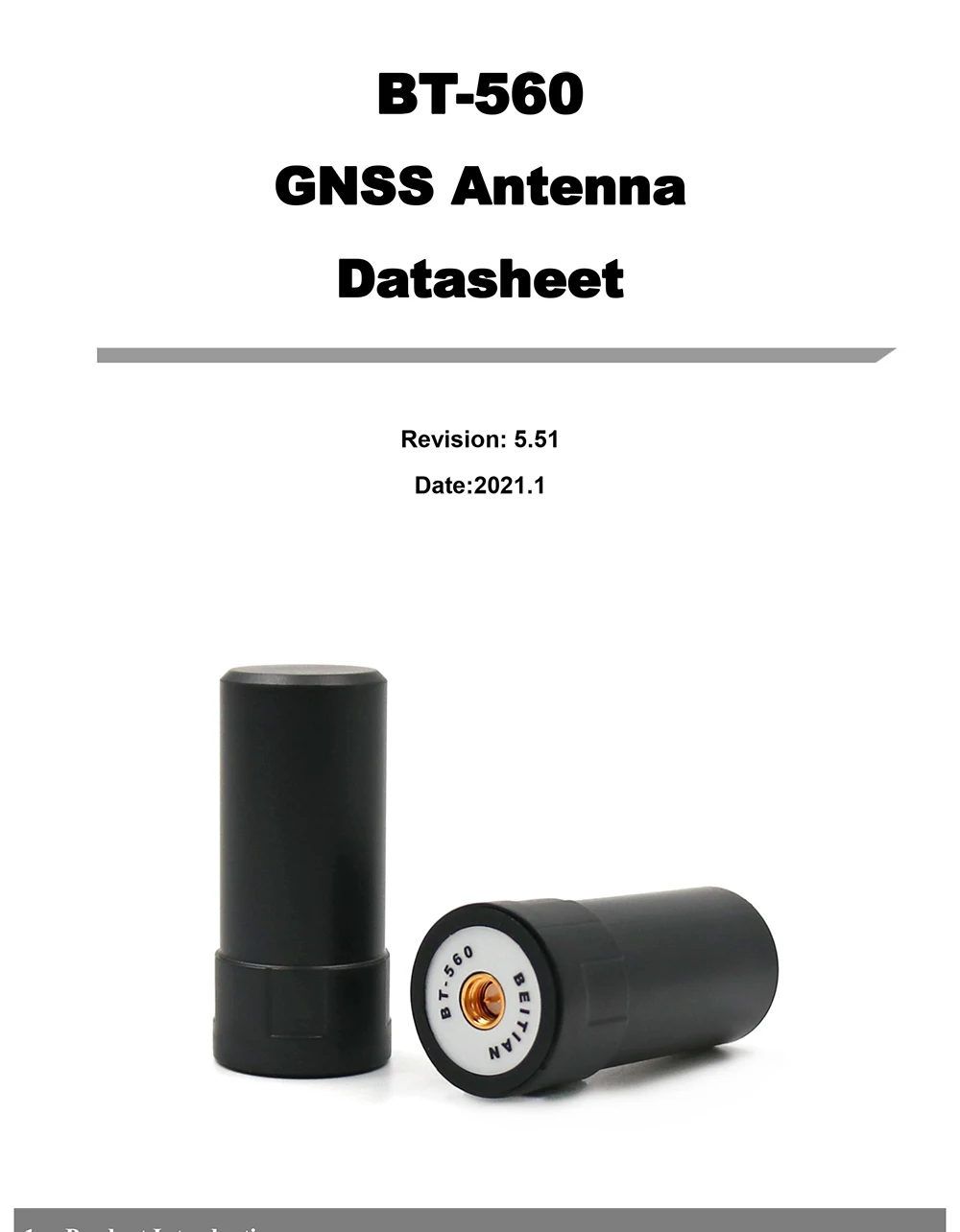

Beitian drone UAV RTK Карманный приемник GNSS Helix Антенна GPS BDS GLONASS антенна на GALILEO Ubx |

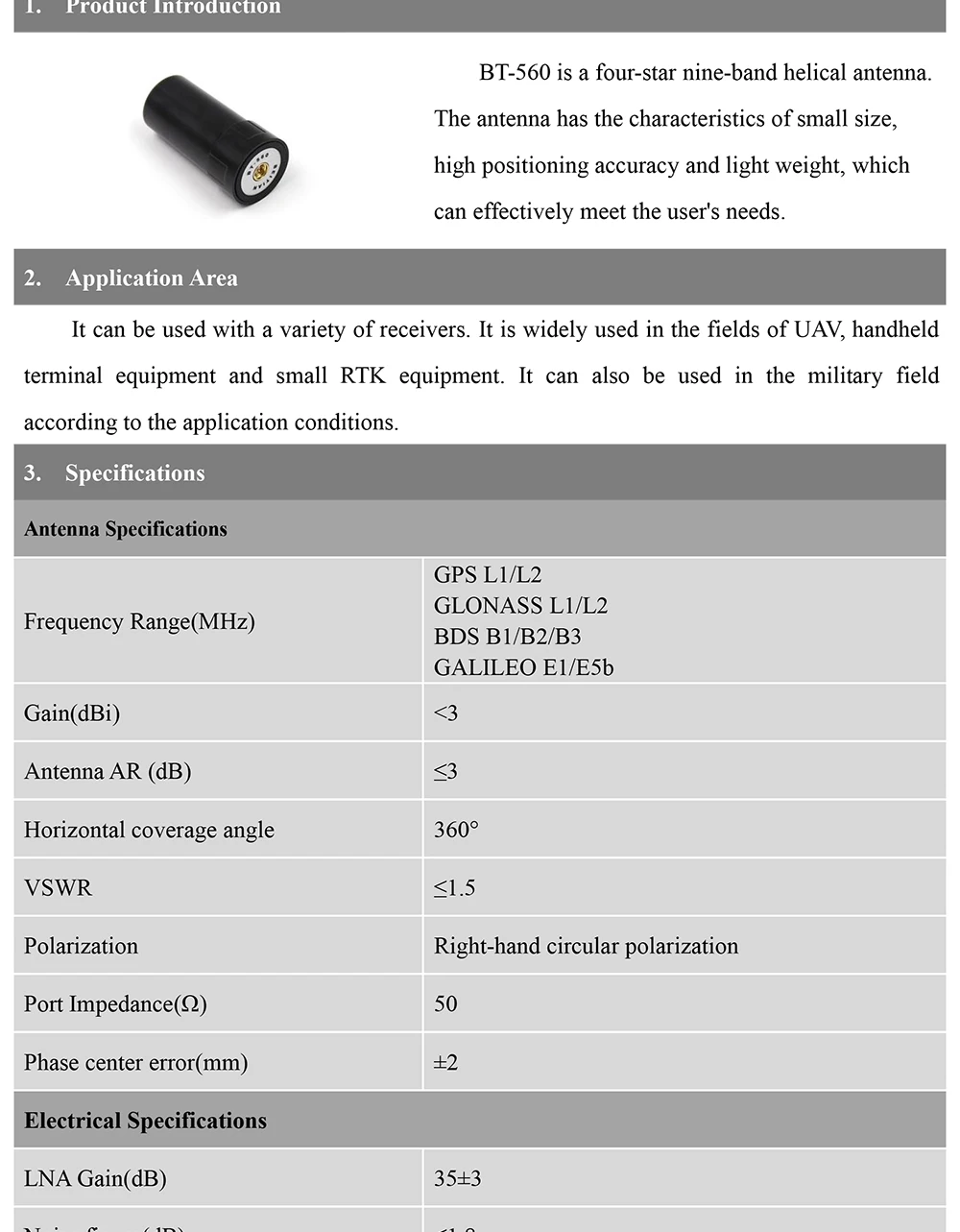

Характеристики

Модель: BT-560

Антенны
Частотный диапазон (МГц)	GPS L1/L2 ГЛОНАСС L1/L2 BDSB1/B2/B3 GALILEO E1/E5b
Коэффициент усиления (dBi)	2
Антенна AR (дБ)	≤ 3
Угол горизонтального покрытия	360 °
VSWR	≤ 2
Поляризация	Круговая поляризация правой руки
Сопротивление порта (Ω)	50
Ошибка фазового центра (мм)	± 2
Электрические характеристики
Коэффициент усиления LNA (дБ)	35 ± 3
Уровень шума (дБ)	≤ 2
Рабочее напряжение (В)	3,3 V-12,0 V
Рабочий ток (мА)	≤ 50
Выход VSWR	≤ 2
Плоскостность в диапазоне (дБ)	± 2
Задержка дифференциального распространения (ns)	≤ 5

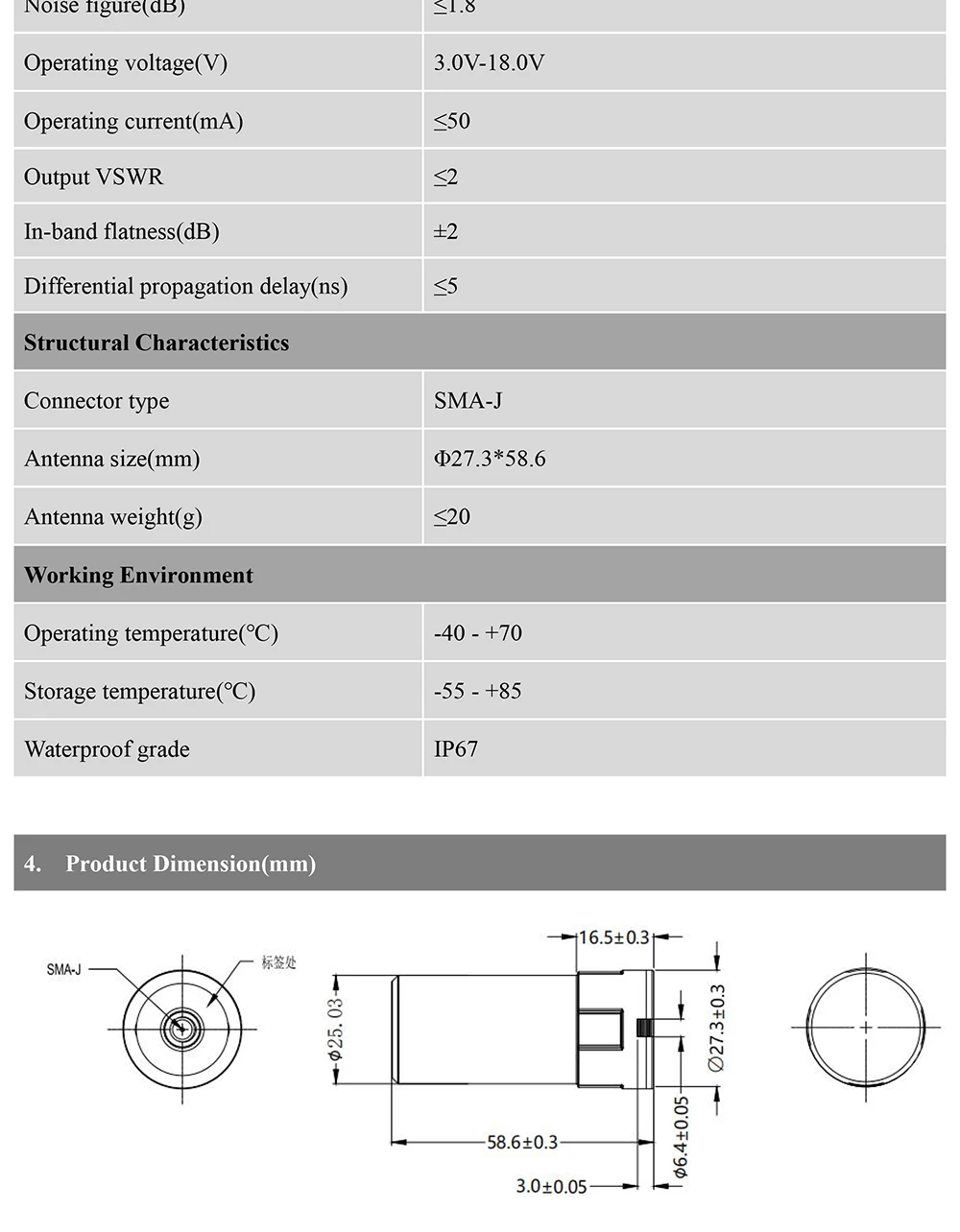

Структурные характеристики
Тип соединителя	SMA-J
Размер антенны (мм)	Φ27.3*58,6
Вес антенны (г)	≤ 20
Рабочая среда
Рабочая температура (℃)	-40-+ 70
Температура хранения (℃)	-55-+ 85
Водонепроницаемый класс	IP67

Характеристика 1: качество-это светильник. Общий вес антенны составляет менее 20 г, что особенно подходит для оборудования, такого как беспилотный летательный аппарат (БПЛА), ручная машина, носимое оборудование и так далее. Это может значительно уменьшить нагрузку.

Особенности два: Простая установка. Антенна питается и передаётся через стандартное соединение SMA, а соединение антенны соединено с сигнальным соединителем клеммного устройства для фиксации антенны без дополнительных монтажных отверстий.

Характеристика 3: отличные характеристики всенаправленного излучения. По сравнению с традиционной микрополосной антенной, антенна имеет спиральную структуру четырех рук. Он обладает более низким коэффициентом усиления высоты и широкоугольными круговыми поляризационными характеристиками и может получать более низкие спутниковые сигналы.

Антенна с четырехрычажной спиральной структурой, с хорошим низким коэффициентом усиления, широкоугольными круговыми поляризационными характеристиками, для обеспечения приема сигнала низкой высоты;

Антенна имеет стабильный Фазовый центр, минимизируя влияние антенны на погрешность измерения;

Схема антенны использует технологию защиты от помех и может работать нормально в сложной среде с определёнными помехами;

• Корпус антенны обладает высокой и низкой температурой воздействия, водонепроницаемостью, защитой от ультрафиолетового излучения и другими характеристиками, так как антенна может работать в течение длительного времени в этой области, чтобы обеспечить защиту.
