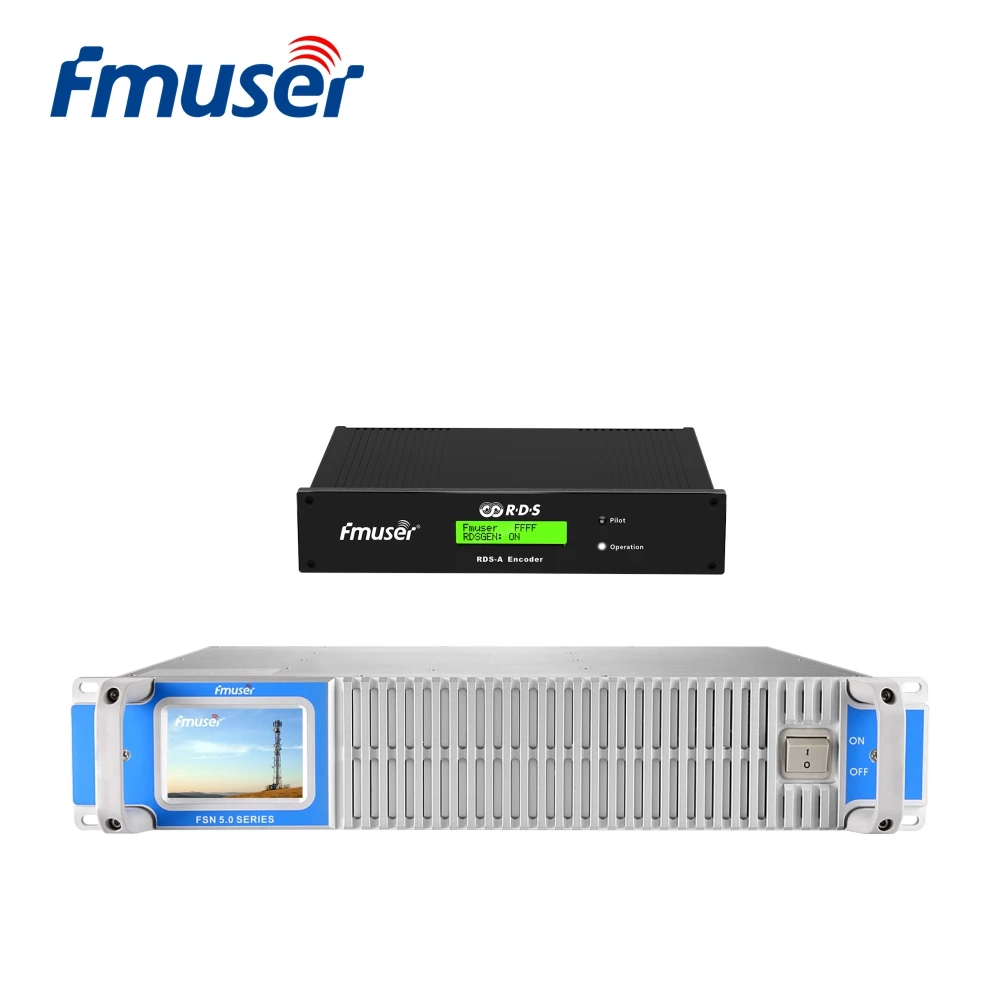

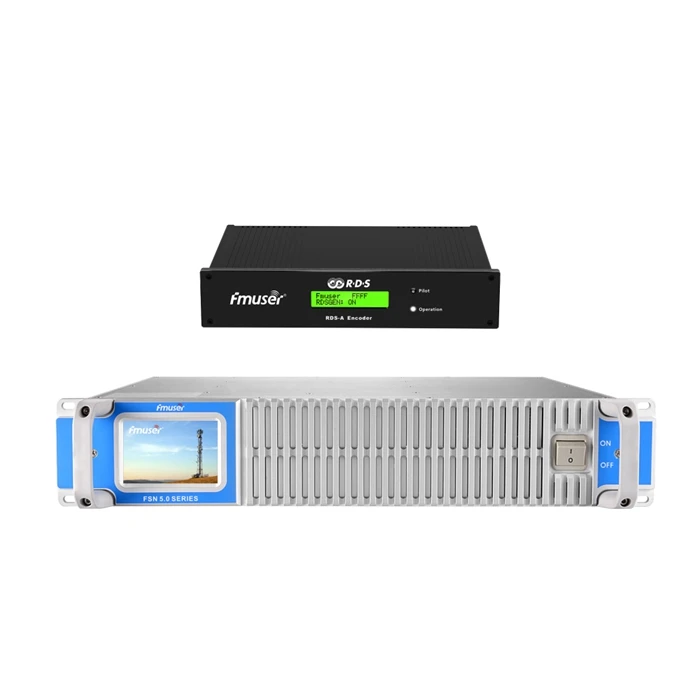

FMUSER 1000 Вт 1 кВт FM трансмиттер с цифровым RDS-кодировщиком система передачи данных

Характеристики





FMUSER 1000 Вт 1KW fm-передатчик с цифровым RDS кодером Радио система данных кодер для fm-радио станции

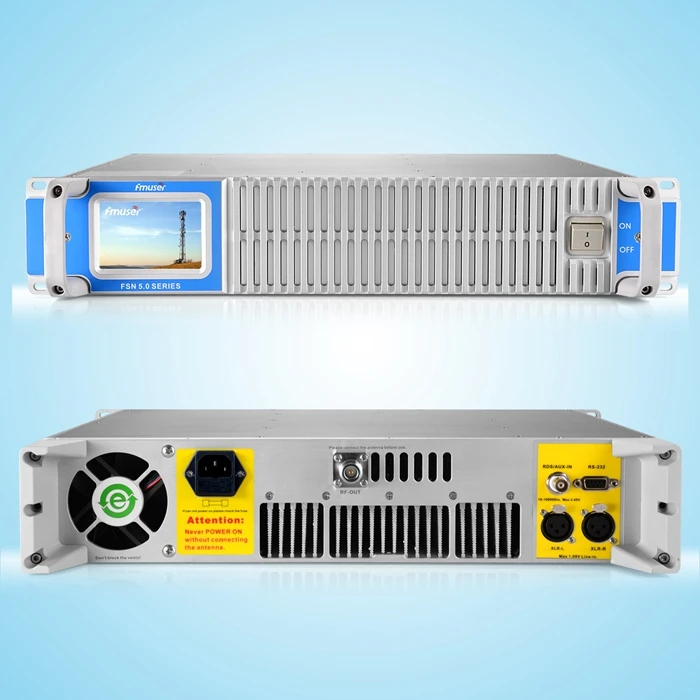

FSN5-1000wFM передатчик







Введение:

Исключительно от других передатчиков 1000 Вт на рынке, FMUSER FSN5-1000w fm-передатчик имеет дружественный к человеку сенсорный экран интерфейс работы, высокая Стабильная и надежная производительность и качество стерео звук почти CD эффект, что делает его замечательным улучшением на всем рынке и приводит к его высокой популярности в использовании для большинства радиостанций.

Этот fm-передатчик 1000 Вт разработан в компактном шасси 19 дюймов 2U путем интеграции всех модулей внутри, небольшого размера и простоты в эксплуатации и обслуживании. Он принимает самый продвинутый РЧ транзистор BLF188XR или MRFE6VP61K25H, который обеспечивает высокую эффективность работы 72%, потеря мощности снижена до минимального значения когда-либо.

Технология DSP (цифровая обработка звука) делает FSN5-1000w fm-передатчик приятным звуковым вещанием для всех любителей музыки, вас больше не будут беспокоить шумы или искажения.

Как гарантия качества, FMUSER предоставляет 1 год гарантии для этого профессионального передатчика вещания, вам не придется беспокоиться использовать его для радиостанции.





Часто Применение:

1). ComMunity радиостанции

2). LPFM радиостанции

3). Город радиостанции

4). Христианской церкви радиостанции





Выдающиеся Особенности:



1) Защита от перегрева:

Передатчик переключится на автоматическую защиту с сигналом тревоги и звуковым сигналом, как только рабочая температура будет выше, чем обычный диапазон.



2) Над КСВ защиты:

SWR-это индикация подключения антенной системы с передатчиком. После того, как соединение плохое и вызывает высокое значение SWR, передатчик переключится в режим автоматической защиты, показывая сигнал тревоги на экране с звуковым сигналом между тем.



3) Вентилятор ошибки сигнализации:

Когда вентилятор прекратит работу, на экране появится тревожное сообщение, как показано ниже:

4) Частота автоматического согласования:
Fm-передатчик 1000 Вт автоматически сканирует наилучшую соответствующую частоту на антенне, чтобы максимизировать эффективность вещания при минимальном соотношении SWR, это обеспечивает наилучшую производительность как от передатчика, так и от антенны.



5) Модуляции регулируемый:

Когда аудиомиксеры соединены с fm-передатчиком 1000 Вт через сбалансированный аудиовходной интерфейс XLR, передатчик предоставит множество вариантов модуляции, чтобы лучше сочетаться с миксером.



6) В одно касание операции:

Этот FSN5-1000W fm-передатчик разработан с точно чувствительным сенсорным экраном Вместо кнопок управления на предыдущих передатчиках. Со всей информацией, отображаемой на экране, пользователи могут очень легко контролировать и настроить все параметры.



7) Гибкий аудио режимы:
Предварительный акцент fm-передатчика 1000 Вт является гибким, чтобы выбрать среди 0US / 50US/ 75US, пользователи могут выбрать лучший режим соответствия в соответствии с их собственными потребностями.



8) Регулируемая Выходная мощность:

РЧ-из-за этого 1000 W FM передатчик плавно регулируется от 0-1000 ватт на шаговый 0,1 Ватт, а это означает, что вы можете настроить его в соответствии с 1 Вт, 1,1 Вт, 1,2 Вт... 50 Вт... 100 Вт... 150 Вт... 350 Вт .. 600 Вт. .. 1000w, С одним передатчиком вы получите несколько режимов выходов и легко настроить в соответствии с вашими потребностями.



9) Длинный радиус покрытия

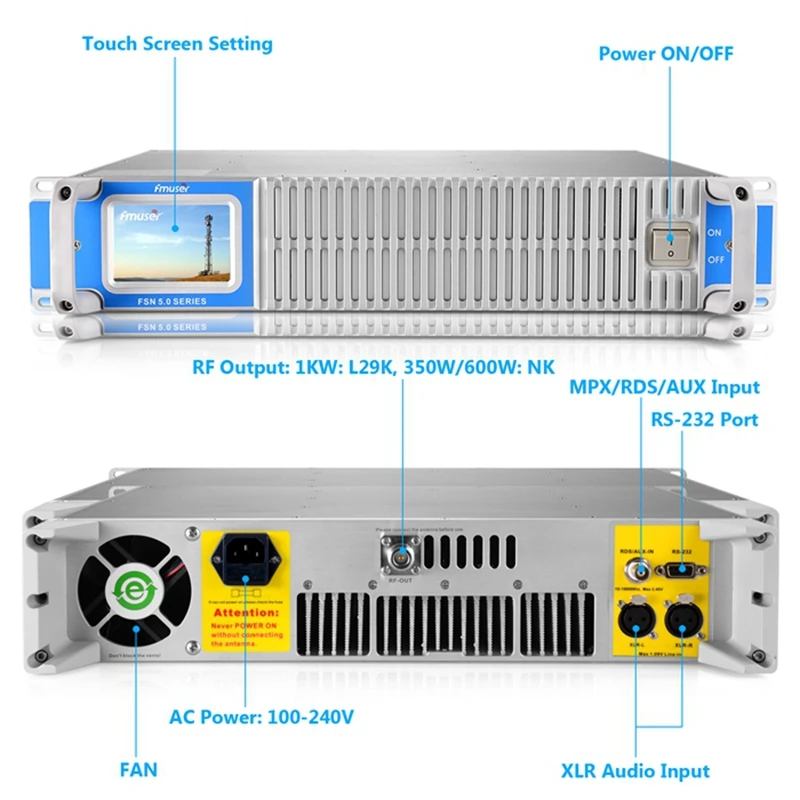

Панель Описание:





Технические Параметры:



Части RF:

Частота: 87,5-108 МГц

Значение шага частоты: 10 кГц

Модуляция: FM, пиковое отклонение ± 75 кГц

Стабильность частоты: <± 100 Гц

Метод стабилизации частоты: PLL Частотный синтезатор

Выходная мощность RF: 0 ~ 1000 Вт ± 0,5 дБ

Остаточная волна: <- 70 дБ

Более высокие гармоники: <- 65 дБ

Паразитический AM: <- 50 дБ

Сопротивление выхода RF: 50 Ω

Разъем на выходе RF: L29 female



Аудио часть:
Аудио Входной разъем: разъем XLR

Входной разъем AUX: разъем BNC

Предварительный акцент: 0us, 50us, 75us (Настройка пользователя)

Соотношение S / N моно:> 70 дБ (20-20 кГц)

Отношение S / N стерео:> 65 дБ (20-15 кГц)

Стерео Разрешение: -50 дБ

Аудио частотная характеристика: 30 ~ 15000 Гц

Искажение звука: <0.3%

Усиление уровня звука: -12 дБ ~ 12 дБ шаг 3 дБ

Аудиовход: -19 дБ ~ 5 дБ



Общие Особенности:
Диапазон напряжения источника питания: 110 В ~ 260 В

Диапазон рабочих температур: от-10 до 45 ℃

Режим работы: непрерывная работа

Метод охлаждения: воздушное охлаждение

Эффективность охлаждения: <95%

Высота работы: <4500 м

Мощность Потребляемая мощность: 1500VA

Размеры: 483x320x88 мм без ручек и выступов, 19 "2U стандартная стойка.
Вес: 12 кг

Пароль по умолчанию: 000008







Широко используется для радиостанций с охватом 20-30 км на открытой местности

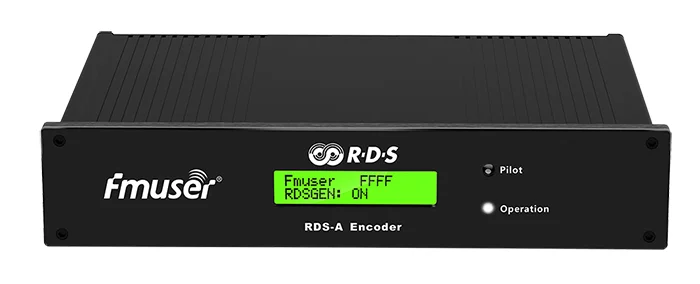

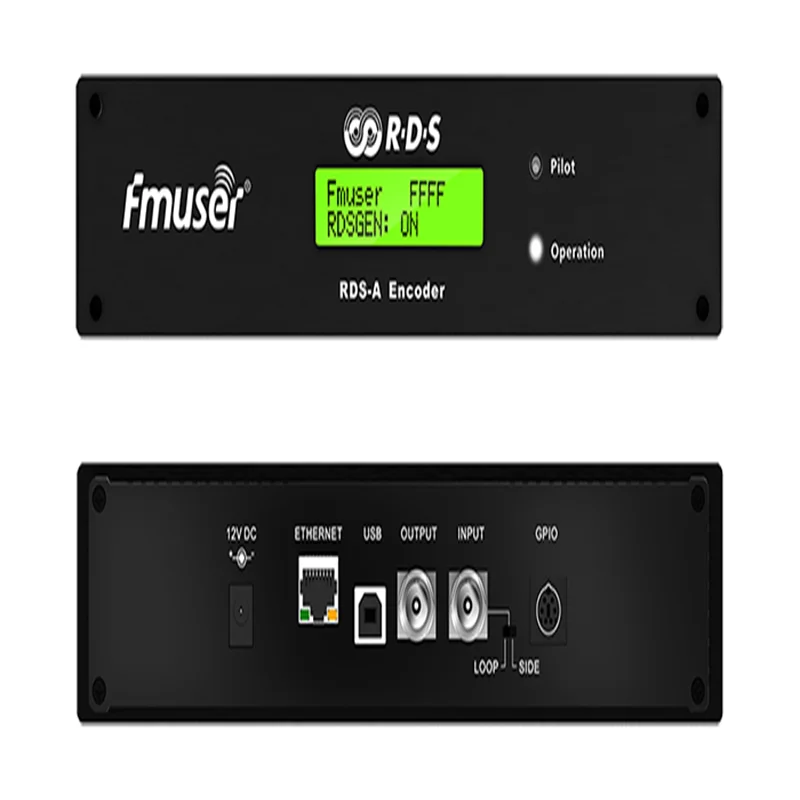

FMUSER RDS-A кодировщик

Обзор

FMUSER RDS-A Encoder хорошо подходит для большинства региональных, местных, RSL, LPFM и других средних и малых радиостанций, которые используют Ethernet для динамического распределения данных RDS. Встроенный контроллер Ethernet поддерживает несколько портов TCP/UDP, функции Интернета и удаленный мониторинг.

FMUSER RDS-A Encoder имеет полную концепцию DSP и эффективный дизайн обеспечивает высокую надежность, отличные характеристики сигнала и дает пользователю много передовых функций, сохраняя при этом низкие затраты на приобретение.





Особенности

* Полностью динамический FM вещания RDS кодировщик с до четырех независимых портов связи

* Подключение USB для локальных настроек и технического обслуживания

* Подключение Ethernet для связи с системой автоматизации вещания

* Интерфейс управления на основе команд ASCII и протокола UECP

* Поддержка функций Интернета и удаленного мониторинга

* Текстовые функции включают динамические PS, анализ, прокрутки, маркировку, фиксированные сообщения, планирование и чтение HTTP

* Отличная совместимость с системами автоматизации вещания

* Программное обеспечение управления включает мощное приложение графического интерфейса Windows

* Поддержка управления от внешних php-сценариев/ASP

* Простая и быстрая настройка

* Отличная спектральная чистота, прямой цифровой RDS синтез сигнала; Совместим с EN 50067 / EN 62106

* Два переключаемых набора программ (с дополнительными настройками DSN и PSN)

* Внешний переключатель TA и программный набор

* Байпасное реле, высокая надежность

* Переключаемый режим обратной связи MPX (петля/сторона)

* Внутренние часы в реальном времени включая. Батарея резервного копирования

* Нет специального ввода 19 кГц-пилот тон внутри восстановлен от сигнала MPX с использованием цифрового PLL



 Часто задаваемыеВопросы (FAQ)



1. Какая система передачи данных (RDS)?

Система радиопередачи данных (RDS) является стандартом, помогающим людям вставлять некоторые данные Информация в fm-радио трансляции Станции.

RDS передаются, включая время, идентификацию станции и информацию о программе.

Стандарт начинается как проект европейского вещательного союза (EBU).



2. Почему вам нужно построить fm-радиостанцию с RDS?

RDS предоставляет цифровой канал для обычных fm-радиостанций, позволяя радио предоставлять пользователям больше функций, включая следующие иллюстрации:



Наиболее важными функциями являются AF, TA, TP, это помогает fm-радио делать больше...



A)RDS сообщение о дорожном движении (TA) :

В связи с увеличением интенсивности дорожного движения, в настоящее время он заинтересован в различных странах Африки, чтобы вставить сигналы RDS при строительстве передающей станции, чтобы реализовать наиболее экономичную трансляцию некоторой информации о дорожном движении с помощью покрытия fm-сигналов.



B)Программа дорожного движения (TP):

С функциями TA и TP RDS помогает пользователям радио в автомобиле быстрее получать информацию о дорожном движении, уменьшая перегрузку в городе и увеличивая скорость прослушивания радиостанции.



C)Альтернативная Частота (AF):

Вставка сигнала RDS в передатчик также может автоматически переключаться между несколькими различными частотными передачами в той же программе. Приемник автоматически переключает подставную частоту AF путем обнаружения кода PI в RDS сигнале для обеспечения передачи нескольких релейных станций. Вещательные станции, которые обеспечивают охват по всей стране, обеспечивают бесшовное покрытие и бесшовное прослушивание. Когда автомобиль проходит зону суперпозиционирования сигнала между двумя частотами, функция AF RDS автоматически переключается на ту же программу на разных частотах.







RDS AF помогает водителям автоматическое переключение частоты между станциями реле.





3. Какое оборудование вам нужно для создания RDS трансляции?

Вот список оборудования радиопередатчика RDS FM:

1) FMUSER RDS-A кодировщик

2) FMUSER FSN-1000W fm-передатчик с 57 кГц

3) программное обеспечение для кодирования RDS

4) антенна и кабель с разъемами

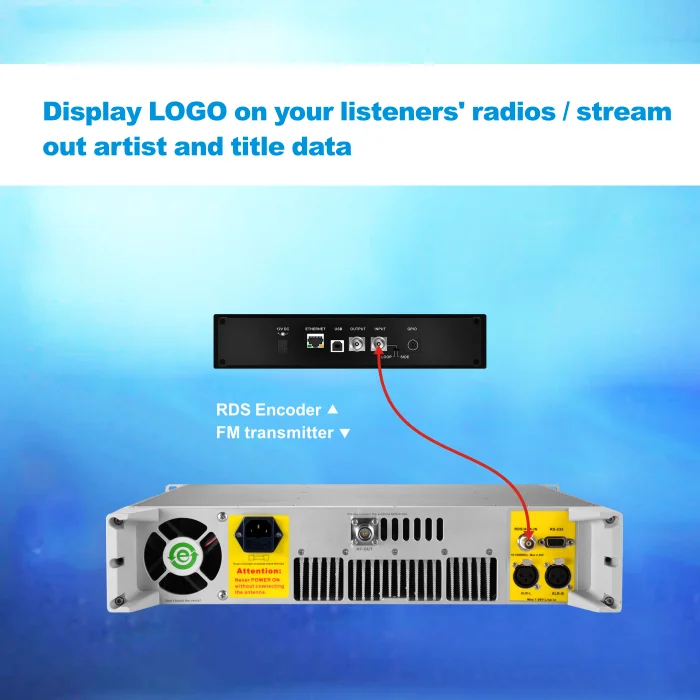

4. Как я могу построить свой RDS канал на моей существующей системе передатчика?



1) Подтвердите, имеет ли текущий передатчик уже входной интерфейс 57 кГц.

2) Приобретите кодировщик FMUSER's RDS-A, чтобы вставить ваш цифровой сигнал в вашу радиопередачу.

3) Запустите программное обеспечение Rds на вашем компьютере и вставьте логотип радиостанции, информацию о дорожном движении...

4) Используйте RDS радио для проверки цифровой информации, которую вы предоставляете.





5. Нужно ли мне оплатить ваш RDS программное обеспечение за дополнительную плату?

Нет, вам просто нужно купить FMUSER RDS-A encoder и FSN передатчик серии, мы предоставляем программное обеспечение RDS бесплатно.





6. Какие различия между RDS fm-радио и общим радио на радио?

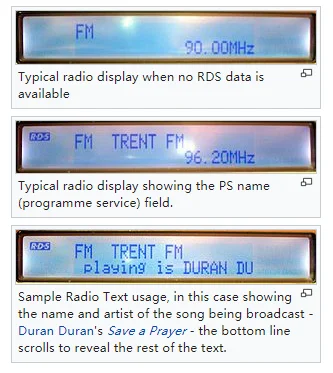

Следующие три изображения показывают, как RDS может использоваться на fm-радиостанции; Последние два были сделаны, когда радио было настроено на ноттингемскую радиостанцию Trent FM. Все изображения отображаются на портативном радио Sony XDR-S1 DAB/FM/MW/LW.





7. Каковы характеристики кодировщика FMUSER RDS-A, и в чем разница по сравнению с innovonics RDS?

Innovonics RDS encoder-это хорошая продукция, самая большая разница должна быть той же функцией, и мы предлагаем более экономичные кодеры.





Технические характеристики





Тип	Параметр	Соотношение цена/качество	Состояние
Общие	Напряжение питания	Работающего на постоянном токе 12 В в стабилизированный
	Потребляемый ток	280 мА
	Разъемы сигнала	Несимметричный с байонетным коаксиальным разъемом
	Соединений данных	1x USB (порт 1), 1x Ethernet (порт 2, 3, 4)
	Сеть Поддерживаемые протоколы	HTTP, SNTP, TCP, UDP, DHCP, DNS, SNMP
	USB скорости	Программное обеспечение переключаемое 1200, 2400, 4800, 9600, 19200 bps
	Режим USB	1 стопбит, 8 бит данных, без паритета, (без управления потоком), ASCII или UECP (SPB 490)
	TA переключения	Программного обеспечения или внешний переключатель
	TA/EON1TA вход	TTL с 10 кОм выдвижной, ровный или падающий край активирован
	Программа наборы для ухода за кожей	2
	Программа набор переключения	Команда ASCII, команда UECP или внешний переключатель
	Программа переключения входного сигнала	TTL с 10 кОм выдвижной, с контролем уровня
	RDS услуги по поддержке	PI, PS, PTY, TP, AF, TA, DI, M/S, PIN, RT, RT + TMC, EON, PTYN, ECC, LIC, TDC, IH, CT, ODA
RDS сигнала	Поднесущей частоты	57 кГц
	Пропускная способность	± 2,4 кГц (50 dBc)
	Выход уровня регулировки	0,0 до 4,0 V р-р в 256 шагов
	Точности фазового сдвига регулировки	Полный спектр в 9,5 град. Шаги	Стерео передача
Аудио/MPX/Пилот вход	Рекомендуемое сопротивление нагрузки	<10 кОм	Подойдет как для повседневной носки, так
		<2 кОм	Стерео MPX
	Рекомендуется MPX напряжения	1,3-8,0 V p-p
	Транзитная пересылки коэффициент усиления по напряжению	1 (0 дБ)	2 Гц-100 кГц
	Пилот-сигнал уровня	Мин. 120 мВ п-п
	-Рекомендуется FM отклонение	6,8 кГц
	Пилот PLL FM Диапазон захвата	8 Гц
	Требуется частота пилота стерео энкодера	19000 Гц ± 2 Гц	Стерео передача
Выход	Выход сопротивление	100 Ω
	Рекомендуемое сопротивление нагрузки	> 70 Ω, < 1 nF, без смещения постоянного тока
	Макс. Выходное напряжение (RDS + MPX)	9,0 V p-p
	Рекомендуется RDS уровня	3 - 11% из MPX

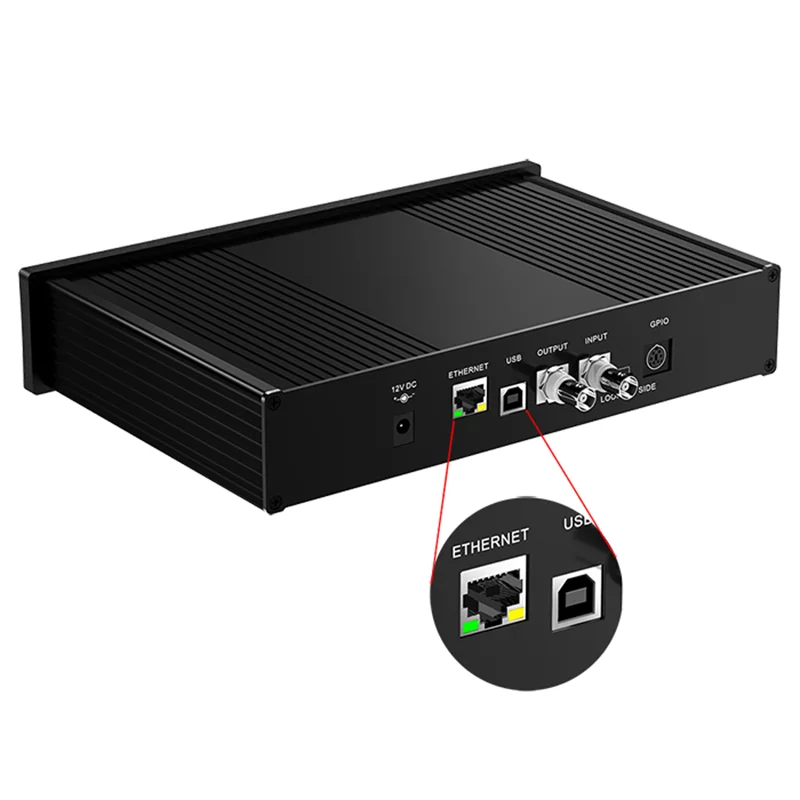

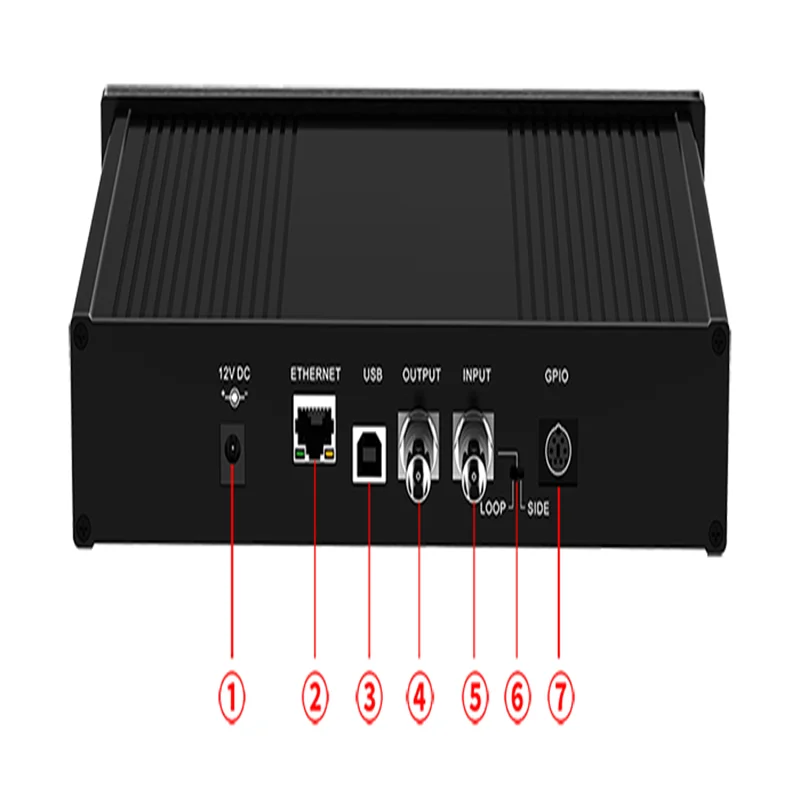

Внешний вид и иллюстрации



Номер	Название	Объяснить
1	Работающего на постоянном токе 12 В	Мощность разъём блока. Дополнительные сведения см. В разделе 3,3.
2	Ethernet	Ethernet RJ-45 разъем. Используйте стандартный (прямой) кабель Ethernet cat 5 для подключения к Коммутатор Ethernet, маршрутизатор или настенное гнездо. Управление Ethernet включает внутренний веб-сайт (ссылка как «Port2») И два независимых пользовательских настраиваемых порта общего назначения (Ссылка на «Port3» и «Port4») предназначена для дистанционного управления Через протокол TCP или UDP. Кодировщик работает также без подключения кабеля.
3	USB	Стандартный разъем USB типа B. Этот порт указан как «Порт 1». Используйте USB для начальной настройки кодировщика или для его локального управления. Кодировщик работает также без подключения кабеля.
4	Выход с байонетным коаксиальным разъемом	Выход сигнала RDS к передатчику, модулированный при подносителе 57 кГц. Если петля/боковой переключатель установлен в положение петли, выход Сумма сигнала RDS и сигнала, подаваемого на входной разъем BNC.
5	Вход с байонетным коаксиальным разъемом	Дополнительный вход для синхронизации с пилотным тоном или для смешивания Сигнал RDS с существующим модуляционным сигналом.
6	Петля/сбоку	Позволяет добавить сигнал в выходной сигнал.
7	GPIO	Дополнительные логические входы для прямого контроля некоторых услуг RDS (TA, PROGRAM). Соединитель стандартный 6-pin PS/2 типа.





Упаковочный лист

1 х FSN5-1000w fm-передатчик 1 x FMUSER RDS-A энкодер USB кабель (1 шт.); 1 х кабель с байонетным коаксиальным разъемом 1x12V 2A источник питания





Гид по заказу

FMUSER RDS-A подходит для работы с:

FSN5-50w

FSN5-150w

FSN5-350w

FSN5-600w

FSN5-1000w
