OPQ-NE555 CD4017 NE555 водительская плата с питанием от воды сетевой светильник

Характеристики

Эта посылка в основном является десятичной контуром счетчика и цепью, генерируемой часами, от ядра самовозбужденного NE555 multivibrator power через R2, R3, R4 заряжает конденсатор C1, c1 начала заряжаться, NE555 2 фута все еще в низком, поэтому выход pin 3 идет высоко, когда мощность через R2, R3, R4 для зарядки C1 до 2/3 от напряжения питания, выход pin 3 уровня от высокого до низкого, NE555 проводящий внутренний разряд
Конденсатор с алюминиевой крышкой, C1 через R4, R3, NE555 7 футов разряда до тех пор, пока напряжение через C1 находится на расстоянии менее 1/3 напряжение источника питания, NE555 и 3-х футовым уровня от низких до высоких значений.
С1 и снова зарядить этот цикл колебаний образовал. Время зарядки: 0,695 (R2 + R3 + R4) C1, Время разряда: 0,695 (R4 + R3) C1, R4 можно регулировать для контроля выходной частоты осциллятора, колебательный тактовый сигнал применяется непрерывно NE555 CD4017 14 футов, Выходной терминал 10 подключен к CD4017 10 светодиодный, когда выходной терминал 10 поворачивает CD4017 генерируемый тактовый сигнал применяется на высоком уровне, d1-D10 освещаются поочередно, образуя эффект воды-светильник.
Вы можете регулировать скорость потока R4 светодиодный свет
Применение: компьютер
Напряжение питания: 2,5-14,5 в
Состояние: новое
Номер модели: NE555 + CD4017
Рабочая температура:-10-70 по Цельсию
Тип: Напряжение регулятор
Поставка Напряжение: 2,5-14. 5 V
Цвет: синий

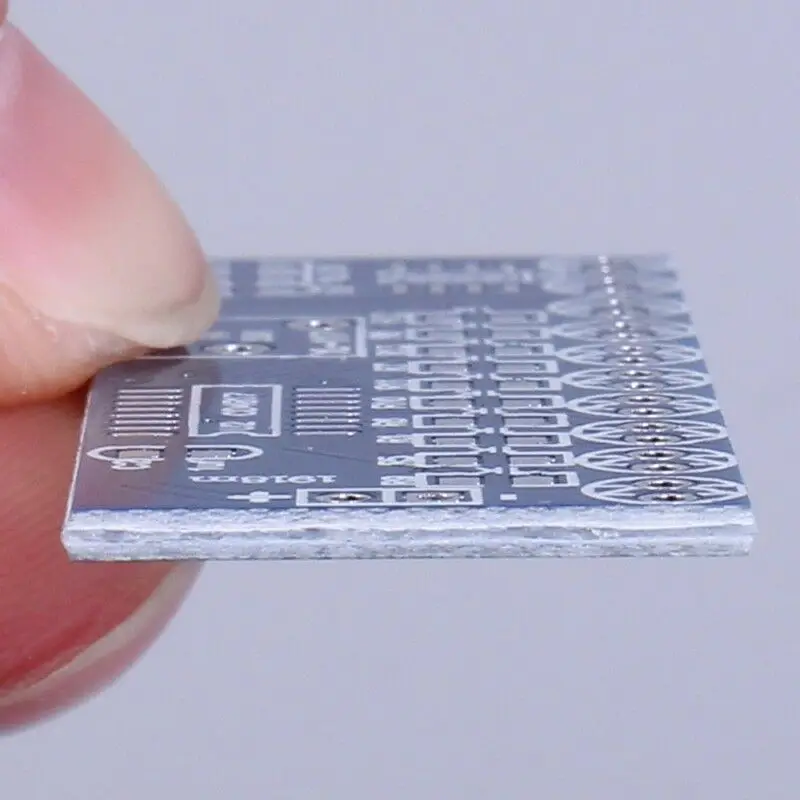

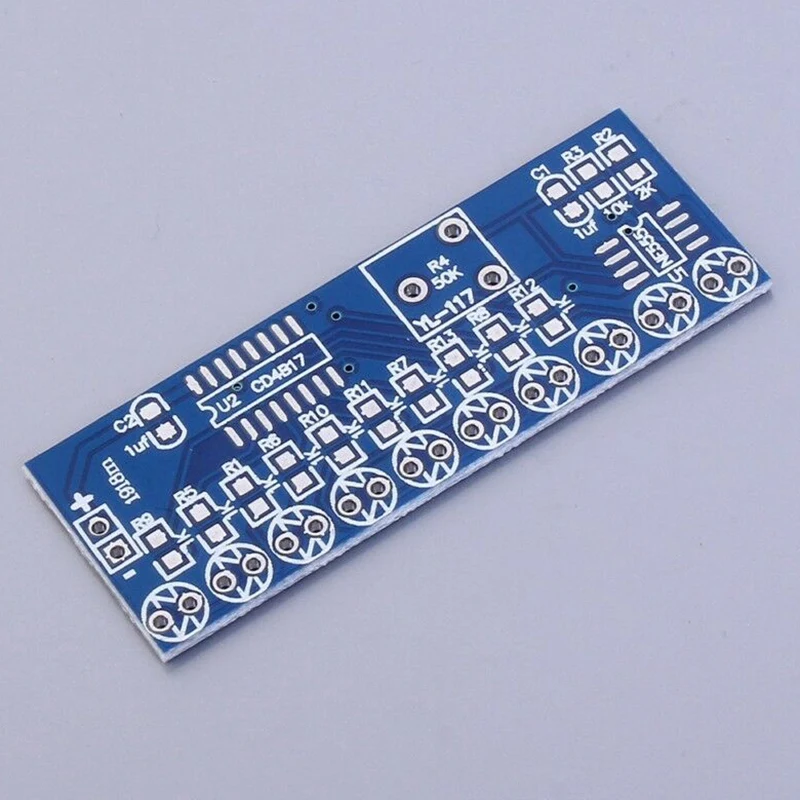

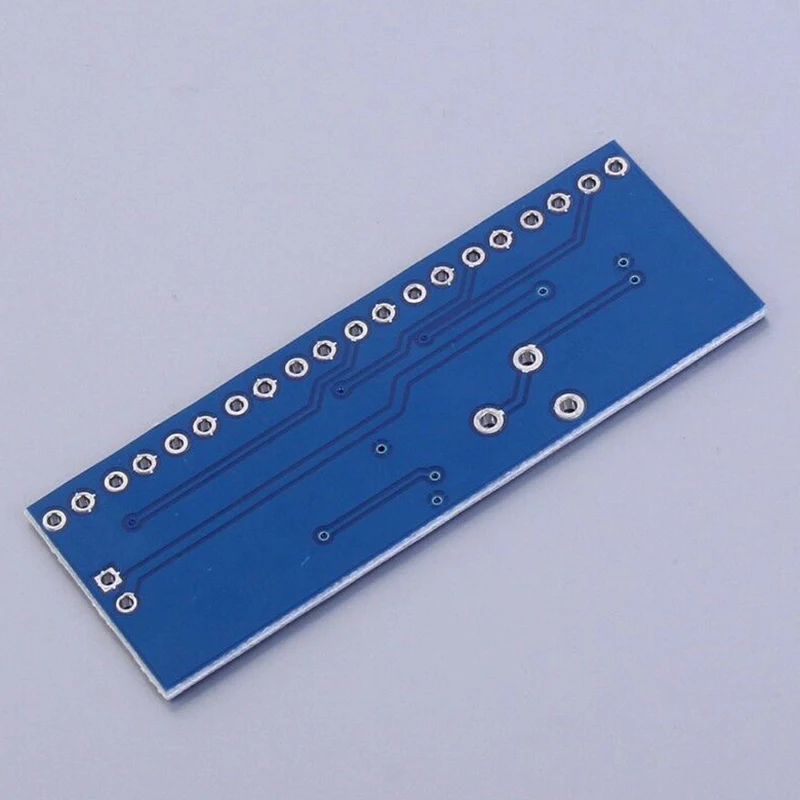

Материал печатная плата монтажа
Размер: 53*19 мм

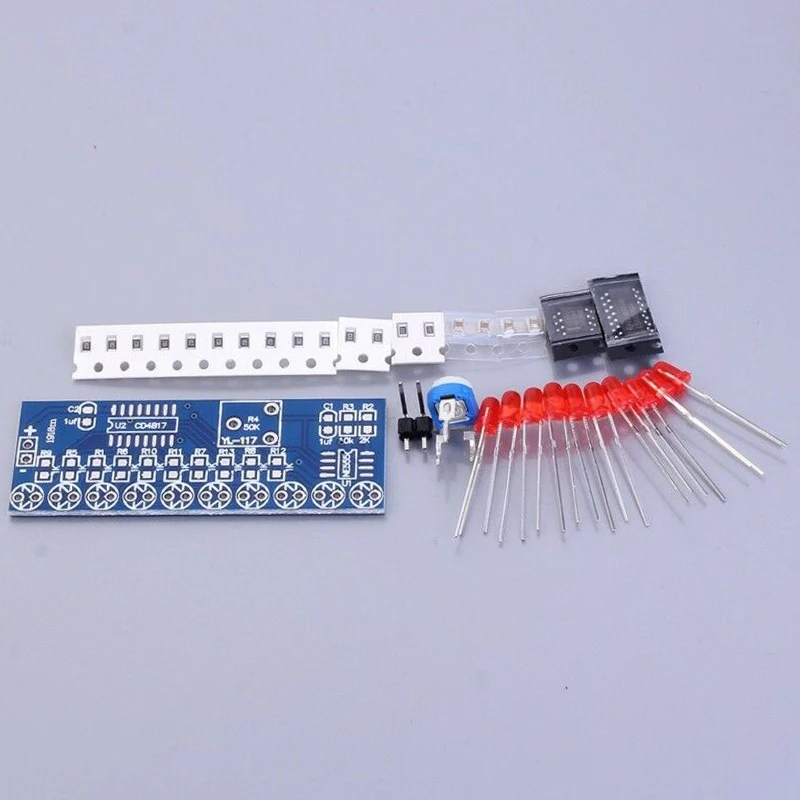

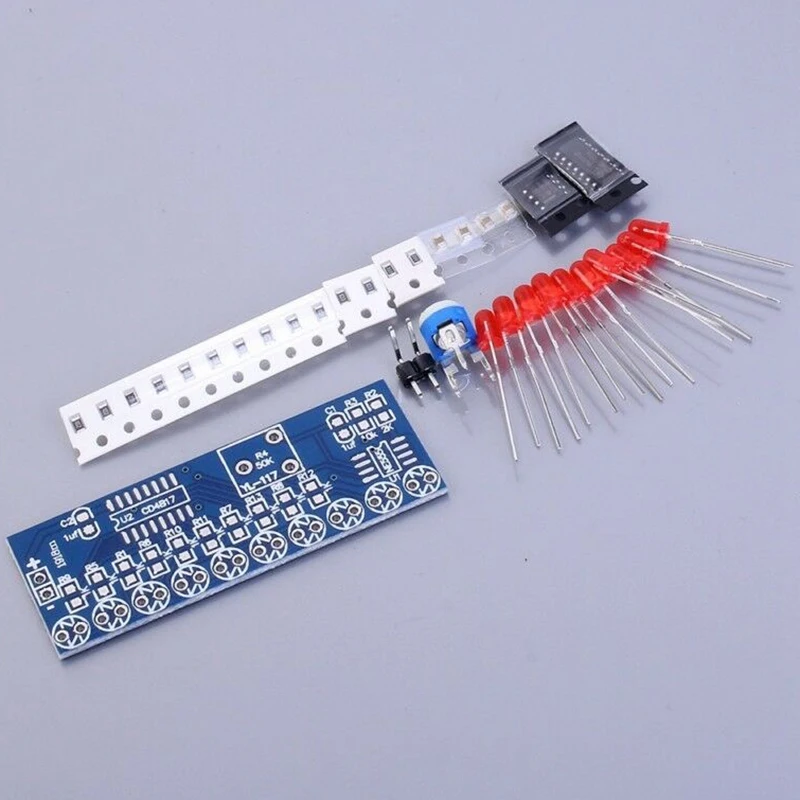

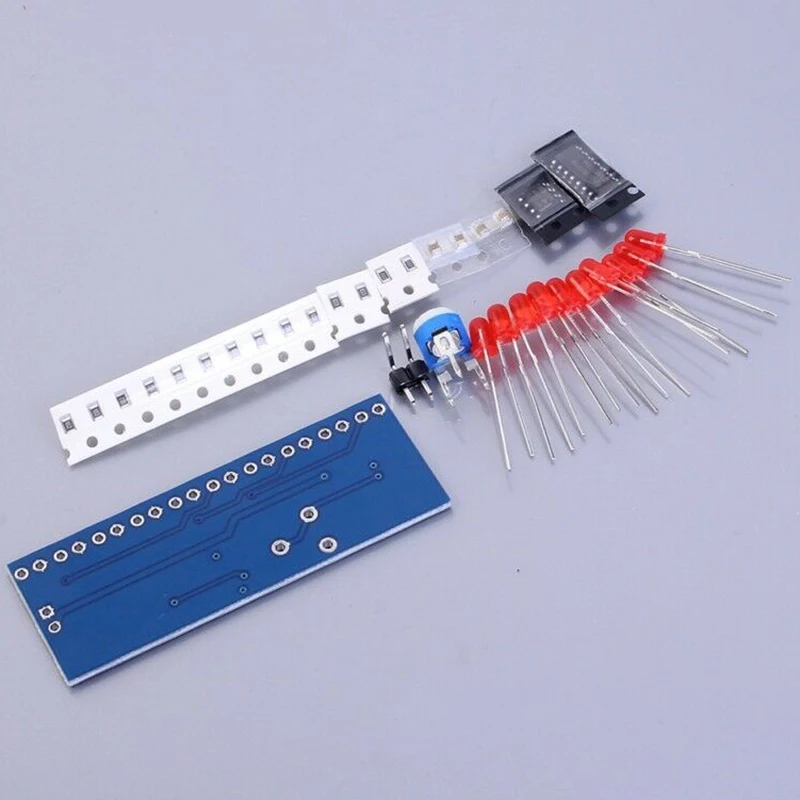

Посылка в комплект входит:

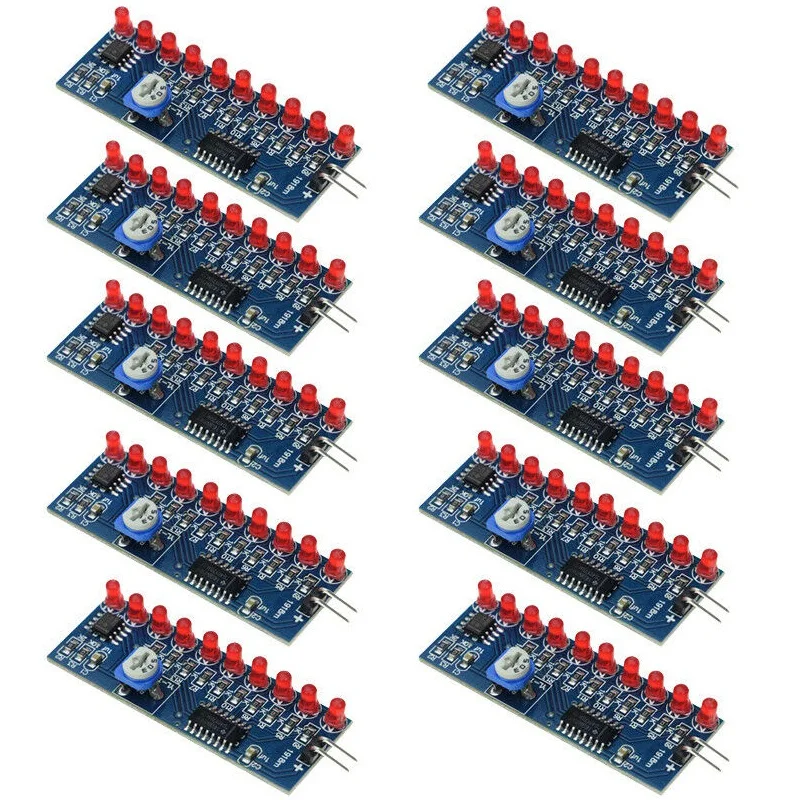

10 * DIY Набор Ходовой светильник привод
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет изделия на картинке немного отличается от реального. Допустимая погрешность измерения составляет +/-1-3 см.
