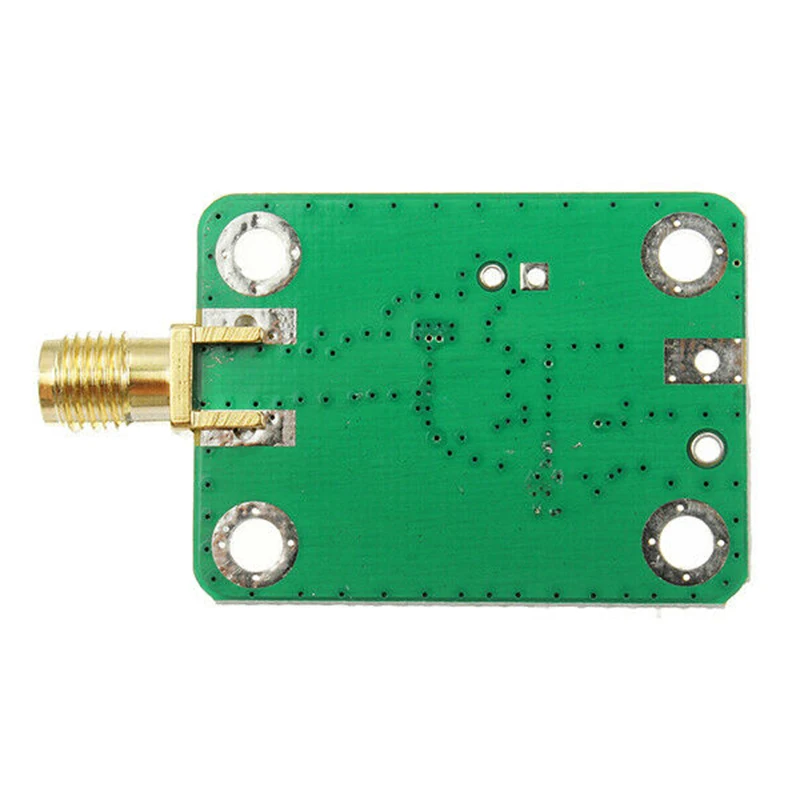

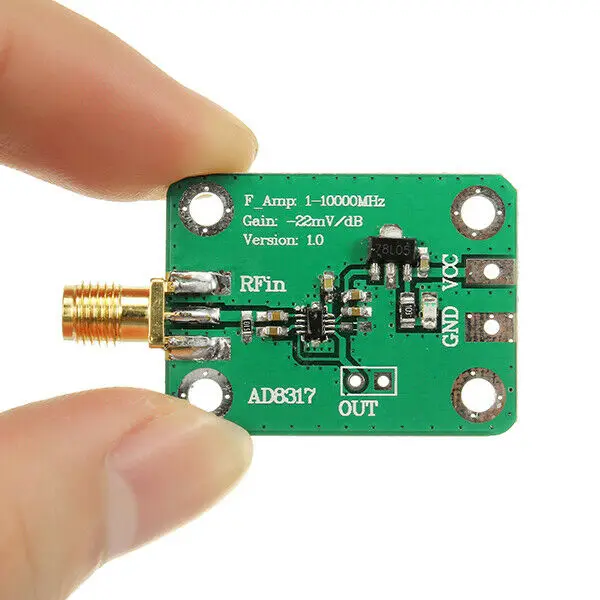

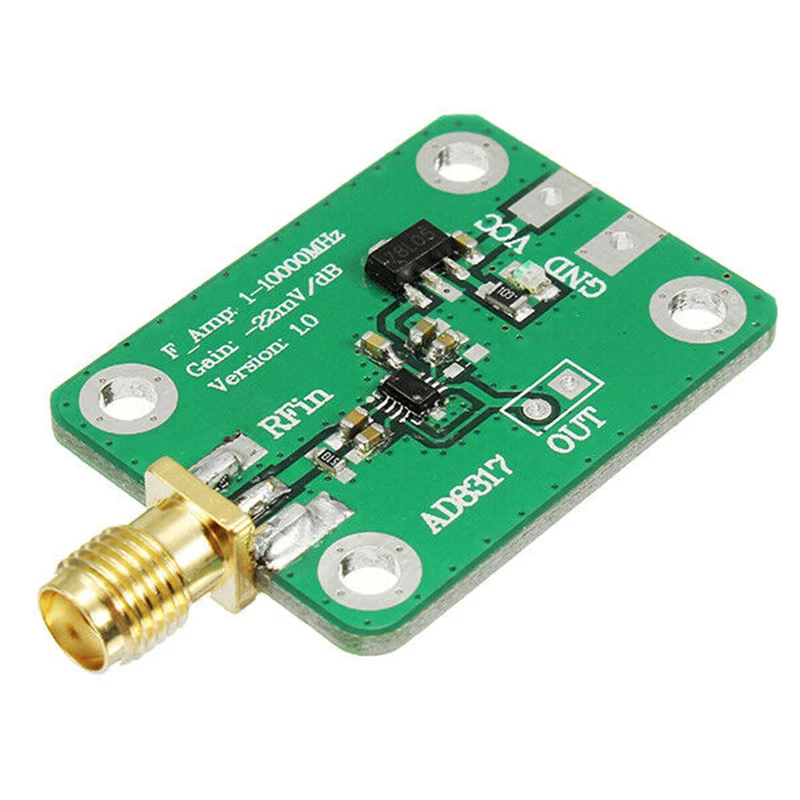

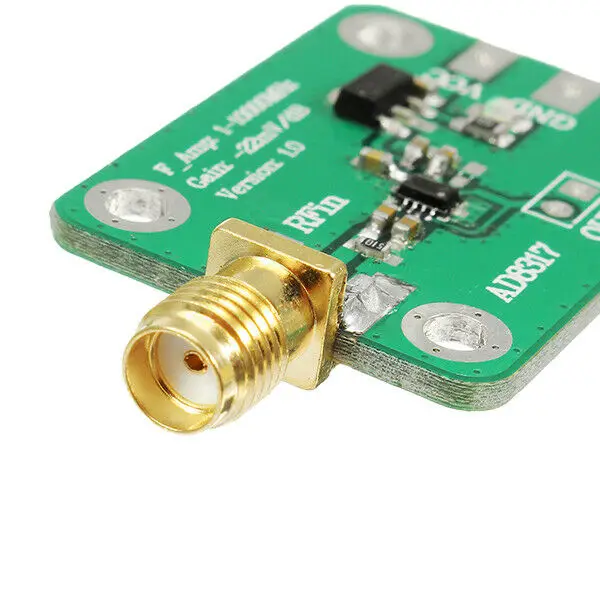

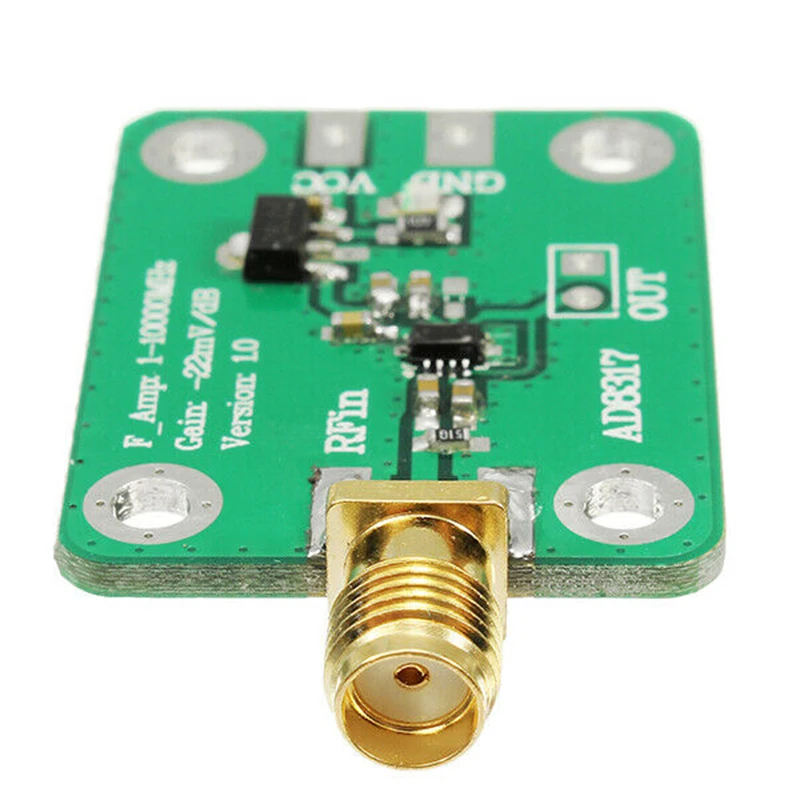

1 м-10000 МГц AD8317 радиочастотный логарифмический модуль детектор измеритель

Характеристики

Продукт разработан с Помощью Чипа AD8317 компании ADI, и используется для обнаружения мощности радиочастотного сигнала, частотный диапазон обнаружения 1 м-10 ГГц, может обнаруживать мощность от-55 дБм до-0 дБм радиочастотного сигнала, так что радиочастотный сигнал преобразуется в выходное напряжение постоянного тока.
Чем больше амплитуда или мощность ВЧ сигнала, тем выше выходное напряжение, и выходное напряжение прямо пропорционально логарифму амплитуды входного сигнала, тем самым расширяется динамический диапазон обнаруженного сигнала, который колеблется в диапазоне от 55 дБ.
Он может быть широко использован в радиочастотном обнаружении сигнала, измерении мощности сигнала, обнаружении силы поля окружающей среды, он также может использоваться в качестве части автоматического контроля усиления и автоматического контроля уровня.
Рабочая частота: 1-10000 МГц
Измерительная мощность: от-55 дБм до-0 дБм
Выходное напряжение: 0,33-1,65 в
Угол обнаружения:-22 мВ/дБм (Типичный)
Вход сопротивление: 50ohm
Напряжение питания: 7-15 в
Цвет: основной цвет зеленый
Материал: АБС + металл
Размеры: 5*3*1 см
Посылка в комплект входит:
1 * Модуль
Только вышеуказанная посылка, другие товары не включены.
