Характеристики
Примечание: Продукт был обновлен, новая версия E22-400T22S1B полностью совместима со старой версией E22-400T22S, и производительность лучше.
E22-400T22S SX1268 UART LoRa чистая Рабочая RSSI беспроводной приемопередатчик 22dBm 433 МГц SMD IPEX штамп модуль приемника
| RF параметр |
Значение |
Примечание |
| Рабочая частота |
410,125 ~ 493,125 МГц |
По умолчанию: 433 МГц |
| Передающая Мощность |
22 дБм |
Макс. Мощность (160 МВт) |
| Чувствительность приема |
-138 дБм |
- |
| Скорость передачи данных по воздуху |
0,3 k ~ 62,5 кбит/с |
- |
| Испытательное расстояние |
4000 м |
В открытом и прозрачном воздухе, с максимальной мощностью, коэффициентом усиления антенны 5dBi, высота 2 м |
| Аппаратный параметр |
Значение |
Примечание |
| Размеры |
16*26 мм |
|
| Тип антенны |
IPEX/штамп отверстие |
|
| Интерфейс связи |
UART |
|
| Посылка |
SMD |
| Электронный параметр |
Мин. |
Тип. |
Макс. |
Блок |
Состояние |
| Источник питания |
2,3 |
3,6 |
5,5 |
V |
|
| Уровень связи |
3,0 |
3,3 |
3,6 |
V |
|
| Передающий ток |
95 |
100 |
105 |
Ма |
22 дБм (160 МВт) |
| Ток приема |
6 |
6,5 |
7 |
Ма |
|
| Ток сна |
1. |
2. |
3. |
МкА |
|

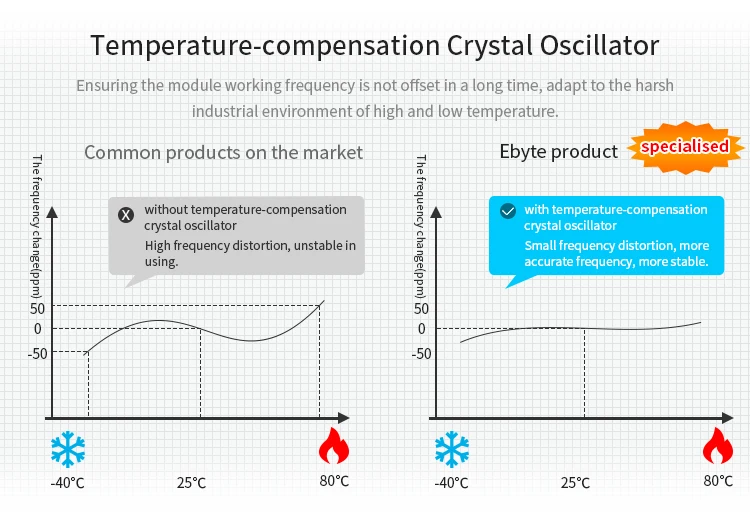

| Рабочая температура |
-40 |
20 |
+ 85 |
℃ |
|
| Рабочая влажность |
10 |
60 |
90 |
% |
|
| Температура хранения |
-40 |
20 |
+ 125 |
℃ |

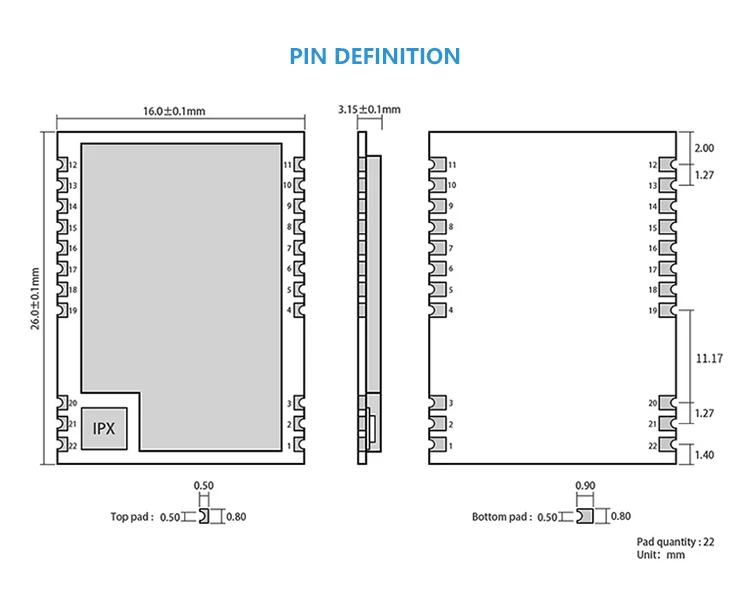

| Контактный номер. |
Контактный элемент |
Направление штифта |
Применение штифта |
| 1. |
GND |
- |
Наземный |
| 2. |
GND |
- |
Наземный |
| 3. |
GND |
- |
Наземный |
| 4. |
GND |
- |
Наземный |
| 5 |
M0 |
Вход (Слабый подъем) |
Работа с M1 для решения 4 рабочих режимов модуля (не подвешивается, если не используется, Заземление). |
| 6 |
М1 |
Вход (Слабый подъем) |
Работает с M0, чтобы решить 4 режима работы модуля (не подвешивается, если не используется, Заземление). |
| 7 |
RXD |
Вход |
TTL UART входы, подключаются к внешнему (MCU, PC) выходному контакту TXD. Может быть получен как Вход с открытым или выдвижным потоком. |
| 8 |
TXD |
Выход |
TTL UART выходы, подключается к внешнему входному контакту RXD (MCU, PC). Может быть получен как Выход с открытым дренажем или нажатием. |
| 9 |
AUX |
Выход |
Для указания рабочего состояния модуля и пробуждения внешнего MCU. Процедура продления Инициализации самопроверки, pin выводит низкий уровень. Может быть выбран как push-pull выход (Приостановка допускается). |
| 10 |
VCC |
- |
Мощность поставить 2,3 V-5,5 V DC |
| 11 |
GND |
- |
Наземный |
| 12 |
NC |
- |
- |
| 13 |
GND |
- |
Наземный |
| 14 |
NC |
- |
- |
| 15 |
NC |
- |
- |
| 16 |
NC |
- |
- |
| 17 |
NC |
- |
- |
| 18 |
NC |
- |
- |
| 19 |
GND |
- |
Наземный |
| 20 |
GND |
- |
Наземный |
| 21 |
Муравей |
- |
Антенна |
| 22 |
GND |
- |
Наземный |
