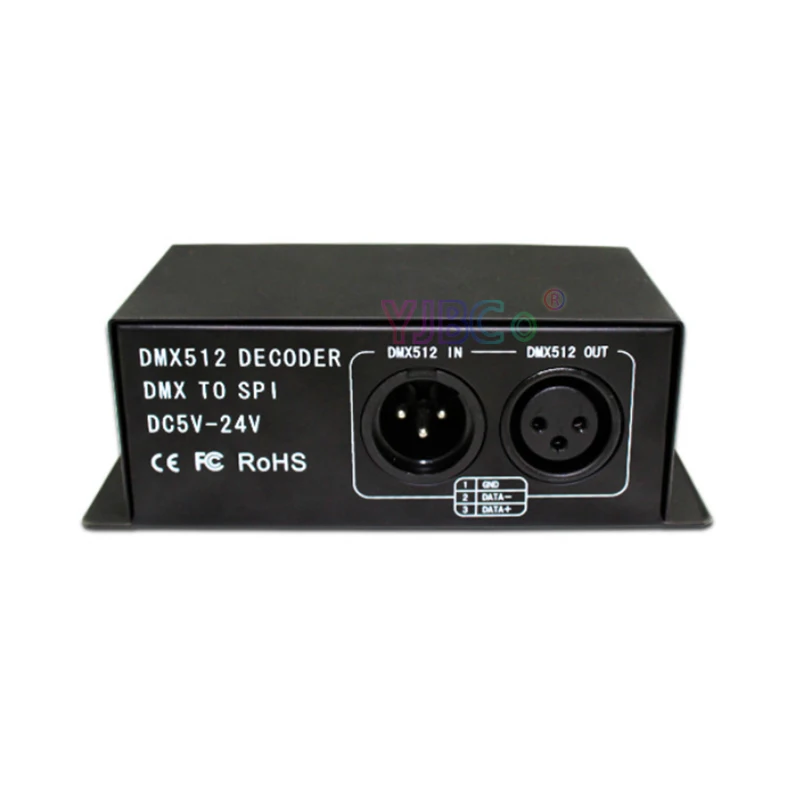

DC 5V ~ 24V Полный Цвет DMX 512 декодер Светодиодная лента диммер к SPI светодиодный

Характеристики

Описание: DMX512 декодер сигналов с использованием передовой технологии управления микрокомпьютером, широко используемый DMX512/1990 Стандартный цифровой контрольный сигнал в различные светодиодный чип управления сигналом. Может быть подключен к цифровой консоли DMX и может увеличивать декодер, Постоянно расширяя выходной канал, чтобы добиться большего затемнения или различных изменений программы. Когда декодер не подключен к консоли DMX, машина может бытьИспользуется в качестве контроллера синхронизации и используется для управления синхронизацией множества декодеров и светодиодный-ламп .. Технические параметры

Модель	6803	2811,2812,1903,1809	2801
Входное напряжение	DC5-24V
Входной сигнал	DMX512/1990
Выходной сигнал	6803	2811/2812/1903/1809	2801
Декодирующий канал	510	510	510
Светодиодный контроль Кол-во	170	170	170
Светодиодный контроль Кол-во	Стандартная XLR-3
Размер (мм)	1255443 (мм)
Вес	275 г
Фитинги	Пара штекеры XLR

Описание подключения:

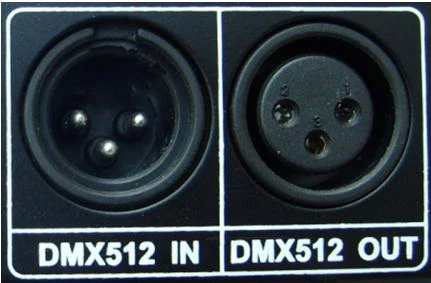

Интерфейс ввода/вывода DMX:

Код адреса и набор функций сервисного интерфейса:

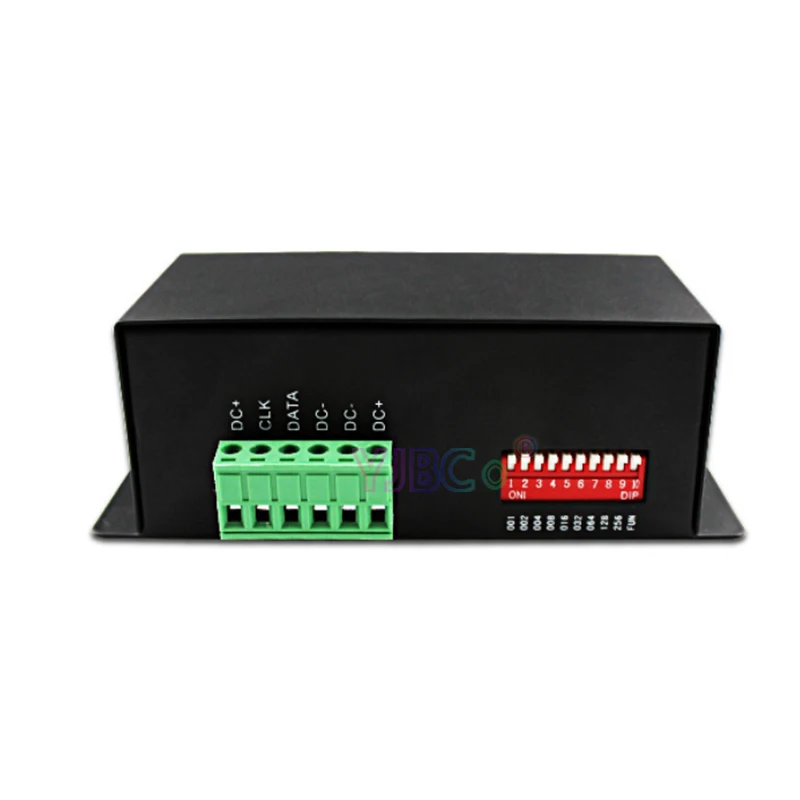

Интерфейс питания и нагрузки:

Принимает Мужской и женский разъем с винтом.

Направление для использования

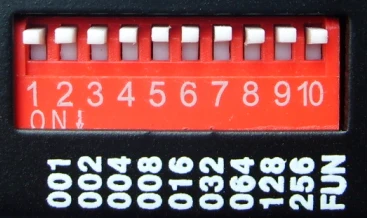

Этот продукт соответствует Протоколу DMX512 и совместим с Адресацией autoindex и адресом ручного создания. Каждый универсальный контроллер DMX занимает 3 адреса DMX. Для настройки Адреса используется 2 способа (адресация автоматического указателя и переключатель кода). При использовании адресации auto-index все выключатели имеют статус «off». При использовании переключателя кода для настройки адреса, 10-битный (FUN) статус «off», И другие 9 бит-это переключатель кода бинарного значения, который используется для настройки исходного адреса DMX. Первый бит-это самый низкий заказ, а девятый-самый высокий заказ. Можно настроить 511 адресных кодов. Код исходного адреса DMX равен сумме от 1 до 9 бит. Если переместите один бит переключателя кода («ON» set «1»), вы можете получить значение этого бит. При перемещении вверх (Установите «0»), значение «место» равно 0. Например: если вы хотите настроить исходный адрес DMX для 73, вы должны двигаться вниз с 7-го, 4-го и 1-го бит переключателя кода для «1», И другие для «0», тогда сумма места-стоимости от 1 до 9 бит составляет 64 + 8 + 1. То есть, исходный адрес DMX512-73. (Соответствие циферблатам код позиции следующим образом) Чтобы выбрать канал из набора в линии, посылка (DIP) Переключатель:

Десятичные знаки	1	2	3	4	5	6	7	8	9	10
Вес-номер	1	2	4	8	16	32	64	128	256	Забавный

1. Пример 1:

Как и на рисунке 1, чтобы настроить исходный адрес DMX для 37, следует двигаться вниз по 6-й, 3-й, 1-й бит для «1», другие для «0». Затем сумма стоимости от 1 до 9 бит составляет 32 + 4 + 1, как и для 37.

2. Пример 2:

Как и на рисунке 2, чтобы настроить исходный адрес DMX для 328, следует сдвинуть 9, 7, 4 бит для «1», другие для «0». Затем сумма от 1 до 9 битов от места до 8 составляет 256 + 64 + 8, как и для 328.

Направление другой функции для использования 1. Функция тестирования: 10 бит DIP switch-это «Забавный», для встроенного функционального ключа. Когда "FUN" = "OFF", для функции декодера DMX. Используется для приема сигнала DMX. 1-9 выключение: черный Переключатель 1 = вкл: полноцветный флаттер Переключатель 2 = ON: Sub seven color move back-for-ward direction Переключатель 3 = ON:Sub seven color jump and move back-for-ward Переключатель 4 = ON: Sub seven color background move back-for-ward Переключатель 5 = ON: Sub seven color background move single direction Переключатель 6 = ON:Sub seven color stretch to single direction Переключатель 7 = ON: Sub seven color background overlay влево и вправо Переключатель 8 = вкл: семь цветов в одном направлении Переключатель 9 = ON:Sub seven color water перемещается влево и вправо

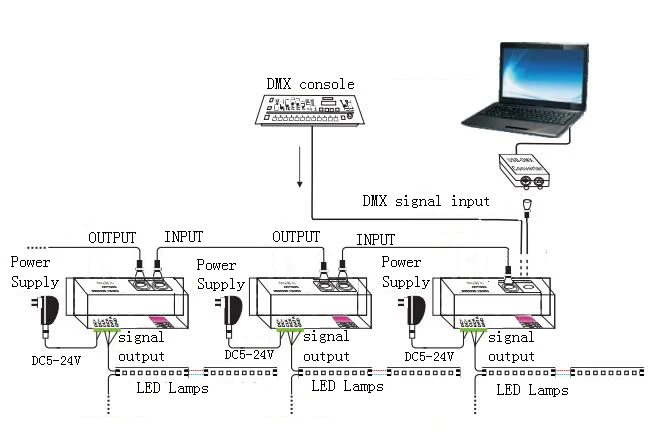

Три. Инструкция по соединению:

Модель 6803/2801 иностранный выход LPD6803 / WS2801 контрольный сигнал, нужен четыре провода, четыре линии, соответственно:

Данные	Сигнальная линия 6803/2801
CLK	6803/2801 часовая линия
GND	С положительным полюсом подключен
DC +	С отрицательным полюсом подключен

Модель 2811, 2812, 1903, 1809, иностранный выход 2811/2812/1903/1809 управляющего сигнала, нужны три линии, три линии, соответственно:

Данные	2811/2812/1903/1809 сигнальные часы
GND	С положительным полюсом подключен
DC +	С отрицательным полюсом подключен
