OBD HUD C600 Автомобильный дисплей с поддержкой OBD2 протокол автоматического

Характеристики

OBD HUD C600 Автомобильный дисплей с поддержкой OBD2 протокол Автоматическая сигнализация превышения скорости расход топлива цифровой спидометр c600 акция

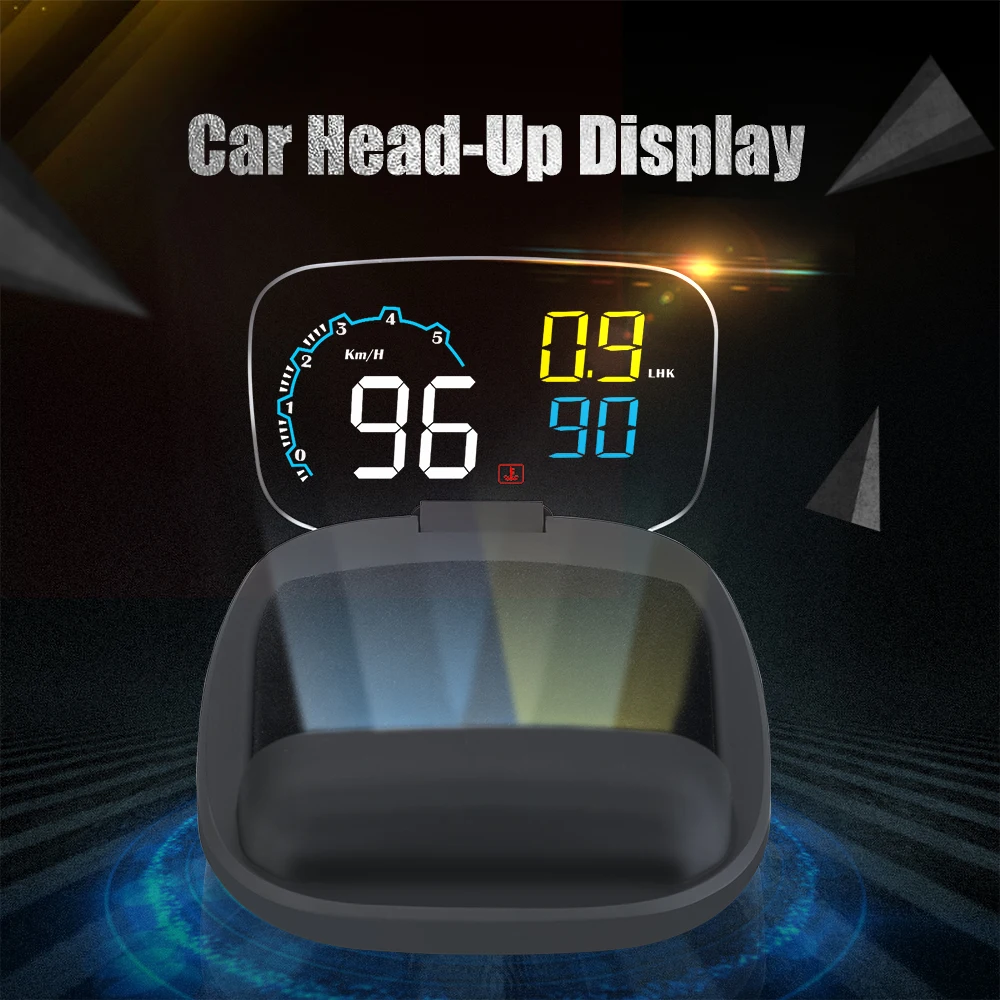

(Патент на этот продукт и изображения на дисплее были зарегистрированы с таможенной записью) HUD короткий для дисплея головы вверх. Он отображает данные вождения на переднем лобовом стекле, такие как скорость, об/мин, температура воды, напряжение и т. д. на переднем стекле автомобиля; Избегайте небезопасности водителей из-за просмотра инструмента во время вождения. Водители могут мгновенно считывать информацию о вождении и всегда могут поддерживать Наилучшее Состояние на пути с HUD

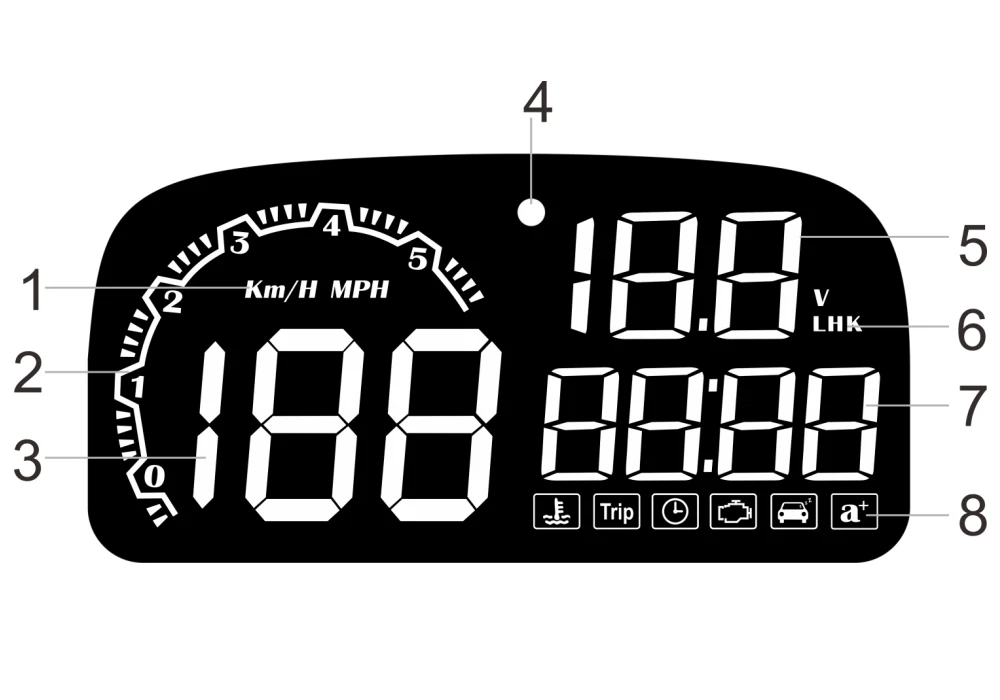

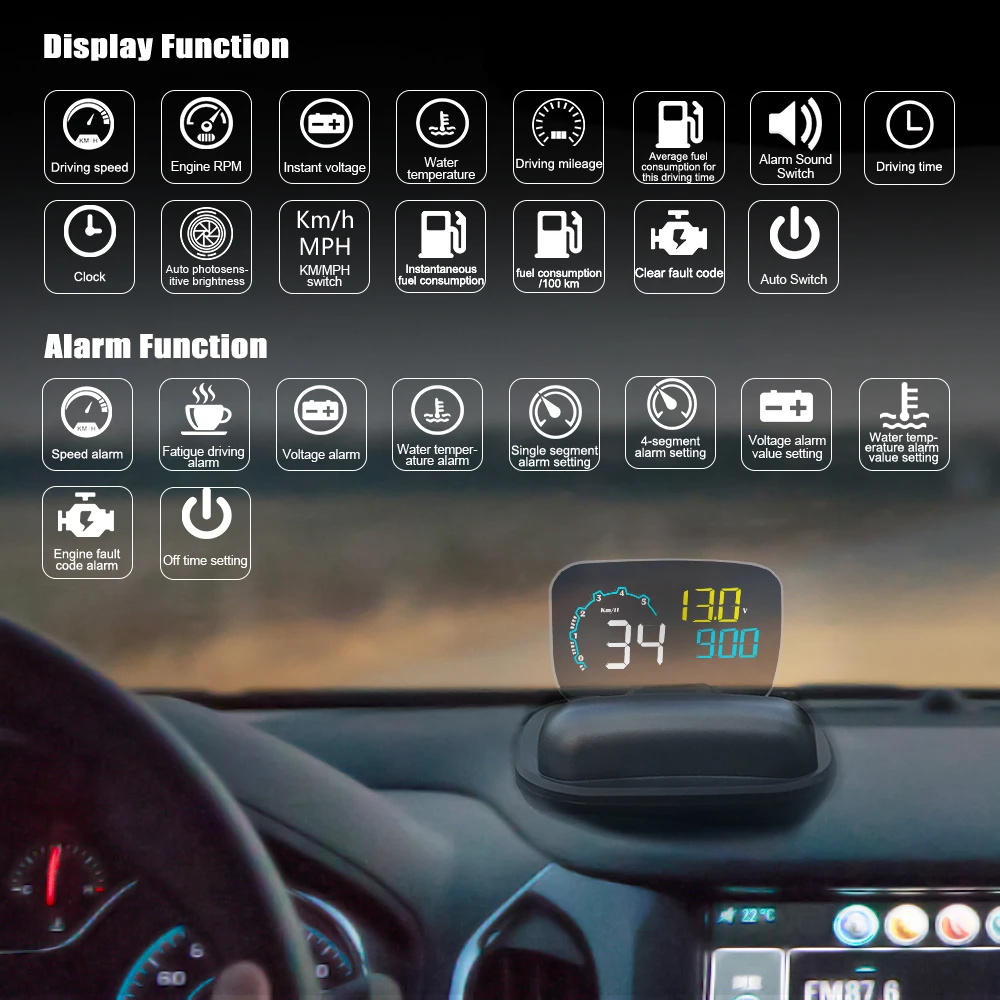

Функции дисплея HUD

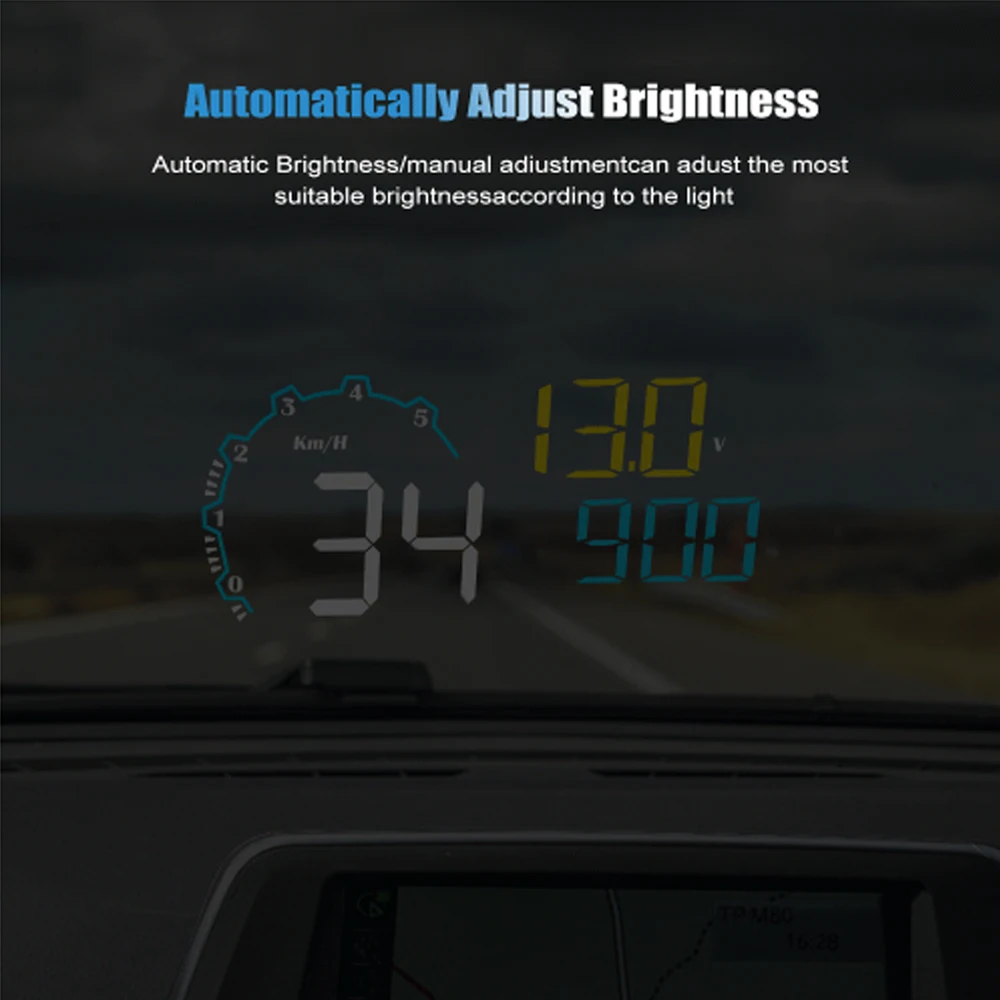

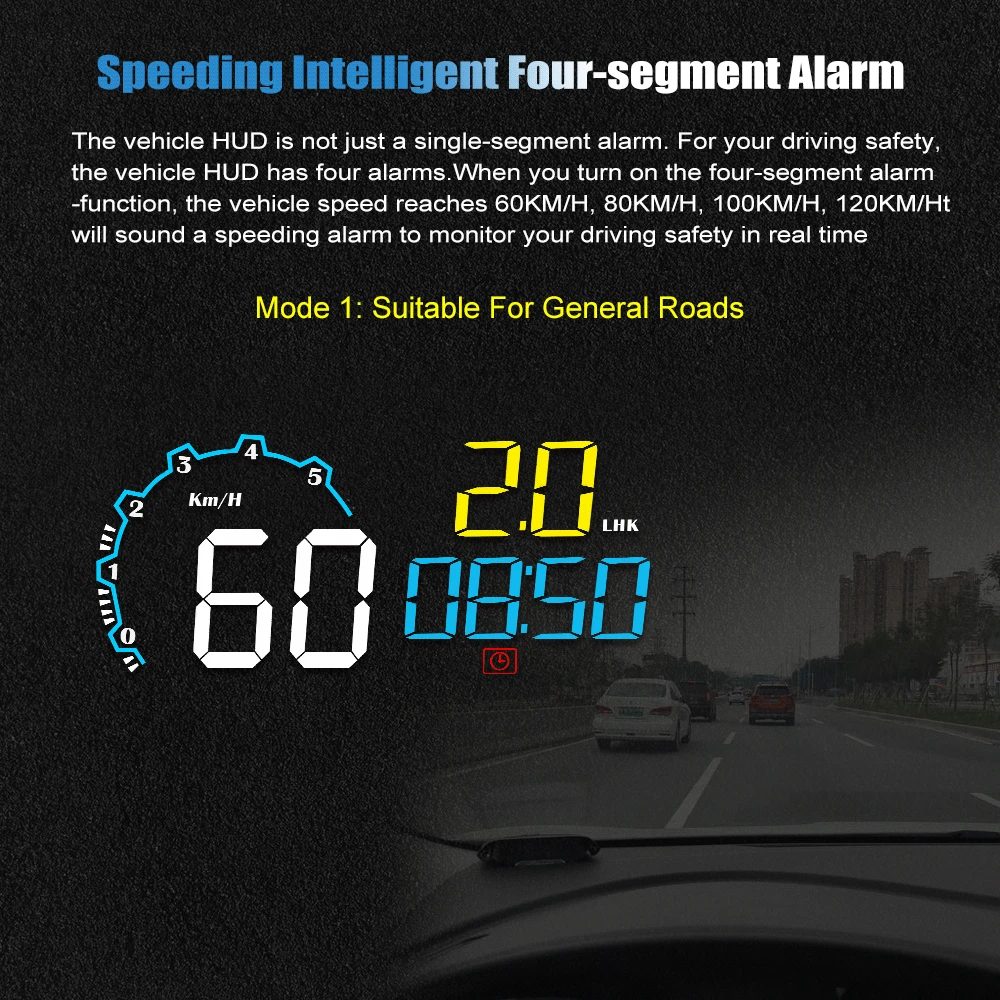

1. Блок скорости (км/ч = километр/час, MPH = миля/час) 2. Значок об/мин 3. Скорость вождения 4. Светильник: автоматически регулирует яркость в соответствии с окружающей средой 5. Многофункциональная область 1: напряжение, расход топлива 6. Значок единицы: V = напряжение, LHK = расход топлива (мгновенный расход топлива, мгновенный расход топлива, средний расход топлива на 100 км) 7. Многофункциональная область 2 8. Значок показывает: температуру воды, расстояние поездки, часы, код неисправности, Усталость вождения, ускорение

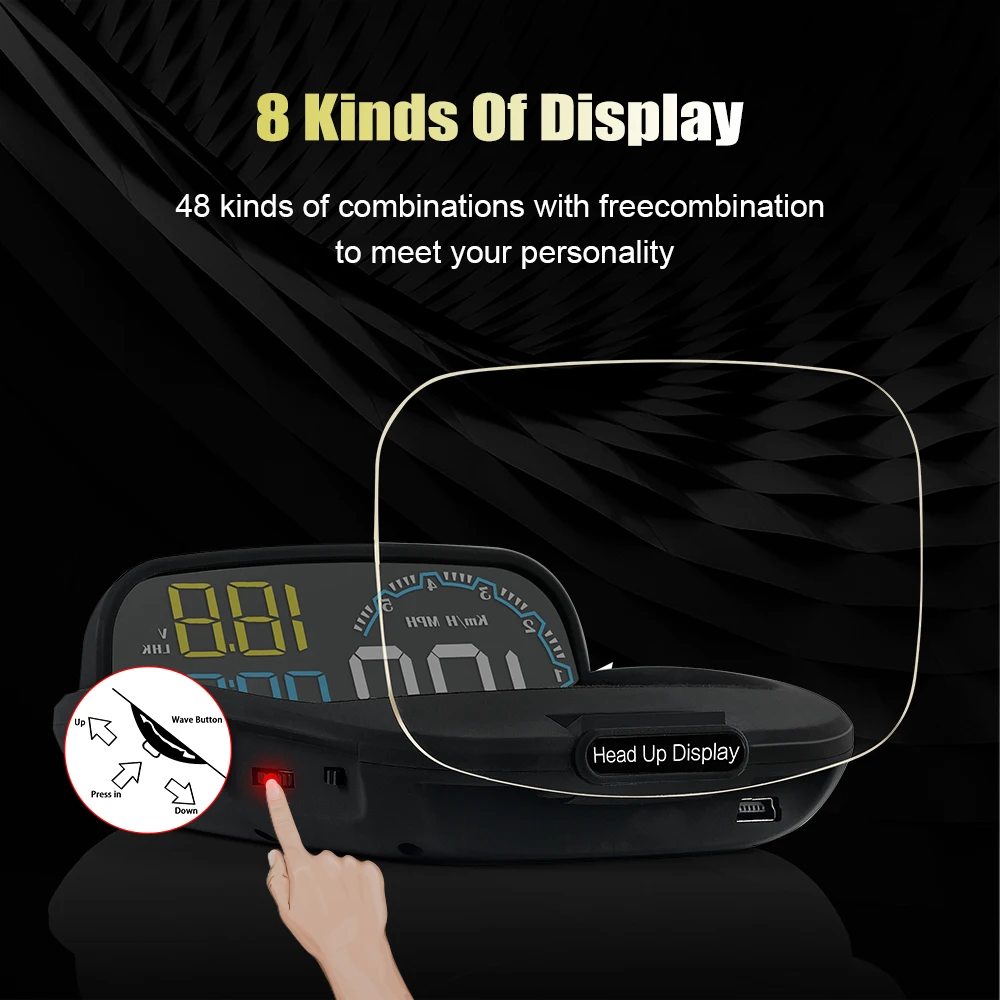

Функции клавиш

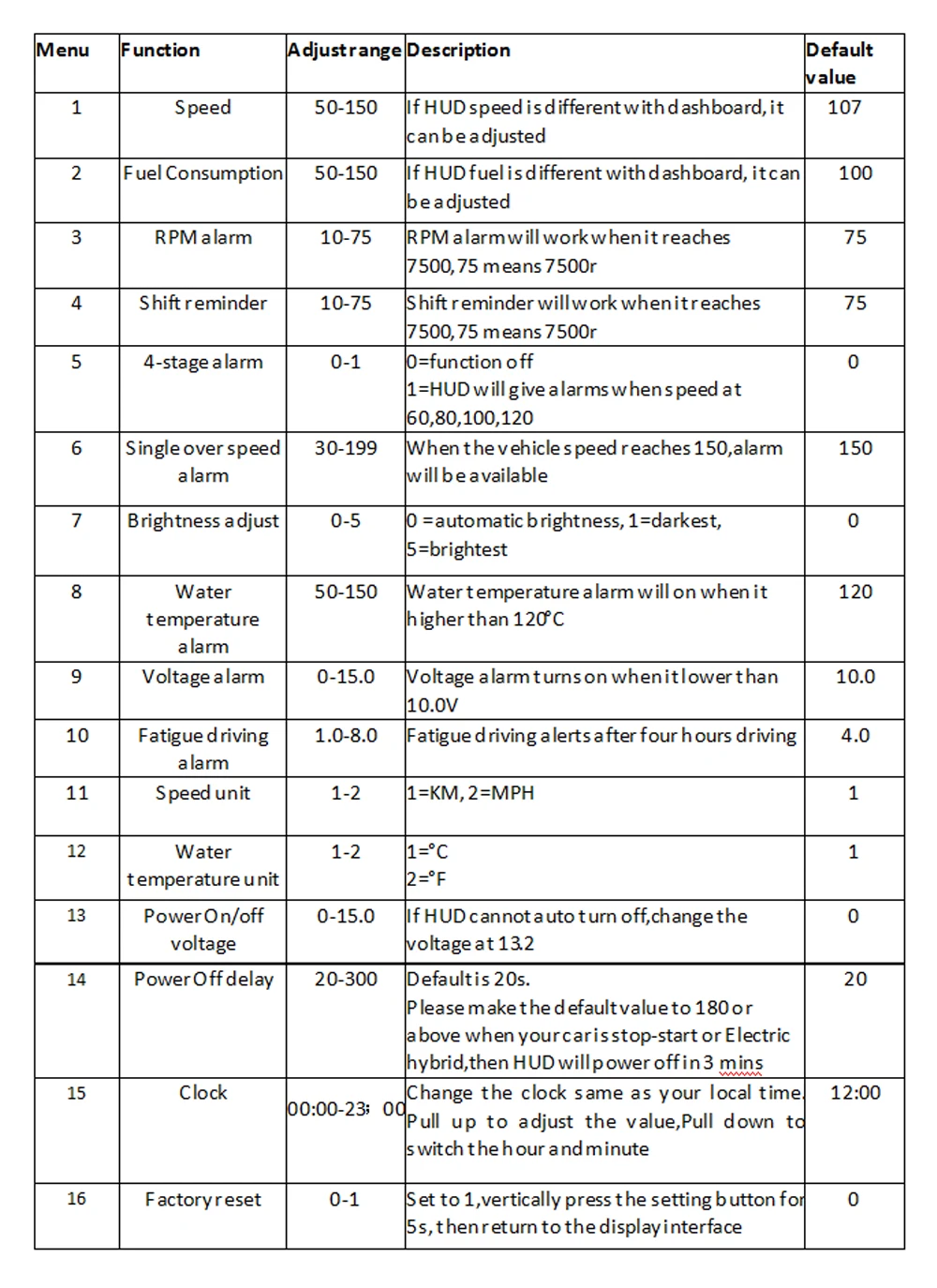

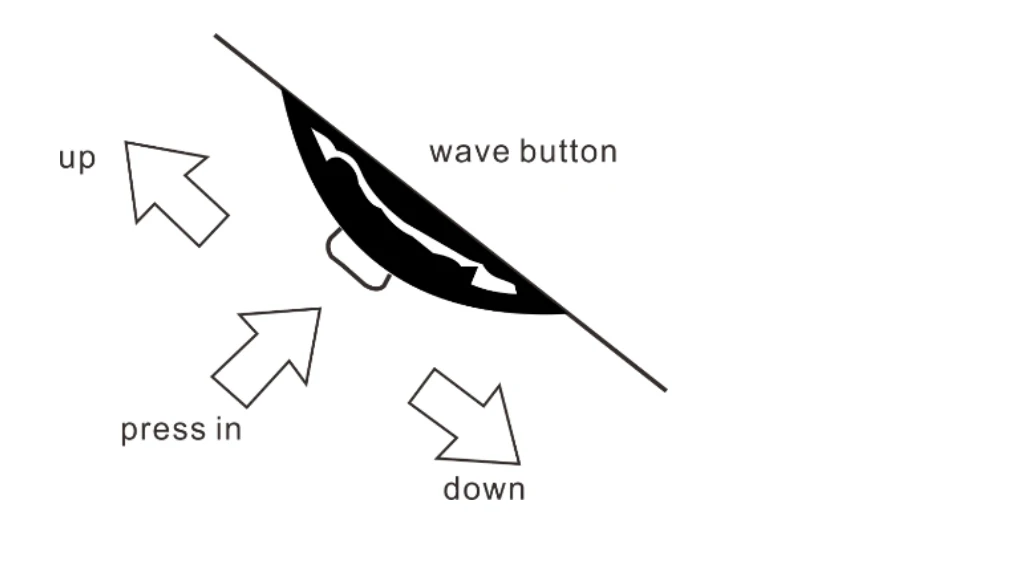

Функции настройки/волновой кнопки: когда кнопка настройки справа (вытяните вверх/Вытяните вниз/Нажмите в) 1. Короткий подъем (1) переключение многофункциональной области 1: Напряжение батареи/расход топлива (2) После входа в меню настройки, чтобы добавить значение по умолчанию 2. Короткий вытягивающийся (1) переключение многофункциональной области 2: Температура воды/одиночное расстояние вождения/одно время вождения/часы/100 км время ускорения/скорость двигателя (2) После входа в меню настройки, чтобы уменьшить значение по умолчанию 3. Короткое нажатие (1) Переключение режима отображения (2) после входа в меню настройки, чтобы добавить Меню 4. Длинная вытяжка: выключить/включить зуммер 5. Длительное нажатие: все огни будут включаться, чтобы устранить код неисправности, сделайте это снова, чтобы сохранить и выйти 6. Длительное нажатие (1) чтобы войти в меню настроек (2) Когда закончите регулировку, нажмите на кнопку, чтобы сохранить и выйти Заводской сброс Когда HUD выключается, нажмите кнопку волны и в то же время Включите HUD, все огни будут включены, а затем отпустите кнопку, это заводской сброс. Или найдите меню 16, настройте по умолчанию от 0 до 1, 1 означает завершить сброс фабрики, затем нажмите в 5s, чтобы сохранить и выйти. Очистите код неисправности Когда HUD включен, удерживайте кнопку в течение 5 секунд, затем все огни будут включены, это означает, что закончено, сделайте это снова, чтобы сохранить и выйти Выключить/включить зуммер Потяните кнопку настройки в течение 5 секунд, чтобы выключить зуммер, сделайте это снова, чтобы включить зуммер Настройка HUD Для 5s нажмите вертикально и удерживайте кнопку настройки, чтобы войти в настройки меню, нажмите вертикально, чтобы увеличить опцию меню, вверх и вниз, чтобы увеличить или уменьшить значение параметра по умолчанию. После регулировки вертикально удерживайте 5 секунд для сохранения и выхода.

Советы: если автомобиль не будет использоваться в течение недели, отключите оборудование OBD. Устранение неполадок 1. Экран без дисплея и без питания Запустите двигатель автомобиля; Проверьте, тугая ли линия кабеля OBD; Потяните кабели OBD еще раз, чтобы убедиться; Проверьте, включен ли выключатель питания HUD. Если все еще нет дисплея, пожалуйста, измените другой автомобиль для тестирования, проверьте, хороший ли диагностический интерфейс OBD автомобиля, если это не хорошо, пожалуйста, отремонтируйте его и попробуйте еще раз. 2. При включении HUD показывает только напряжение автомобиля и автоматическое отключение после нескольких секунд вождения. HUD доступен только для автомобилей с OBD2 и EU-OBD соглашения (Европейский регион: после 2003 года, другие регионы: после 2007 года) Продукты HUD не поддерживают протокол JOBD и OBDI. 3. Машина застревает или застревает во время вождения (1) Пожалуйста, проверьте интерфейс OBD при подключении другого устройства (одна точка и две линии, позиционер, контроль давления в шинах, складной замок окна, ELM27 и т. Д.) (2) модифицированные и модифицированные автомобили (навигация Центрального управления, электронный ускоритель дроссельной заслонки, круиз с фиксированной скоростью, компьютерная система была почищена, Пуск одной кнопкой, вход без ключа, удаленный запуск) вызовут крушение Удалите другие устройства OBD и Выполните сброс заводской настройки. 4. Неточная скорость (1) сначала проверьте правильность блока скорости или нет, блок скорости включает км/ч и MPH (2) Когда HUD включен, вертикально нажмите кнопку настройки в течение 5 секунд, чтобы войти в меню 1, и параметр показывает 107, вверх или вниз Кнопка настройки, чтобы увеличить или уменьшить значение в зависимости от разницы, пока она не показывает правильный. После настройки, вертикально нажмите в течение 5 секунд, чтобы сохранить его. (пример: если панель приборов показывает 100, и HUD показывает 103, затем измените значение HUD по умолчанию от 107 до 104) 5. Неточный расход топлива Блок для расхода топлива L/100 км, HUD Дисплей является одним приводом расхода топлива, в то время как дисплей автомобиля интегрирован средний расход топлива вождения, так что это нормально, если есть разница. HUD Дисплей три вида расхода топлива A. Режим холостого хода: HUD отображает мгновенный расход топлива в час (L/H), это означает, что HUD может понять, сколько масла будет потребляться автомобиль после запуска двигателя в течение одного часа B. Режим вождения: дисплей HUD мгновенный расход топлива 100 км C. Завершение вождения: HUD Дисплей является средним расходом топлива в 100 км, когда выключить автомобиль, HUD автоматически выключается в 10s 6. Калибровка часов (HUD не может запоминать время, потому что он не содержит батарею. Необходимо сбросить часы после выключения питания.) Когда HUD включен, удерживайте в течение 5 секунд, чтобы войти в меню настройки, короткое нажатие в наборе кнопок в меню 15, потяните вверх, чтобы настроить час, потяните вниз, чтобы отрегулировать минуту, после завершения, удерживайте кнопку в течение 5 секунд, чтобы сохранить и выйти. 7. Автомобили стоп-звезды Вертикальное нажатие в течение 5 секунд, чтобы войти в настройки меню, короткое нажатие 14 раз в меню 14, по умолчанию параметр 20, вверх или вниз изменить его на 180, затем время выключения будет 3 минуты, затем вертикальное нажатие в течение 5 секунд для сохранения и выхода, HUD отключится в течение 3 минут. 8. HUD не может автоматически ВЫКЛЮЧАТЬСЯ (RPM и скорость не выключены) Вертикальное нажатие в течение 5 секунд, чтобы войти в настройки меню, короткое нажатие 13 раз в меню 13, по умолчанию параметр 0, вверх или вниз изменить его на 13,2 В или выше, вертикальный пресс в течение 5 секунд для сохранения и выхода. Технические параметры 1. Температура окружающей среды: - 40 °C- + 120 °C Барометрический пресс: 86-106 кПа Относительная влажность: 10%-95% Голос окружающей среды:<= 60 дБ 2. Рабочее напряжение: 11 В ~ 18 В постоянного тока (12 В постоянного тока/200 мА) 3. Ток сна:<= 30 мА 4. Способ отображения: отражение виртуального изображения 5. Канал отображения: светодиодный дисплей 6. Коэффициент пропускания отражателя: 98% 7. Расстояние виртуального изображения: 55 мм
