Трейсер 3 в 1 с сигналом потери низкого напряжения плоская модель RC - купить по

Характеристики

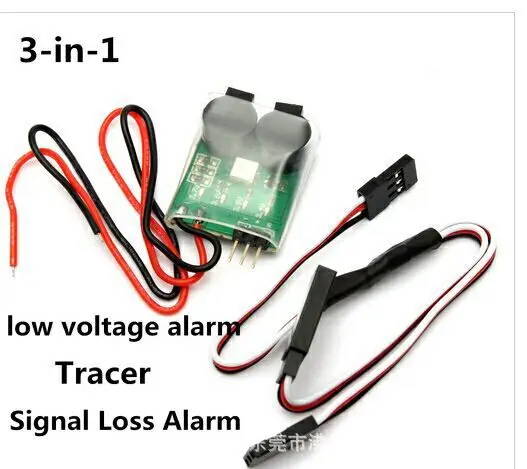

Три в одном: RC-трекер/Выходная из-под контроля сигнализация/сигнализация напряжения

Это три-в-одном объединяет дисплей питания LiPo, трекер и функции аварийной сигнализации из-под контроля.

Маленький размер, легкий вес, четкая сигнализация + Супер громко!

Широкий спектр применения: для неподвижных крыльев, вертолетов, мультироторов, моделей автомобилей и т. Д.



Идеально подходит для использования на многоосных гонщиках! Размер проходящей машины относительно невелик, и это черный корпус. Если бомбер находится в лесу или траве, его трудно найти. Используя функцию отслеживания «Три в одном» F2, двухрычажный канал приемника можно использовать для активного включения сигнала тревоги. Легко найти цели. Также можно использовать функцию сигнализации низкого напряжения F1, что устраняет необходимость установки других устройств сигнализации напряжения. Третья функция-это функция сигнализации выхода F3 из-под контроля, сигнализация BiBi будет инициирована, когда дроссельная заслонка выходит из-под контроля!

Диапазон рабочего напряжения: 5,2 ~ 26 В постоянного тока, 2 ~ 6 ячеек LiPo

Статическая Потребляемая мощность: 10 мА

Максимальный Рабочий ток: 120 мА (когда светодиод мигает и издает звуковой сигнал)

Настройка отключения входного напряжения: 3,4 ~ 3,7 В/элемент (красная светодиодная индикация)

Зуммер: ≥ 95 дБ

Суперяркий синий светодиод 5050, 20 люмен, 0,2 Вт

Размер: 20x28x10 мм

Вес: 7 г



Инструкция по применению:

1. Функция электрического дисплея (F1)

Он может контролировать общее напряжение в реальном времени при использовании 2 ~ 6S LiPo и инициировать аварийную подсказку, как только напряжение упадет до установленного значения отсечки. Можно установить значение отключения напряжения: 3,4 В ~ 3,7 В/ячейка

1,1 Когда LiPo аккумулятор подключен, если общее напряжение аккумуляторной батареи находится в следующем диапазоне, три-в-одном автоматически определит количество аккумуляторных блоков.

7,4 ~ 8,6 В: 2 ячейки LiPo

11,1 ~ 12,9 В: 3 ячейки LiPo

14,8 ~ 17,2 В: 4 ячейки LiPo

18,5 ~ 21,5 В: 5 ячеек LiPo

22,2 ~ 25,8 В: 6 ячеек LiPo

Три-в-одном будет излучать знак «Be», и загорится красный светодиод, указывающий на значение ранее сохраненного напряжения отсечки.

1.2 Нажмите и удерживайте кнопку в течение 3 секунд, чтобы войти в настройку значения напряжения отсечки.

Кратковременно нажмите кнопку, чтобы выбрать соответствующее напряжение отключения в пределах от 3,4 до 3,7 В (индикация красным светодиодом)

Отсутствие действия кнопки в течение 10 секунд, автоматическое Сохранение текущего значения и выход

1,3 LiPo аккумулятор Во время процесса разрядки «Три в одном» будет контролировать общее напряжение аккумуляторной батареи в режиме реального времени.

Если общее напряжение ниже «значение отсечки × количество единиц», сработает сигнал тревоги, синий светодиод будет мигать, и зуммер продолжит «Би .. Би ....»

Если общее напряжение превышает «значение отсечки x Количество ячеек», сигнал тревоги приостанавливается.

1,4 Когда LiPo аккумулятор подключен, если напряжение аккумуляторной батареи не находится в указанном выше диапазоне, «Три в одном» выдаст запрос «Би .. Би... Bi ", и будут гореть четыре красных светодиода. Пожалуйста, проверьте, не слишком ли низкое напряжение аккумулятора. Продолжайте использовать.

2. Функция трекера (F2)

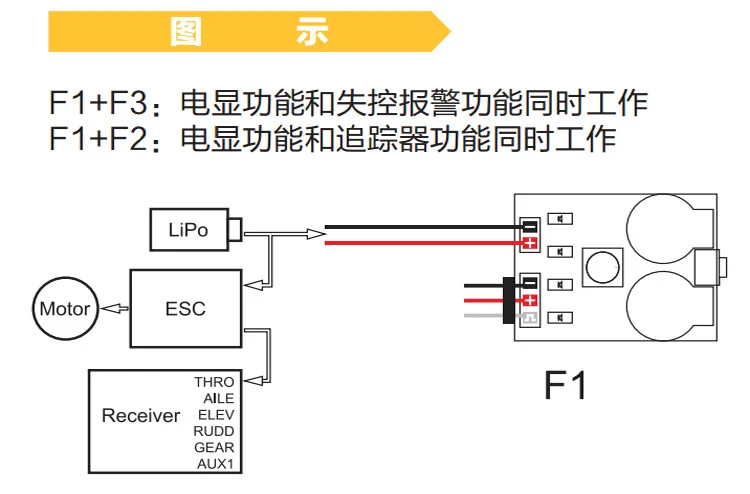

Просто Подключите Y-линию 3-в-1 к каналу Aux приемника (например, Gear).

Независимо от того, повернут ли переключатель каналов в любом направлении, зуммер будет называться «Bi», а синий светодиод будет мигать.

Эта функция должна требовать, чтобы приемник получил сигнал и вручную запустил аварийную подсказку.

3. Вне контроля функции сигнализации (F3)

Подключите линию 3-в-1 к дроссельному каналу приемника, включите приемник и передатчик (в неопределенном порядке), затем встряхните ручку дроссельной заслонки.

Эта функция сигнализации, не контролируемой, является пассивной сигнализацией. Когда приемник включен, сигнал тревоги срабатывает автоматически при следующих условиях:

Передатчик сначала выключается, и он не включается в течение одной минуты. Приемник не получает сигнал и запускает тревогу.

Когда передатчик включен, джойстик не обнаруживается в течение одной минуты или нет изменения сигнала, что вызовет тревогу.

Тревога запрашивает непрерывное «BiBi...» с миганием синего светодиода.

После срабатывания будильника, если приемник получит изменение сигнала, он будет автоматически отпущен.
