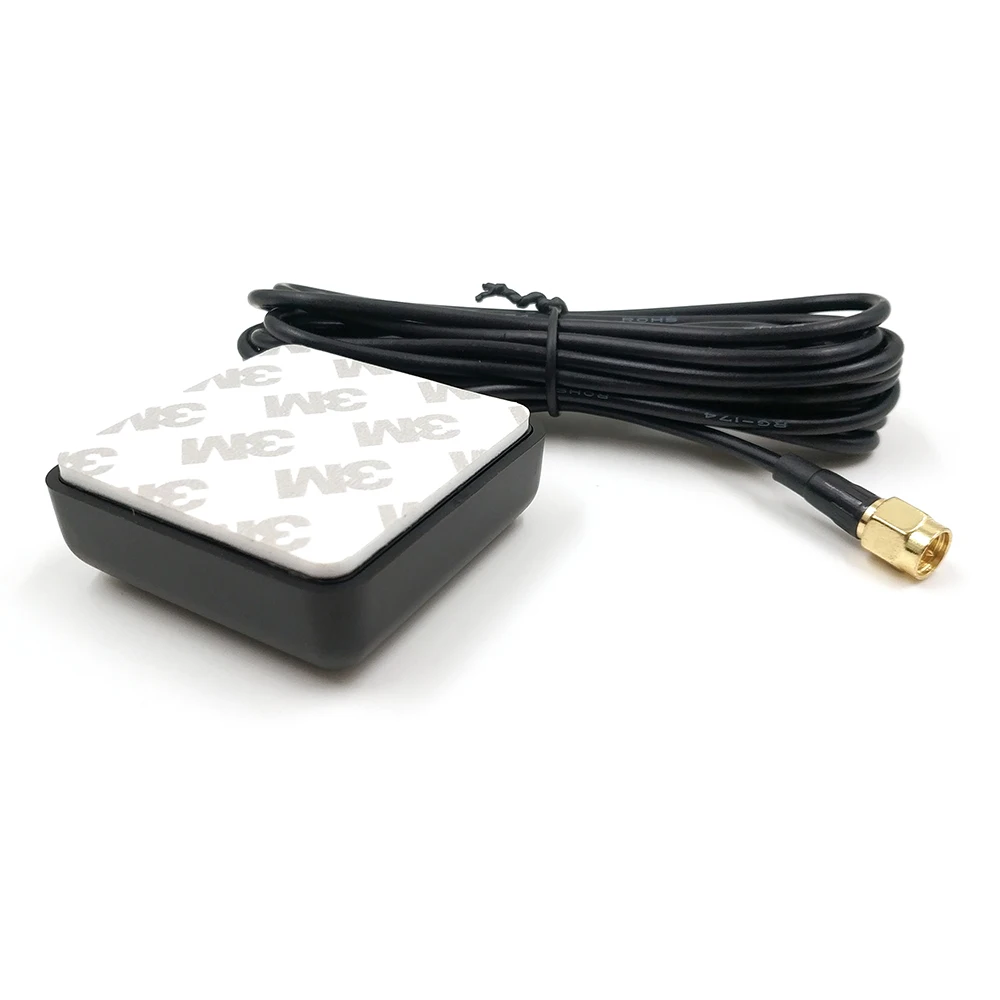

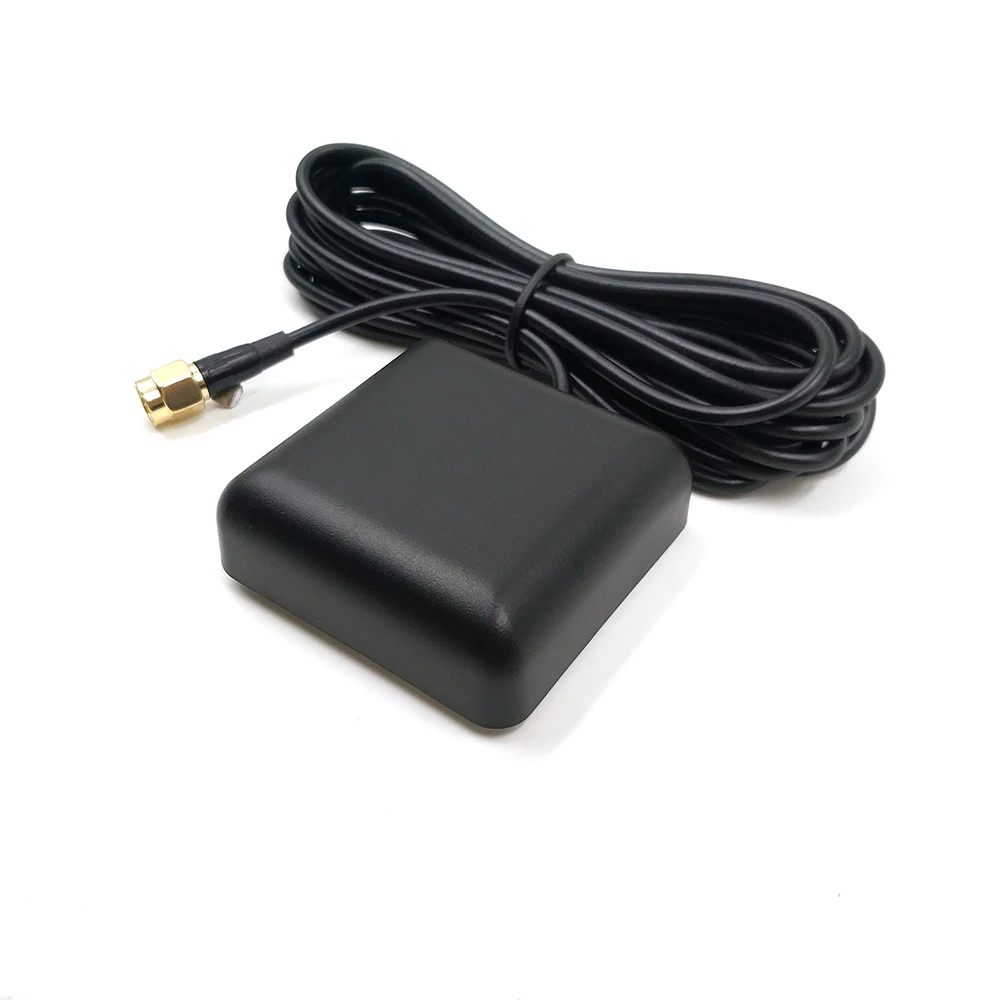

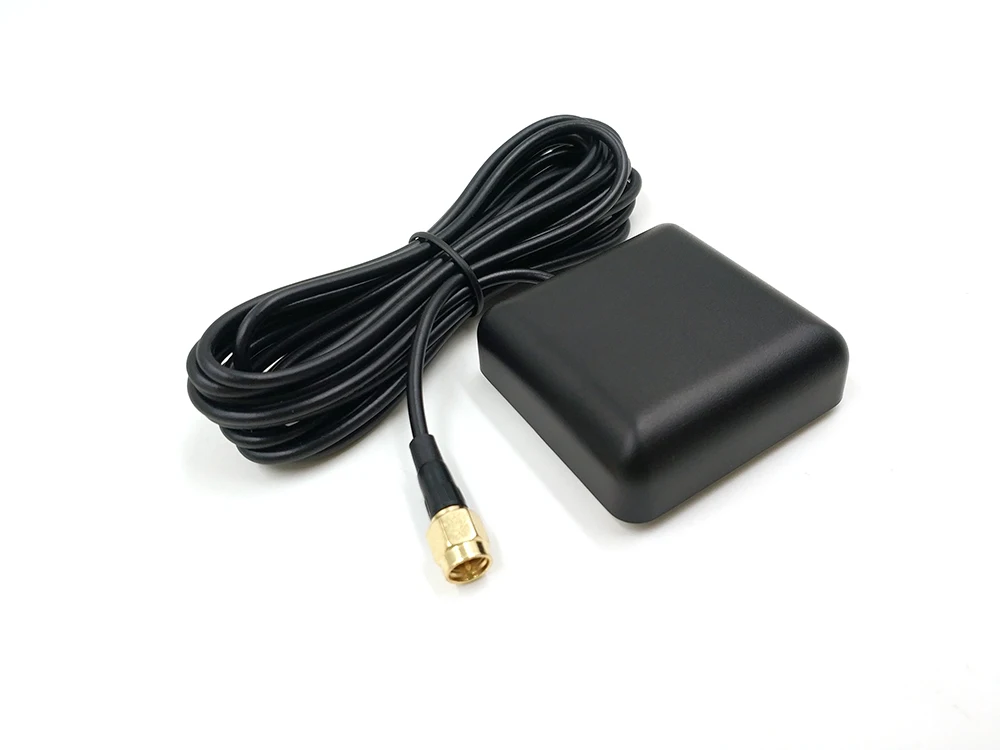

BEITIAN внешняя GNSS GPS Beidou антенна ГЛОНАСС активный патч керамическая NEO M8N SMA разъем BA

Характеристики

Описание:

Модель: BA-35D

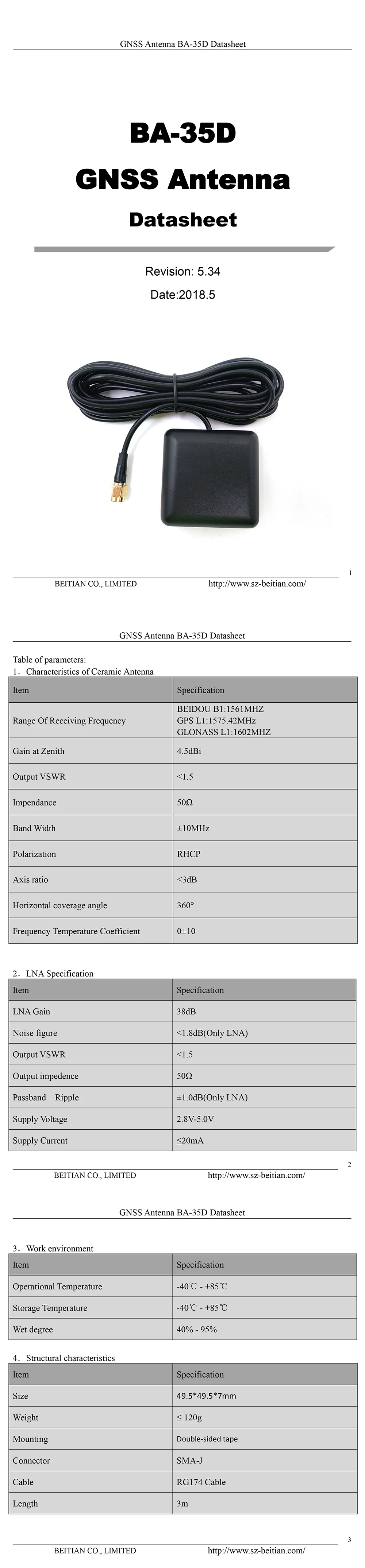

Таблица параметров:

1. Характеристики керамической антенны

Предмет	Параметры
Ассортимент частота приема	BEIDOU B1: 1561 МГц Gps L1: 1575,42 МГц ГЛОНАСС L1: 1602 МГц
Коэффициент усиления на Зенит	4.5dBi
Выход КСВН	<1,5
Impendance	50 Ом
Группа Ширина	± 10 МГц
Поляризации	RHCP
Ось соотношение	3dB
Горизонтальный угол охвата	360 °
Частота Температура коэффициент	0±10





2. LNA Параметры

Предмет	Параметры
LNA усиления	38dB
Шум рисунок	<1,8 дБ (только LNA)
Выход КСВН	<1,5
Выход Полное сопротивление	50 Ом
Пропускания пульсации	±1. 0 дБ (только LNA)
Поставка Напряжение	2,8-5,0 в
Потребляемый ток	20mA





3. Рабочая среда

Предмет	Параметры
Оперативный Температура	-40-+ 85 градусов
Для хранения Температура	-40-+ 85 градусов
Влажный градусов	40%-95%



4. Конструктивные особенности

Предмет	Параметры
Размер	49,5*49,5*7 мм
Вес	120 г

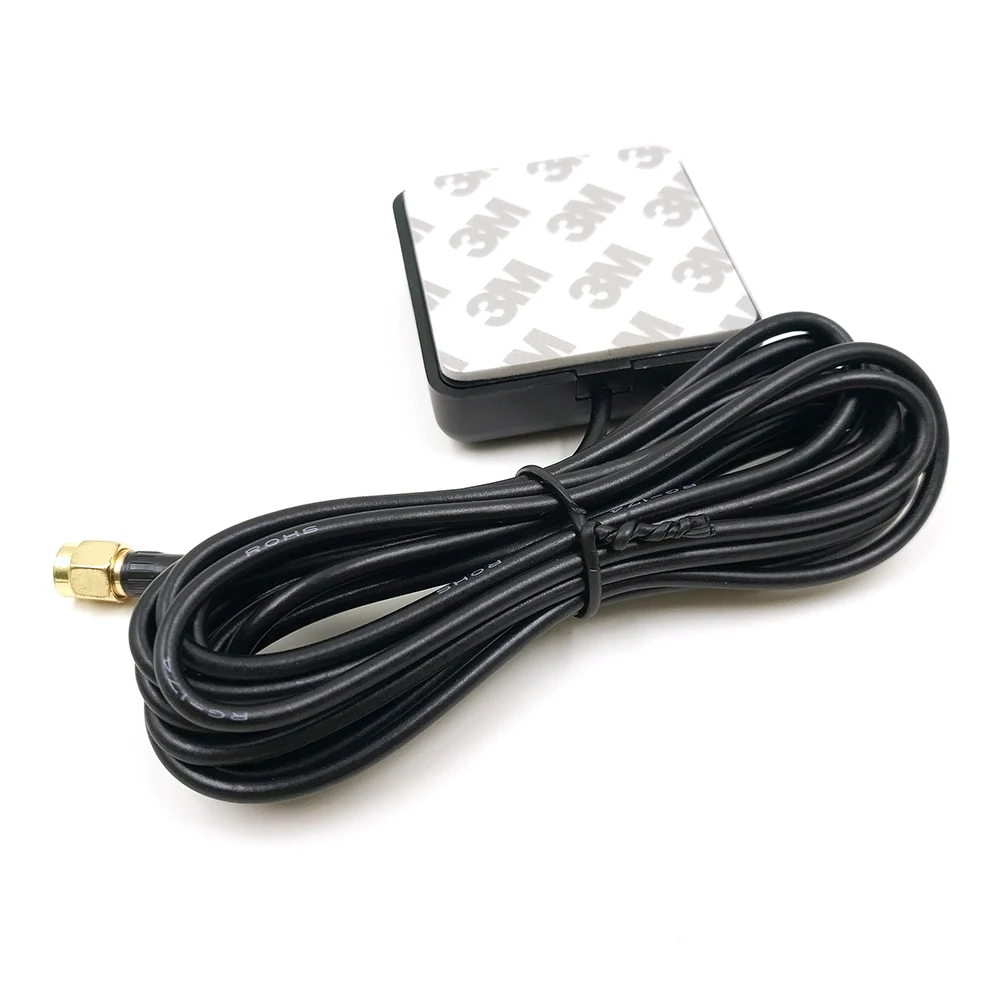

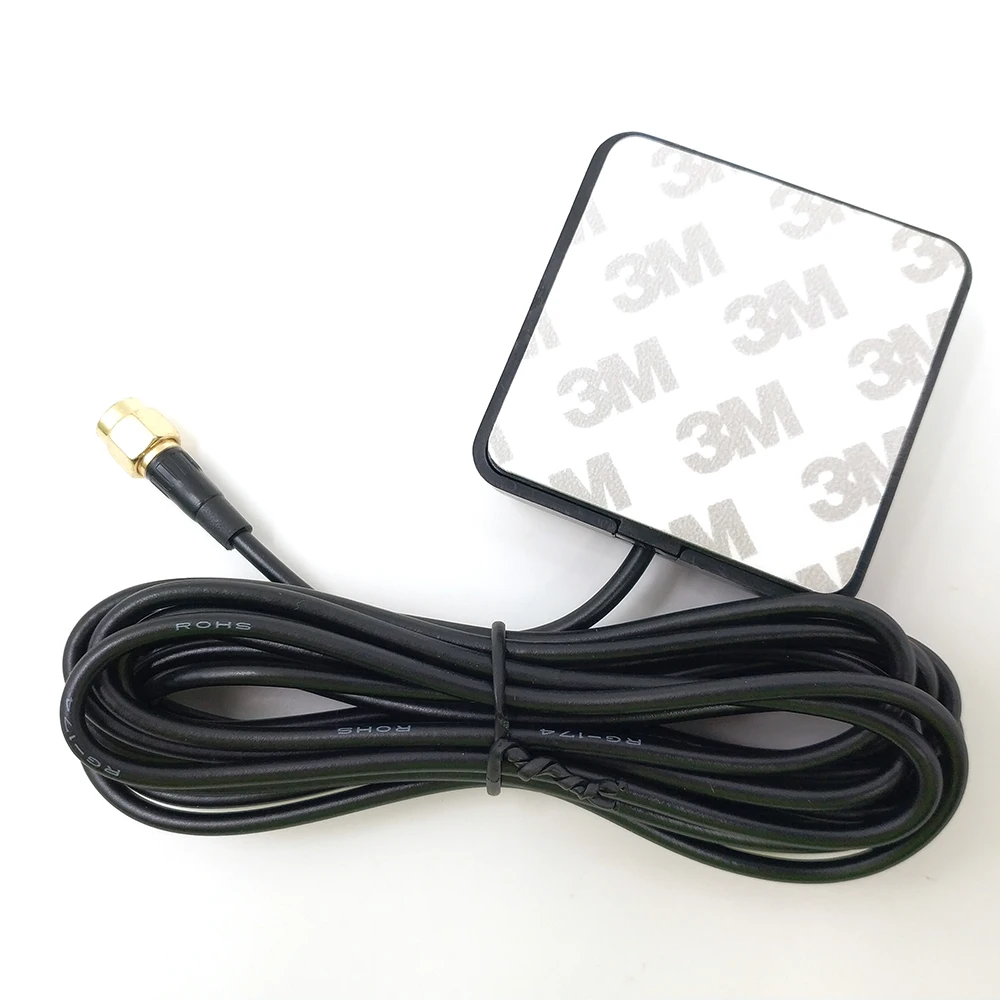

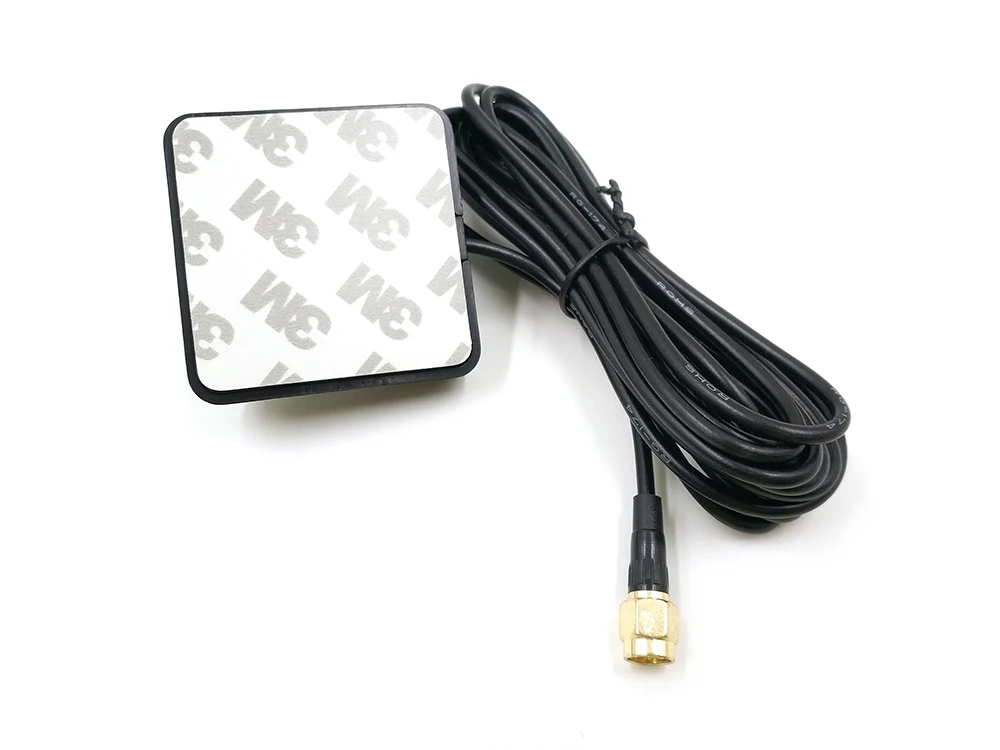

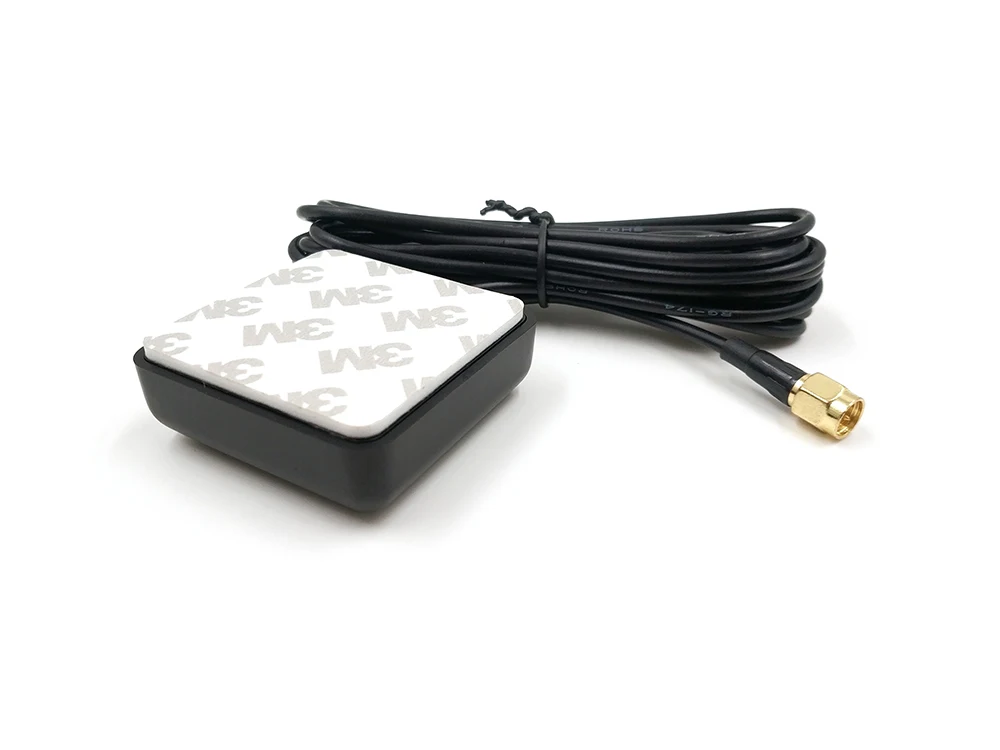

Крепления	Двухсторонний скотч

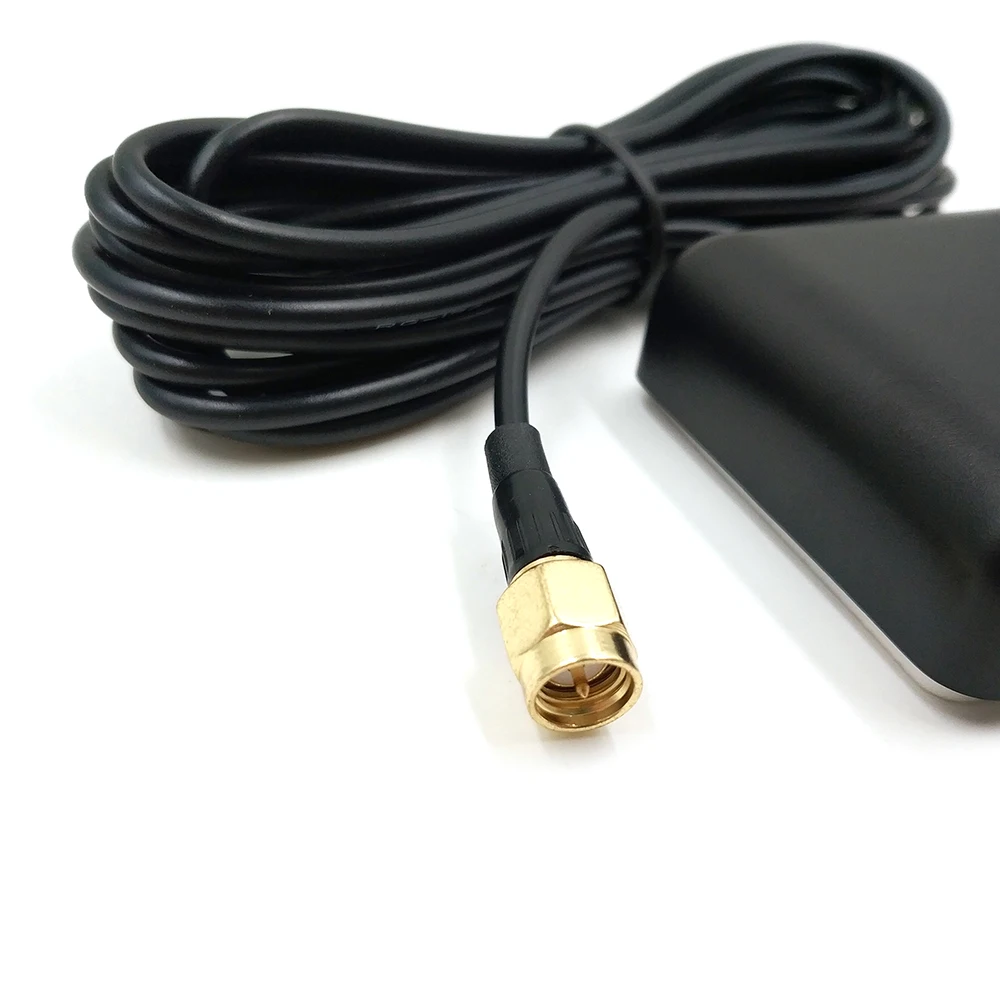

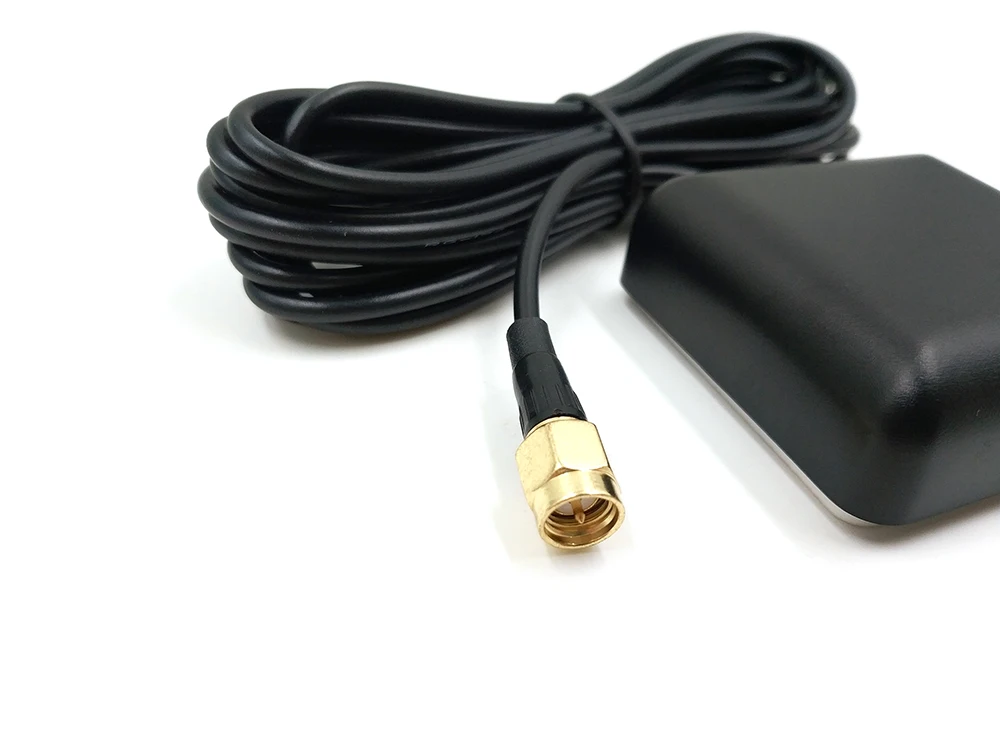

Разъем	SMA-J

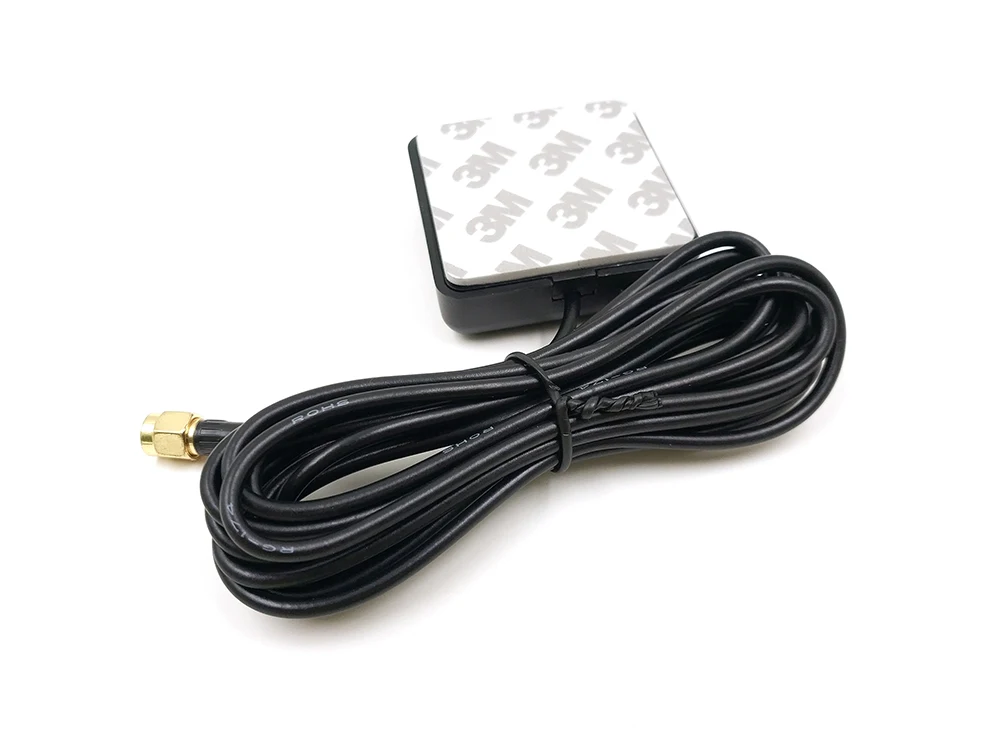

Кабель	Кабель RG174
Длина	3 м

      1 * BA-35D антенна GNSS

              Внешняя GPS Beidou антенна ГЛОНАСС, активный патч керамическая антенна, антенна GNSS, SMA Прямой вставной разъем, BA-35 Спецификация: Частота: 1575,42 МГц, 1561 МГц, 1602 МГц Центральная частота: МГц Вес: 90 г Кабель: 3,0 м Разъем: SMA Прямой вставной разъем Коэффициент усиления антенны: 33dbm Шум Рисунок: 1.5db Мощность: 2,8 V-5,0 V Мощность Потребляемая мощность: 20mA Длина: 3,0 м Рабочая температура:-40 °C ~ + 85 °C Температура хранения:-40 °C ~ + 105 °C Водонепроницаемый: водонепроницаемый
