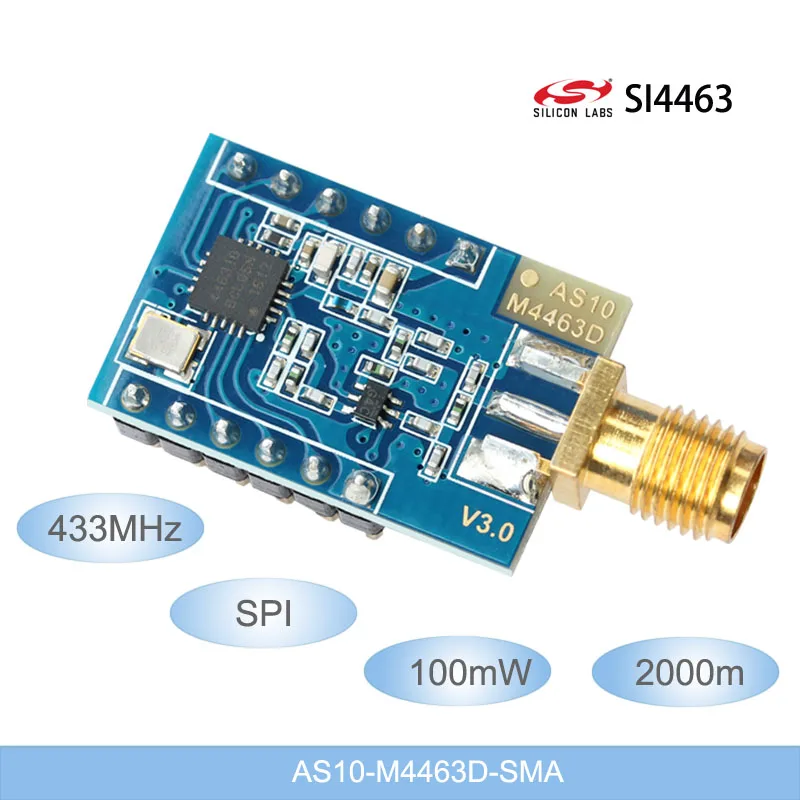

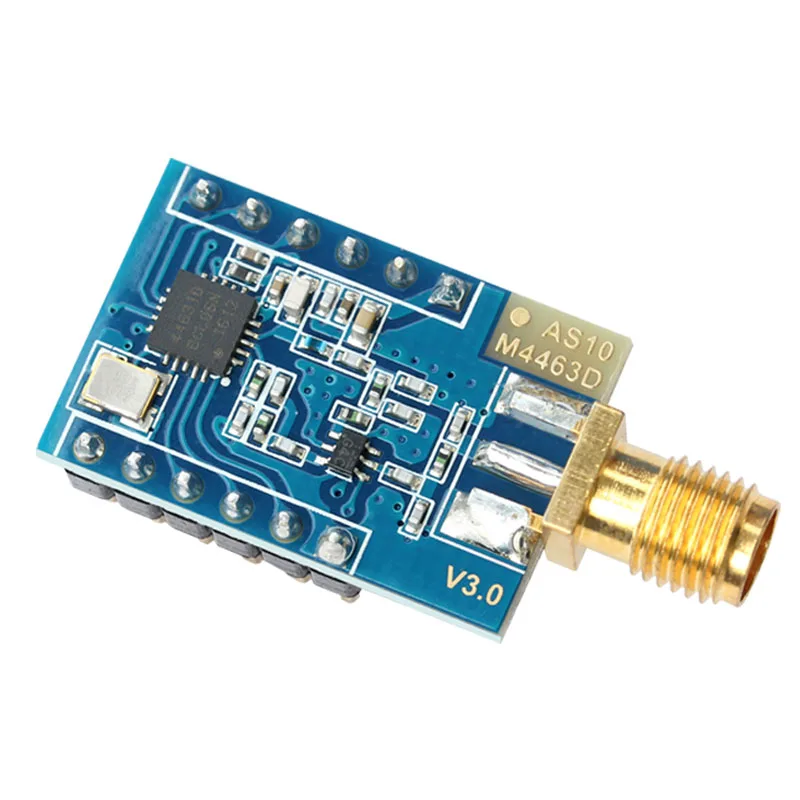

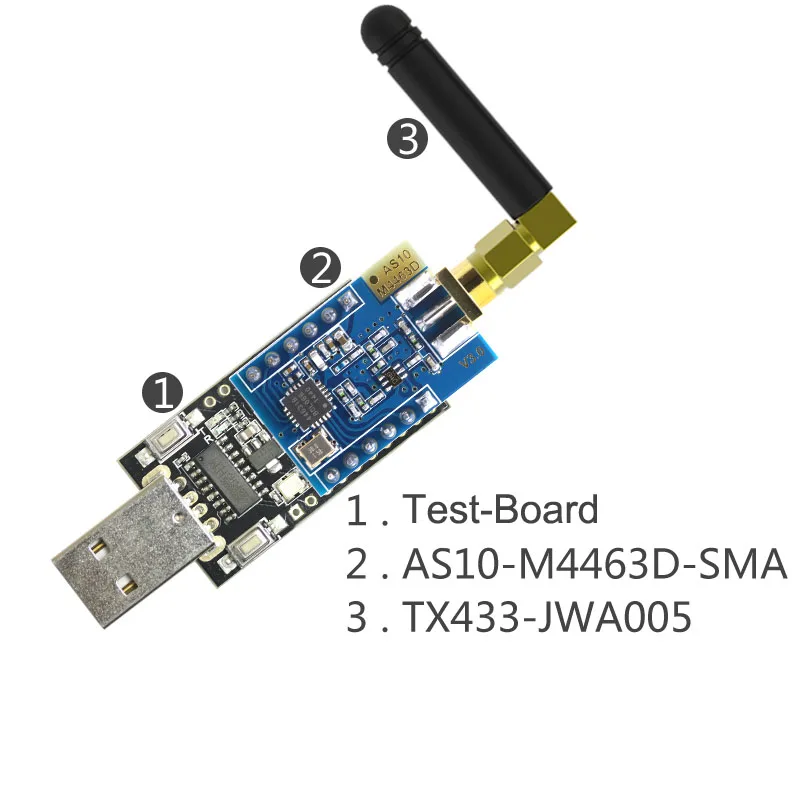

Модуль беспроводного приемопередатчика 433 МГц SI4463 100 мВт беспроводные модули на

Нет.

Имя параметра

Значения параметров

Абстрактная живопись

-1 шт.

ВЧ-микросхемы

Silicon Labs

2

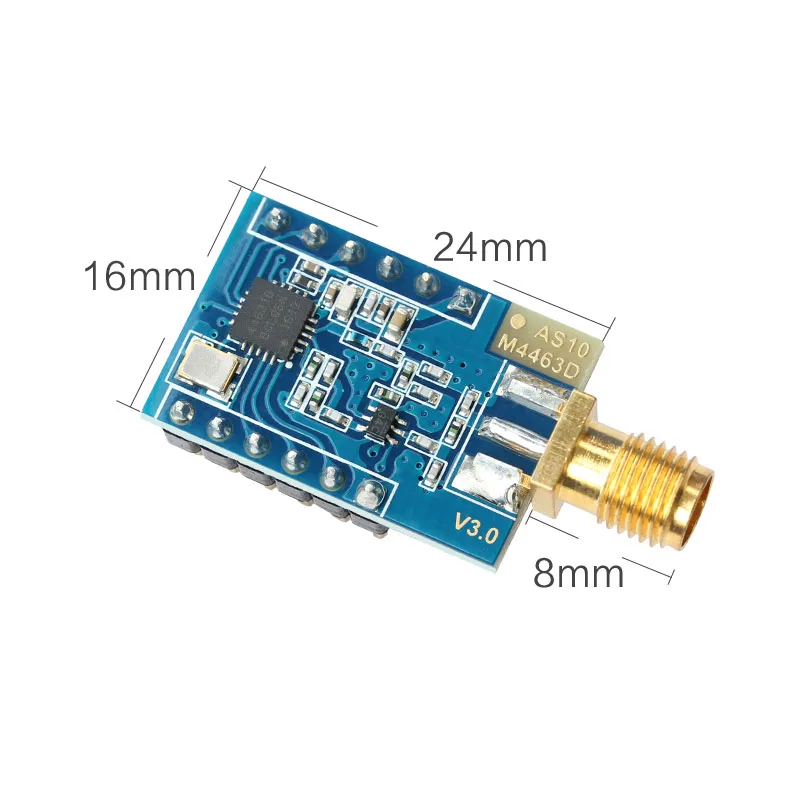

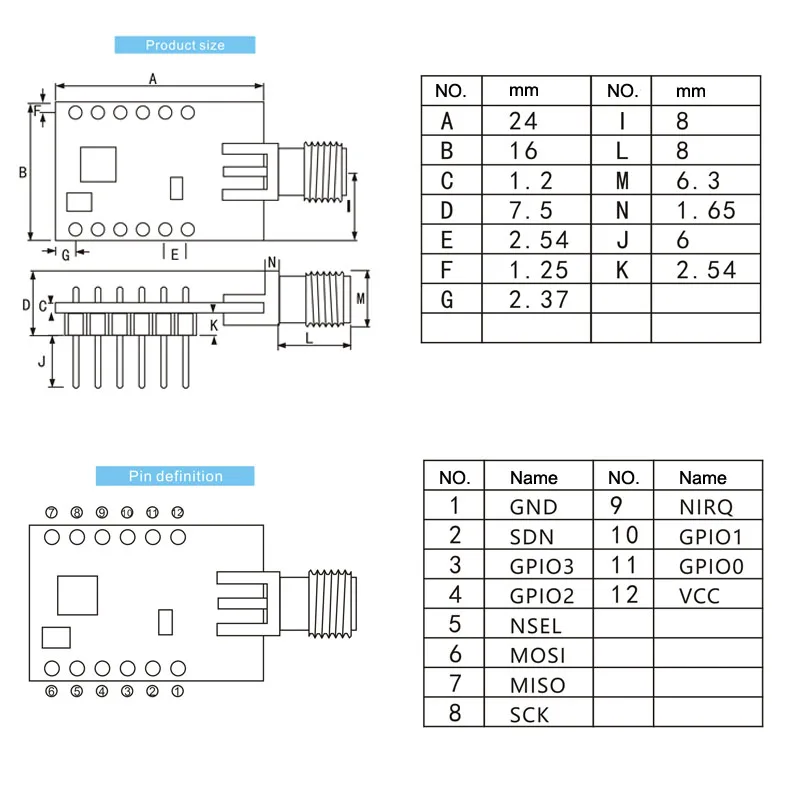

Размер модуля

24*16 мм

Не включает в себя SMA

3

Вес модуля

3,4 г

В том числе SMA

4

Для работы
Частота

425 М ~ 525 МГц

Может быть отрегулирован программным обеспечением, модуль использует Кристалл 30 м

5

Производство ремесло

Процесс защиты окружающей среды без свинца

6

Интерфейс режим

2*6*2,54 мм

Подключаемый модуль

7

Напряжение питания

1,8 ~ 3,6 В переменного тока

Напряжение выше, чем 3,6 V может привести к повреждению модуль постоянно

8

Связь
Уровень

0.7VCC ~ 3,6 V

VCC относится к модульному напряжению питания

9

Измерение
Расстояние

2000 м

Четкий и открытого типа, максимальная мощность, Высота 1,5 м, 1k указатель скорости набегающего потока воздуха

10

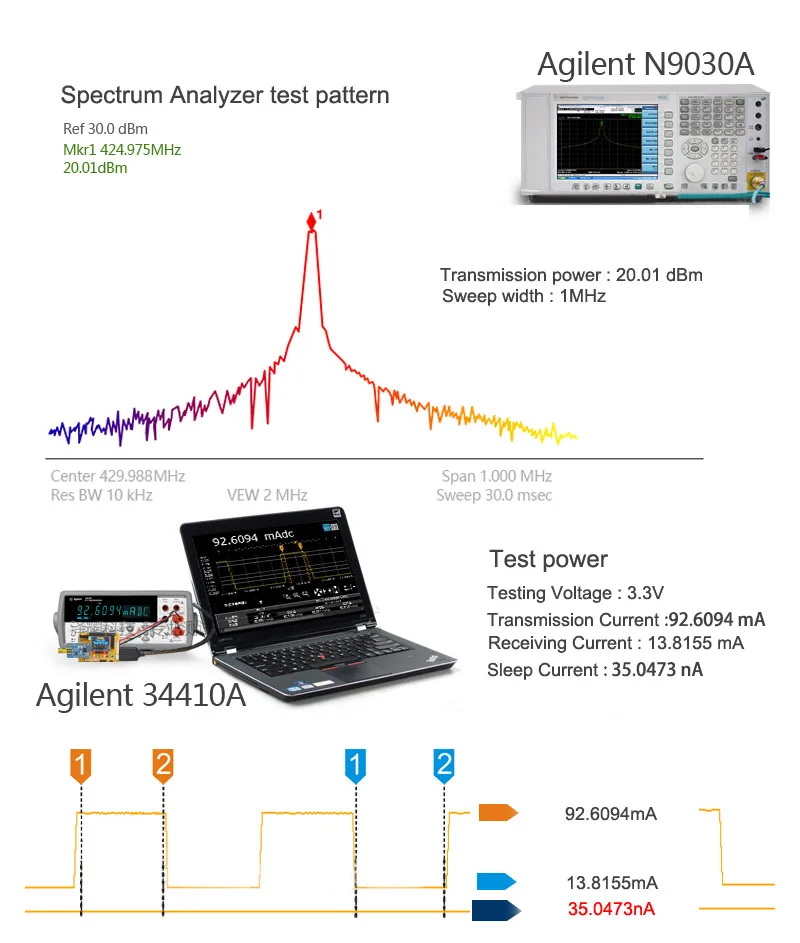

Отправка мощность

Максимальная 20dBm

Около 100 мВт

11

Расход воздуха

0,123 k ~ 1 Мбит/с

Он регулируется программным обеспечением, рекомендуется использовать низкую скорость, насколько это возможно

12

Отключить ток

0.5uA

13

Отправка в настоящее время

80mA@100dBm

Источник питания должен быть более
200mA

14

Получение
В настоящее время

13mA

Среднее значение

15

Связь
Интерфейс

SPI

Максимальная ставка до
10 Мбит/с

16

Передача
Длина

Один пакет от 1 до 64 байт

Один пакет

17

Получения длины

Один пакет от 1 до 64 байт

Один пакет

18

RSSI поддержка

Поддержка

Подробнее см. Руководство по чипу

19

Антенна
Интерфейс

SMA-KE

Внешнее резьбовое внутреннее отверстие 50Ω сопротивление

20

Управление
Температура

-40 ~ + 85 ℃

Промышленного класса

21

Управление
Влажность

10%-90%

Относительная влажность, нет
Конденсации

22

Коробка для хранения
Температура

-40 ~ + 125 ℃

Промышленного класса

23

Получение
Чувствительность

-126dBm @ 1 кбит/с

Дополнительные сведения см. В руководстве по чипу

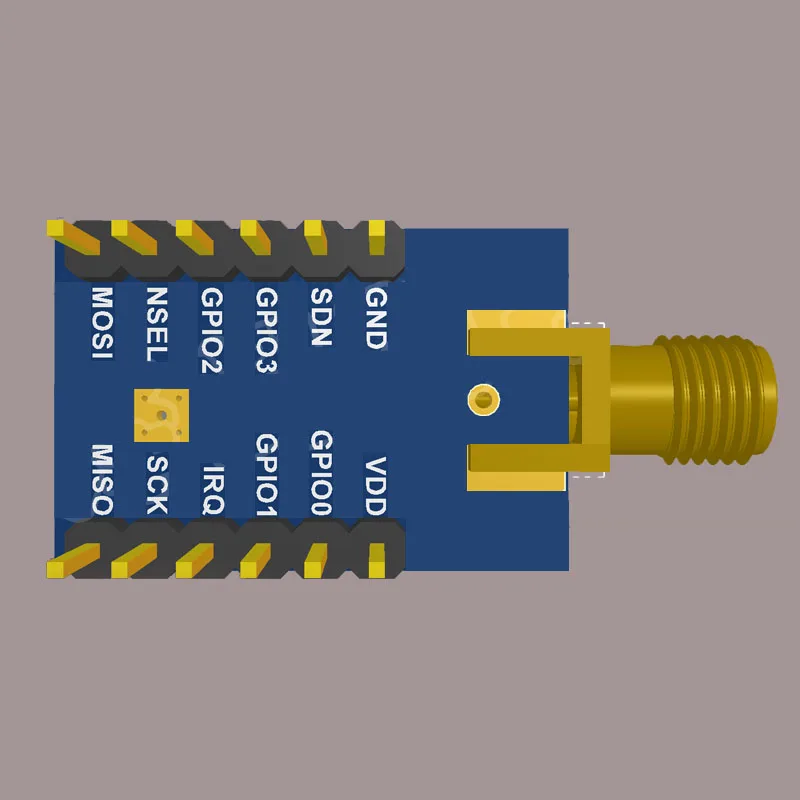

Pin-код
Нет.

Pin-код

Название

Pin-код
Ориентации

ПИН

1

GND

Наземный, подключен к источнику питания

2

SDN

Вход

Модуль управления включает контрольный штифт, низкий уровень для работы
(Подробности см. В разделе SI4463)

3

GPIO3

Выход

Подключен к передаче радиочастотного переключателя внутри модуля, он не может быть подключен и интеллектуально управляется SI4463

4

GPIO2

Выход

Подключен к приему радиочастотного переключателя внутри модуля, он не может быть подключен и интеллектуально управляется SI4463

5

NSEL

Вход

Штырь для выбора чипа модуля используется для запуска связи SPI

6

MOSI

Вход

Модуль SPI ввод данных pin

7

Мисо

Выход

Модуль SPI вывод данных

8

SCK

Вход

Модуль SPI часы pin-код

9

Прерывание

Выход

Модуль прерывания pin-код

10

GPIO1

Выход

Вывод информации о модуле (см. Руководство SI4463)

11

GPIO0

Выход

Вывод информации о модуле (см. Руководство SI4463)

12

VCC

Мощность питания, должно быть в пределах 1,8 ~ 3,6 V

Нет.

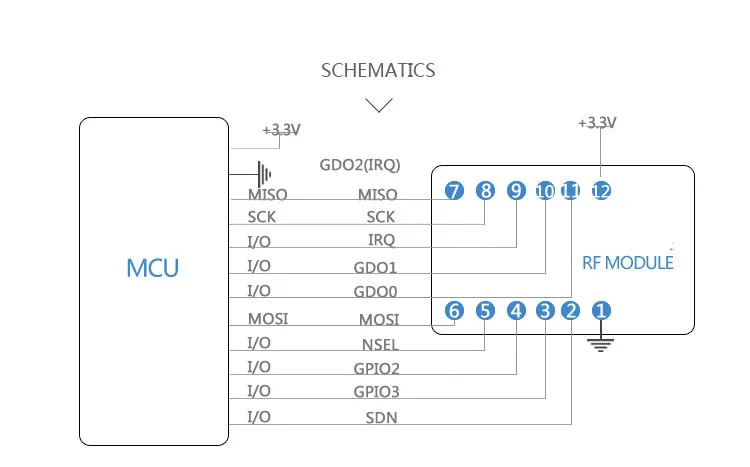

Инструкции по подключению модуля и MCU (пример приведен выше STM8L MCU)

1

GPIO0 \ GPIO1 \ GPIO2 \ GPIO3 являются обычными портами ввода/вывода, могут быть настроены как различные
Функции см. В инструкции SI4463.
Если вы не используете его, он может быть поплавок.

2

IRQ pin не может быть подключен, используя SPI запрос для получения статуса прерывания, но
Рекомендуется подключение и использование внешнего прерывания MCU.

3

Обратите внимание, что подключение к земле хорошее, есть большая площадь пола, мощность пульсации
Маленький, пользователи должны увеличить конденсатор фильтра и попытаться быть рядом с модулем
VCC и GND pin-код
