Характеристики

[Обзор]

Мы предлагаем различные комбинации платы расширения sata X825 2,5 ", Вы можете расширить различные функции для Raspberry Pi в соответствии с вашими потребностями.

[Функции X825 V2.0]

Обновлено:1 апреля 2021 года X825 V1.5 обновляется до X825 V2.0, которая удаляет бортовую кнопку питания, но увеличивает тест-контакт 4 шт., что будет более простым в установке и предоставлении питания. Теперь вы можете использовать raspberry pi или X825, как вам нравится.

В X825 Плата расширения обеспечивает полное решение для хранения новые Raspberry Pi 4 Модель B 8 ГБ/4 ГБ/2 ГБ, он поддерживает 2,5-жесткий диск SATA жесткий диск диски (HDD) /Твердотельный накопитель (SSD). Только 2,5 дюймов SATA интерфейс жесткого диска/SDD жесткий диск подходит для X825 доска;

Поддерживает до 4 ТБ 2,5-жесткий диск SATA жесткий диск диски (HDD) /твердотельный накопитель (SSD) (теоретически он может работать с 6 ТБ или 8 ТБ, а также. Но на самом деле мы не тестируем X825 плату с 6 ТБ или 8 ТБ HDD, вы можете попробовать.)
Идеальное решение для хранения Raspberry Pi 4 Model B
Питает Raspberry Pi через Pi 40-штыревой разъём
Светодиодный индикатор красного цвета указывает состояние питания и синий индикатор указывает состояние привода
Контроллер моста USB 3,1 Gen1 to SATA 6 ГБ/сек.
Быстрая передача файлов с высокоскоростным подключением USB 3,1 с ПК или Mac
Мощность s Raspberry Pi-нет дополнительного источника питания для RPi 4

[Запрос источника питания]

Мощность питания: переменный ток 100 - 240V Зарядное устройство переменного тока, 50/60 Гц, 5V DC 4A выход
DC Мощность штекер Размеры: 5,5*2,1 мм

Важное примечание:Пожалуйста, используйте высококачественный источник питания постоянного тока 5 В 4A, лучший выбор-использоватьDC 5V 4A источник питанияЭтот червь предоставлен. Если вы получите низкое качество питания для использования, это, вероятно, повредит или не распознает ваш 2,5 дюймовый HDD/SSD.

[Характеристики X735 V3.0]

Обновлено:28 марта 2022 г.Он X735 V2.5 обновлен до V3.0.

Некоторые изменения:

Разъем постоянного тока изменен с DC5525 на DC5521 и поддерживает вход DC 6V-30V (только порт постоянного тока).
Вы все еще можете использовать блок питания 5 В через порт type-c или micro usb.
Извлеките Соединительный выключатель и замените его на разъём XH2.54 5V OUT; Переключатель блокировки больше не поддерживается.
Замените перемычку L-SW на перемычку FAN FS для управления вентилятором PWM; (некоторые новые пользователи не могут сделать код python, чтобы сделать вентилятор PWM работать, или код python не поддерживает некоторые ОС, В этом чехол, пожалуйста, снимите перемычку FAN FS, чтобы вентилятор работал на полной скорости)

В X735 представляет собой многофункциональный Плата расширения для всех текущих моделей Raspberry Pi через 40-штыревой разъём. Он обеспечивает умное и безопасное управление питанием, безопасное отключение и полную мощность через программное обеспечение и бесшумный вентилятор PWM 4P, который позволяет использовать raspberry pi в различных условиях.

В X735 также оставляет за собой 40-штыревой разъём, что может быть сложены вместе с другими Raspberry Pi Аксессуары для досок для расширения приложений.

В то же время, x735 защищены 4 контактный выключатель питания (Мгновенный Переключатель) порт, вы можете подключить дополнительный выключатель питания для безопасного контроля включения/выключения питания;

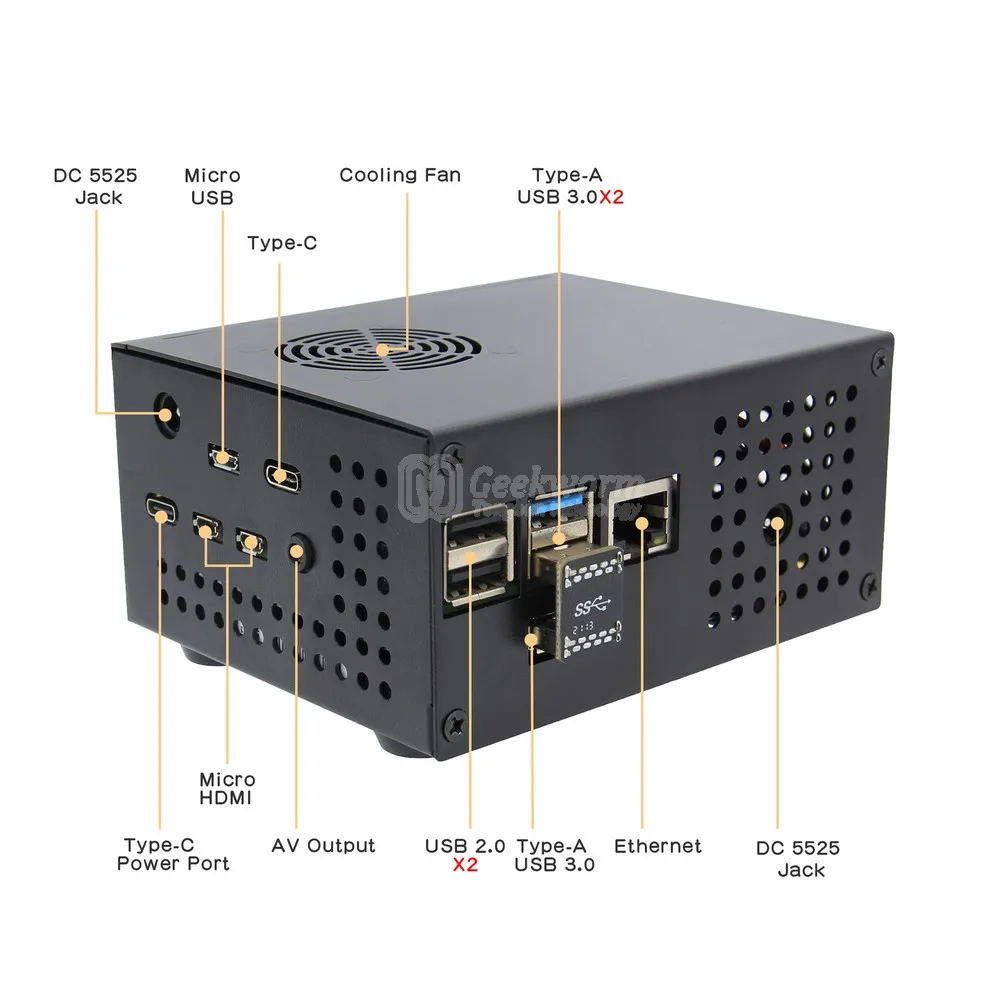

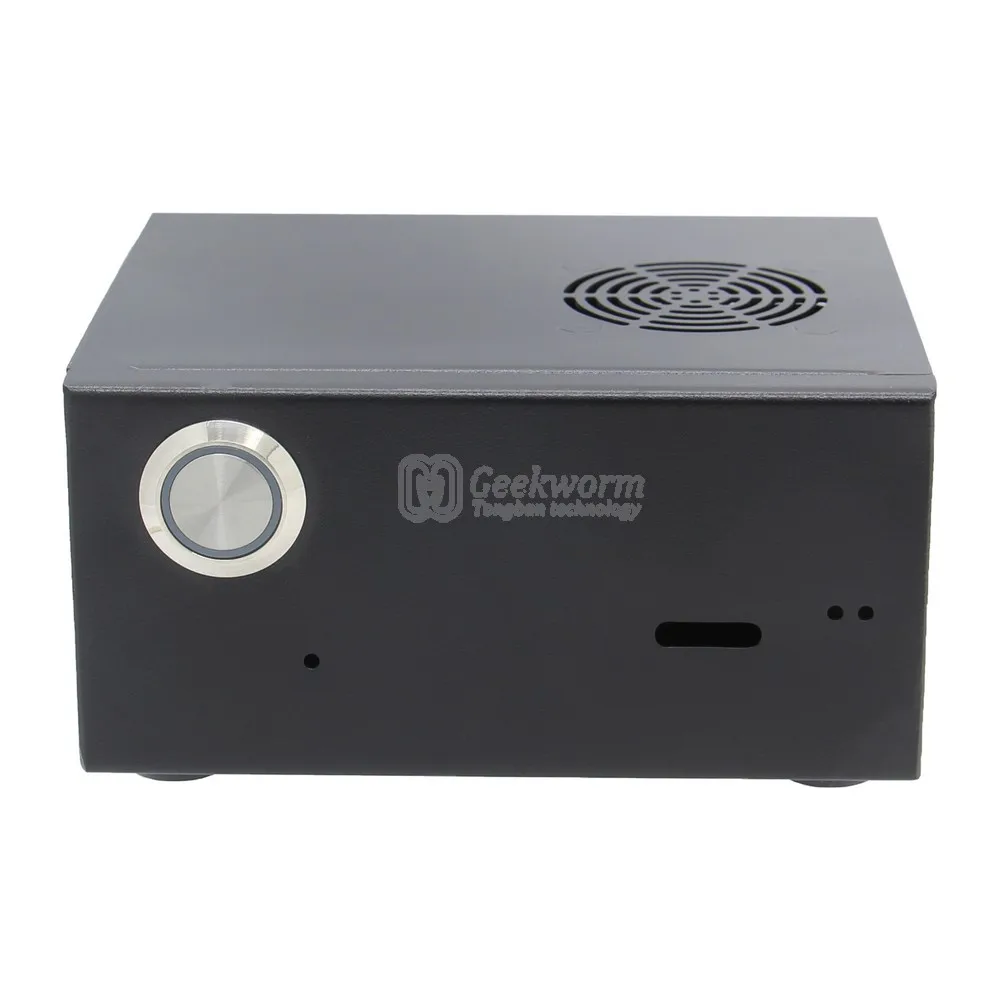

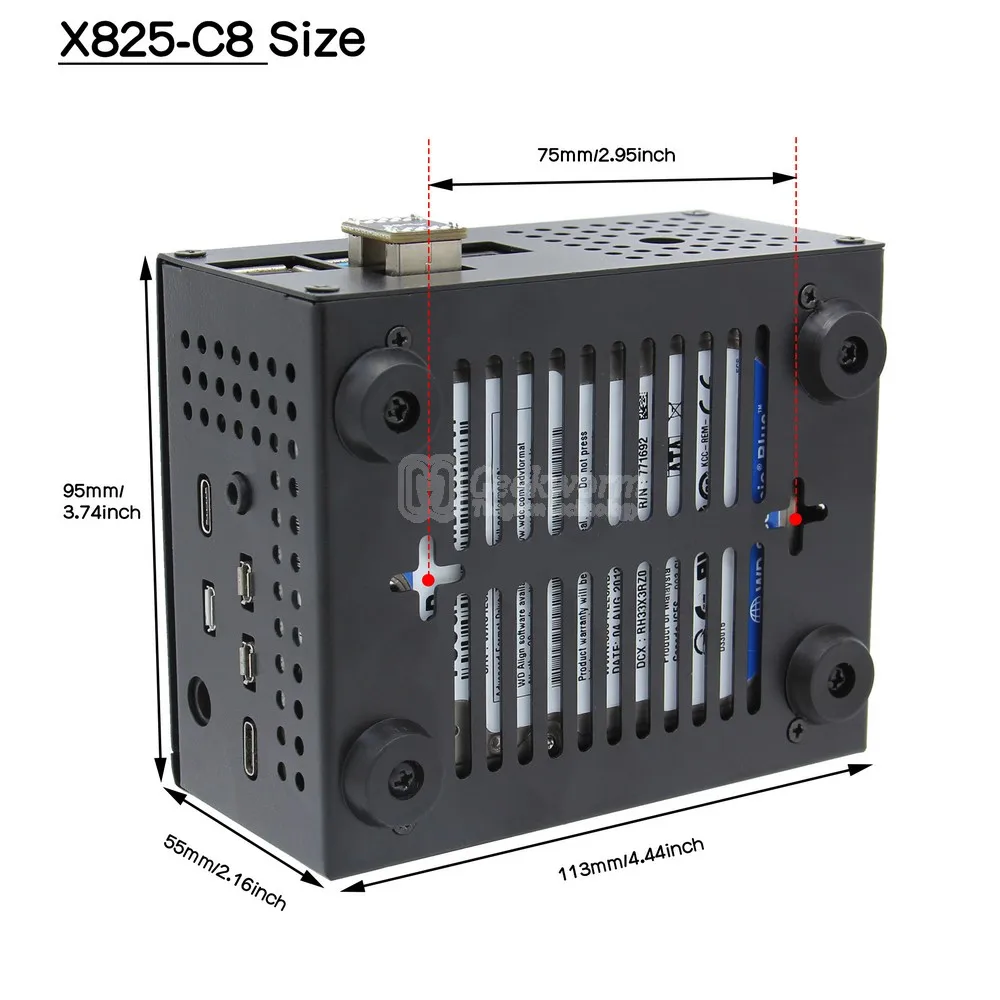

[X825-C8 металлический чехол]

Новый чехол X825-C8 для X825 V2.0 и X735 и Pi 4.

Теперь чехол X825-C6 или чехол X825-C7 не совместимы с X825 V2.0.

Примечание: Так как мы обнаружили, что USB 3,0 высокая скорость передачи данных будет мешать устройств Raspberry Pi 2,4G Wi-Fi сигнала. Поэтому, если вы обнаружите, что сигнал 2,4G нестабильный, попробуйте использовать WIFI 5G AP. (См.:Usb3-frequency-interference) Мы считаем, что это вызвано ненадежностью wifi Raspberry Pi. Если основа Raspberry Pi оставляет за собой Антенный интерфейс SMA IPEX, все станет проще. Мы также будем бороться за решение этой проблемы в будущем.

[Вики для справки]

Raspberrypiwiki.com/X825
Вики.geekworm.com/x735

[Часто задаваемые вопросы]

В1. То, что вам нужно, чтобы использовать Raspberry Pi X825 2,5 жесткий диск SATA доска для хранения?

-Raspberry Pi 4 Модель B доска-DC 5 V 4A источника питания (пожалуйста, используйте высокого качества источника питания)-2,5 дюймов SATA жесткий диск диски (HDD) или твердотельный накопитель (SSD) В X825-C8 чехол мы используем металлический чехол Комплект (выпустит в будущем, пожалуйста, обратите внимание на X825-C6/X825-C7 не подходит Комплект постельного белья с X825 V2.0)

В2: Поддерживает ли X825 USB загрузку?
