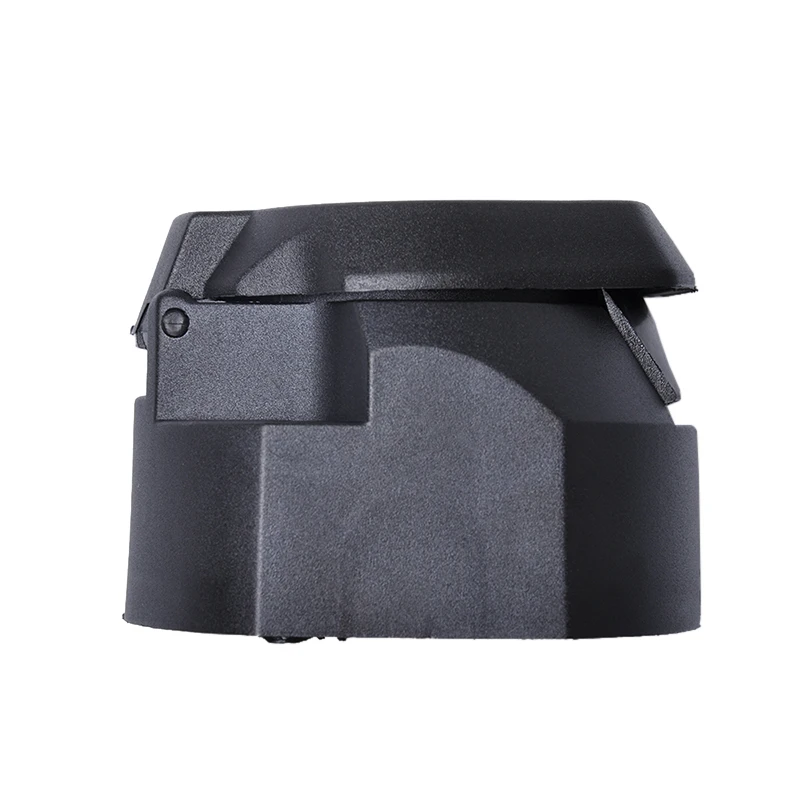

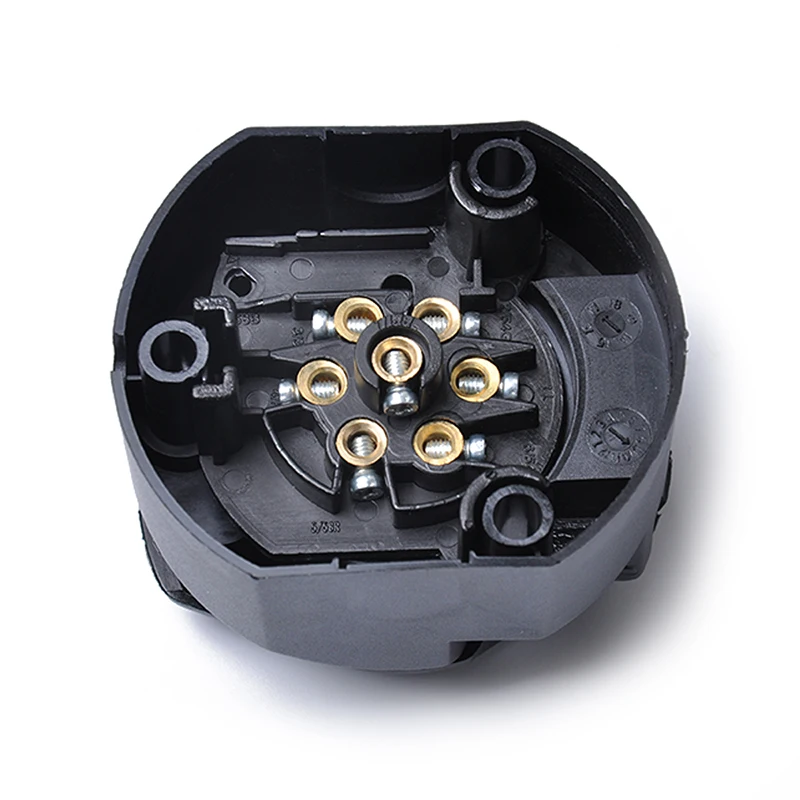

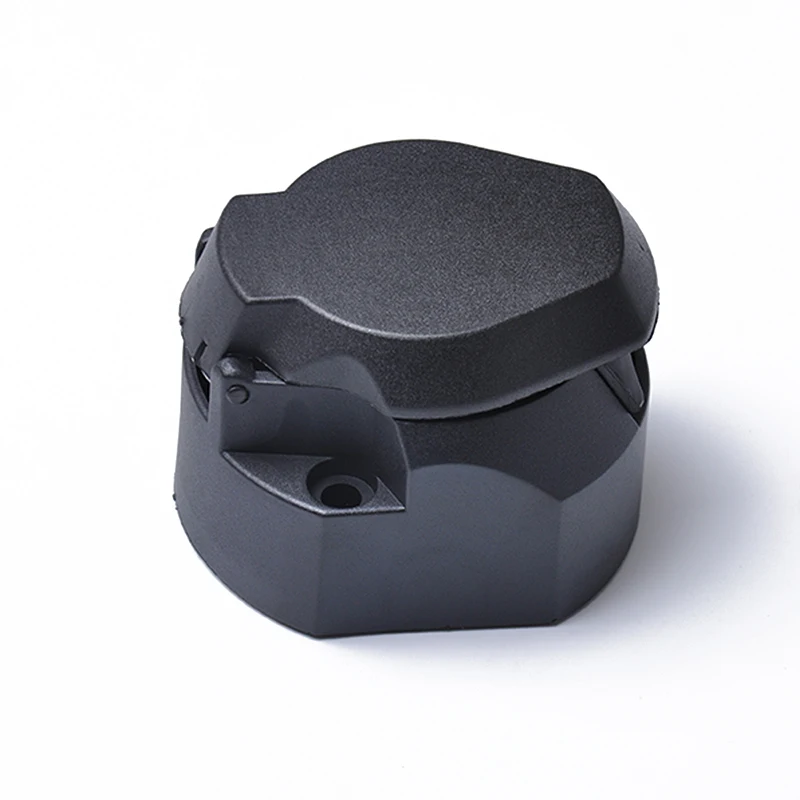

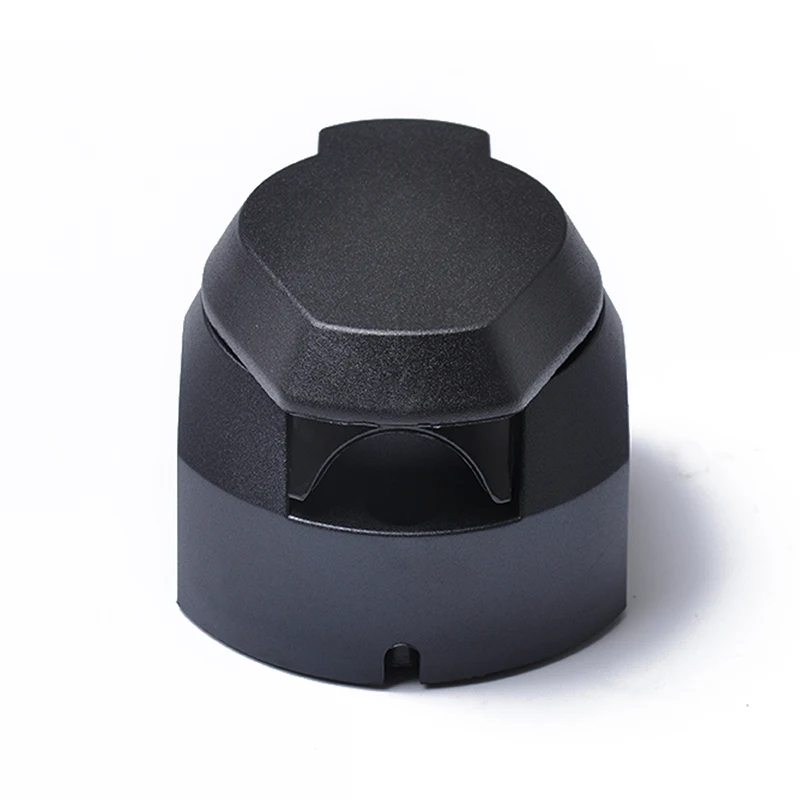

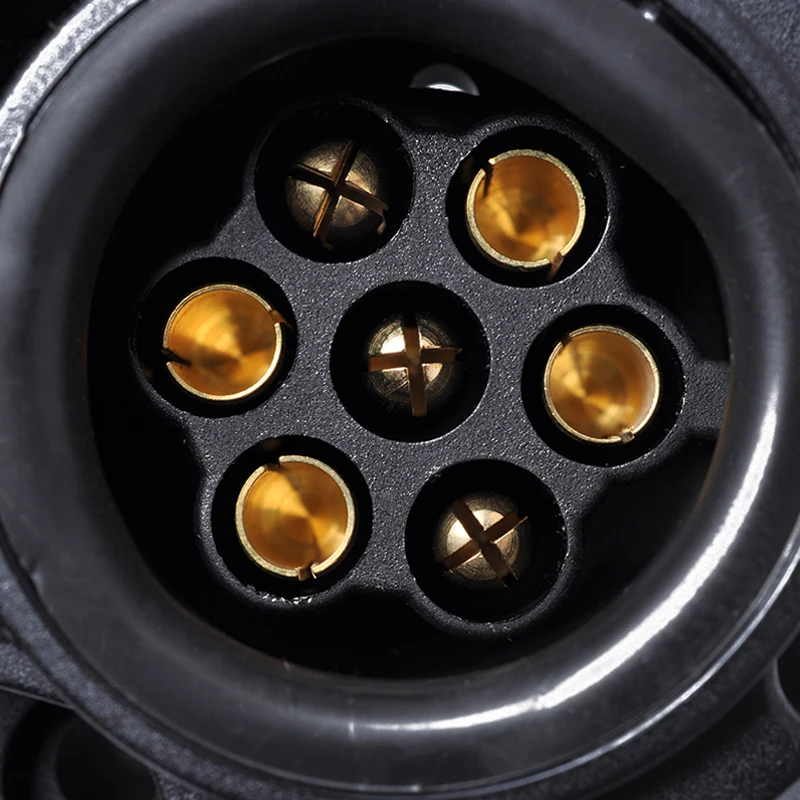

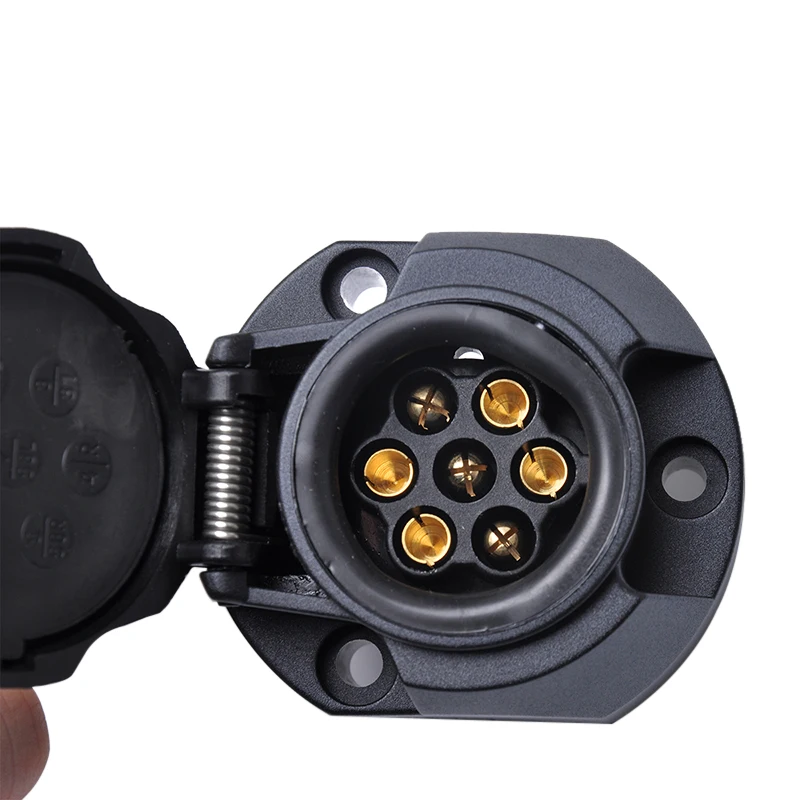

13 контактный разъем переходник для вагончика 12 В|Переключатели грузовиков| |

Характеристики

Технические характеристики:

Форма: сжатая

Материал: Пластик

Цвет: черный

Контактный материал: медь

Размер: прибл. 6x7x 5 см/2,36x2,76x1,97 "(Д x Ш x В)

Особенности: Водонепроницаемый

Количество ядер: 13

Количество стежков: 13

Выходное напряжение: 12 В

Основная функция: подключение прицепа и источник питания, подходит для отображения освещения прицепа

Применение: коммерческий транспорт, трейлеры, RVs, автомобили, морские перевозки и так далее

Проводка конфигурации:

13 булавки освещение соединения систему-кабель Функция

Pin1-желтый провод (левый индикатор направления)

Pin2-синяя проволока (противотуманный светильник)

Pin3-белая проволока (возврат с помощью заземления)

Pin4-зеленый провод (индикатор правого направления)

Pin5-Коричневый провод (правый хвост и номер, пластинчатый светильник)

Pin6-красный провод (стоп-светильник)

Pin7-черный провод (левый хвост и светильник No. Plate)

Pin8-розовый провод (реверсивный светильник)

Pin9-оранжевый провод (постоянный ток 12 В от аккумулятора)

Pin10-серый провод (12 В зажигание вкл. (зарядка аккумулятора или холодильник)

Pin11-белый/черный провод (заземление для Клеммы 10)

Pin 12-белый/синий, покрытый вязальной проволокой (обычно не б/у)

Pin 13-белый/красный провод (заземление для клеммы 9)

'
