Reçu produit Merci433Mhz беспроводной пульт дистанционного управления DC12V 4CH релейный

Характеристики

Пожалуйста, нажмите на картинку ниже для того, чтобы получить больше скидок!

Области применения:

Продукты могут быть использованы в жилых домах, фермах, фабриках, офисах, лабораториях, супермаркеты, торговые центры и т. д.
Пульт дистанционного управления для гаражных ворот \ Электрический дверной \ дверь дома \ затвора двери \ расширительный двери \ ворота \ дорожные ворота
Пульт дистанционного управления электрический занавес \ водяного насоса вентилятора лампы LED свет лампы вентиляционное устройство \ передача сигнала

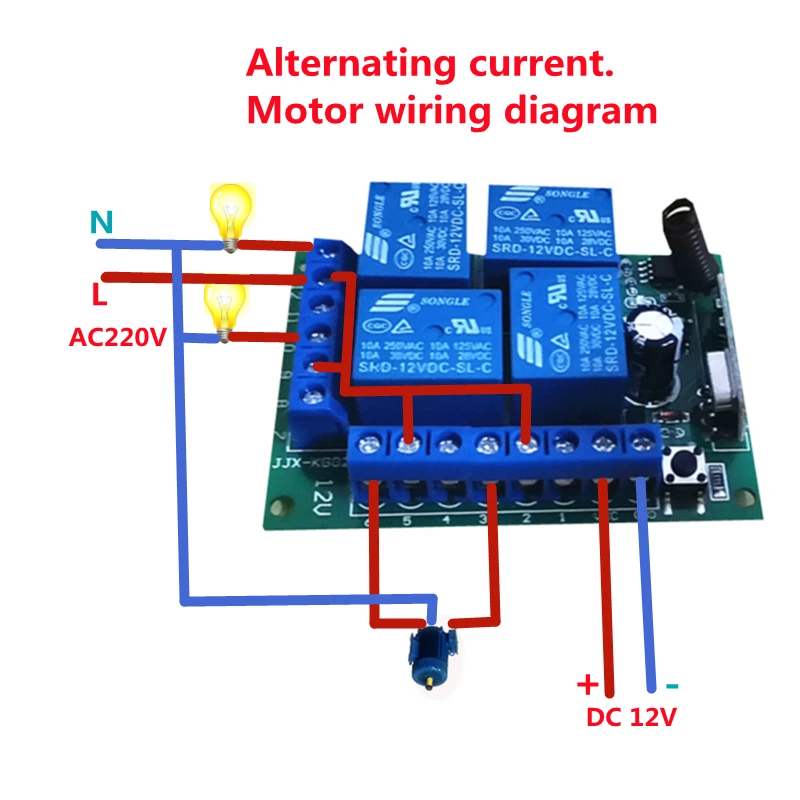

Пульт дистанционного управления двигателем положительный и отрицательный поворот \ двигатель коммутатора

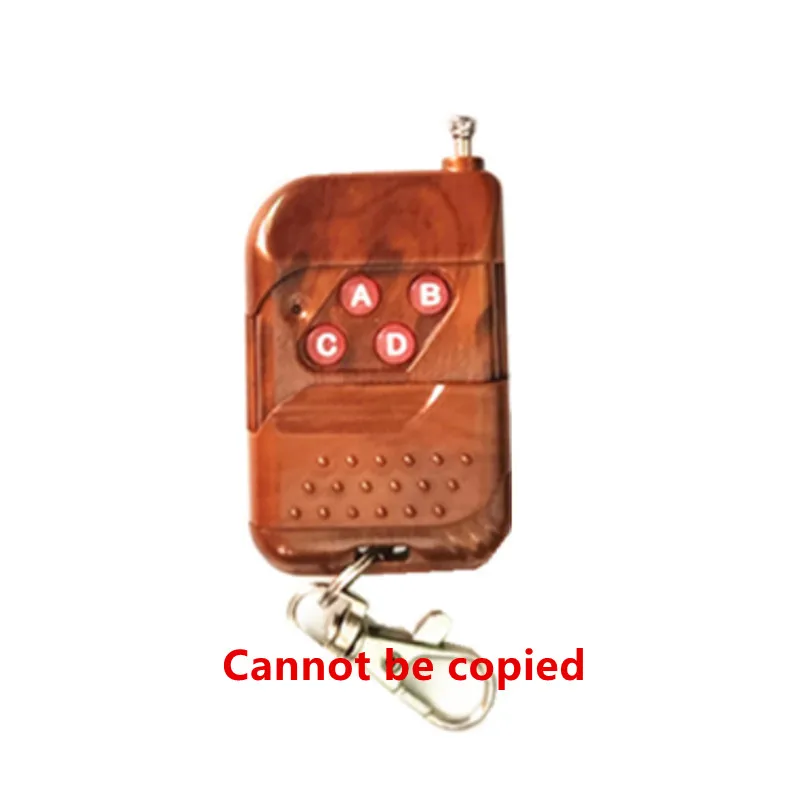

Передатчик (пульт дистанционного управления) Технические параметры:

Модель: KT01-4

Рабочая частота: 433 9,2 МГц

Общие характеристики аккумулятора: 27A12V (с аккумулятором)

Материал: ПВХ

Кнопка: 4 кнопки

Размер: 50 мм × 30 мм х 9 мм

Рабочее напряжение: постоянный ток: 12 В.

Рабочий ток: <25mA

Мощность передачи: + 13dbm

Частота устойчивость к ветровым нагрузкам: ± 0,2 МГц

Метод модуляции: ASK (AM)

Тип кодирования: код обучения 1527 фиксированный код (2262)

Расстояние передачи: 15-80 м

Вес: 35 г

Технические характеристики изделия:

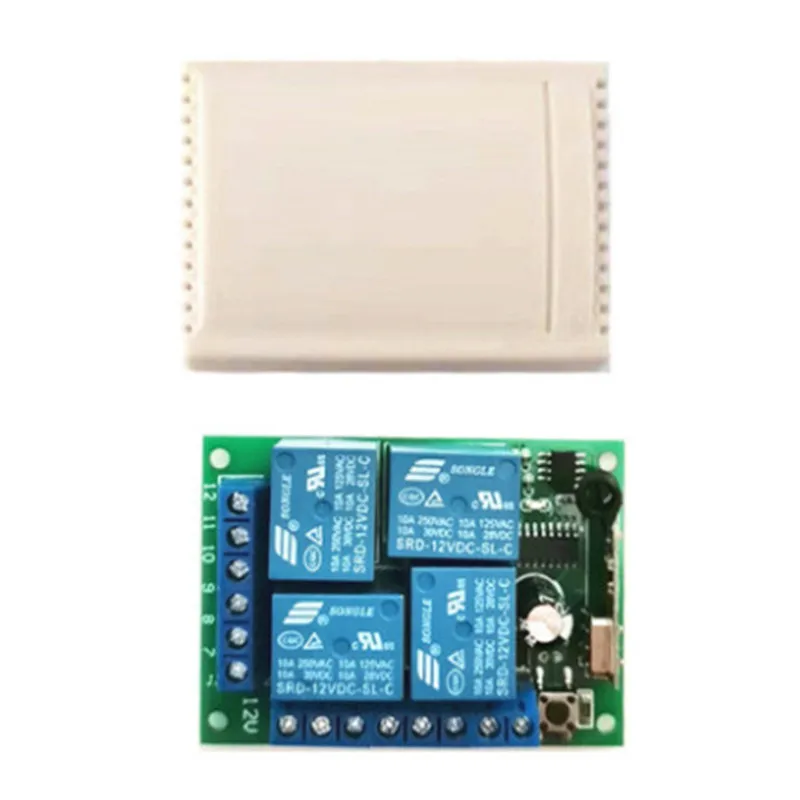

Приемник (KR1204) Электронная плашка с характеристиками:

1. Напряжение на входе: DC12V

2. Напряжение на выходе: определить по напряжению, подключенный к общий порт (COM)

(1) DC5V-12V.

(2) AC85-240V

3. Код: EV1527

4. Циклическая запись ограничение тока: 5A

5. Ток покоя: 5mA

6. Рабочая частота: 433 МГц

7. Чувствительность: -104dBm

8. Функциональные опции: мгновенное/для резки/с механической блокировкой

9. Режим модуляции: ASK

10. Соответствующий режим: интеллигентая (ый) обучающий код

11. Приемник матч: 35 пульты дистанционного управления

12. Максимальная мощность: 2000 Вт

13. Приёма сигнала расстояние: 50-100 м. (на открытой местности)

14. Канал: 4 канала (4 устройств может быть подключен)

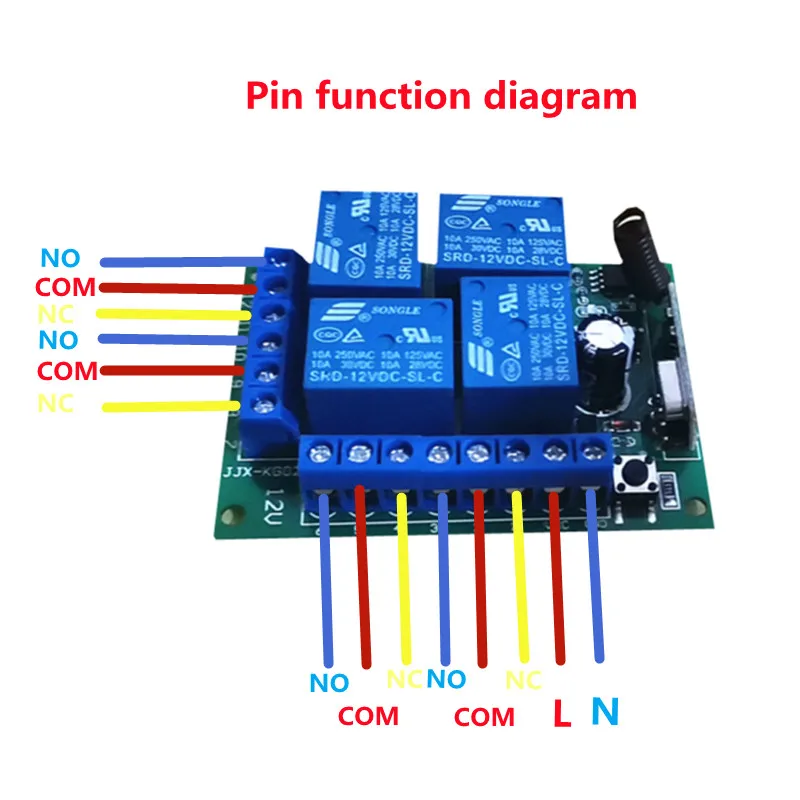

Pin-код функции:

+ V: положительный входной

Заземление: отрицательный вход

1. KC1 нормально закрытый реле (NC)

2. KC1 реле общего (COM)

3. KC1 нормально разомкнутый реле (нет)

4. KC3 нормально закрытый реле (NC)

5. KC3 реле общего (COM)

6. KC3 нормально разомкнутый реле (нет)

7. KC2 нормально закрытый реле (NC)

8. KC2 реле общего (COM)

9. KC2 нормально разомкнутый реле (нет)

10. KC4 нормально закрытый реле (NC)

11. KC4 реле общего (COM)

12. KC4 нормально разомкнутый реле (нет)

В тех случаях, когда реле активизируется, без и COM подключено.

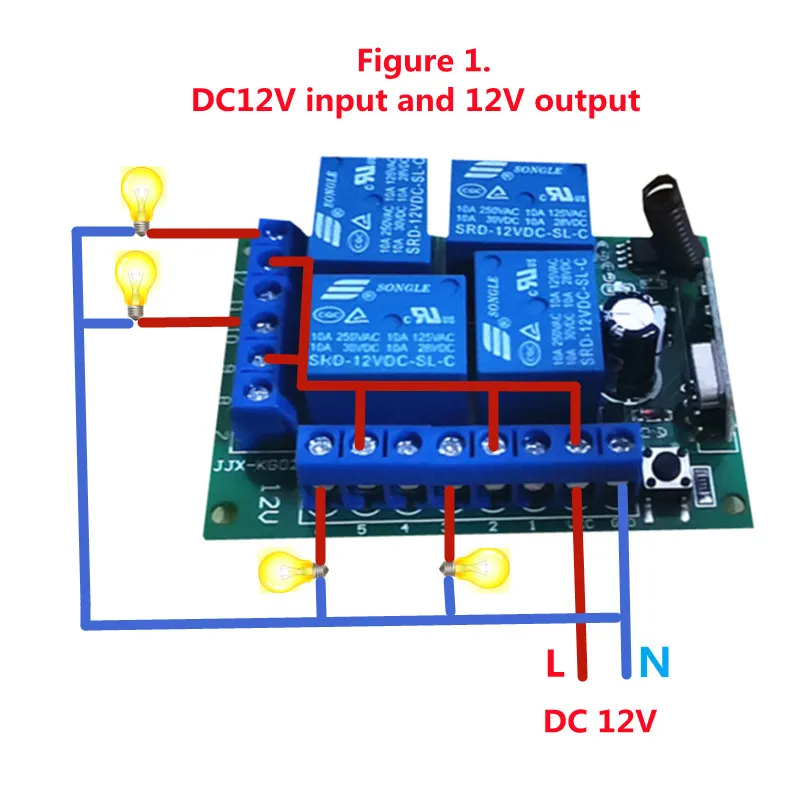

Заказ модель 1:

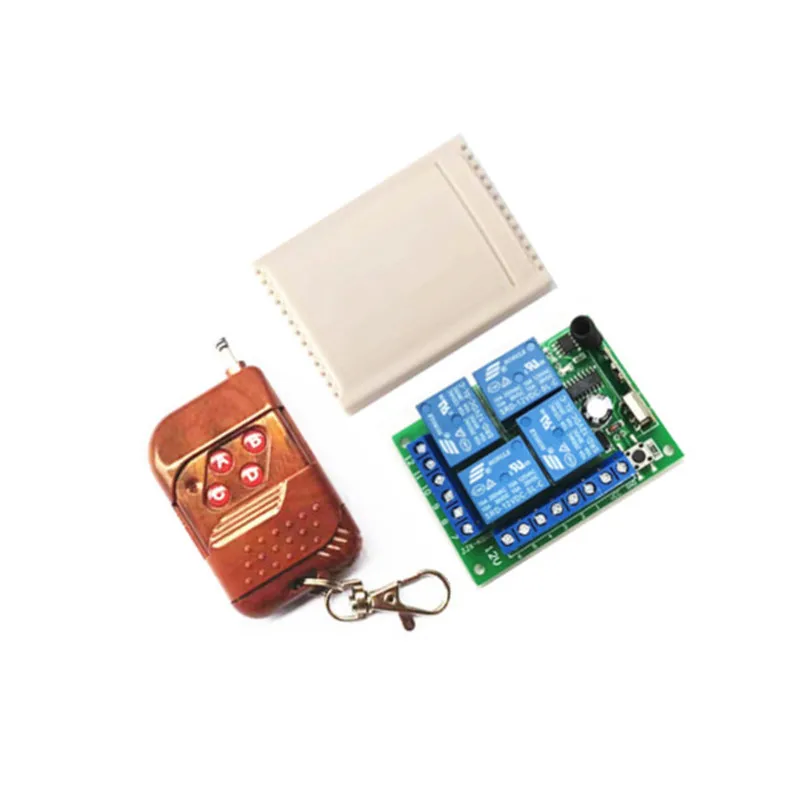

1 шт KR1204-4 и 1 пульт дистанционного управления

Детали:

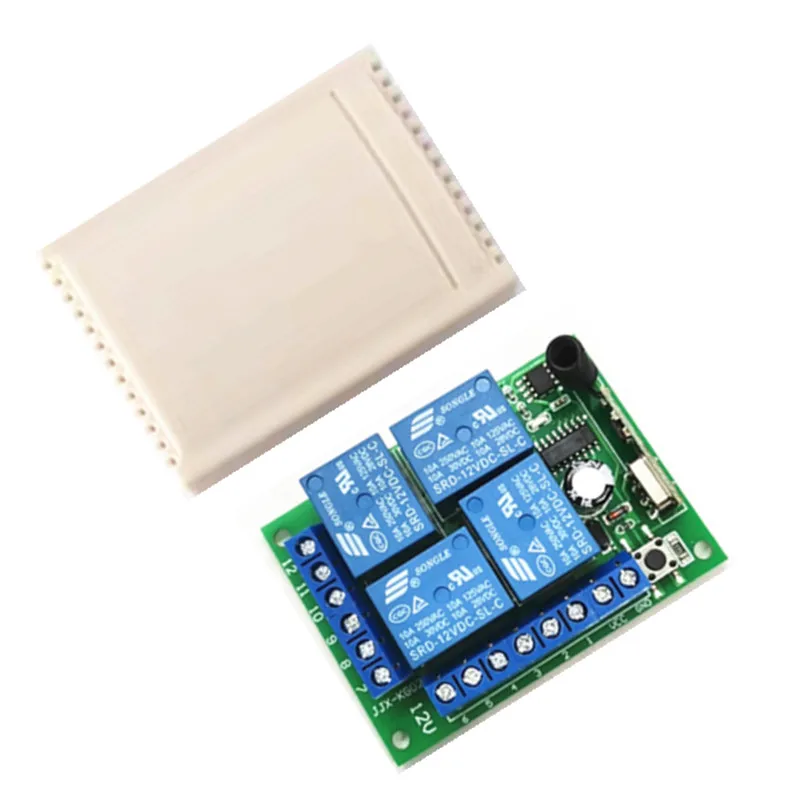

Приемник модуль автоматического включения света (KR1204-4): 1 шт с пластиковой оболочке

Пульт дистанционного управления: 1 шт. с батареей

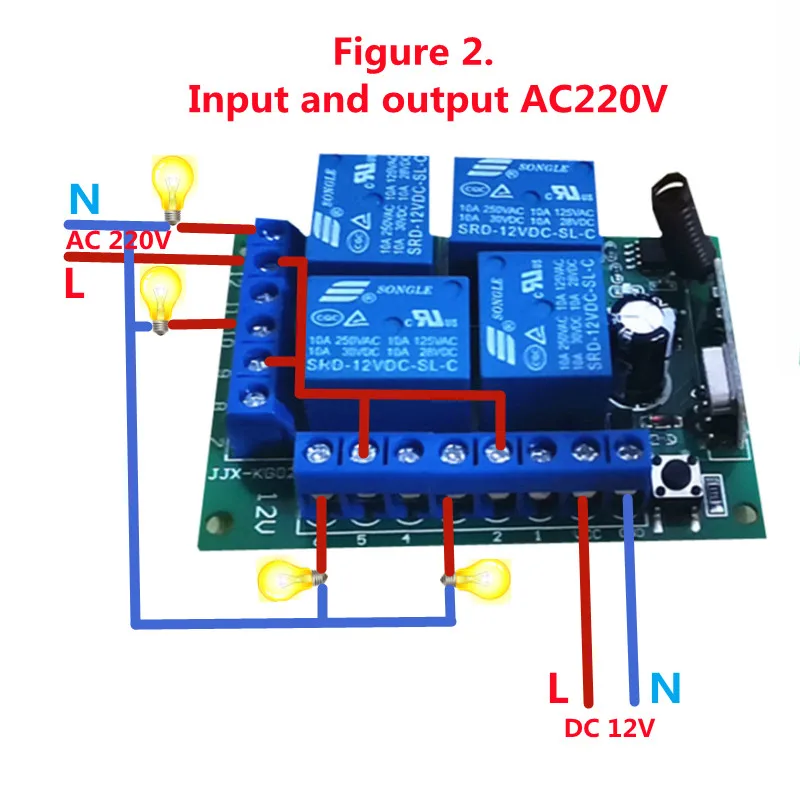

Режим 2:

Подключите штырьевых с любым другим дополнительного источника питания, выход создаст одной и той же напряжения сигнала в качестве дополнительного источника питания. Он может быть постоянного тока или переменного тока. В соответствии с решением дополнительного источника питания.

Но, пожалуйста, обратите внимание: дополнительный источник питания должен быть в пределах приемник модуль автоматического включения света-(DC5-12V, AC 85-240V).

Пожалуйста, проверьте ниже схемой для лучшего понимания.

Режим 3:

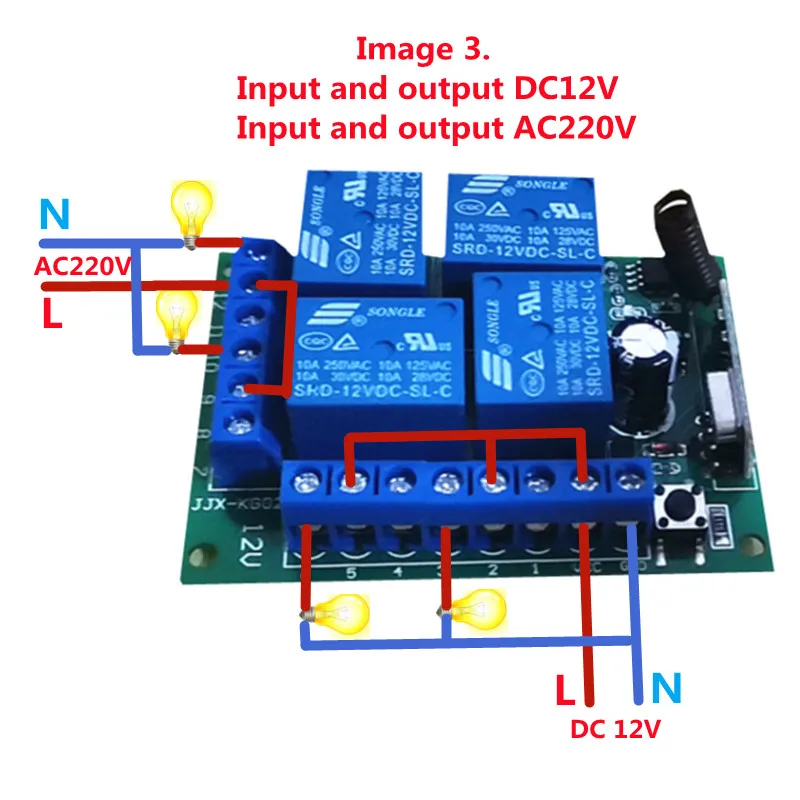

Mix режим работы: Вы также можете сделать 2 канала работают под постоянного тока выход режим, И 2 с выход переменного тока. Пожалуйста, проверьте ниже схемой для лучшего понимания.

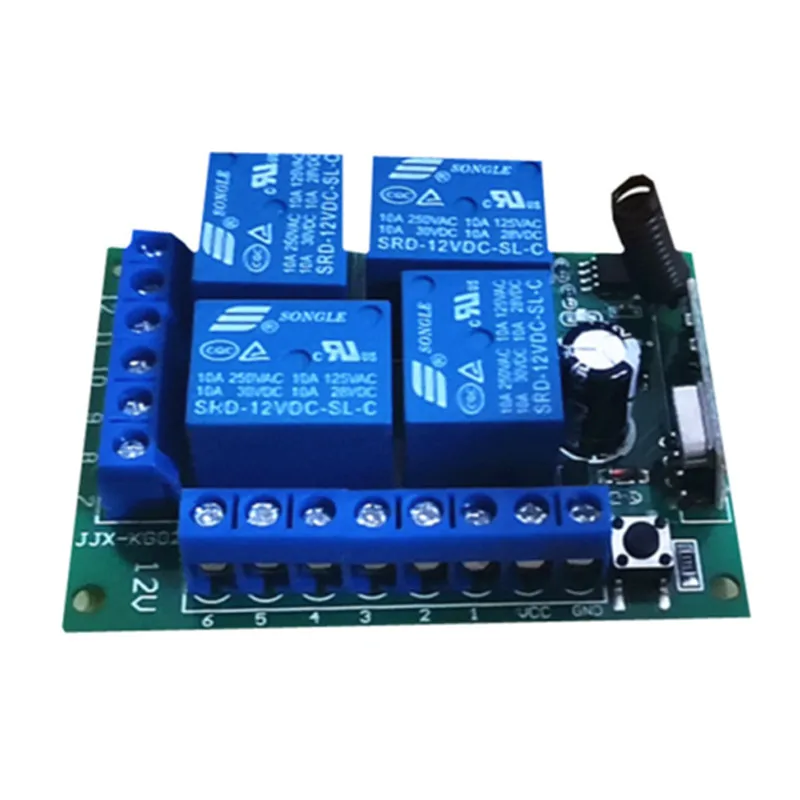

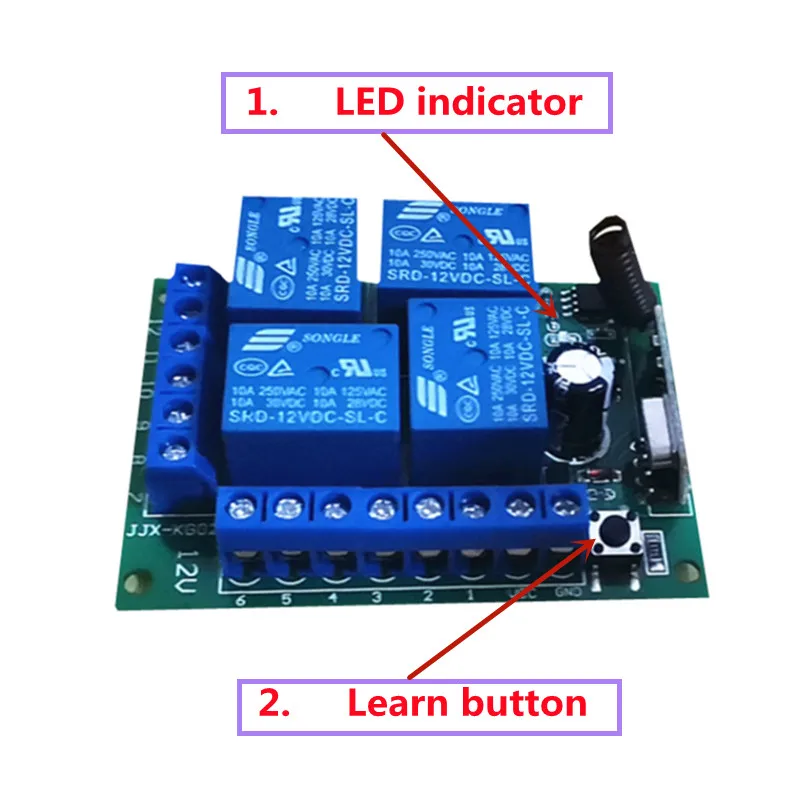

Пожалуйста, найдите клавишу обучения приемника модуль автоматического включения света при проверке на фотографии ниже:

4 клавиши (A, B, C, D) Пульт дистанционного управления и DC12V4 канальным приемником способ работы:

Шаг 1: Снимите оригинальный памяти в приемник

Нажмите кнопку обучения на приемнике 8 раз и подождите, пока светодиодные лампы на Ресивер для вспышки В 5 раз. Код будет очищен.

После очистки кода, весь дистанционного перестанет работать.

Шаг 2: 4 кнопки (A, B, C, D) пульт дистанционного управления может быть настроен в 7 режимов:

1: Мгновенный режим:

Нажмите кнопку обучения на приемнике один раз, чтобы войти в Переключатель режим настройки..

Ждать до тех пор, пока индикатор загорается и входит в режим обучения.

Нажмите кнопку «А» кнопку на пульте дистанционного управления, а затем нажмите кнопку «B». Светодиодные лампы на приемнике дважды мигнет 3 раза, а затем гаснет.

Успешного обучения. Кодирования был очень успешным.

Нажмите кнопку «А» кнопку на пульте дистанционного управления и реле включается. Отпустите кнопку «А» кнопку на пульте дистанционного управления и реле выключится.

Нажмите кнопку «B» кнопку на пульте дистанционного управления и реле будет зафиксировано какое-либо движение. Отпустите кнопку «B» кнопку на пульте дистанционного управления и реле выключится.

2: самоблокирующийся режим:

Нажмите кнопку обучения на приемнике дважды, чтобы войти в Переключатель режим настройки.

Ждать до тех пор, пока индикатор загорается и входит в режим обучения.

Нажмите кнопку «А» кнопку на пульте дистанционного управления, а затем нажмите кнопку «B». Светодиодные лампы на приемнике дважды мигнет 3 раза, а затем гаснет.

Обучение. Кодирования был очень успешным.

Нажмите кнопку «А» кнопку на пульте дистанционного управления и реле включается. Нажмите клавишу «А» кнопку на пульте дистанционного управления и реле выключается.

Нажмите кнопку «B» кнопку на пульте дистанционного управления и реле будет зафиксировано какое-либо движение. Затем нажмите кнопку «B» кнопку на пульте дистанционного управления и реле выключается.

3. Режим блокировки:

(A), очистка памяти кода в приемник снова:

Нажмите кнопку обучения на приемнике 8 раз, и код будет очищен.

После очистки кода, весь дистанционного перестанет работать.

(B) нажмите кнопку «обучения "кнопки на приемнике в три раза. Введите Переключатель режим настройки.

Ждать до тех пор, пока индикатор загорается и входит в режим обучения.

Нажмите кнопку «А» кнопку на пульте дистанционного управления, а затем нажмите кнопку «B». Светодиодные лампы на приемнике дважды мигнет 3 раза, а затем гаснет.

Обучение. Кодирования был очень успешным.

Нажмите на кнопку сопряжения на пульте дистанционного управления кнопку «А», реле подключается (начала работы), затем нажмите на кнопку сопряжения на пульте дистанционного управления кнопку «B», реле отключено (ввода в эксплуатацию). Еще одним каналом открыт (начинает работать)

Нажмите, чтобы остановить. B) открыт. Нажмите кнопку B, чтобы остановить и нажмите, чтобы открыть. Конвертировать друг к другу.

4. 2CH мгновенный + 2CH переключения:

Нажмите четыре раза кнопку обучения на приемнике дважды (светодиод на приемнике плата будет одновременно сигнала) затем нажмите любую из кнопки пульта дистанционного управления, чтобы отправить три сигнала через пульт дистанционного управления светодиойдный Шарообразная для того, чтобы сообщить об этом установка.

5. 2CH мгновенный + 2CH защелки:

Нажмите кнопку обучения на приемнике пять раз (светодиод на приемнике плата будет одновременно сигнала), затем нажмите любую из кнопки пульта дистанционного управления, И светодиод будет отправлен в три раза с помощью пульта дистанционного управления для того чтобы просигнализировать настройки.

6. 2CH тогл + 2CH защелки:

Нажмите кнопку обучения на приемнике дважды шесть раз (светодиод на приемнике плата будет сигнал В одно и то же время), затем нажмите любую из кнопок пульта дистанционного управления, И светодиодный индикатор с пульта ДУ отправим три раза, чтобы сигнал настройки успеха.

7. 2CH защелка + 2CH защелки:

Пресс-в семь раз кнопку обучения на приемнике дважды (светодиодный индикатор на приемнике плата будет одновременно сигнал), затем нажмите любую из кнопок пульта дистанционного управления, И пульт дистанционного управления светодиойдный Шарообразная подаст сигнал три раза, чтобы указать, что Настройка успешно выполнено.
