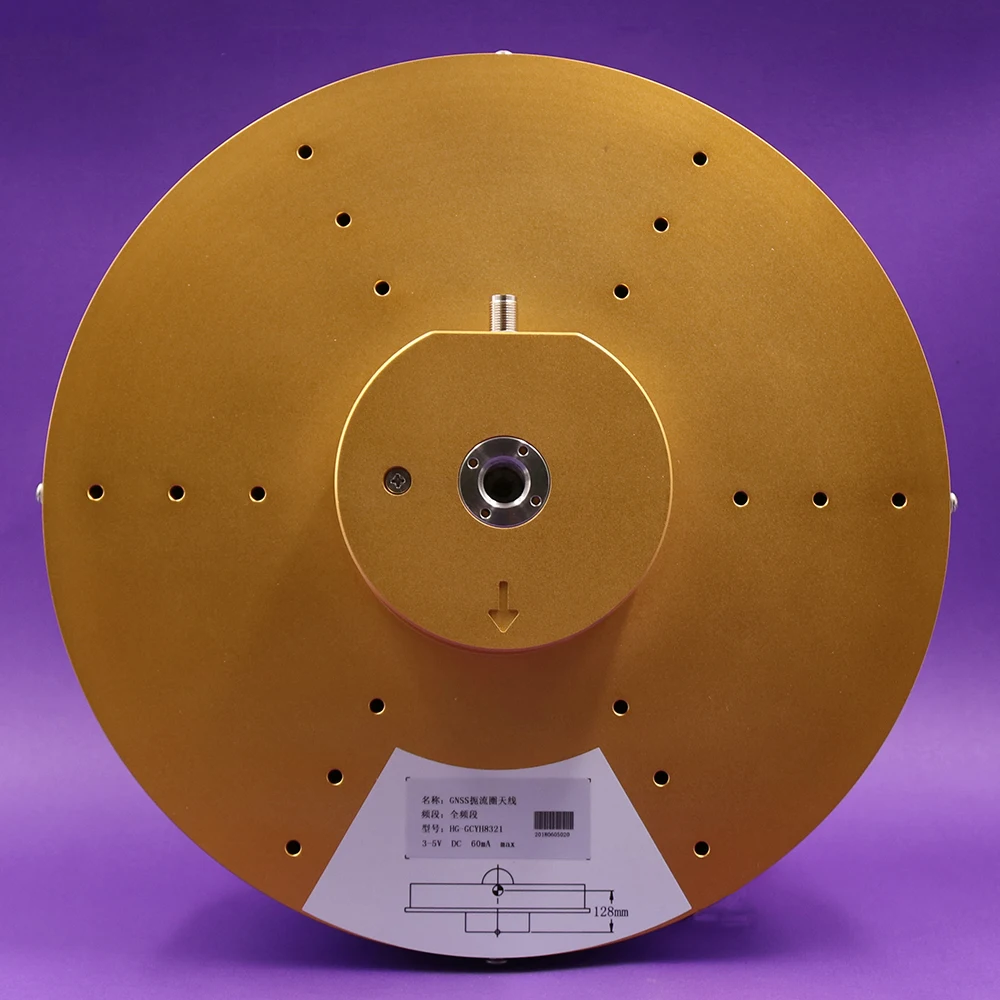

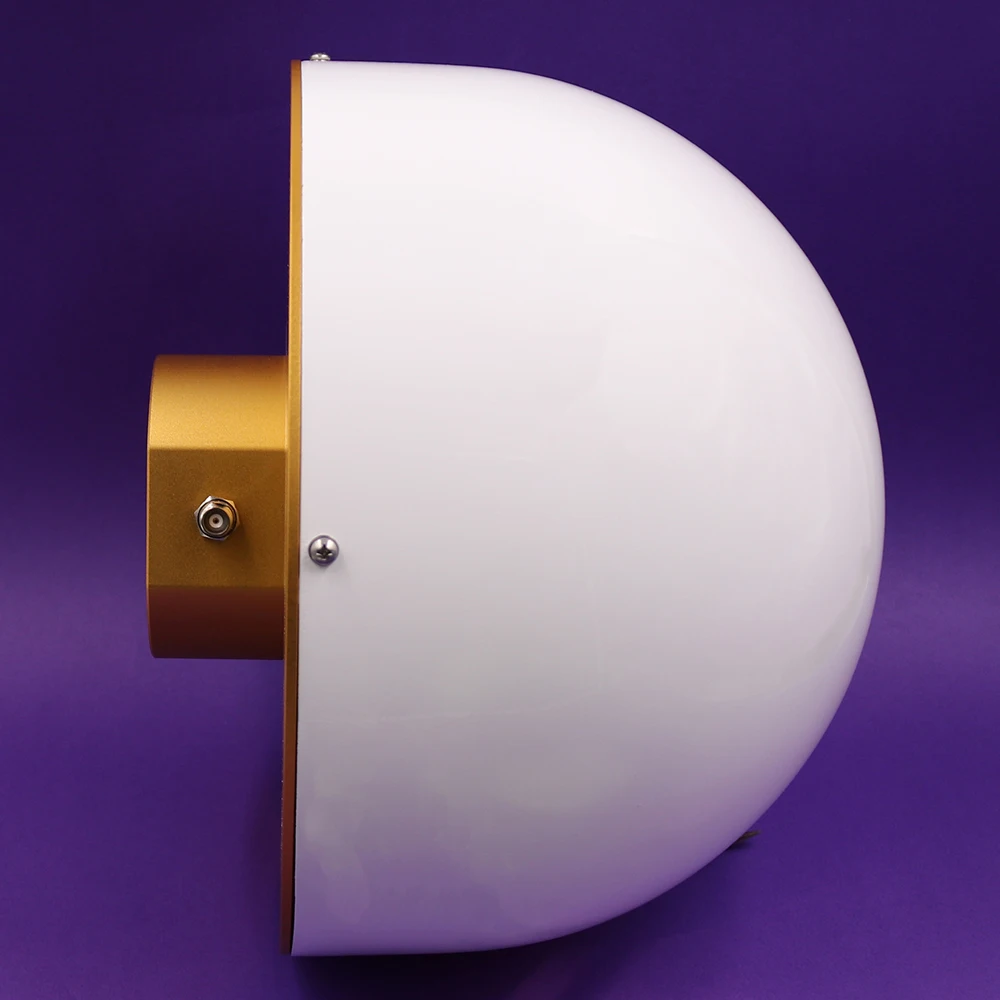

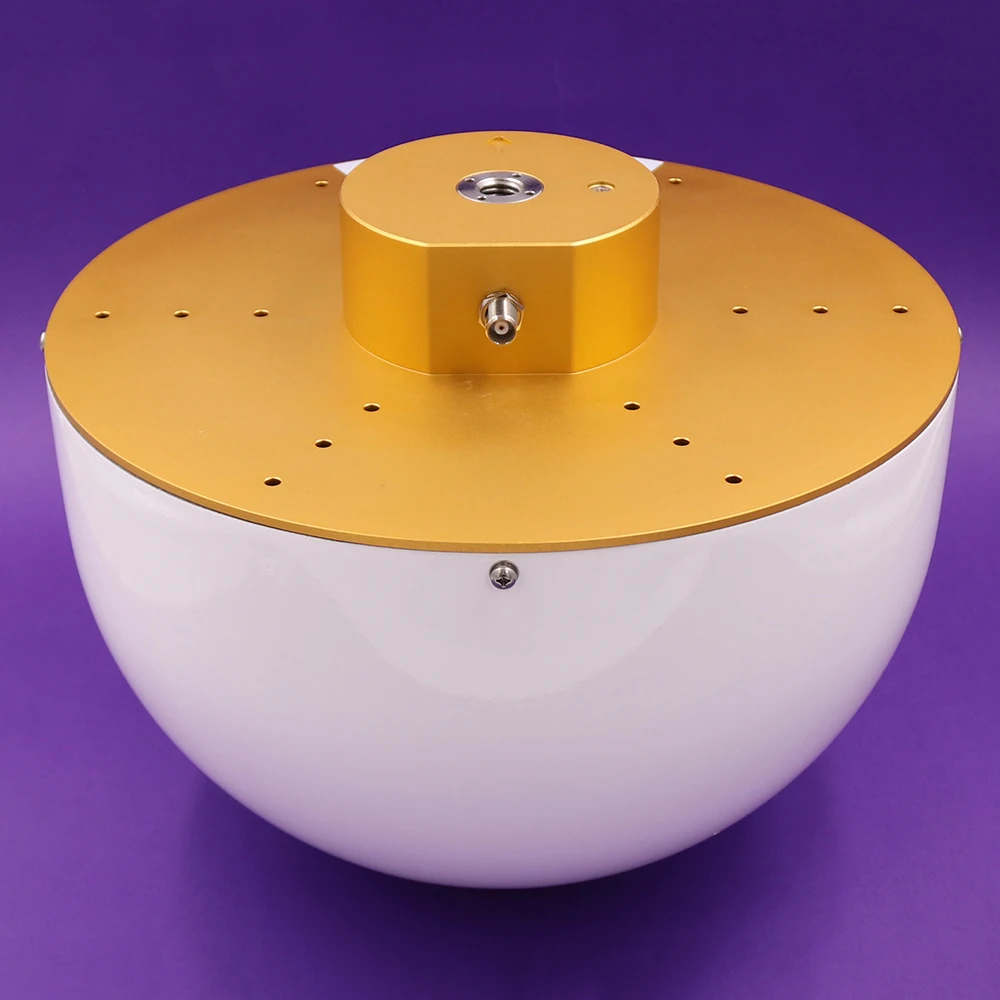

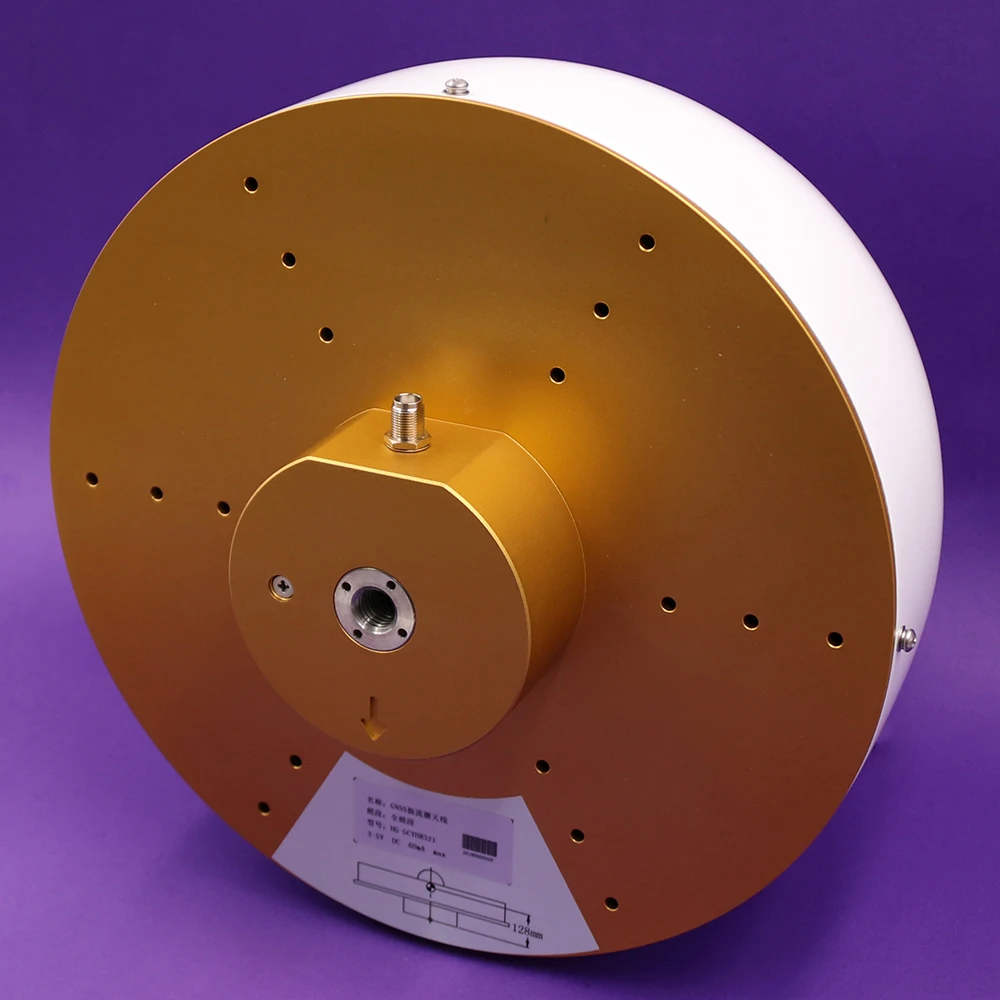

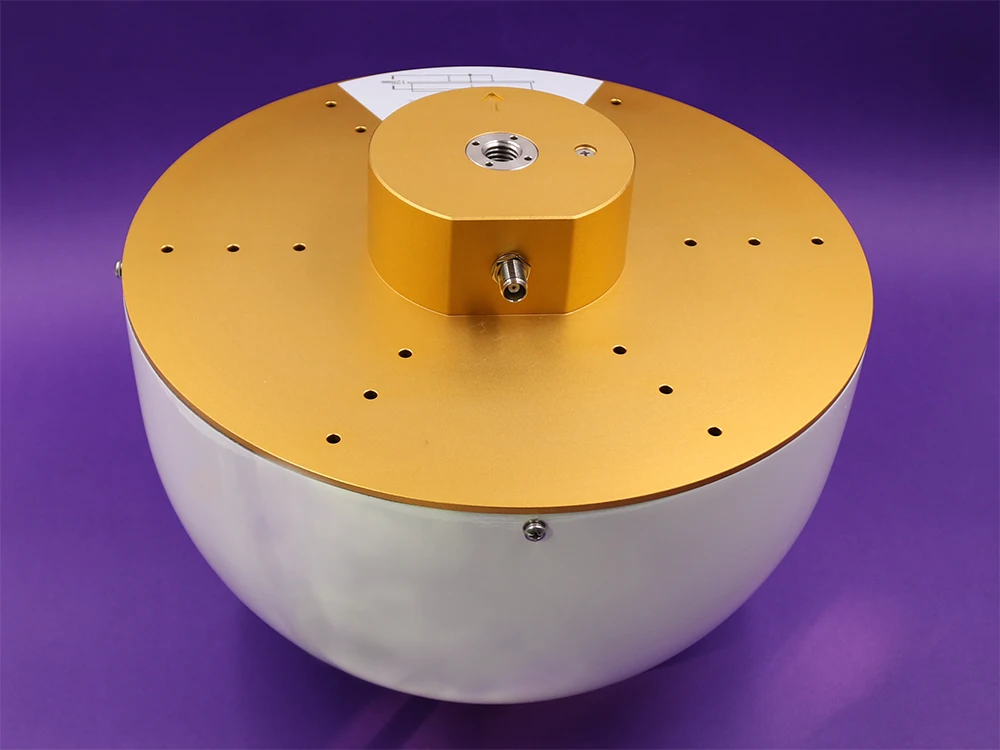

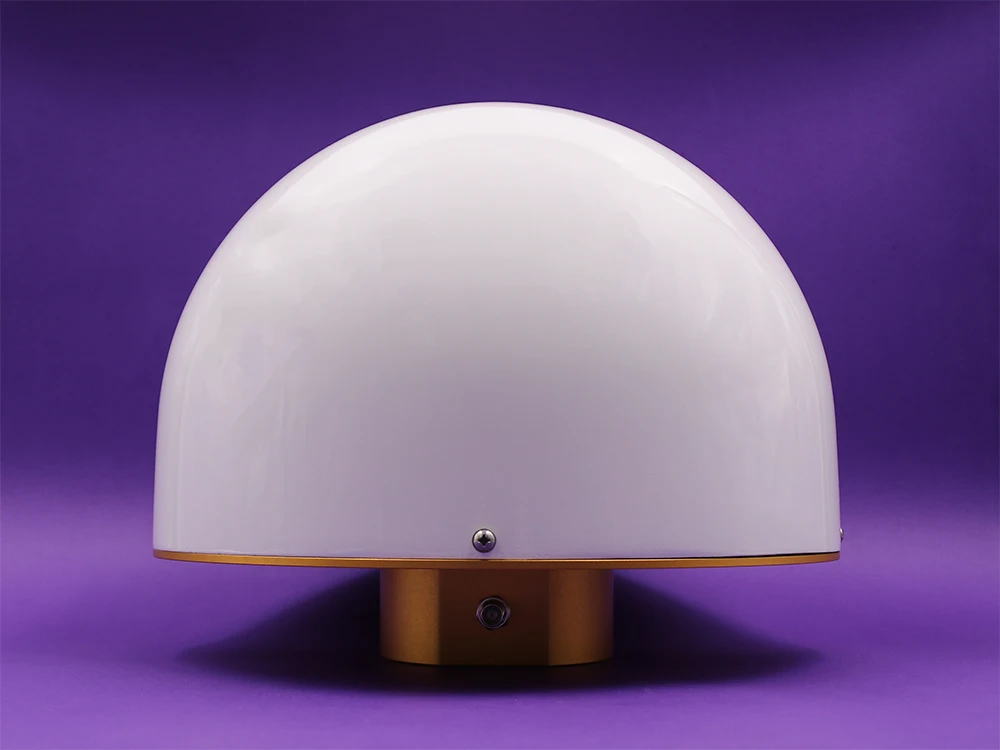

BEITIAN 3-18V GNSS антенна GPS/Glonass/Beidou/Galileo CORS 3D дроссельная кольцевая RTK GPS система

Характеристики

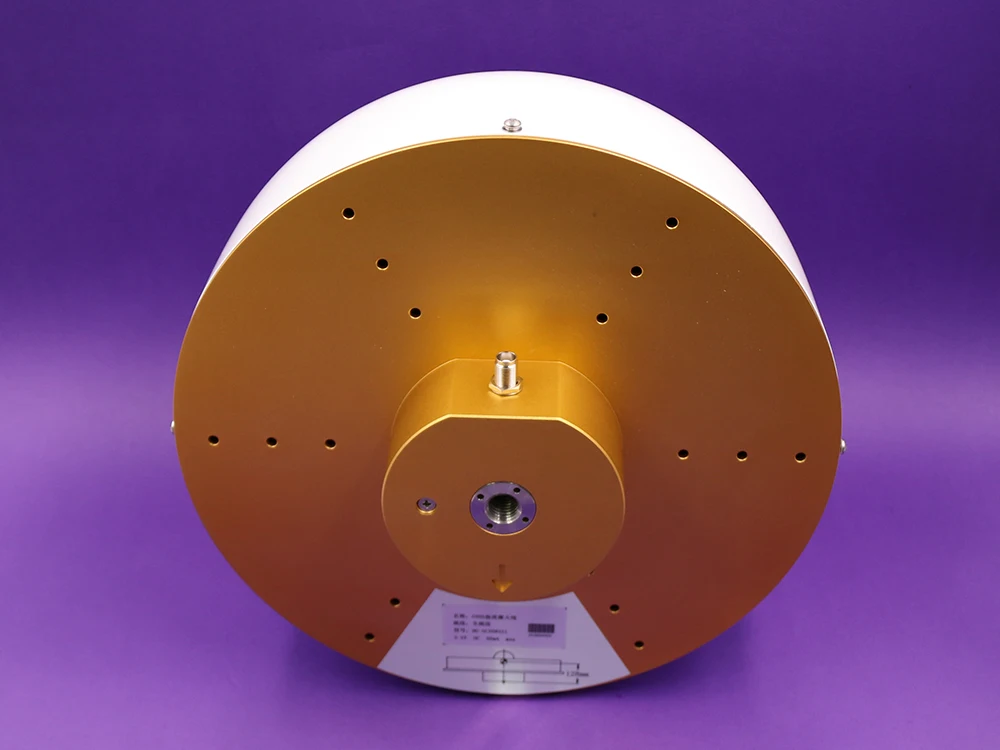

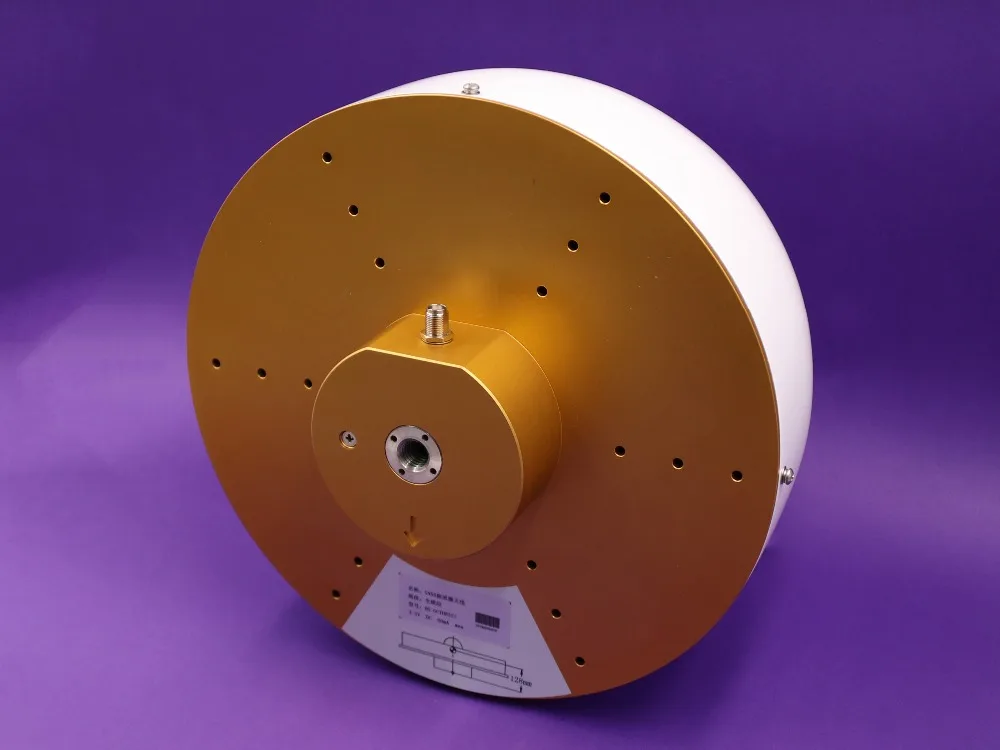

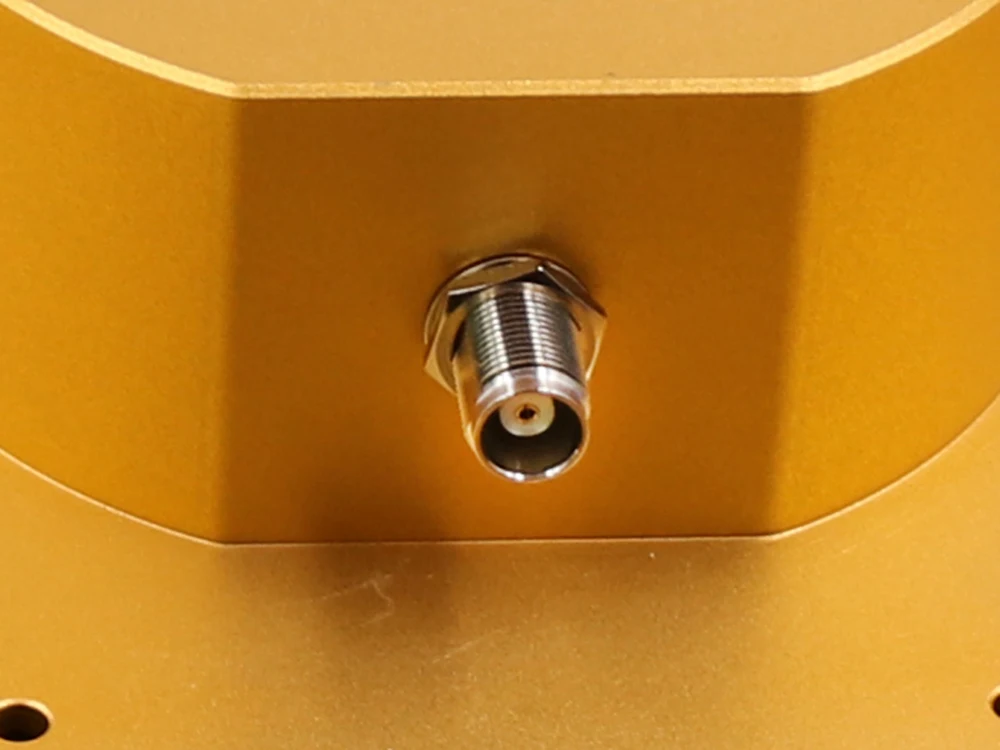

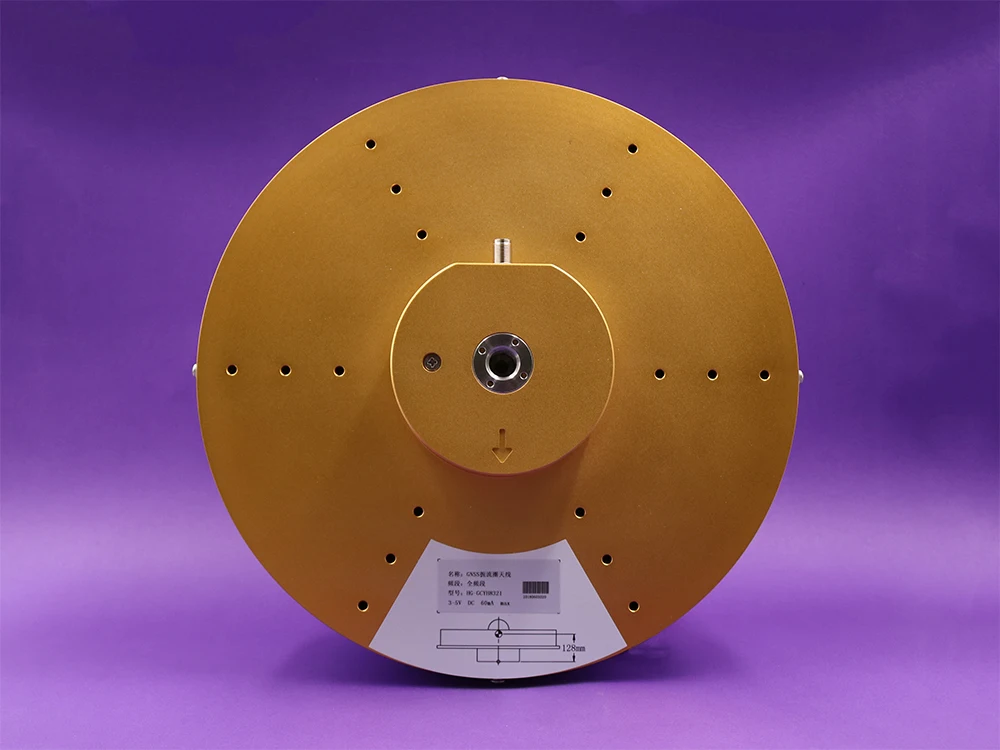

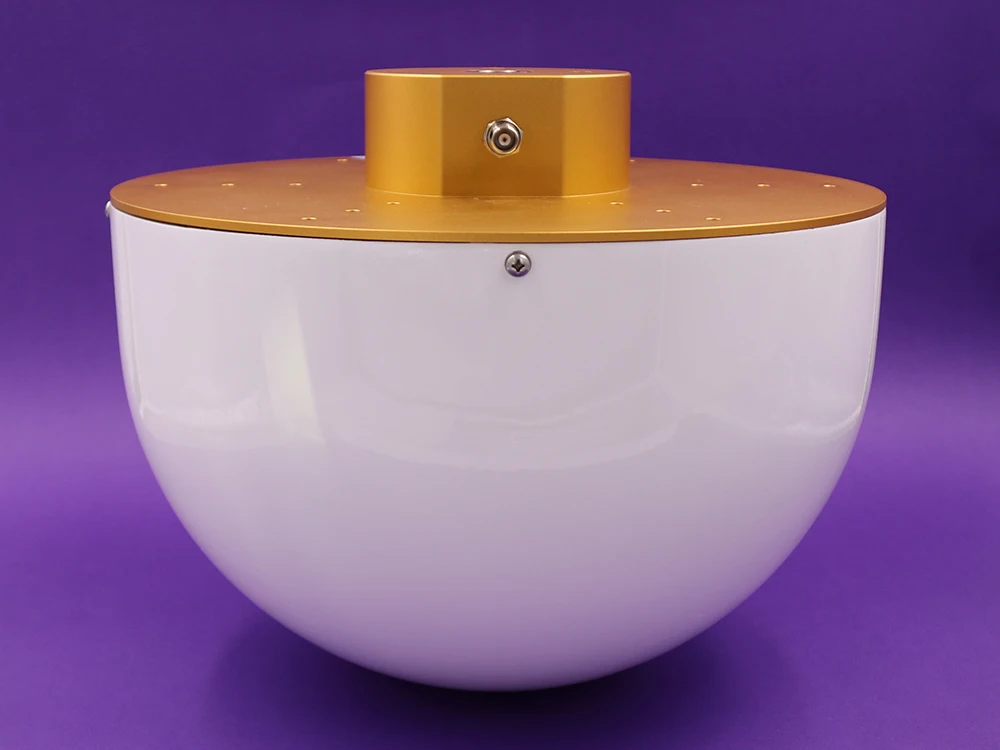

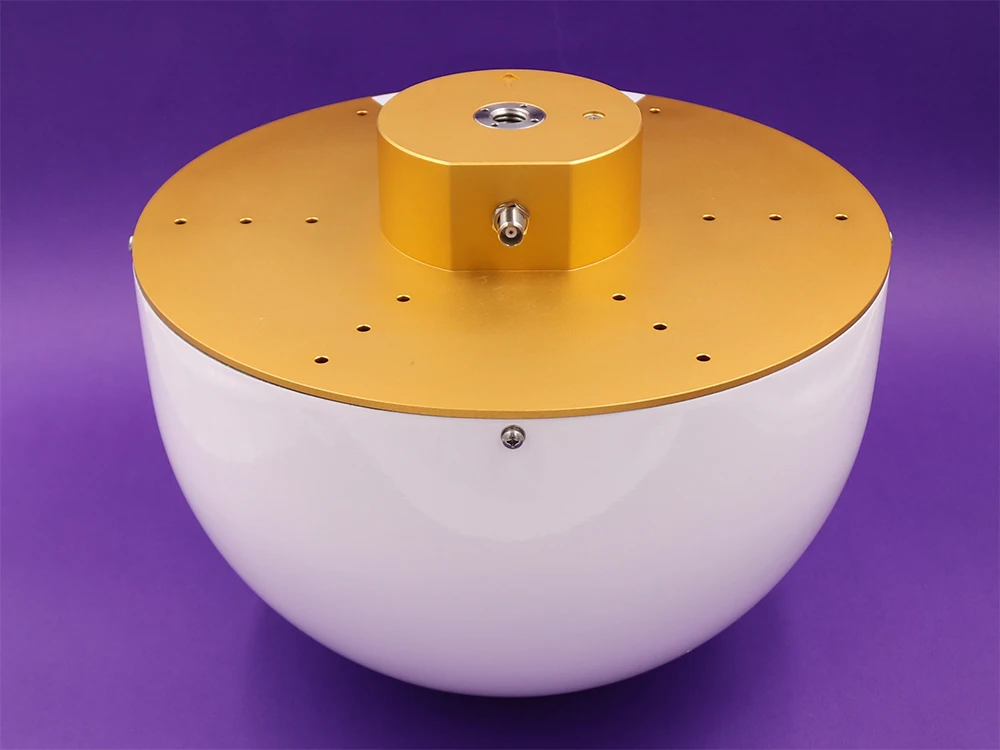

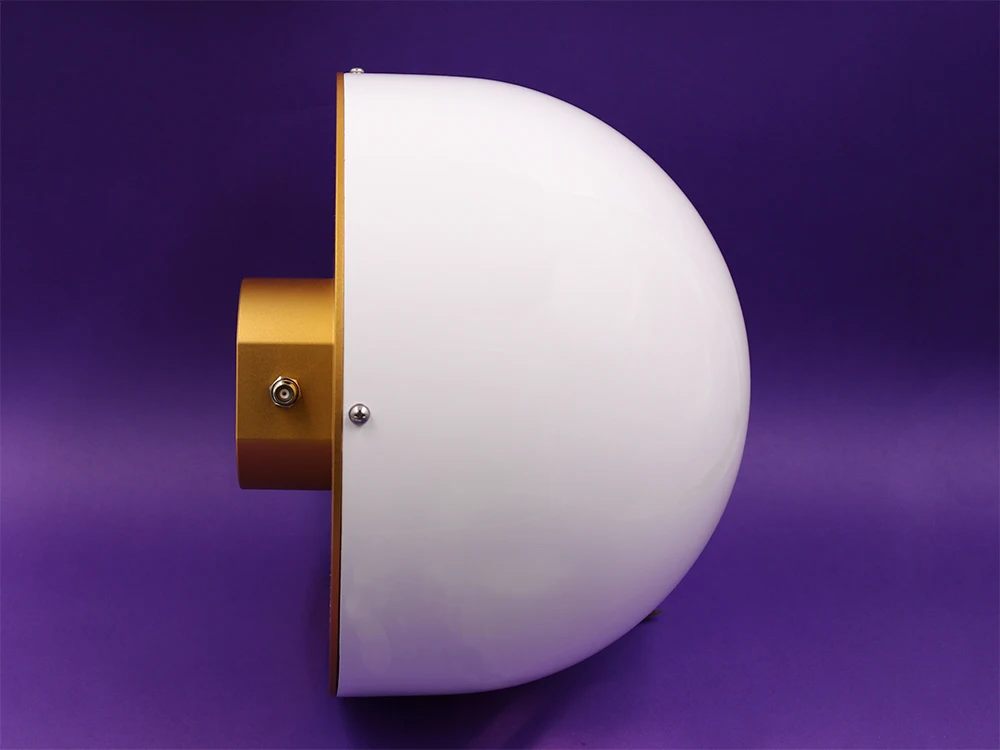

BEITIAN Новая 3-18 в GNSS антенна, GPS/ГЛОНАСС/Beidou/Galileo,CORS GNSS 3D дроссельная кольцевая антенна, RTK GPS система, TNC-K,BT-379

Информация о продукте BT-379 GNSS полнодиапазонная антенна дроссельной навигации и позиционирования, включая Beidou B1/B2/B3, GPS L1/L2/L5, GLONASS L1/L2, GALILEO E1/E2/E5/E6 и т. Д. Уникальная конструкция шасси choke обеспечивает отличную защиту от помех. Антенна Подходит для измерения, определения направления, синхронизации, навигации и других приложений. Он широко используется в опорных станциях, мониторинге деформации, предсказании землетрясений, переадресации спутниковых сигналов и других местах. BT-379 GNSS дроссельная антенна может быть установлена на кораблях, транспортных средствах или различных зданиях. Технические характеристики Фазовый центр является стабильным и точность достигает уровня миллиметра. Подавление сигнала с несколькими путями может быть эффективно реализовано кольцевой структурой дросселя. Антенна обладает высоким коэффициентом усиления при низкой высоте и сильной способностью отслеживания для низкоуровневых спутниковых сигналов, что обеспечивает чувствительность приема спутниковых сигналов. Низкий коэффициент усиления шума высокий, и кабель может достигать 100 м. Radome структура может эффективно обеспечить водонепроницаемость, снег и защиту от загрязнения, подходит для длительной работы на открытом воздухе. Пассивная антенна Полос GPS L1/L2/L5 ГЛОНАСС G1/G2 Бэйдоу B1/B2/B3 GALILEO E1/E2E5a/E5b/E6 Коэффициент усиления на Зенит L1 ≥ 6,5 L2 ≥ 5,5 L5 ≥ 5,5 L1 ≥ 6,5 L2 ≥ 6,0 B1 ≥ 6,5 B2 ≥ 6,5 B3 ≥ 6,0 E1,E2 ≥ 6,0 E5a,b≥ 5,5 E6 ≥ 5,5 Поляризации RHCP Горизонтальное покрытие 360 ° Выход сопротивление 50Ω Выход КСВН <1,5 Осевой коэффициент на Зенит <1.5dB Фаза-точность центра 1 мм или более Низкая Шум усилитель Усиление (дБ) 50 ± 2 Выход КСВН ≤ 2,0 Уровень шума (дБ) ≤ 1,8 Задержка дифференциальной передачи ≤ 5ns Напряжение питания (В постоянного тока) 3,0 V-18,0 V Ток подачи (мА) ≤ 50 Механические характеристики Размер (мм) Φ379mm * 291 мм Вес (кг) 6,0 Разъем TNC-K Класс защиты от попадания влаги и пыли IP67 Операционной Защита окружающей среды Операционной Температура -45 ~ + 85 ℃ Для хранения Температура -55 ~ + 85 ℃ Влажность 95% без конденсации

Каковы особенности кольцевой антенны 3D choke?

Он предназначен для покрытия GPS, BDS, GLONASS, Galileo всех частотных систем, может быть широко применен в области геодезии, авиации, Корс станции, правительства, военных и тяжелых строительных механических управления и т. Д.

Особенности:

1. Фазовый центр может достигать миллиметра, высокая стабильность и повторяемость.

2. Принять Усовершенствованный дизайн кольца 3D дросселя, может наилучшим образом контролировать эффект мульти-траектории спутниковых сигналов.

3. С низкой высотой и высоким коэффициентом усиления, он имеет сильную способность отслеживания низкого уровня спутника, для того, чтобы обеспечить достаточное количество спутников для измерительной системы.

4. LNA имеет высокий коэффициент усиления, который обеспечивает работу с длинным кабелем более 100 метров.

5. Специальная водонепроницаемая и Пыленепроницаемая конструкция для обеспечения абсолютного Уплотнения Деталей ядра, и способная для длительного использования на открытом воздухе.

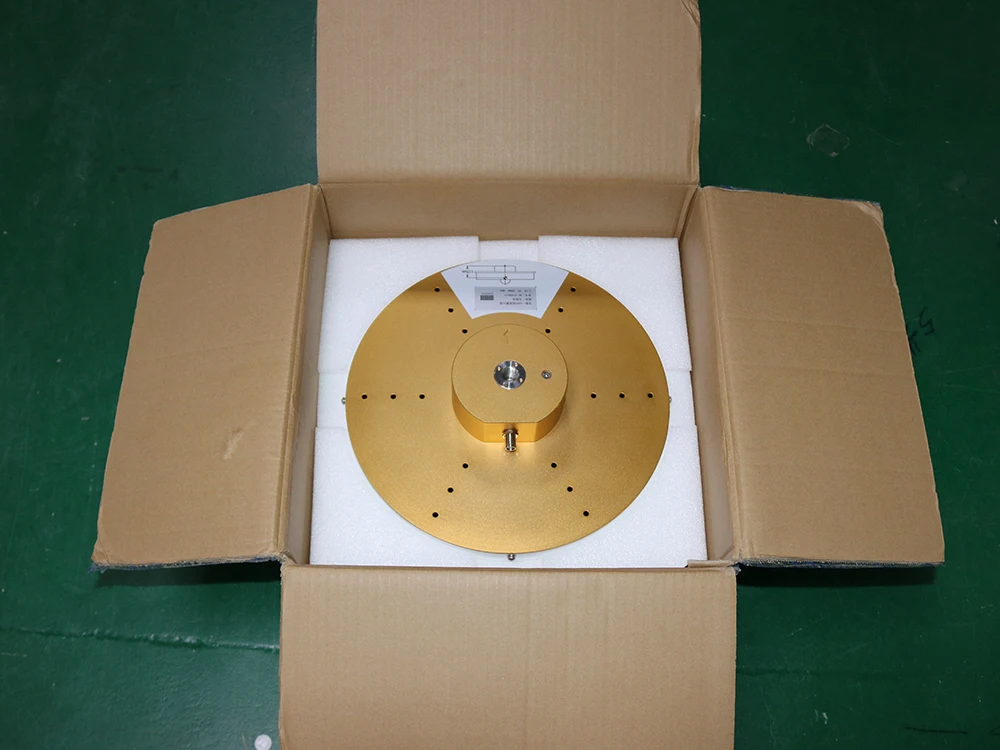

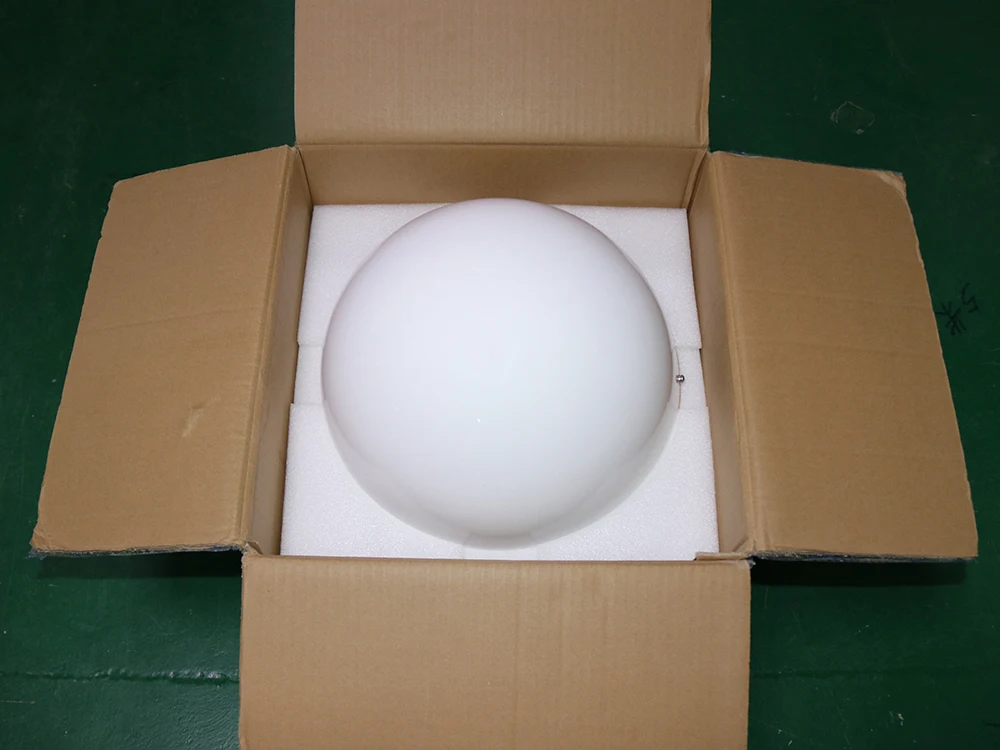

1 шт GNSS 3D дроссельная кольцевая антенна
