Характеристики
Маленький размер микросхем GPS модуль Антенна GPS ГЛОНАСС двойной GNSS модуль с 4M вспышкой, 20 мм * 20 мм * 6 мм, BN-200

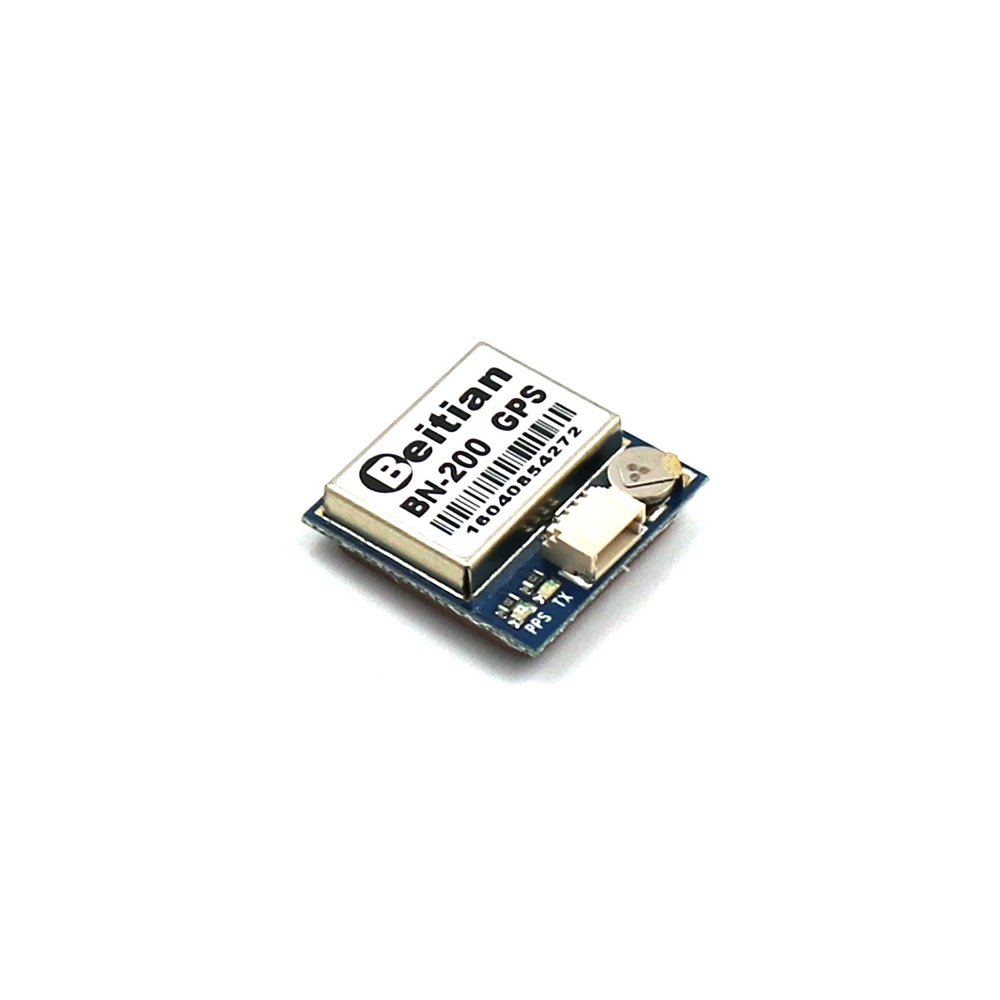

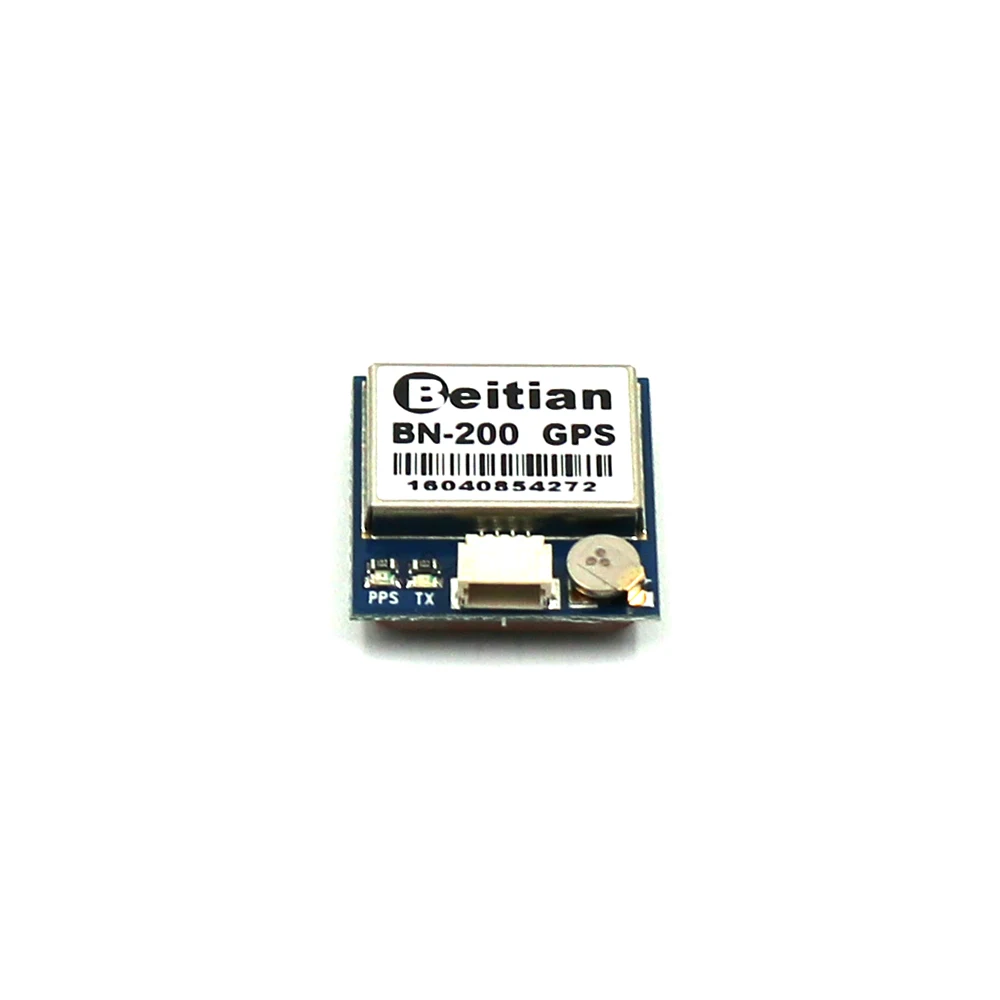

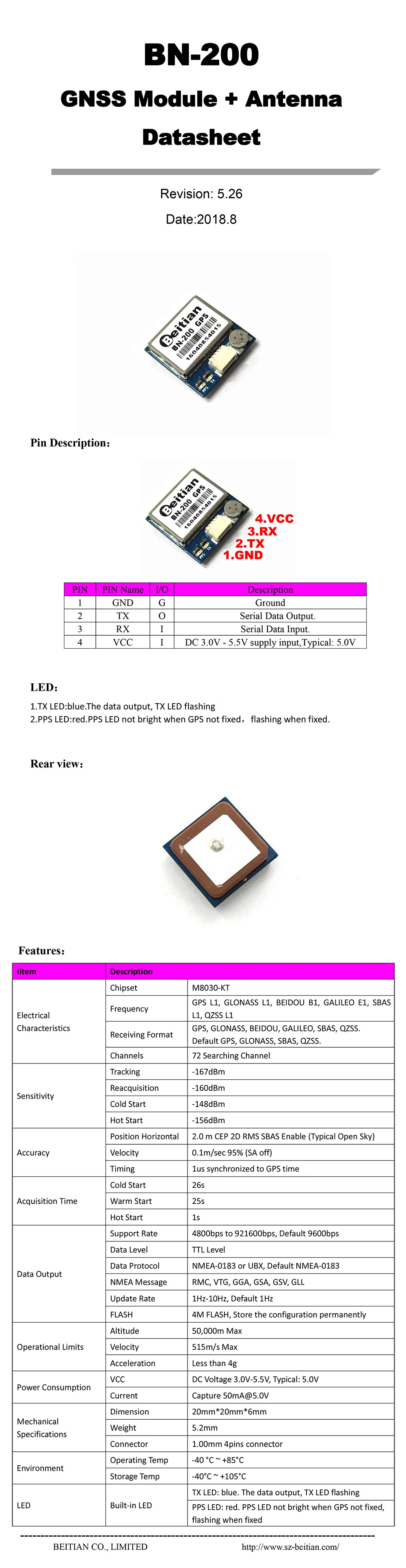

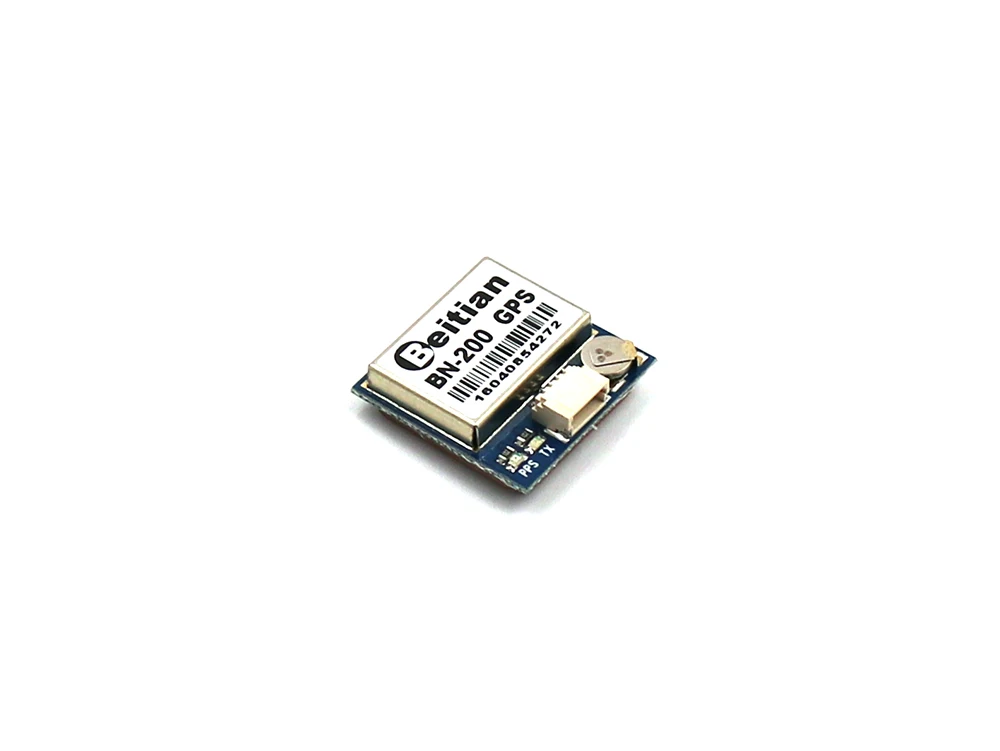

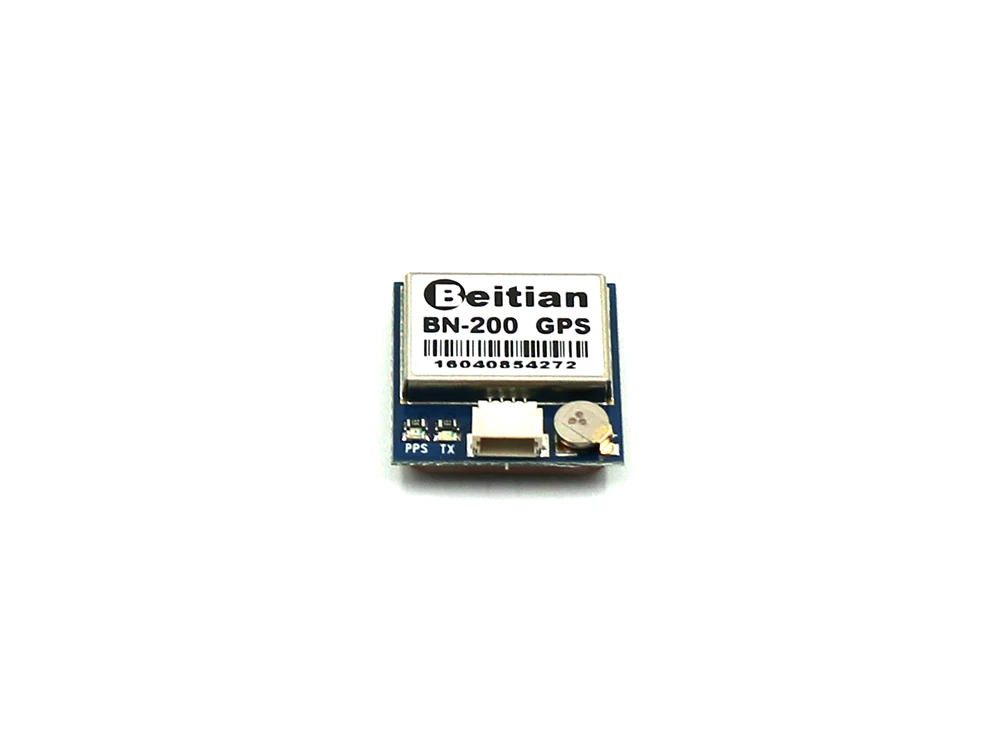

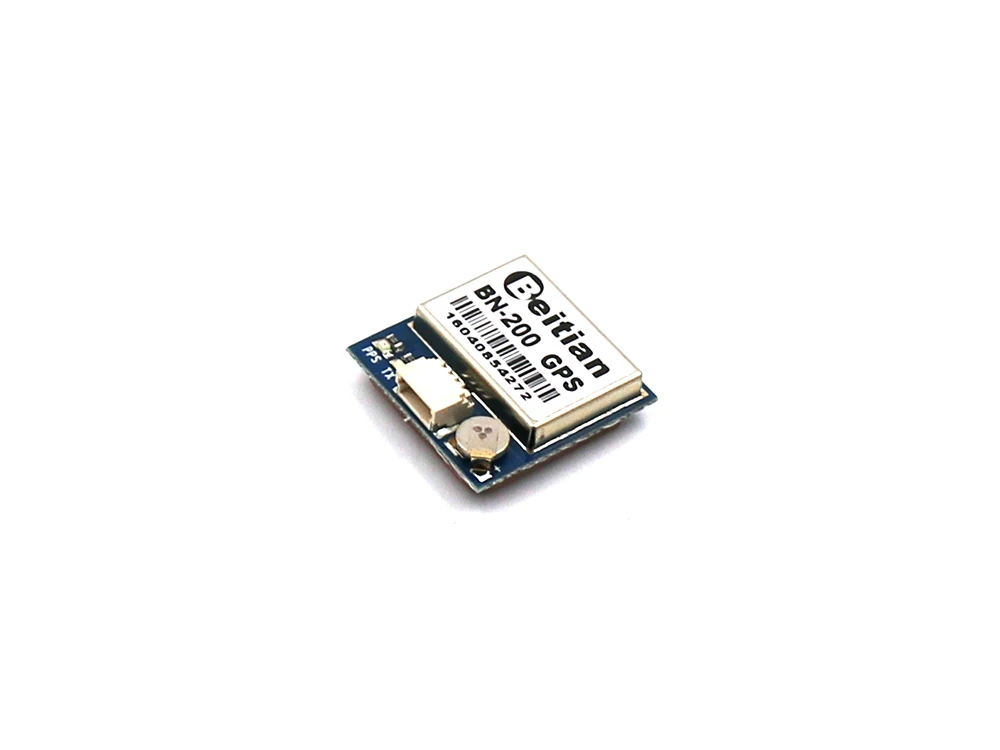

BN-200 модуль GNSS
Особенности:
|
Iitem |
Описание продукта: |
|
|
Электрические характеристики |
Чипсет |
M8030-KT |
|
Частота |
GPS L1, GLONASS L1, BEIDOU B1, GALILEO E1, SBAS L1, QZSS L1 |
|
|
Формат приема |
GPS, GLONASS, BEIDOU, GALILEO, SBAS, QZSS. По умолчанию GPS, ГЛОНАСС, SBAS, QZSS. |
|
|
Каналы |
72 поиск канала |
|
|
Чувствительность |
Отслеживания |
-167dBm |
|
Повторного приобретения |
-160dBm |
|
|
Холодный старт |
-148dBm |
|
|
Быстрый запуск |
-156dBm |
|
|
Точность |
Положение по горизонтали |
2,0 m CEP 2D RMS SBAS Enable (типичное открытое небо) |
|
Равных угловых скоростей |
0,1 м/сек 95% (SA off) |
|
|
Сроки |
1us синхронизируется с GPS временем |
|
|
Время приема |
Холодный старт |
26s |
|
Теплый старт |
25s |
|
|
Быстрый запуск |
1s |
|
|
Данные Выход |
Поддержка скорость |
4800bps к 921600bps, по умолчанию 9600bps |
|
Данных уровня |
TTL уровня |
|
|
Протокол передачи данных |
NMEA-0183 или UBX, NMEA-0183 по умолчанию |
|
|
NMEA сообщение |
RMC, VTG, GGA, GSA, GSV, GLL |
|
|
Частота обновления |
1 Гц-10 Гц, по умолчанию 1 Гц |
|
|
Флэш-память |
4M FLASH, сохраните конфигурацию постоянно |
|
|
Рабочие пределы |
Высота над уровнем моря |
50000 м Макс |
|
Равных угловых скоростей |
515 м/с Max |
|
|
Ускорение |
Меньше, чем 4g |
|
|
Мощность потребления |
VCC |
DC Напряжение 3,0 V-5,5 V, типичный: 5,0 V |
|
В настоящее время |
Захвата 50мА/5,0 V |
|
|
Механический Технические характеристики |
Измерение |
20 мм * 20 мм * 6 мм |
|
Вес |
5,2 мм |
|
|
Разъем |
1,00 мм 4 контактный разъем |
|
|
Защита окружающей среды |
Рабочая температура |
-40 °C ~ + 85 °C |
|
Температура хранения |
-40 °C ~ + 105 °C |
|
|
Светодиодный |
Встроенный светодиодный |
TX светодиодный: синий. Вывод данных, TX светодиодный мигающий |
|
PPS светодиодный: красный. PPS светодиодный, не яркий, когда GPS не фиксируется, мигает при фиксации |
||

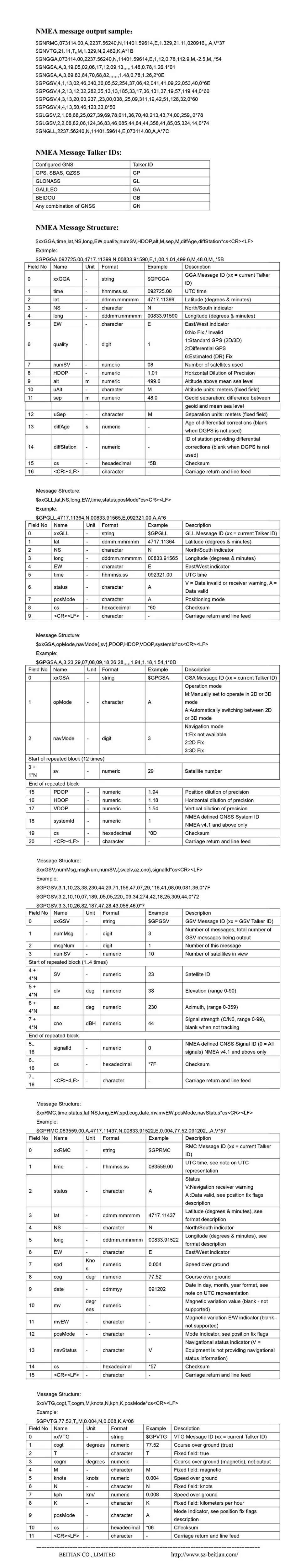

Вывод сообщения NMEA образец:
$ GNRMC, 073114,00, A, 2237,56240, N, 11401,59614, E,1.329,21.11,020916, A,V * 37
$ GNVTG, 21,11, T, M, 1,329, N, 2,462, K,A * 1B
$ GNGGA, 073114,00, 2237,56240, N, 11401,59614, E,1,12, 0,78, 112,9, M,-2,5, M, * 54
$ GNGSA,A,3,19,05,02,06,17,12,09,13, 1,48, 0,78, 1,26, 1*01
$ Gngsa, а, 3,69,83,84,70,68,82, 1,48, 0,78, 1,26, 2 * 0E
$ GPGSV,4,1,13,02, 46340, 36,05, 52254, 37,06, 42041, 41,09, 22053, 40,0 * 6E
$ GPGSV,4,2,13,12, 32282, 35,13, 13185, 33,17, 36131, 37,19, 57119, 44,0*66
$ GPGSV,4,3,13,20, 03237, 23,00,038, 25,09,311,19,42,51,128,32,0*60
$ GPGSV,4,4,13,50, 46123, 33,0*50
$ GLGSV,2,1,08,68, 25027, 39,69, 78011, 36,70, 40213, 43,74, 00259, 0*78
$ GLGSV,2,2,08,82, 06124, 36,83, 46085, 44,84, 44358, 41,85, 05324, 14,0*74
$ GNGLL, 2237,56240, N, 11401,59614, E, 073114,00, A,A * 7C

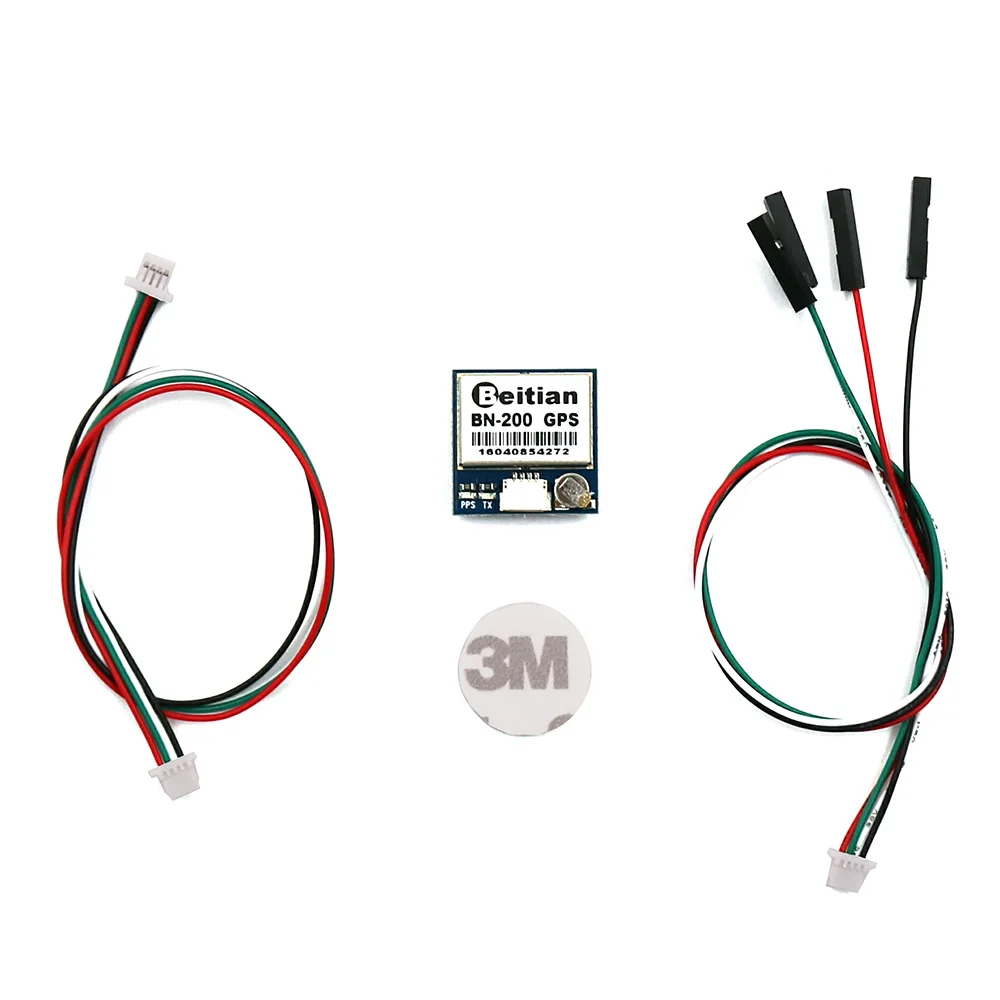

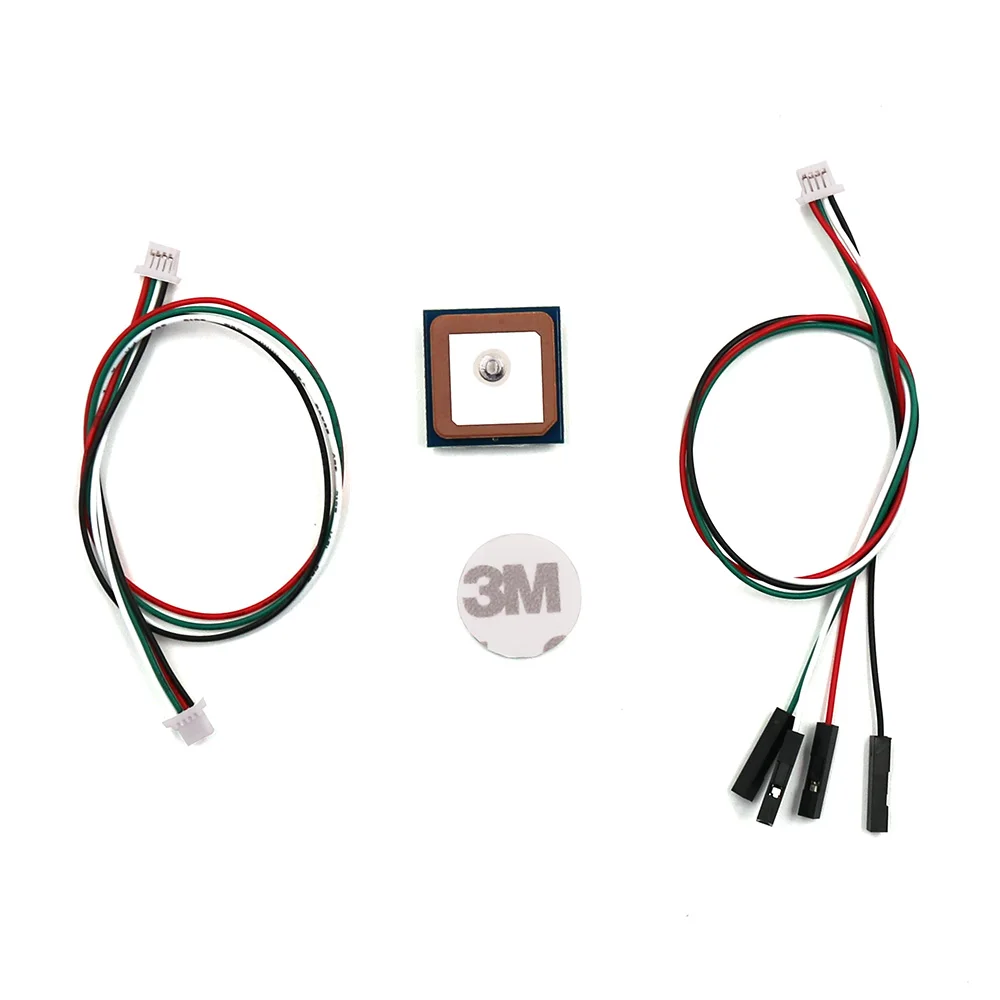

1 * BN-200 GNSS модуль
2 * кабель
