5 шт. GY MAX4466 электретный микрофон усилитель Breakout плата с регулируемым

Характеристики

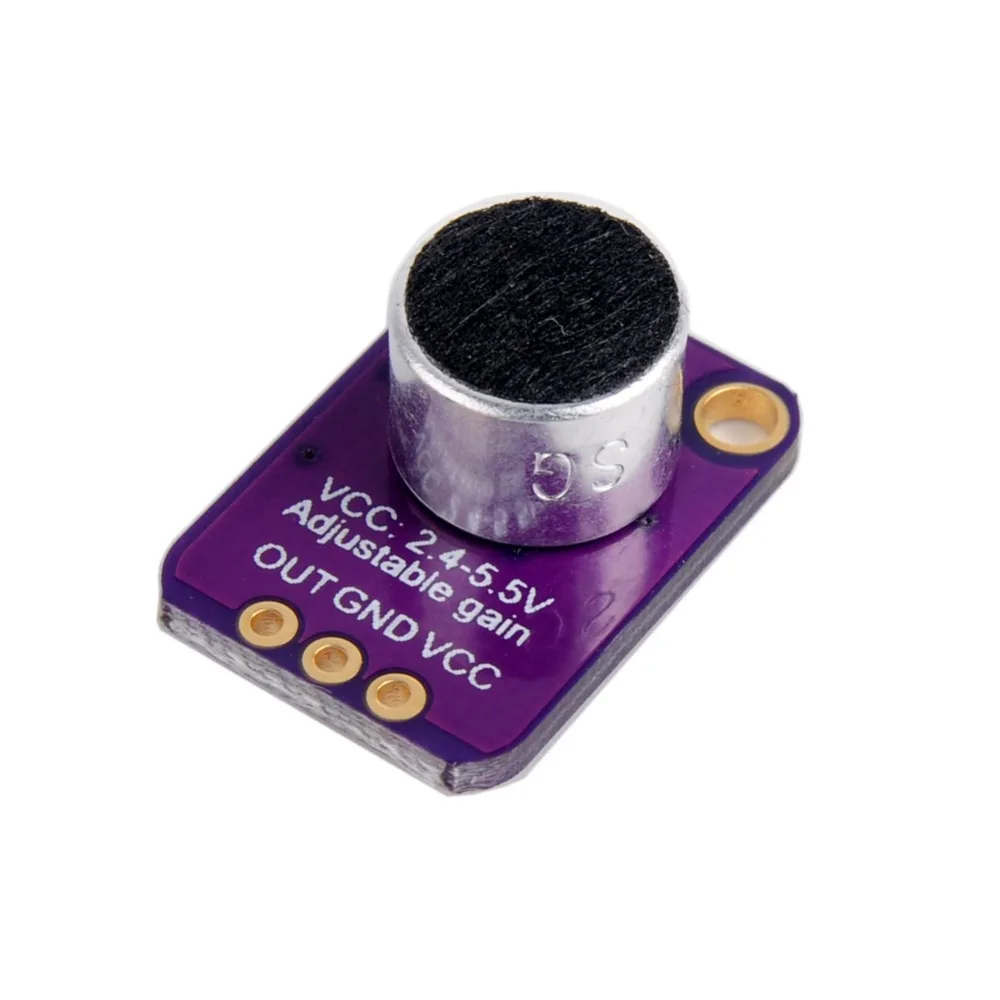

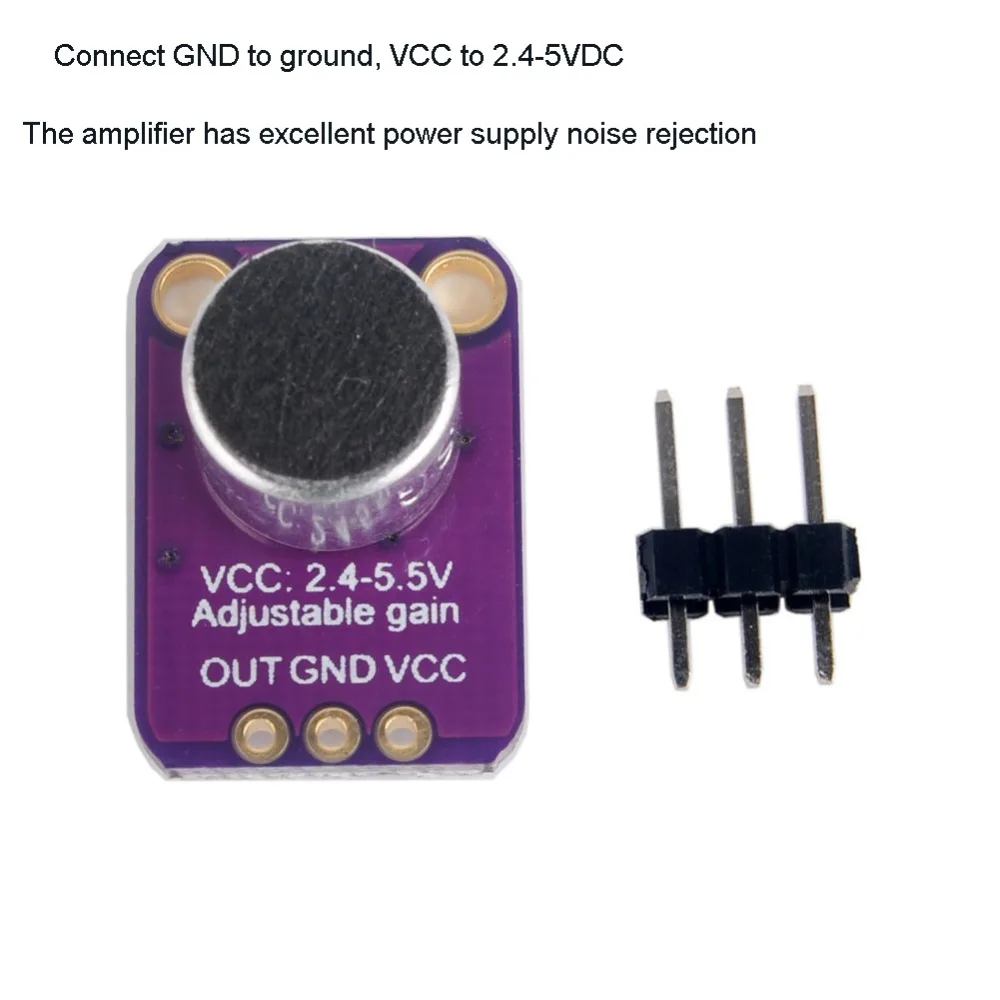

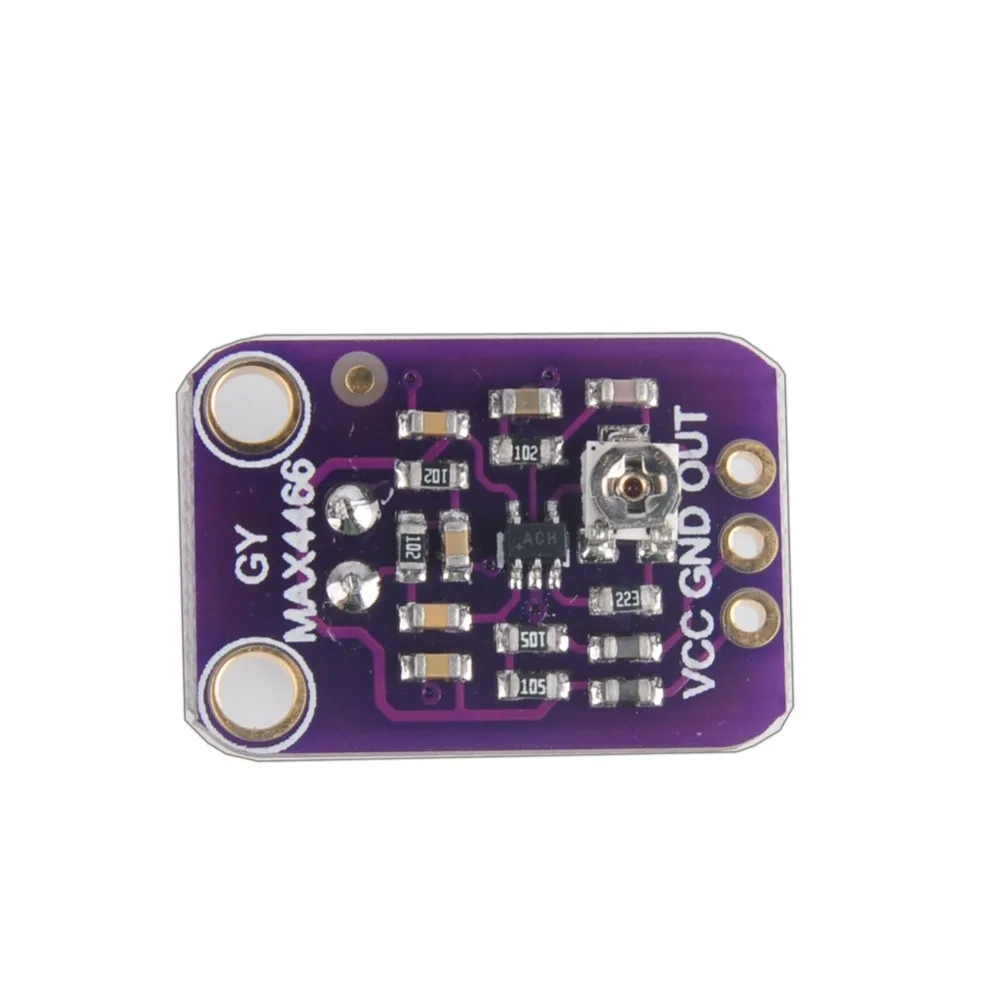

5 шт. GY-MAX4466 усилитель микрофона MAX4466 с регулируемым коэффициентом усиления для ArduinoОписание:Добавьте ухо к вашему проекту с помощью этого хорошо разработанного электретного микрофонного усилителя. Эта полностью собранная и протестированная плата поставляется с 20-20 кГц электретным микрофоном, припаянным. Для усиления, мы используем Maxim MAX4466, op-amp специально разработан для этой деликатной задачи! Усилитель имеет превосходное подавление шума от источника питания, поэтому этот усилитель выглядит действительно хорошо и не так шумит или царапается, как и другие Мик АМП пробуксовки мы пробовали! Этот прорыв лучше всего используется для таких проектов, как голосовые чанеры, звукозапись/выборка и реактивные проекты, которые используют FFT. На задней части, мы включаем небольшой триммер горшок для регулировки усиления. Вы можете установить коэффициент усиления от 25x до 125x. Это должно быть около 200 mVpp (для нормального говорящего объема около 6 "), что хорошо подходит для присоединения к тому, что ожидает «линейный уровень» ввода без обрезки или около 1 Vpp, идеально подходит для чтения с микроконтроллера ADC. Выход на рельсе, так что если звук становится громким, выход может идти до 5Vpp! Использование простое:Подключите GND к земле, VCC к 2.4-5VDC.Для лучшей производительности Используйте «Самый тихий» доступный источник (на Arduino это будет поставка 3,3 В). Звуковой сигнал выйдет из выхода. Выход будет иметь смещение постоянного тока VCC/2, поэтому, когда он идеально тихий, напряжение будет устойчивым VCC/2 вольт (это DC соединено). Если для аудиооборудования, которое вы используете, требуется аудио с переменным током, установите конденсатор мкФ между выходным контактом и входом вашего устройства. Если вы подключаетесь к аудиоусилителю с дифференциальными входами или включаете раздельные конденсаторы, колпачок мкФ не требуется. Выходной штырь не предназначен для передачи динамиков или чего-либо другого, кроме самых маленьких наушников-Вам понадобится аудиоусилитель (например, 3,7 Вт стерео усилитель) если вы хотите подключить усилитель непосредственно к динамикам. Если вы подключаетесь к штырьку микроконтроллера, вам не нужен усилитель или конденсатор развязывания-Подключите выходной штырь непосредственно к контакту ADC микроконтроллера. Для реактивных проектов, мы предлагаем использовать FFT driver library, которая может принимать аудиовход и «передавать» его в частоты. ОсобенностиЭтот прорыв лучше всего используется для таких проектов, как голосовые чанеры, звукозапись/выборка и реактивные проекты, которые используют FFT. На задней части, мы включаем небольшой триммер горшок для регулировки усиления. Вы можете установить коэффициент усиления от 25x до 125x.Он имеет превосходное подавление шума от источника питания.Использование простое: Подключите GND к земле, VCC к 2.4-5VDC. Для лучшей производительности Используйте «Самый тихий» доступный источник (на Arduino это будет поставка 3,3 В).Для реактивных проектов мы предлагаем использовать FFT driver library, которая может принимать аудиовход и «передавать» его в частоты.Вы получите 2 шт. GY-MAX4466 электретного микрофонного усилителя.В комплект входит:5 X усилитель микрофона eletret MAX4466 FZ2330 Electret Microphone Amplifier GY-MAX4466 Adjustable Gain Arduino (2)
