Matek MatekSys F405 WING STM32F405 управления полетом с INAVOSD MPU6000 BMP280/Поддержка кулон крыльями

Характеристики

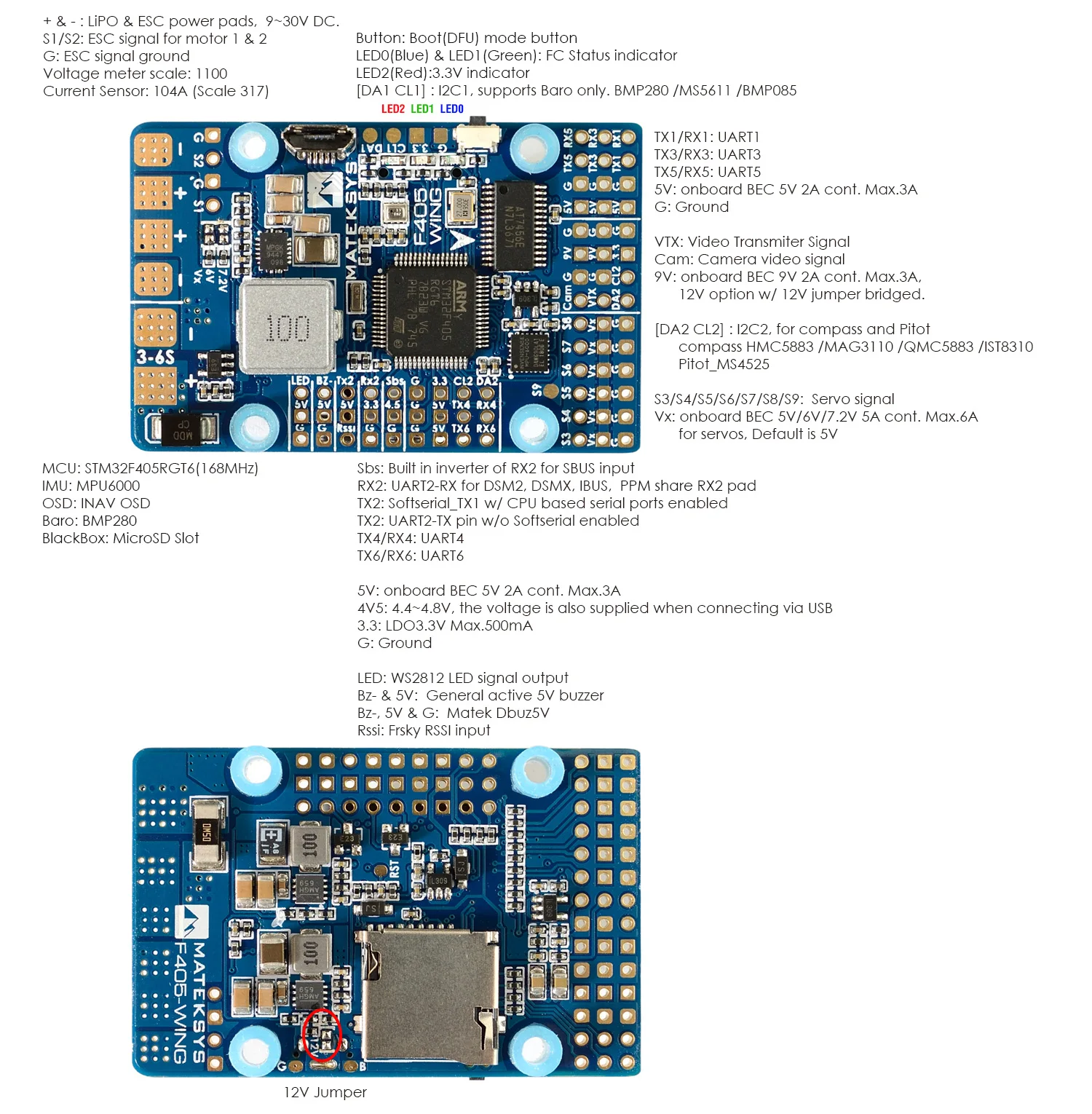

FC Технические характеристики:

• MCU: 168 МГц STM32F405
• IMU: MPU6000 акселерометр/гироскоп (SPI)
• Баро: BMP280 (I2C)
• OSD: INAV OSD w/AT7456E чип
• Blackbox: слот для карт MicroSD (SD/SDHC)
• ПДС & 6x UART
• 2x двигатели, 7x сервоприводные выходы
• 2x I2C
• 3x светодиодов для состояния FC (синий, красный) и индикатор 3,3 В (красный)
• Встроенный инвертор для входа SBUS (UART2-RX)
• PPM/UART общий: UART2-RX
• Softserial на TX2 pad
• Датчик напряжения аккумулятора: 1:10 (шкала 1100)
• WS2812 Светодиодная лента: Да
• Звуковой сигнал: Да
• RSSI: Да

FC прошивки:

• INAV полета
• Цель: MATEKF405SE

PDB:

• Диапазон входного напряжения: 9 ~ 30 В (3 ~ 6 S LiPo) с защитой от телевизоров
• 2x ESC наколенники
• Ток Senor: 104A, 3,3 V ADC, масштаб 317

BEC 5 V Выход:

• Предназначен для контроллера полета, приемника, OSD, камеры, зуммер, 2812 LED_Strip, зуммер, gps модуль, скорость полета
• Постоянный ток: 2 А, Max.3A

BEC 9 V/12 V Выход:

• Предназначен для видео передатчика, камеры, Gimbal ect.
• Постоянный ток: 2 А, Max.3A

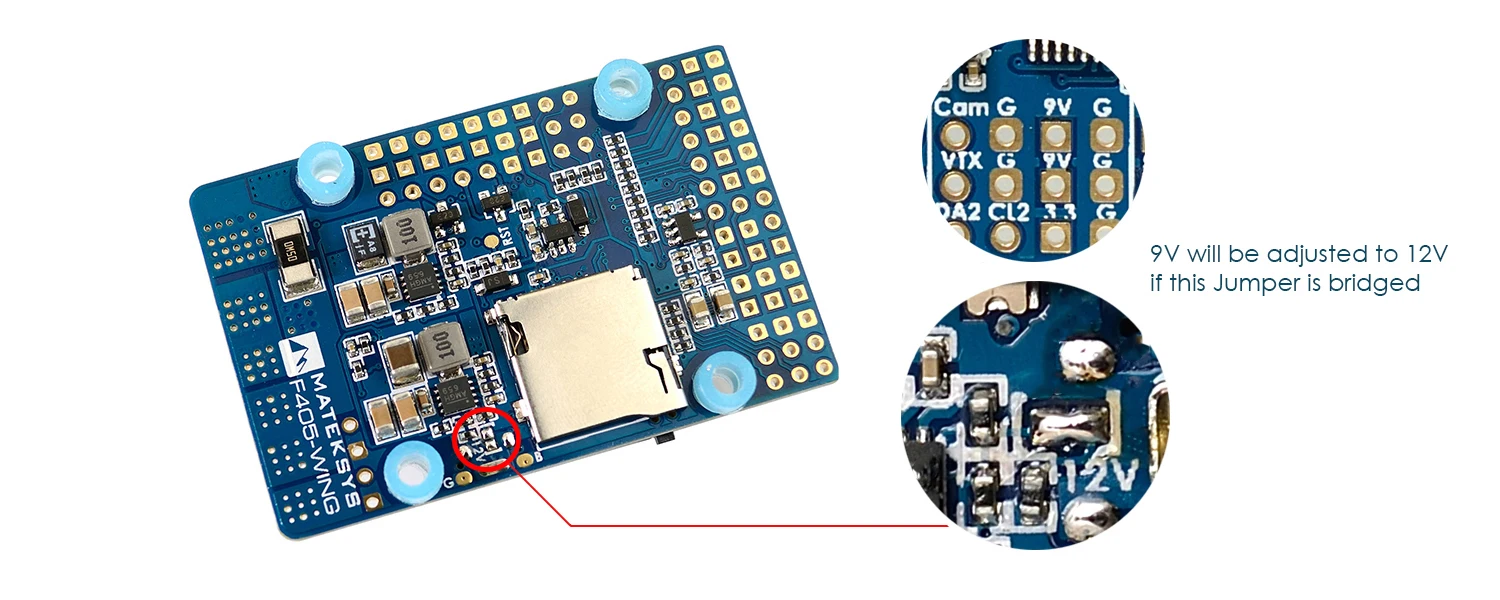

• 12 В вариант с перемычкой

BEC Vx ток на выходе:

• Предназначен для сервоприводы

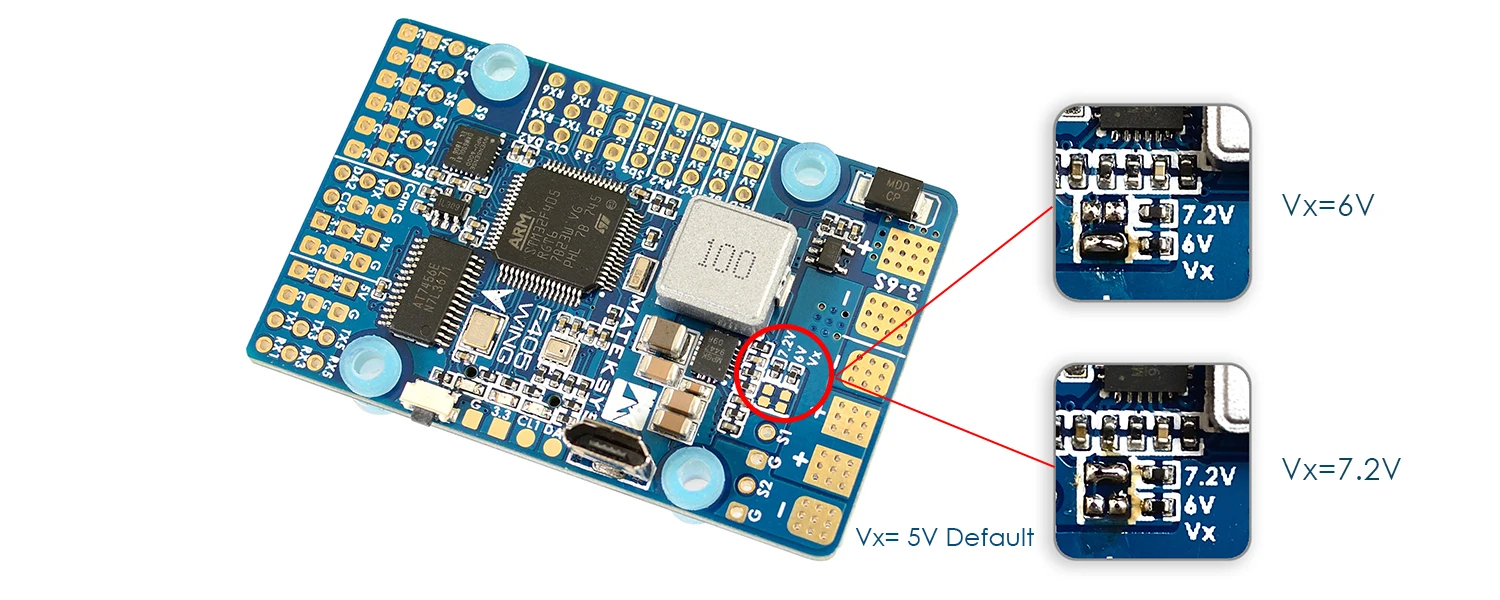

• Напряжение регулируется, 5 В по умолчанию, 6 в или 7,2 в через перемычку
• Постоянный ток: 5 ампер, Max.6A
• Выходная пульсация: 50 мВ (вин = 24 В, выход = 5В @ 5A нагрузка)

Выход BEC 3,3 V:

• Предназначен для модуля Baro/Compass и Spektrum RX
• Линейный регулятор
• Постоянный ток: 500mA

Медицинский осмотр:

• Крепление: 30,5x30,5 мм, 44 мм с люверсами Φ3 мм

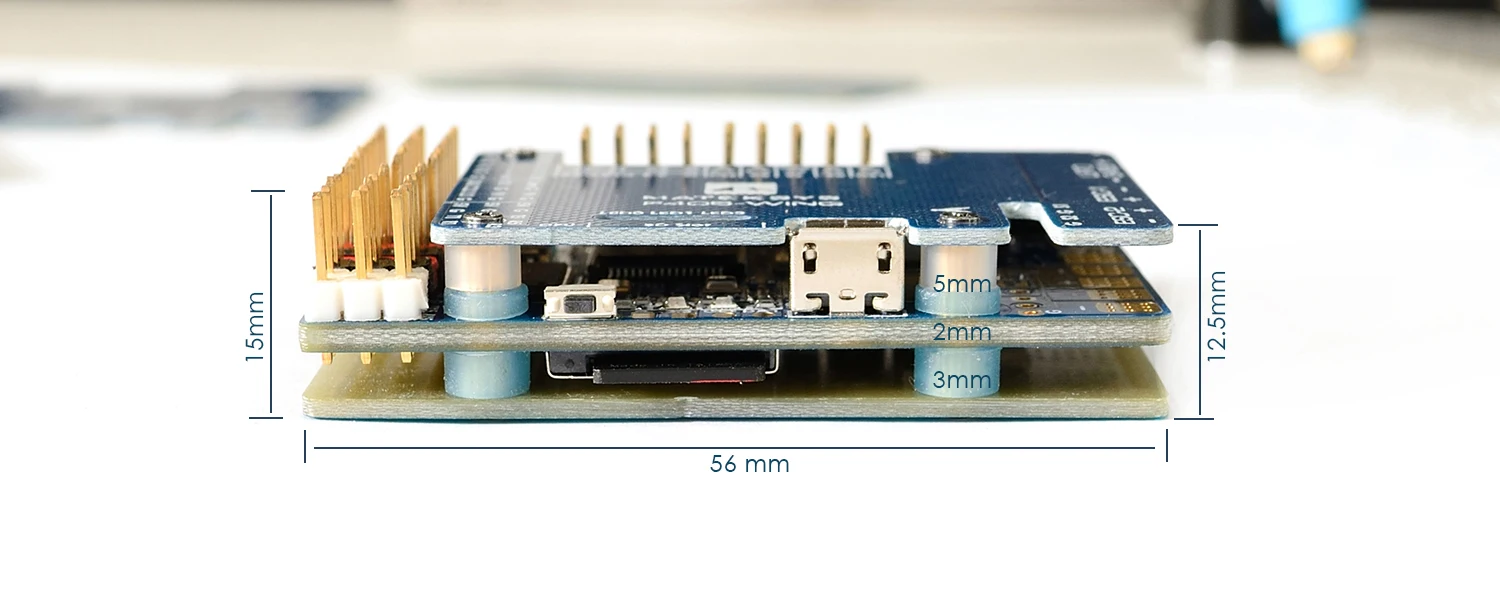

• Размеры: 56x36x13 мм

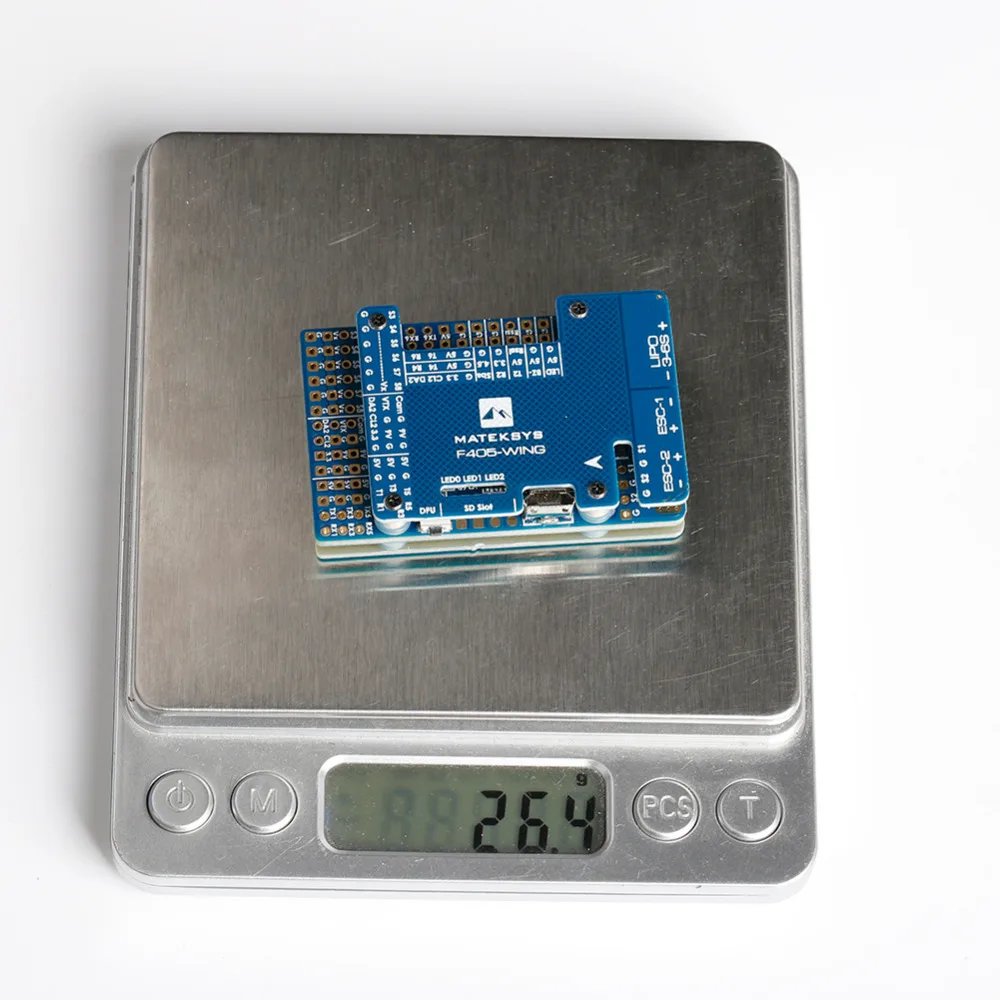

• Вес: 25
