ACS712ELC-20A двунаправленный модуль обнаружения переменного/постоянного тока
0-20 А вход ----- 0-4 в выход
Обнаружение переменного или постоянного тока в режиме реального времени

Электрические параметры:

1. Рабочее напряжение: 9-12 В;

2. Диапазон входного тока сигнала: 0-20A выход: аналоговый сигнал Aout 0-4 В;

3. Аналоговый выходной сигнал может быть гибко усилен: он может быть достигнут путем умножения сопротивления усилителя

4. Точность в пределах 1% от высокоточного класса;

Принцип Описание:

Модуль может осуществлять пробоотборник тока, Пробоотборный аналоговый сигнал к соответствующей пропорции обработки усиления, формула для производства

Aout = 0,2 * ia (ia-ток через провод)

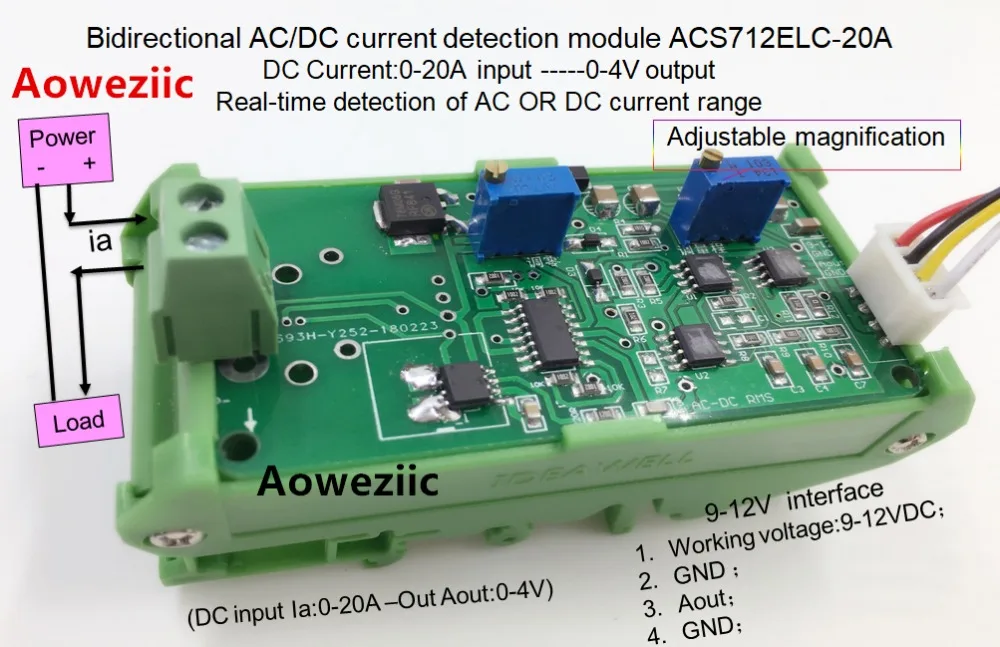

Физической модуль:

Figer1

Модуль фигурка маленького размера, 2

Постоянный ток:

В зависимости от увеличения, мы можем установить различные выходные диапазоны. Ниже приведены фактические данные, которые мы измерили

Мы устанавливаем ACS712ELC-05B, например, ниже

От 0 до 5 А до 0-4 в измеренная таблица данных

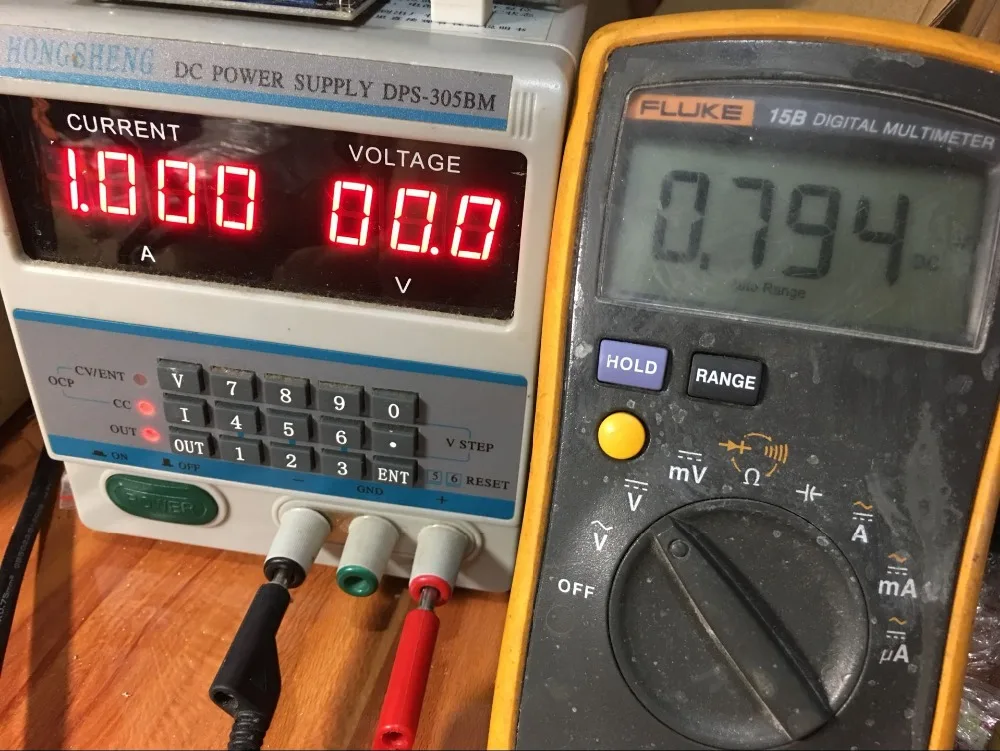

1A до 0,8 v

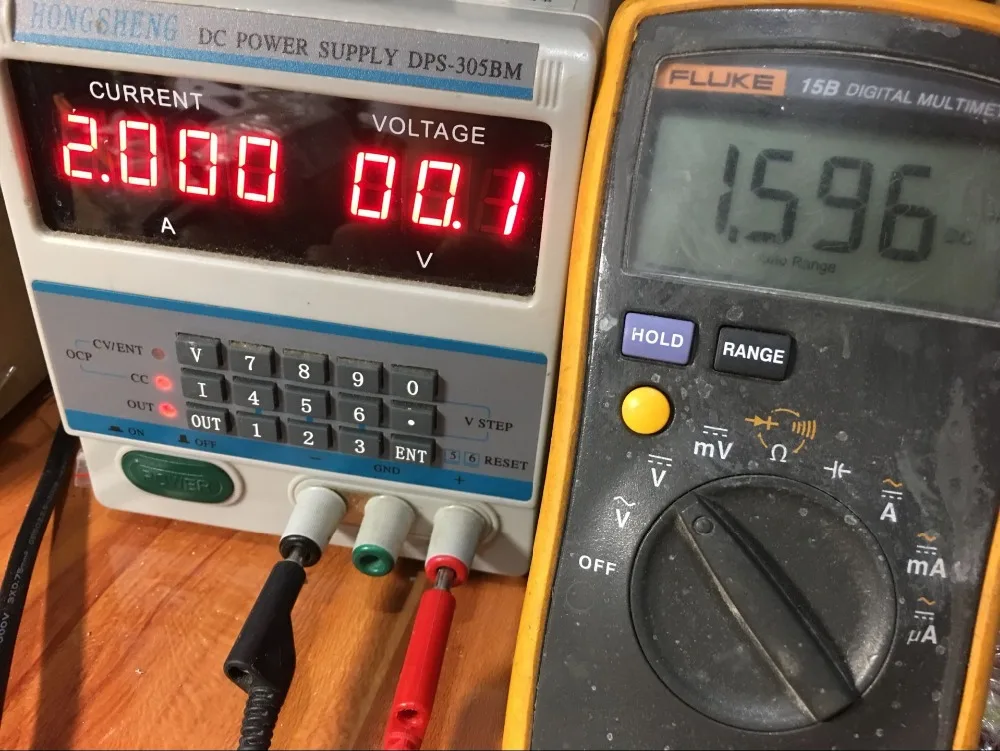

2A до 16v

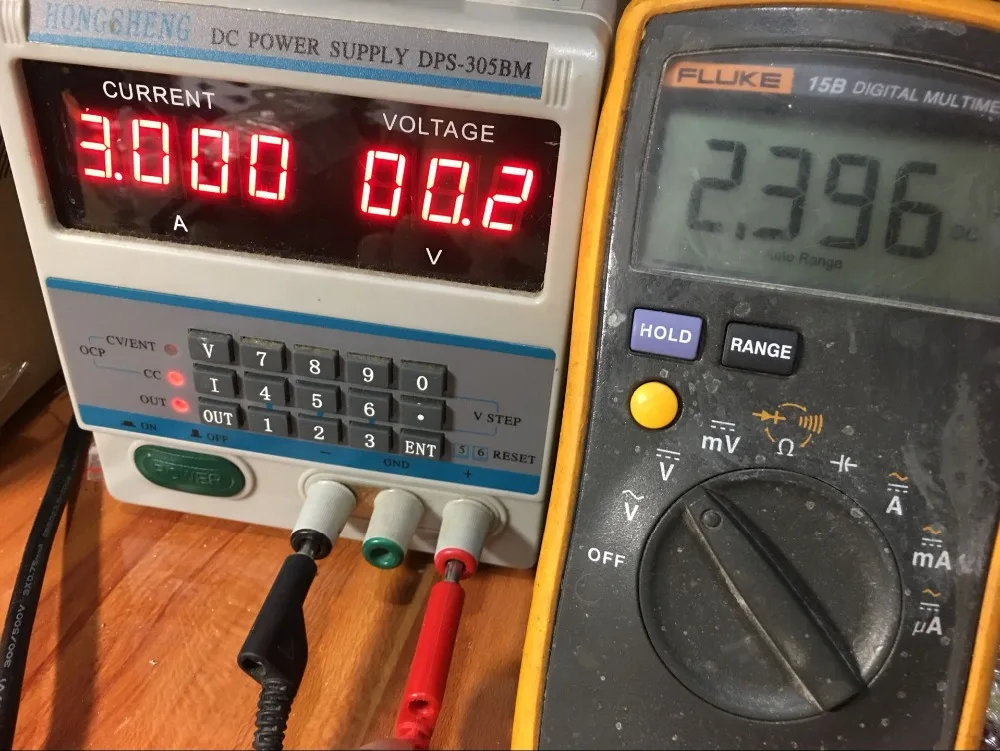

3A до 2,4 v

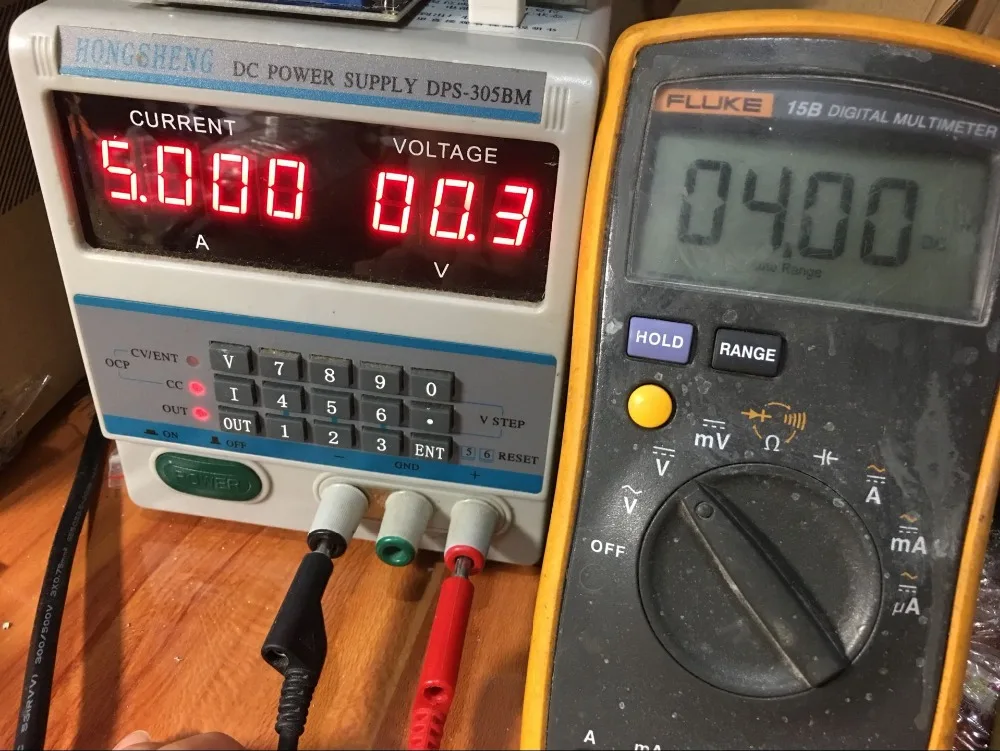

5A 4v

Переменного тока раздел теста:

Синусоидальный аналоговый сигнал используется в качестве полноволнового выпрямителя. Ниже приводится раздел измеренных данных

Желтый-это входной сигнал, а синий-полный сигнал после полной волны rectifie

Выходная Форма сигнала переменного тока после того, как он будет выпрямлен полной волной
