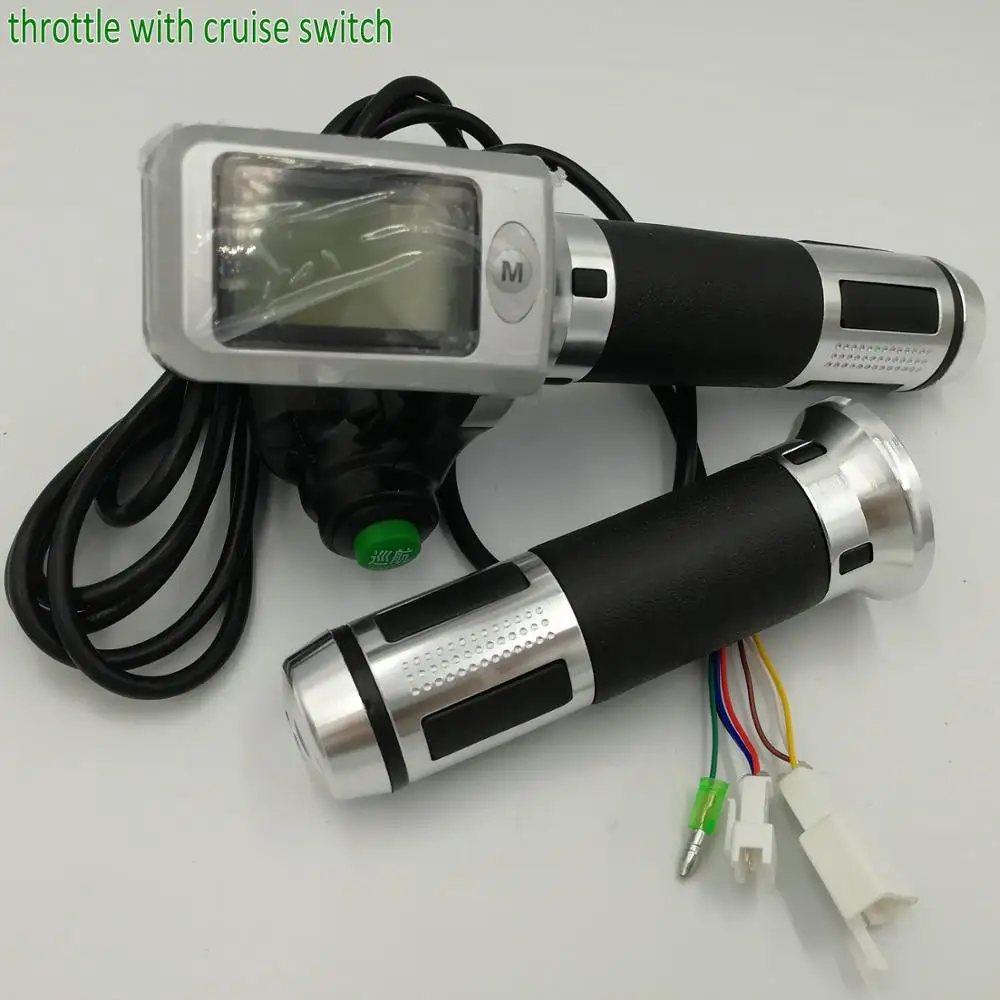

Дроссельная заслонка 36v48v60v с Круиз-переключатель и Скорость Батарея Индикатор

Характеристики

Поворот дроссельной заслонки 36v48v60v с круизным переключателем и индикатором скорости батареи руля для электрического велосипеда, скутера, трицикла, горный велосипед ATV

Отправка по умолчанию
Правая дроссельная заслонка + левые ручки,

Каждая партия товаров может иметь разные ручки, но качество будет хорошим,
Вы можете оставить сообщение в примечаниях, для которых вам нравится,

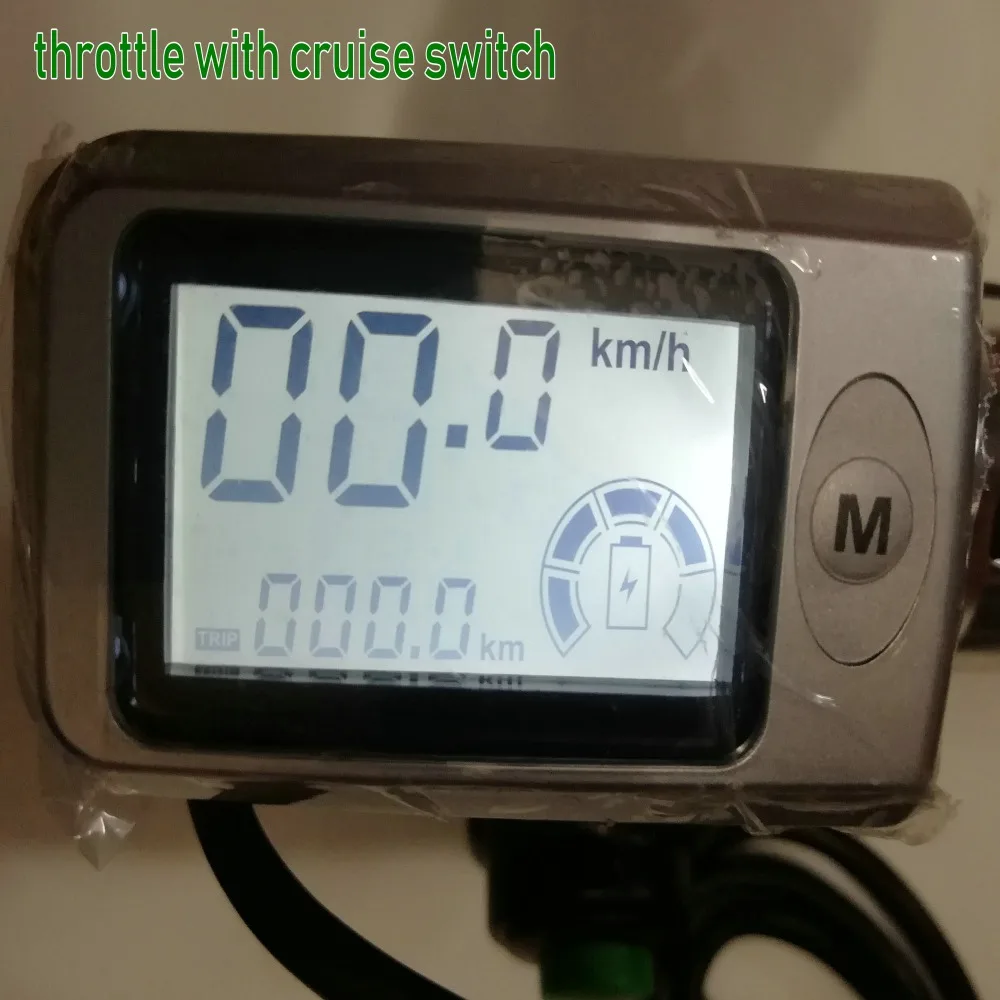

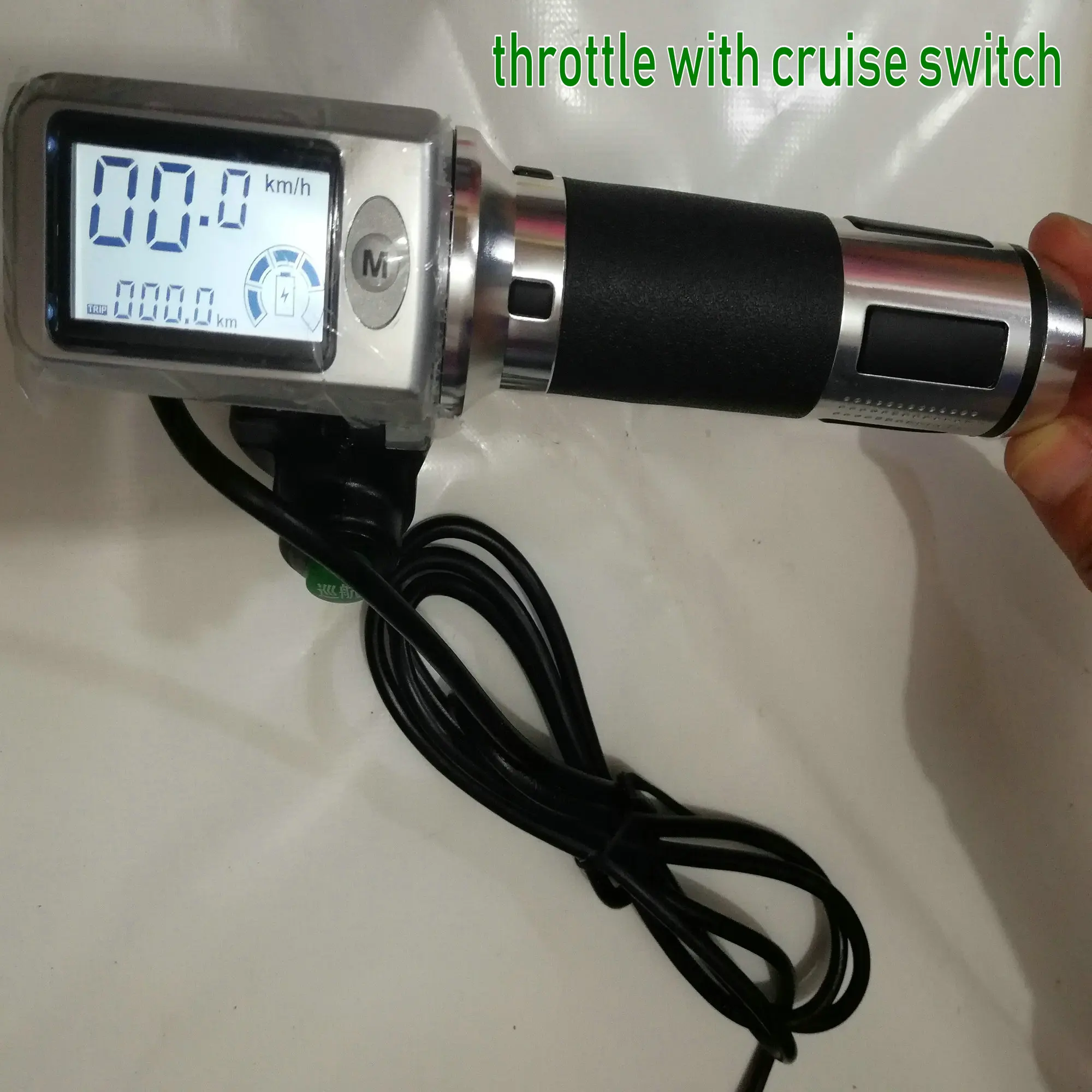

Индикация

Материалы: Синий ЖК-дисплей, + резиновые ручки + алюминиевый корпус,
Это указывает
Скорость
Уровень заряда батареи
Одиночная поездка
Одометр
Нажмите кнопку M, чтобы увидеть одометр и напряжение батареи

Внимание, пожалуйста

1. Для всех дисплеев, которые принимают сигнал напряжения провода фазы, индикация скорости будет иметь небольшое отклонение,
2. Если ваш двигатель бесщеточный, при скольжении индикатор скорости может быть нулевой.
Если бесщеточный мотор без зубчатой передачи, этого феномена не произойдет,

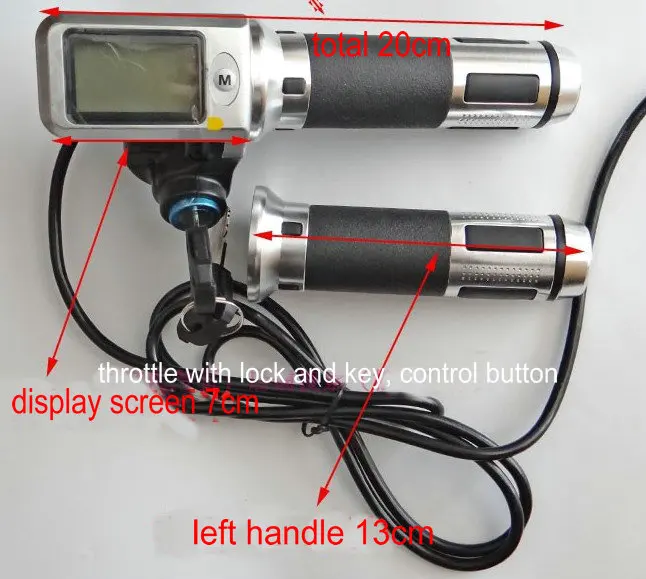

Размер

Длина провода 1,65 м-2 м
Левые и правые ручки 12 см
Размер экрана: 4,5*3 см

Настройка дисплея

Нажмите кнопку M и в то же время Откройте блокировку питания, теперь дисплей светит огни и цифры, и нажмите кнопку m, вы можете установить дисплей. Короткое нажатие кнопки M вы можете переключить элемент настройки, длительное нажатие вы можете установить данные ниже

P01 = напряжение, 36 В, 48 В, 60 в
P02 = соотношение скоростей = 0,5-1,5, по умолчанию = 1
P03 = диапазон = 1-1,3, установка по умолчанию = 1
P04 = режим тестирования скорости,
1 = VOL, тестирование скорости фазового напряжения, 2 = зал, тестирование скорости зала, настройка по умолчанию-1
P05 = Размер обода, 8 дюймов, 10, 14,16,18,20,22,24,26,28,29 дюймов (может работать с испытанием скорости фазового напряжения), настройка по умолчанию 14 дюймов,
P06 = Номер магнитных полюсов (если moto r с испытательным залом скорости построен внутри, это = 1, если moto имеет зал для тестирования скорости, это 10-30 пар, он moto r проходит тестирование скорости провода фазы, это не будет работать)
Настройка по умолчанию = 1
P07, mile/h или km/h, 1 = метрический, 2 = mile, настройка по умолчанию = 1

Удерживайте кнопку M в течение 3 секунд, вы можете подтвердить и сохранить данные, которые у вас есть, и переключиться на следующий. Повторное включение дисплея вы можете использовать новые настройки,

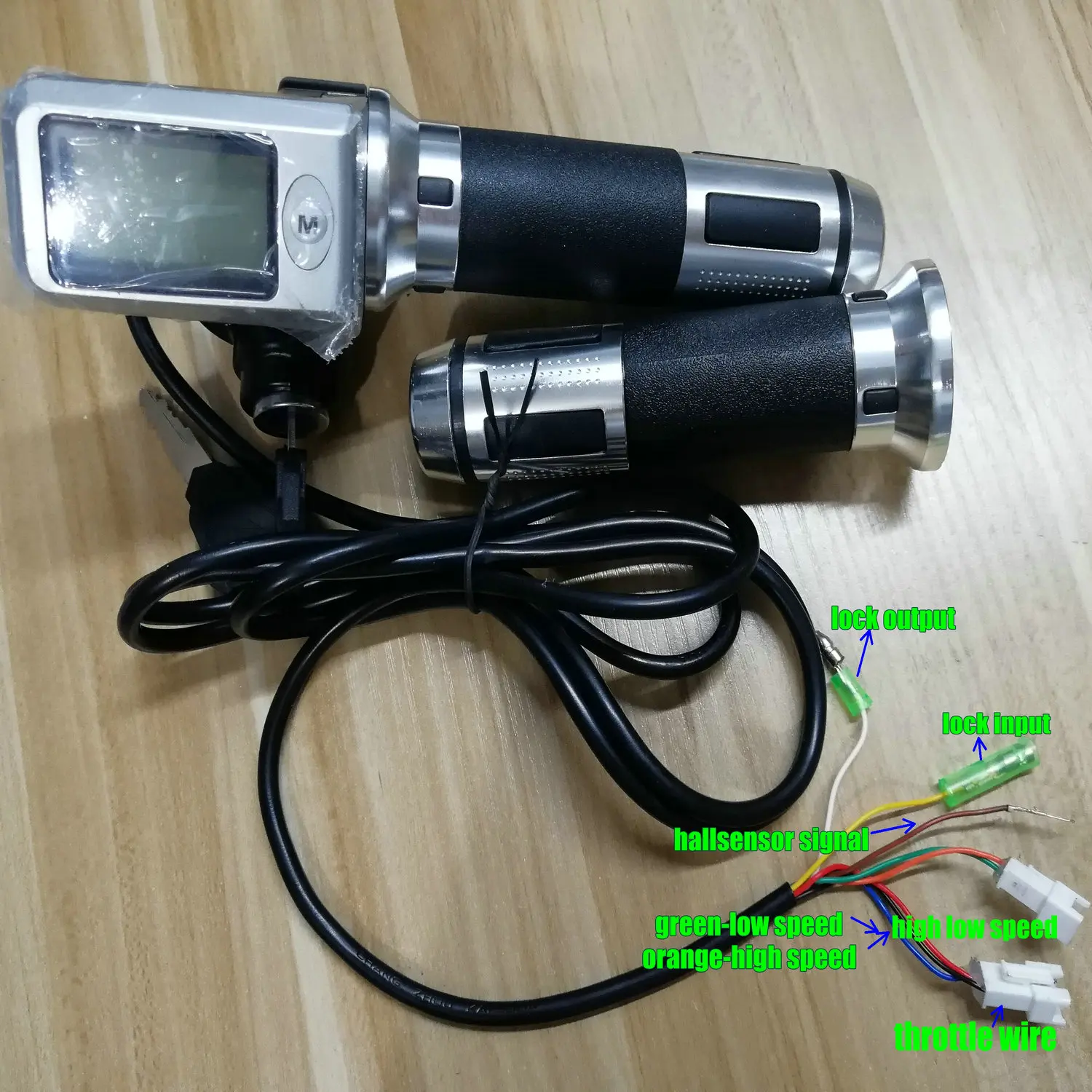

Проводка для различного скоростного сигнала или функции

Он может считывать сигнал скорости для hallsensor или phase wire,
Пожалуйста, проверьте, какую версию проводов вы получите, затем сигнал будет отличаться,

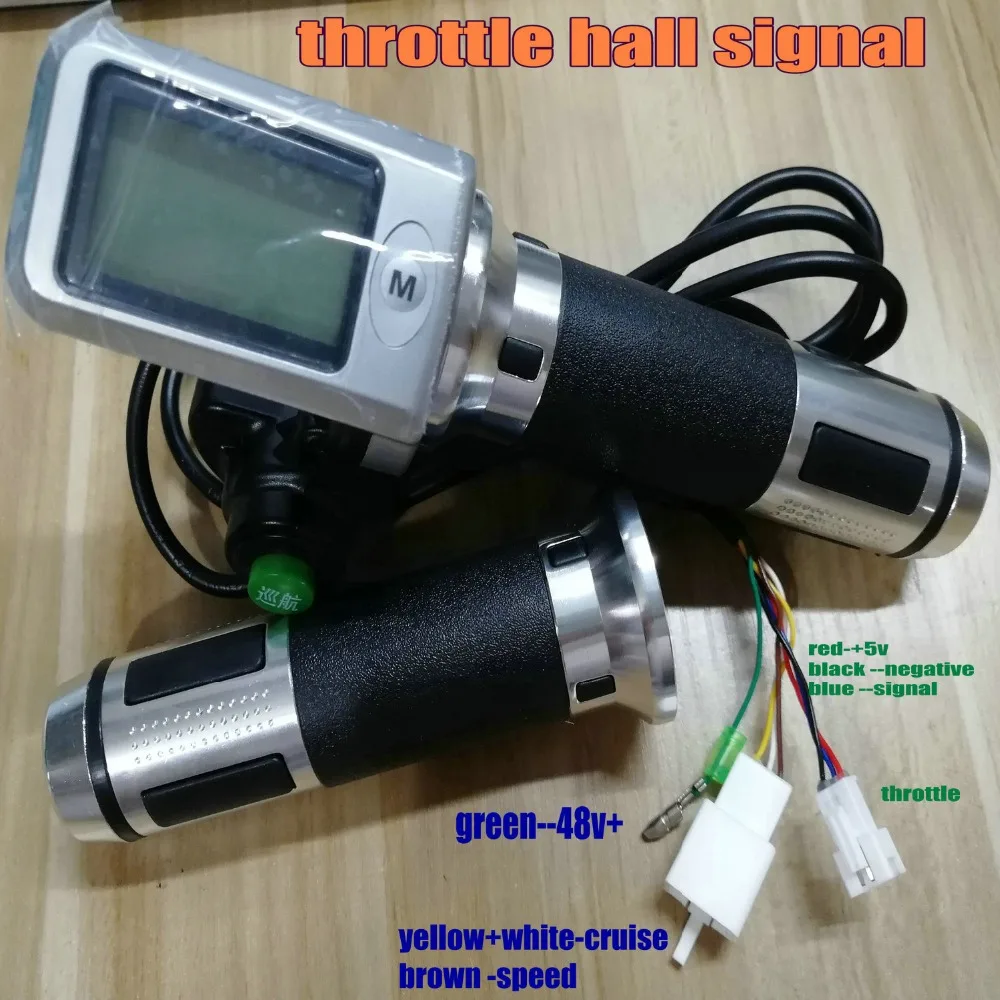

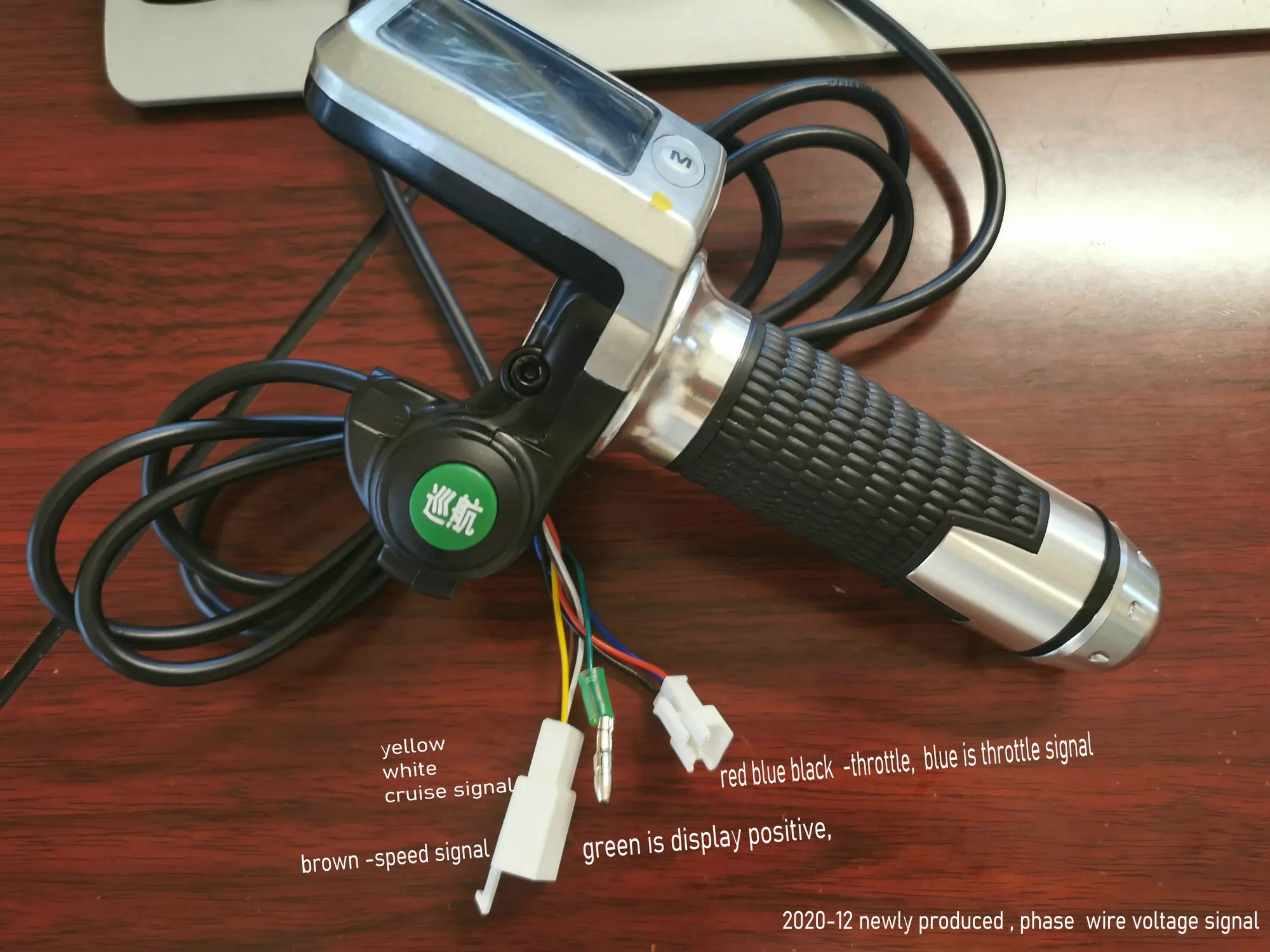

Для круизной модели желтый + белый-это Круизная проволока, зеленый провод должен соединяться с положительным аккумулятором, другие провода одинаковые,
Теперь запас круизной версии-hallsensor speed-Вам нужно подключить к hallsensor контроллера или двигателя, чтобы прочитать скорость, если то, что вы получите, похоже на этот ниже, пожалуйста, подключите соответственно,

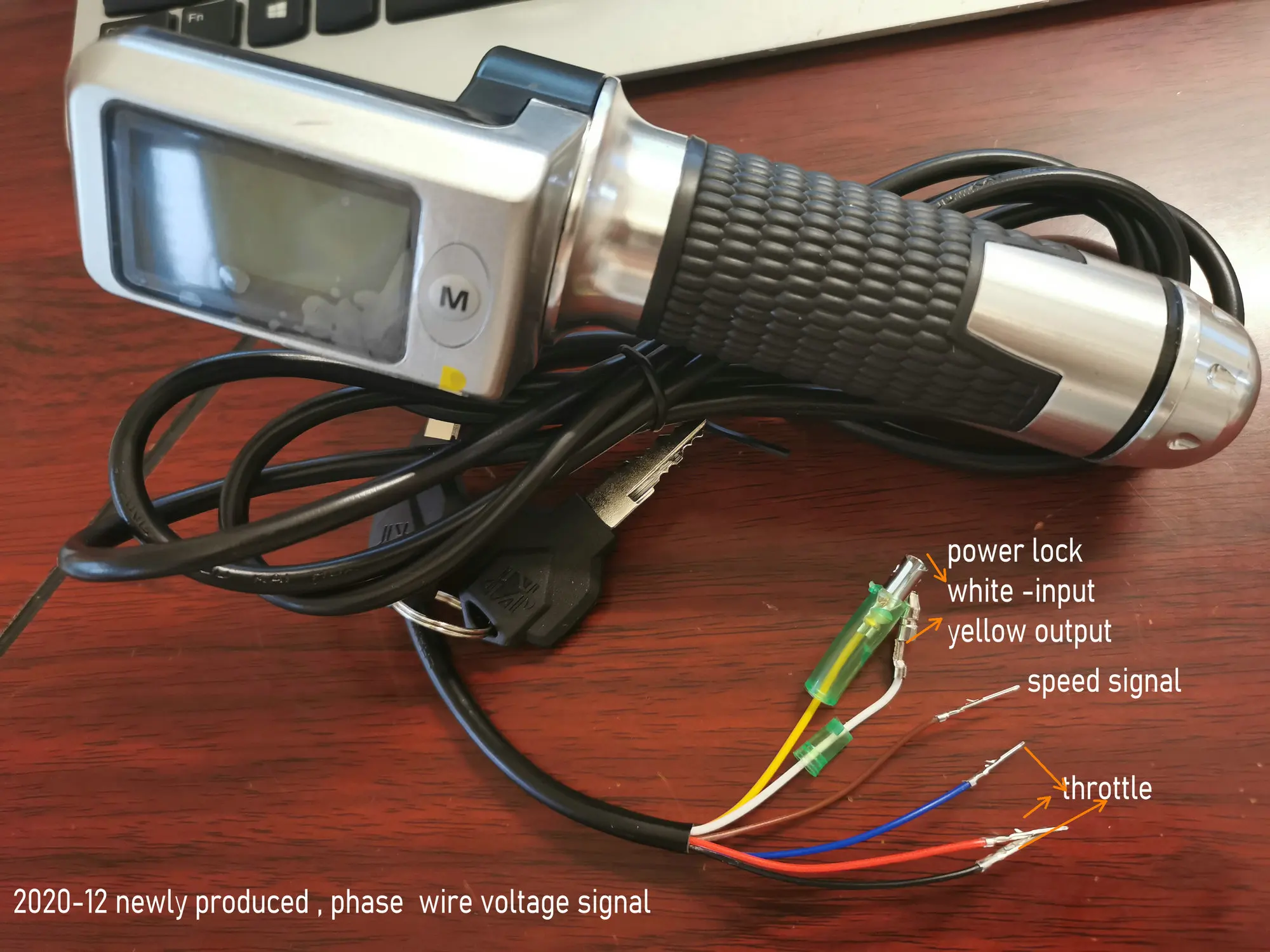

Модель замка

Инструкция по монтажу для модели замка,
Черный, синий, красный-провод дроссельной заслонки-подключение с контроллером дроссельной заслонки,
(Красный + 5 В, черный-отрицательный, синий-сигнальный провод дроссельной заслонки,)
Желтый + белый = провод электрического переключателя
Желтый -- Электрический переключатель проводной вход положительный
Белый-выход дроссельной заслонки положительный
Коричневый -- скоростной провод -- подключение к любой фазовой проволоке мотора
Этот провод будет поставлять сигнал для отображения, если не подключить, дисплей не будет указывать скорость и одометр.
(Дроссельная заслонка принимает сигнал фазового напряжения,)
Подробнее ознакомьтесь здесь, пожалуйста
https:/item/32948150711?

Количество заказа, пожалуйста, свяжитесь с нами, чтобы получить скидку и индивидуальные товары

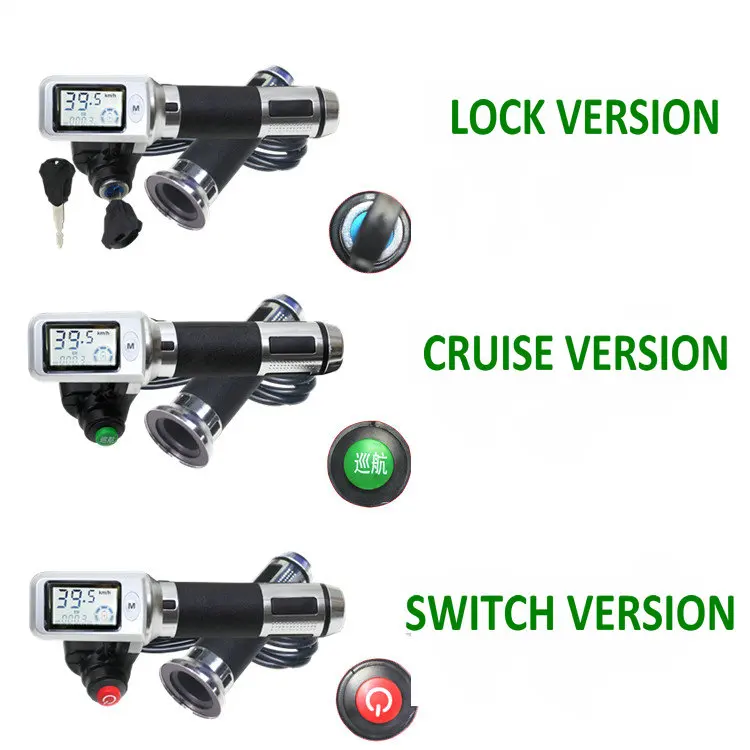

Эта дроссельная заслонка имеет разную версию, но только для заказа количества, если вы заинтересованы в общении с продавцом, личный пользователь, пожалуйста, возьмите то, что у нас есть.
Цена указана за образец, для заказа количества, пожалуйста, оставьте сообщение, мы дадим большую скидку
