Микро Minimosd Minim OSD Мини с кв командный мод для F3 Naze управления полетом | Электроника

Характеристики





Все те же функции, что и оригинальный, но меньше половины размера. Нет преобразования постоянного тока/постоянного тока. Плата питания через 5 вольт. FTDI Кабель совместимый pinout Стандартный 6-контактный ISP заголовок. Два светодиодных индикатора
ATmega328P с загрузчик ардуино. MAX7456 монохромный дисплей на экране. Модификации для прямого подключения двух батарей (до 4S). Коврик для аналогового или цифрового PWM RSSI сигнала
Коврик для подключения датчика тока. ATmega328P с загрузчик ардуино. Автономный, или с APM/Flip/Flip32 полетными контроллерами
Эти изменения позволяют напрямую подключать две батареи (до 4S). это оборудование принимает аппаратные моды для этой прошивки и строит их в решение RTF. эта плата может использоваться как обычный OSD для F3 и naze32 flight conrol или может использоваться с MWC KV Team Mod. FTDI необходимо для настройки и использования. Эта плата используется для любых плат MWC или ReadyToFlyer.
Он разработан для использования с ArduPilot Mega и Протоколом MAVlink, и разработан, чтобы быть максимально компактным. Это основные компоненты. ATmega328P 8-битный микроконтроллер с загрузчик ардуино и монохромный дисплей на экране MAX7456. Программирование осуществляется через карту FTDI.
ATmega328P с загрузчик ардуино
Монохромный дисплей на экране MAX7456
Кабель FTDI совместимый pinout
Стандартный 6-контактный ISP заголовок
Два независимых блока питания со светодиодным индикатором на каждом
Паяльные перемычки для комбинирования силовых секций
5 V 500mA регулятор для входного сигнала питания до 12 V
Припой джемпер для PAL видео вариант
Открытые тестовые точки для HSYNC и LOS

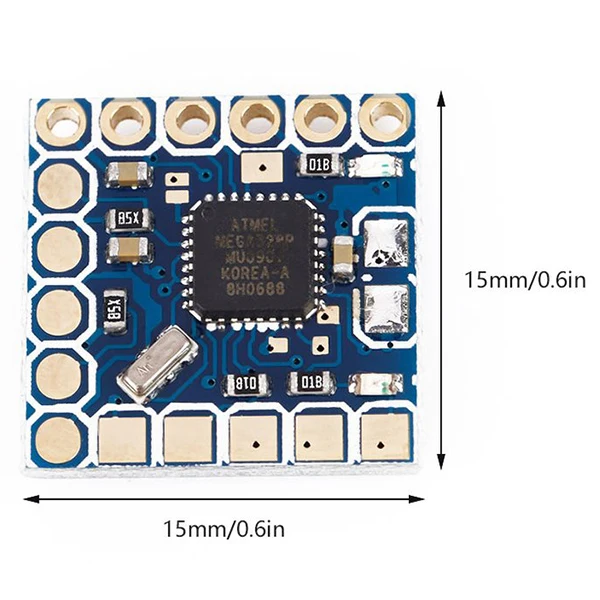

Размеры: 0,7 дюйма Ш x 1,7 дюйма L (2,4 дюйма с контактами, как показано на рисунке) x 0,3 дюйма H
MINIMOSD, минимальный ARDUINO-BASED на-дисплей информационное табло
Цвет: синий
Материал: пластиковый металл

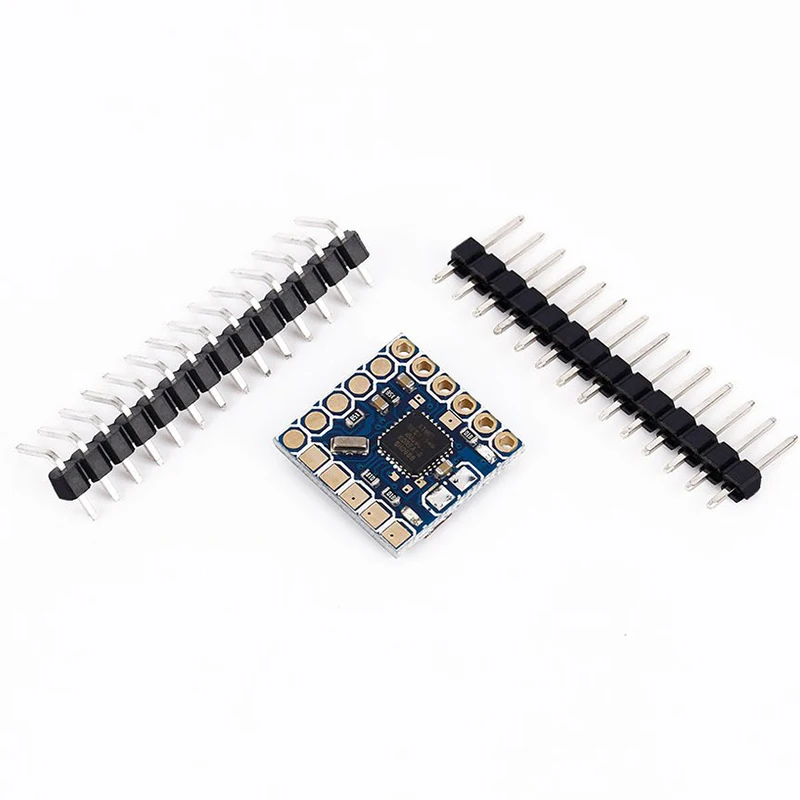

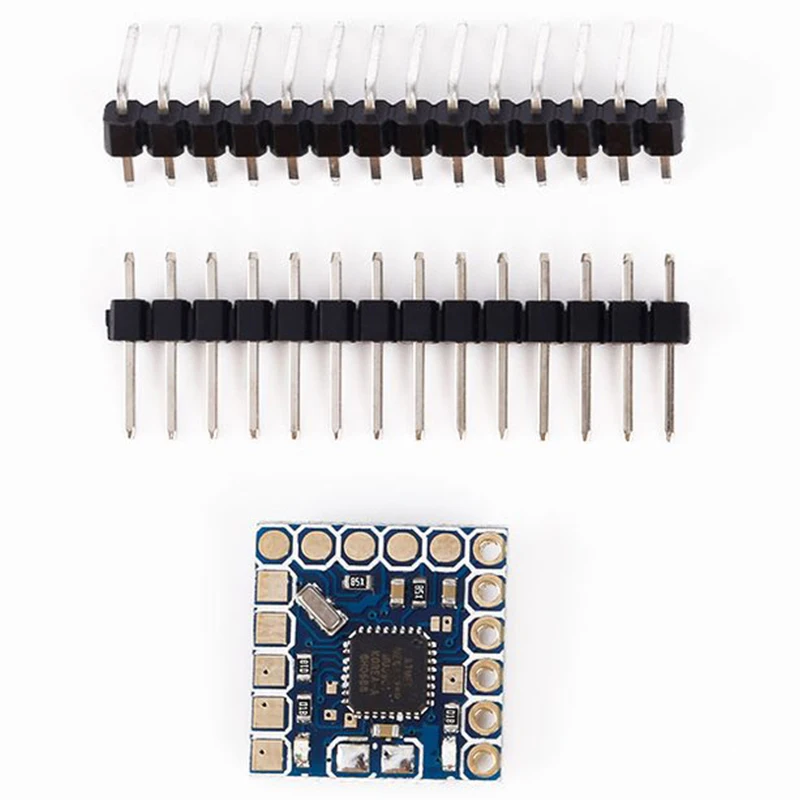

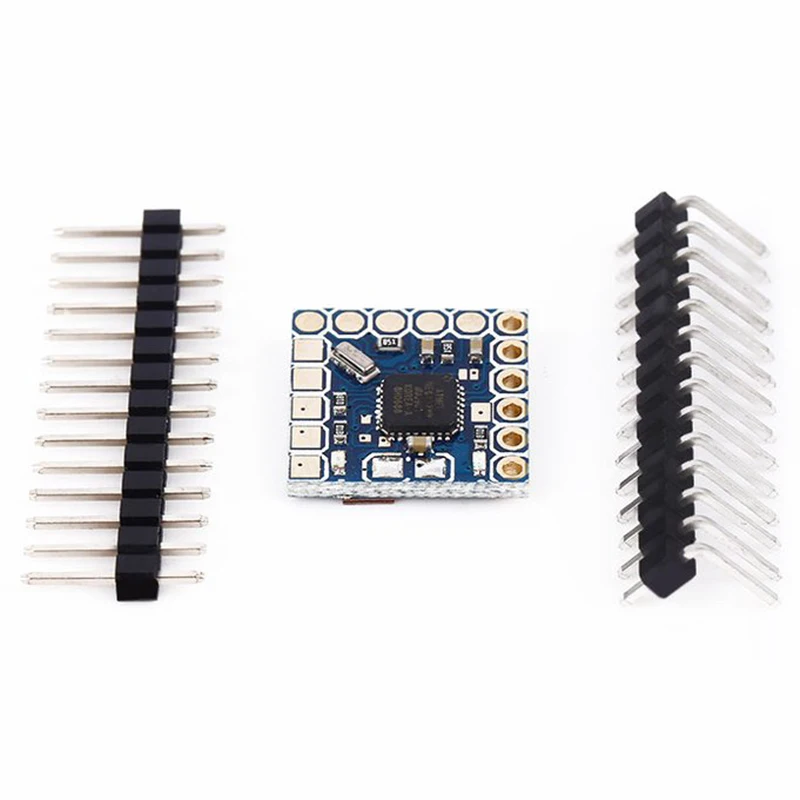

Комплектация: 1 MINIMOSD baord
Примечание: OSD defualt прошивка F3/Naze32. если вы хотите использовать с APM и pixhawk, пожалуйста, прошивка flash.

Только вышеуказанное содержание упаковки, другие продукты не включены.
Примечание: световая съемка и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допустимая погрешность в измерениях-1-3 см.
