10 МГц атомные часы рубидивые FE5680 плата преобразования постоянной температуры

Характеристики

Функциональные характеристики

Входная частота: 10 МГц можно подключить к рубидиевые часы или непосредственно установить кристаллический осциллятор постоянной температуры.

Амплитуда входного сигнала: 0,5-3.3Vpp

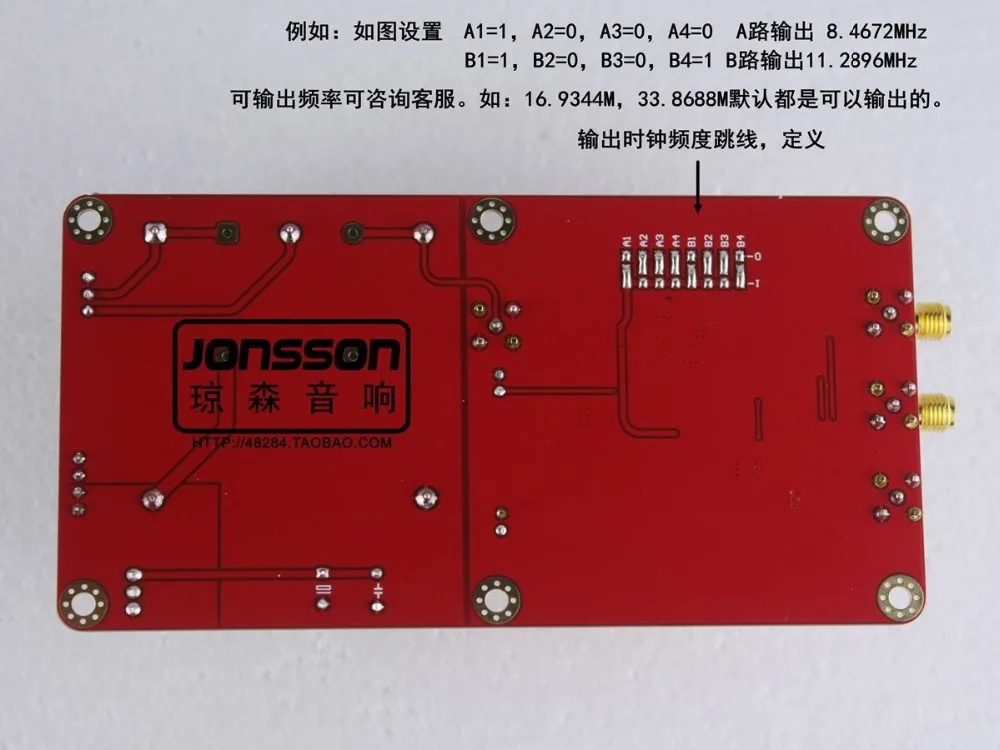

Две выходные частоты можно выбрать отдельно: 44,1 K, 88,2 K, 176,4 K, 352,8 k, 48K, 96K, 192K, 384k, 8,4672 M, 11,2896 M, 12,288 M, 16,9344 м, 22,5792 м, 24,576 м, 27 м, 33,8688 м

Выход уровень: 3.3Vpp

Материнская плата имеет кристаллический осциллятор постоянной температуры, оснащенный такими же характеристиками, как MV89, MV102 и MV200.

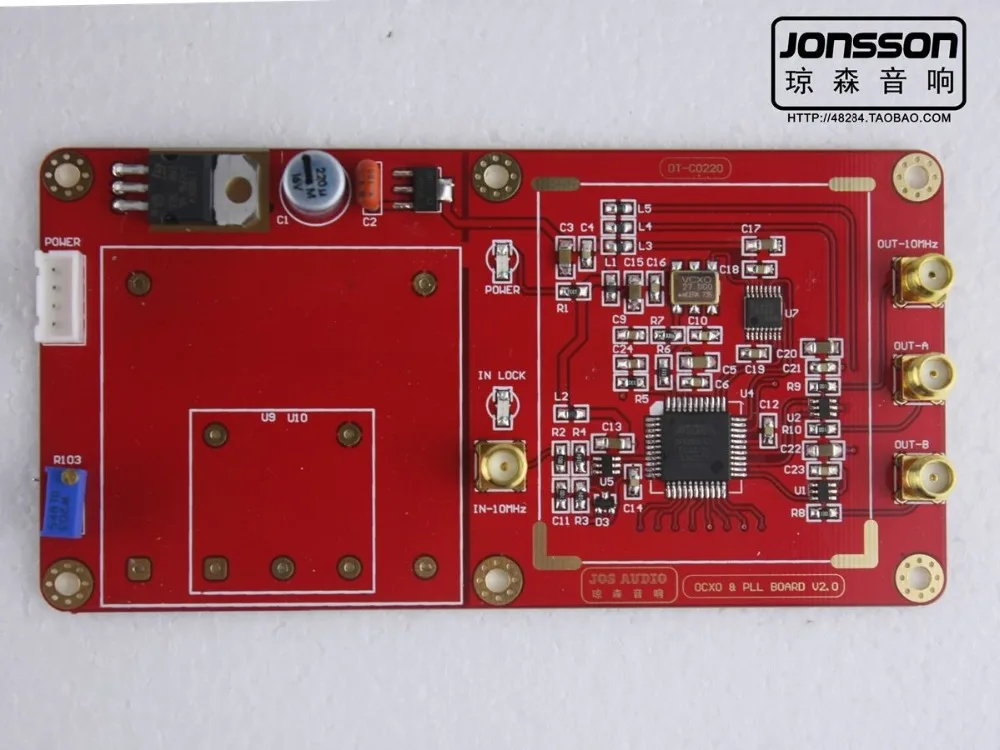

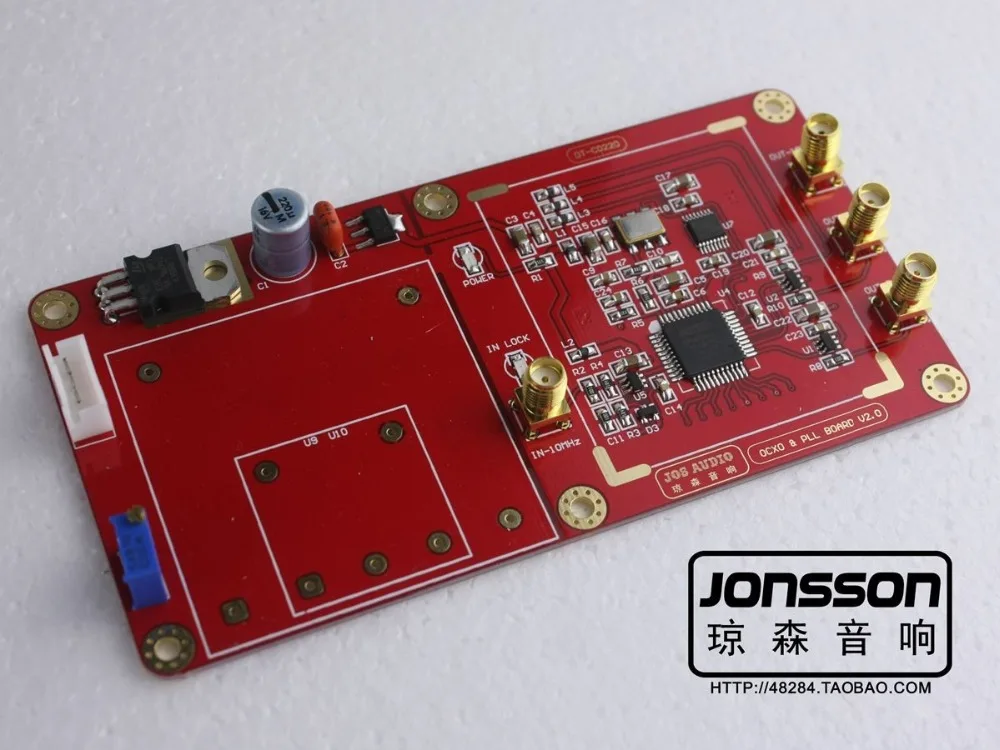

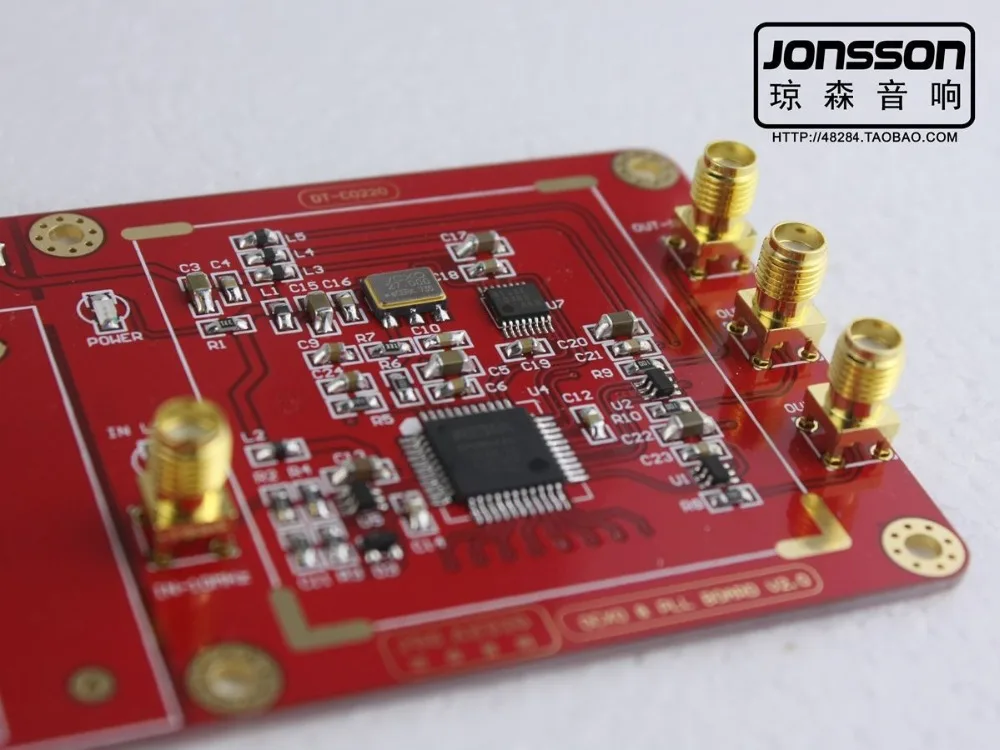

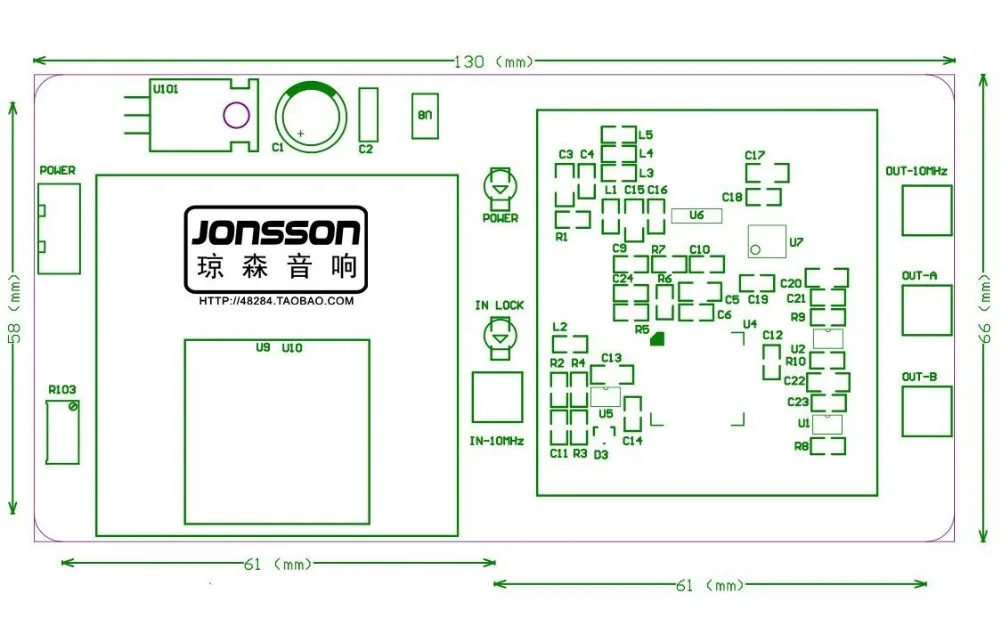

Перейдите по этой ссылкеФизические чертежи следующие: незначительные изменения не подлежат уведомлению.

* *

* *

Необходимо приобрести готовую продукцию с термостатом: //item.taobao.com/item.htm? Id = 528569785461

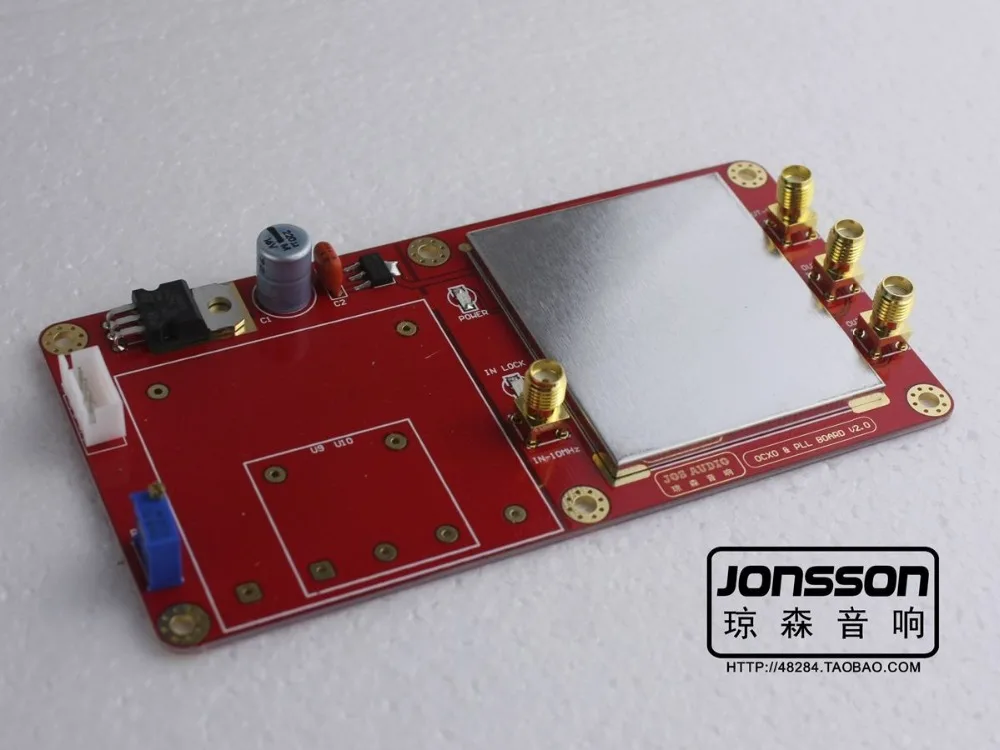

Съемок в реальной жизни

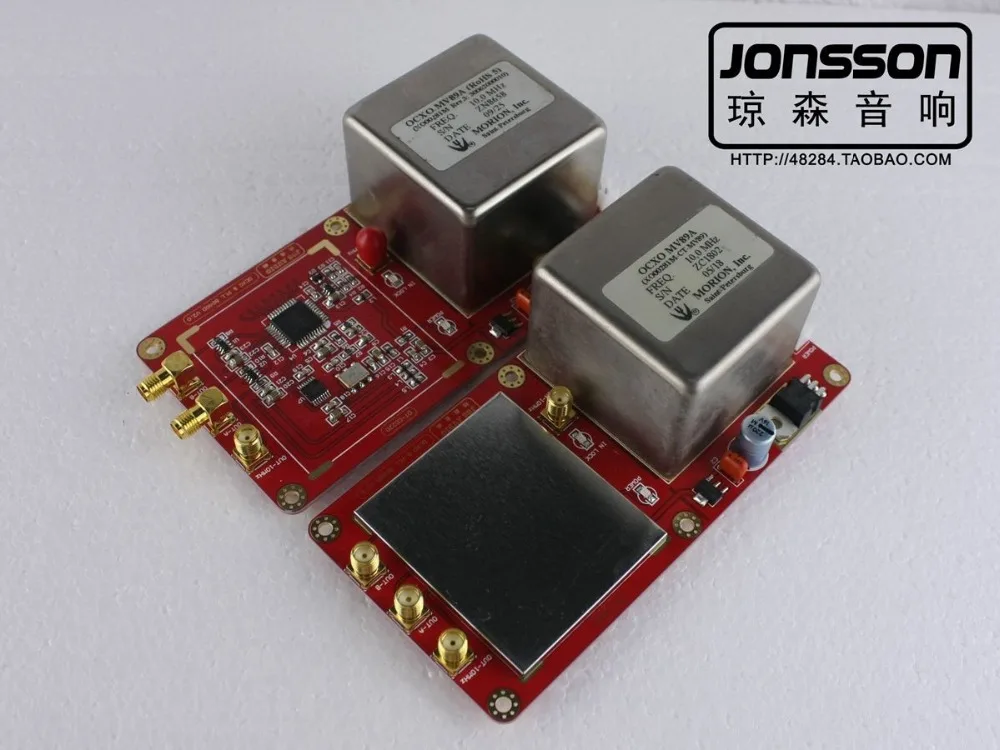

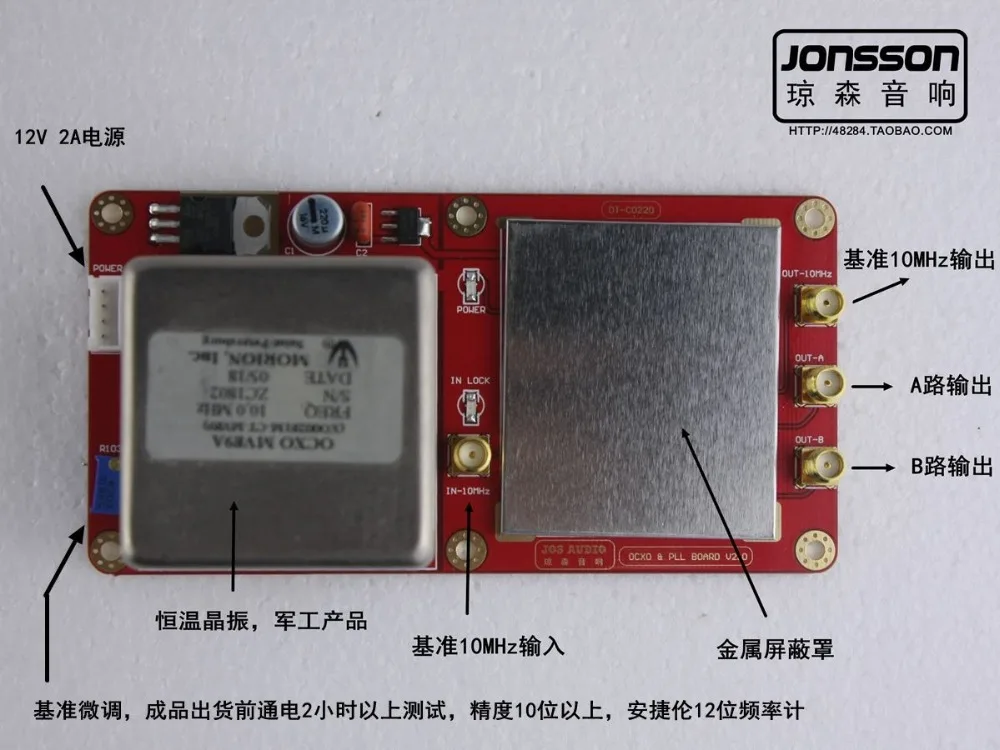

После установки кристаллического осциллятора постоянной температуры, для справки.
