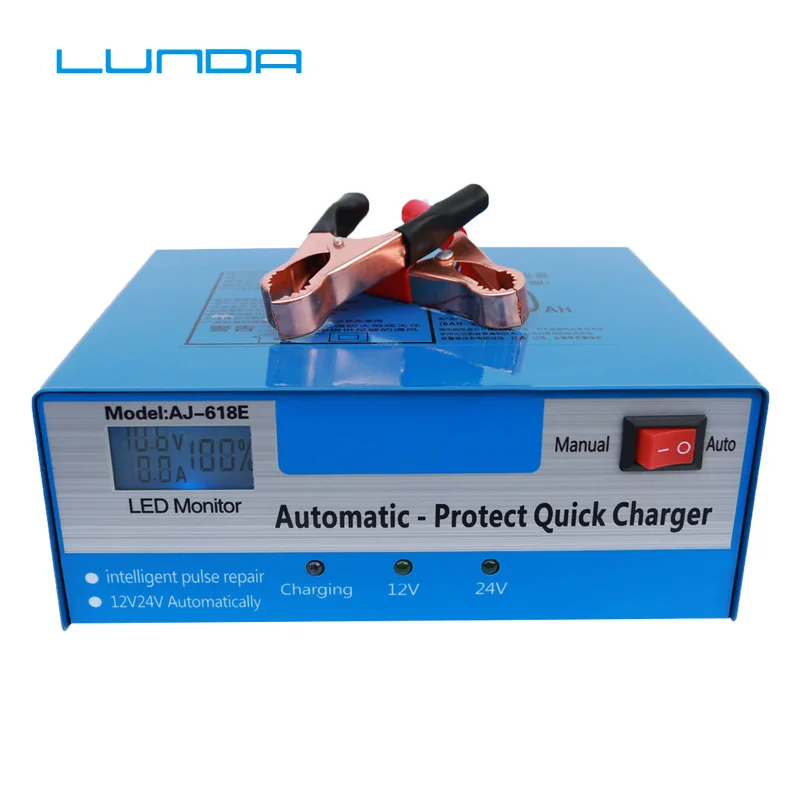

Умный автомобиль батарея зарядное устройство Intelligent Pulse ремонт Тип

Характеристики

Автомобиль Батарея Зарядное устройство	Мощность: 220 Вт
Выход напряжение: 12/24 V	Входное напряжение: 130-250 В
Вес нетто: 800 г	Выходной ток: 12V-12A 2V-10A
Capatity: 30-200AH	Размер: 18014570 мм
Применение: лучше всего подходит для 12 24В свинцово-кислотных батарей (включая влажные и сухие)

Для 12 В/24 В, 30-200AH свинцово-кислотный Battey или литиевый Battety мотоциклов, van спортивный легковой вездеход и т. д.

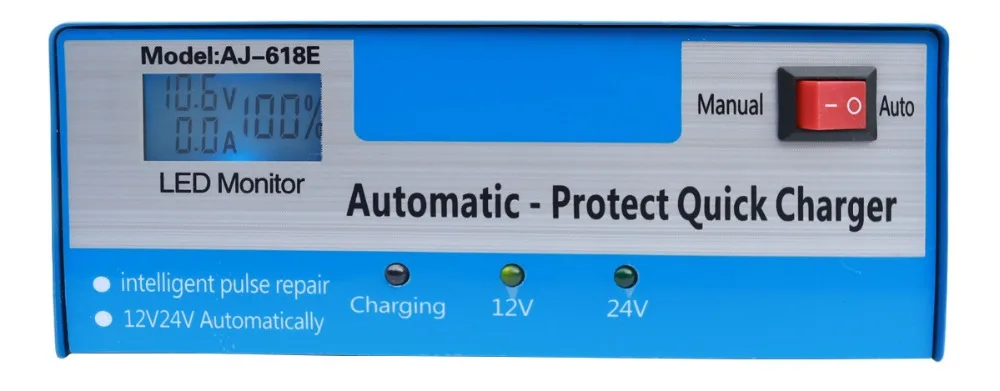

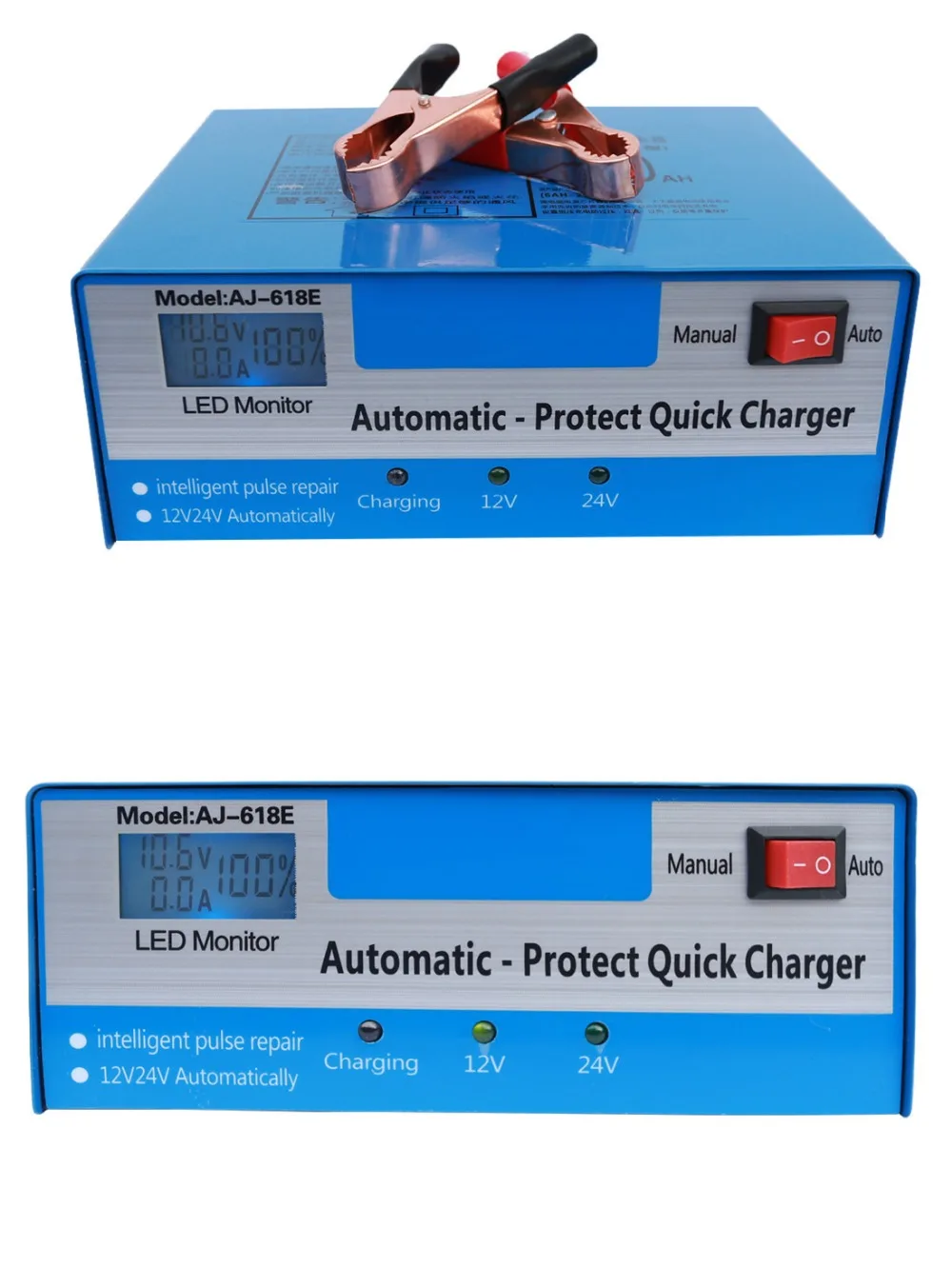

Светодиодный	Введение	5-этап режим
24 V	Свет на	Для 24 V Батарея
12 V	Свет на	For12V Батарея
Режим	Пресс	12/24 В батарея
Не-режим нагрузки	Когда нет нагрузки, связанной с зарядным устройством, светодиодный экран покажет только напряжение, мощность составляет около 2 Вт;
Постоянного тока	Означает, что напряжение батареи ниже установленного напряжения зарядного устройства, затем зарядное устройство обеспечивает постоянный ток зарядки для обслуживания как аккумулятора, так и зарядного устройства;
Постоянная Напряжение	Расширенная технология модуляции ширины импульса (PWM), Управление током и выходным напряжением зарядного устройства точно, избегайте перезаряда;
Плавающий заряд	Когда аккумулятор будет заряжен полностью, зарядное устройство прекратит зарядку, но все равно поставит постоянное плавающее напряжение и небольшой ток на аккумулятор;
Trickle	Когда напряжение батареи и ток приближаются к установленному напряжению и току, он превратится в струйный Плавающий заряд из автоматического режима, это означает, что заряд полностью, также можно заряжать плавающим режимом.

Руководство пользователя

Я. Summary

WL серии импульсный источник питания импульса быстрые зарядные устройства разработаны и изготовлены нашей компанией на основе одного напряжения батареи 12 V, 24 V, 36 V, 48 V, 60, 62, 72 в и 84 в.

Чипы Интеллектуальный компьютер приняты для полного управления процессом с передовыми технологиями модуляции ширины импульса (PWM). эта серия продуктов имеет небольшой размер, безопасность и гибкость, высокую скорость преобразования, стабильный выходной ток, большой объем, длительность длительного времени и т. д.

Защита от короткого замыкания, защита от обратного подключения, защита от перегрева, а также защита от низкого напряжения. Поэтому Постоянное напряжение и постоянный ток могут быть надежно преобразованы из состояния постоянного напряжения в статус плавающего заряда. Таким образом, потери энергии и воды могут быть уменьшены во время процесса зарядки, а перегрев батареи и пузырчатость могут быть исключены. В результате Срок службы батареи значительно увеличивается!

II. Технические параметры

Модель: WL-12-50 WL-24-30

Номинальное входное напряжение: AC150V-250V

Номинальная Рабочая частота: 50-60 Гц

Коэффициент полного преобразования: 93% ± 3%

Диапазон рабочих температур: от-30℃ до + 35℃

III. Режимы работы

Режим постоянного тока:Когда напряжение батареи ниже заданного напряжения зарядного устройства, режим работы-режим зарядки постоянного тока, где постоянный ток зарядки обеспечивается зарядным устройством для аккумулятора. В этом режиме аккумулятор и зарядное устройство находятся под хорошей защитой.

Постоянный режим напряжения:Принятие модуляции ширины импульса (PWM) может иметь точное управление зарядным током и выходным напряжением, так что аккумулятор может быть полностью заряжен, в то же время не перезаряжен.

Струйка режим:Когда напряжение батареи уменьшается до заданного значения, ток зарядки постепенно уменьшится до заданного значения, и зарядное устройство переходит в плавающий режим зарядки с течением постоянного или постоянного напряжения. Даже если зарядка завершена, аккумулятор все еще может быть установлен в плавающем режиме зарядки.

IV. несколько защит

Защита от перегрева:Зарядное устройство автоматически закроется без выхода тока для защиты, когда его температура превышает 105 ℃, и когда температура уменьшается ниже 80 ℃ или блок питания выключен в течение 10 минут, процесс зарядки может быть возобновлен.

Защита от короткого замыкания:В случае случайного короткого замыкания зарядное устройство автоматически закроется без текущего выхода, и звуковой сигнал для тревоги. После правильного подключения процесс зарядки будет возобновлен.

Защита от обратной связи:Когда положительные полюсы и отрицательные полюса зарядного устройства и аккумулятора не подключены правильно, зарядное устройство автоматически закроется без текущего выхода, и звуковой сигнал для тревоги. После правильного подключения процесс зарядки будет возобновлен.

Защита от низкого напряжения:Когда напряжение одной ячейки ниже 1,5 в, зарядное устройство не может быть запущено, и звуковой сигнал для тревоги. Этот механизм заключается в том, чтобы избежать возможных повреждений, вызванных расхождением напряжения между аккумулятором и зарядным устройством.

V. предупреждения

① Опасное Высокое напряжение содержится внутри зарядного устройства, поэтому, пожалуйста, свяжитесь с вашим местным дилером или производителем в случае неисправности оборудования.

② Не используйте под влажностью или высокой температурой, или там, где есть Фламинго или взрывчатые вещества.

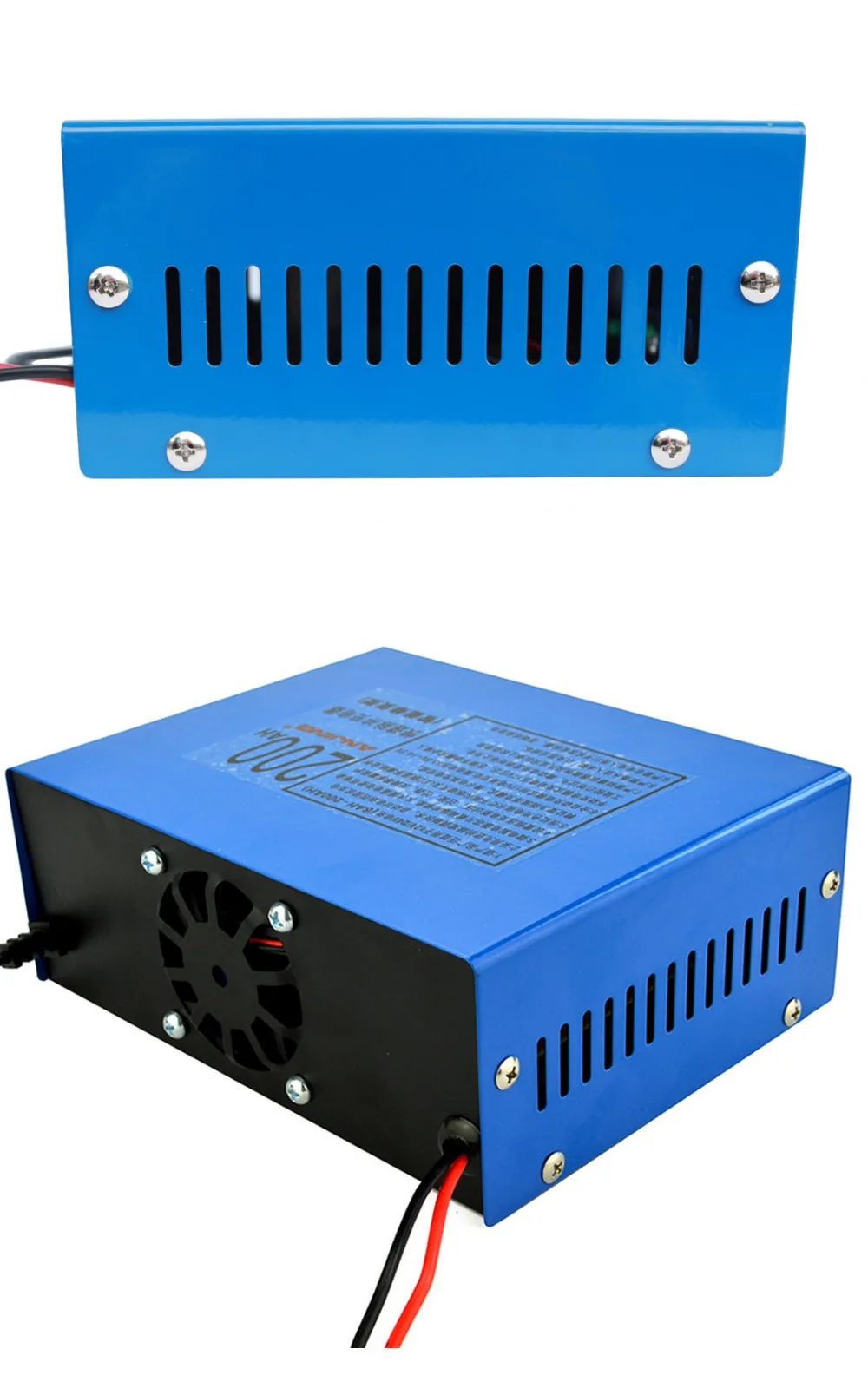

③ Не блокируйте отверстие для охлаждения или не используйте зарядное устройство во время остановки охлаждающего вентилятора.

④ Не допускайте попадания дождя или воды в машину, чтобы избежать повреждений.

⑤ Непрофессионалам техникам строго запрещено открывать машину или менять ее назначение. В противном случае могут быть причинены серьезные повреждения.

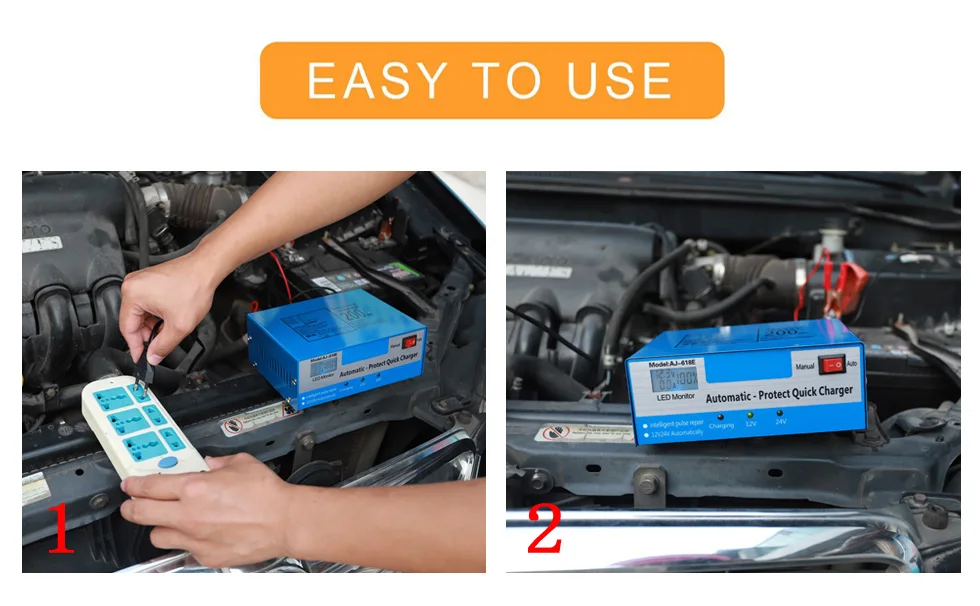

VI. Операции зарядки

Шаг 1, изучите и убедитесь, что Номинальная мощность напряжение батареи соответствует выходному напряжению зарядного устройства.

Шаг 2, правильно Подключите зарядное устройство и аккумулятор.

Шаг 3, проверьте и убедитесь, что напряжение питания соответствует входному напряжению зарядного устройства.

Шаг 4, подключите источник питания и аккумулятор, посмотрите, включен ли индикатор и вентилятор охлаждения работает при зарядке.

Шаг 5, если зарядное устройство отказывается работать, немедленно выключите питание от сети и проверьте все соединительные кабели между питанием от сети, аккумулятором и зарядным устройством.

VII. Теплое извещение

Для более длительного срока службы Избегайте зарядки аккумулятора после его полного потребления. И, всегда хорошо заряжать и разряжать эту свинцово-кислотную батарею часто. Если аккумулятор 12 В расходуется (ниже 10 в), во-первых, аккумулятор будет сильно поврежден, во-вторых, зарядное устройство также будет защищено из-за перегрузки по току. Это указывает на то, что ваш аккумулятор ниже 10 в, что является тяжелой недостаточностью мощности. Обратите внимание в следующий раз, когда вы используете аккумулятор!

Через несколько минут или даже меньше времени аккумулятор указывает на полную зарядку.

1. Изучите, есть ли защита от перегрузки по току, защита от перегрева или защита от низкого напряжения, вызванная не соответствующим напряжением, а также изучите, работает ли Вентилятор охлаждения.

2. Может быть, аккумулятор расходуется или уже полностью заряжен (лучше протестировать снова после разрядки или взять другой аккумулятор для тестирования цели).

3. Добавьте очистку аккумулятора или дистиллированную воду.

4. Проверьте и убедитесь, что выходные зажимы от зарядного устройства хорошо подключены к полюсам батареи.

Корпус батареи нагревается при зарядке или аккумулятор не может быть полностью заряжен после длительного времени зарядки.

1. Проверьте, есть ли короткое замыкание в батарее, что должно привести к сбою напряжения зарядки, достигающего заданного напряжения зарядного устройства.

2. Существует утечка 0,3a ≥ в батарее.

3. дефектные материалы или качество изготовления используются при производстве аккумулятора. Подлинные батареи настоятельно рекомендуется.

4. Замените батарею и проверьте снова.

Зарядное устройство вызывает беспокойство или отказывается работать, хотя все кабели правильно подключены.

1. Изучите аккумулятор, чтобы увидеть, есть ли защита от низкого напряжения из-за плохой мощности недостаточности (не соответствует напряжению).

2. Прекращение срока службы из-за длительного переутомления или короткого замыкания из-за большого внутреннего сопротивления.

3. Проверьте, может ли батарея по-прежнему гудеть для тревоги при подключении только к сети питания выгружен.

4. Замените батарею и проверьте снова.

Для автомобильных аккумуляторов, аккумуляторы для мотоцикла (небольшой объем), которые были заложены неиспользованными в течение длительного времени, индикатор зарядки может не включаться при зарядке (из-за небольшого требования к току, вызванного большим внутренним сопротивлением). В этой ситуации вы можете заряжать одновременно с большой разрядкой мощности (Потребления). это означает, что вы можете судить, если зарядное устройство неисправно, и в то время индикатор зарядки будет мигать. (как правило, вы можете продолжить Плавающий заряд примерно в течение 1 часа после выключения индикатора зарядки до полного заряда. В это время аккумулятор находится в отличном состоянии, можно использовать свободно) (хотя индикатор не мигает, зарядное устройство фактически заряжает аккумулятор в плавающем режиме. И, как только большой ток от аккумулятора обнаружится зарядным устройством, индикатор будет мигать).

Специальное уведомление:

1. зарядные батареи утечки впервые должен находиться под ручным контролем. Чтобы избежать перезарядки и пузырьков, в первый и второй раз Зарядка должна быть немедленно остановлена, как только обнаружится повышение температуры аккумулятора. Повышение температуры указывает на то, что аккумулятор полностью заряжен перед зарядкой или происходит утечка, которая не влияет на его использование.

2. При зарядке аккумулятора Вентилятор охлаждения должен работать регулярно.

3. Регулируемое зарядное устройство может регулировать текущий размер в соответствии с потребностями аккумулятора для лучшей защиты аккумулятора. Например, если ток составляет 30A перед зарядкой, вам рекомендуется уменьшить до 25A. Аналогично, если 25A, вам рекомендуется уменьшить до 20A. Расстояние 20% лучше защитит аккумулятор, а также зарядное устройство.

Если аккумулятор не нужен срочно, вам рекомендуется зарядить на 1/10, то есть 10AH аккумулятор на 1А зарядный ток.
